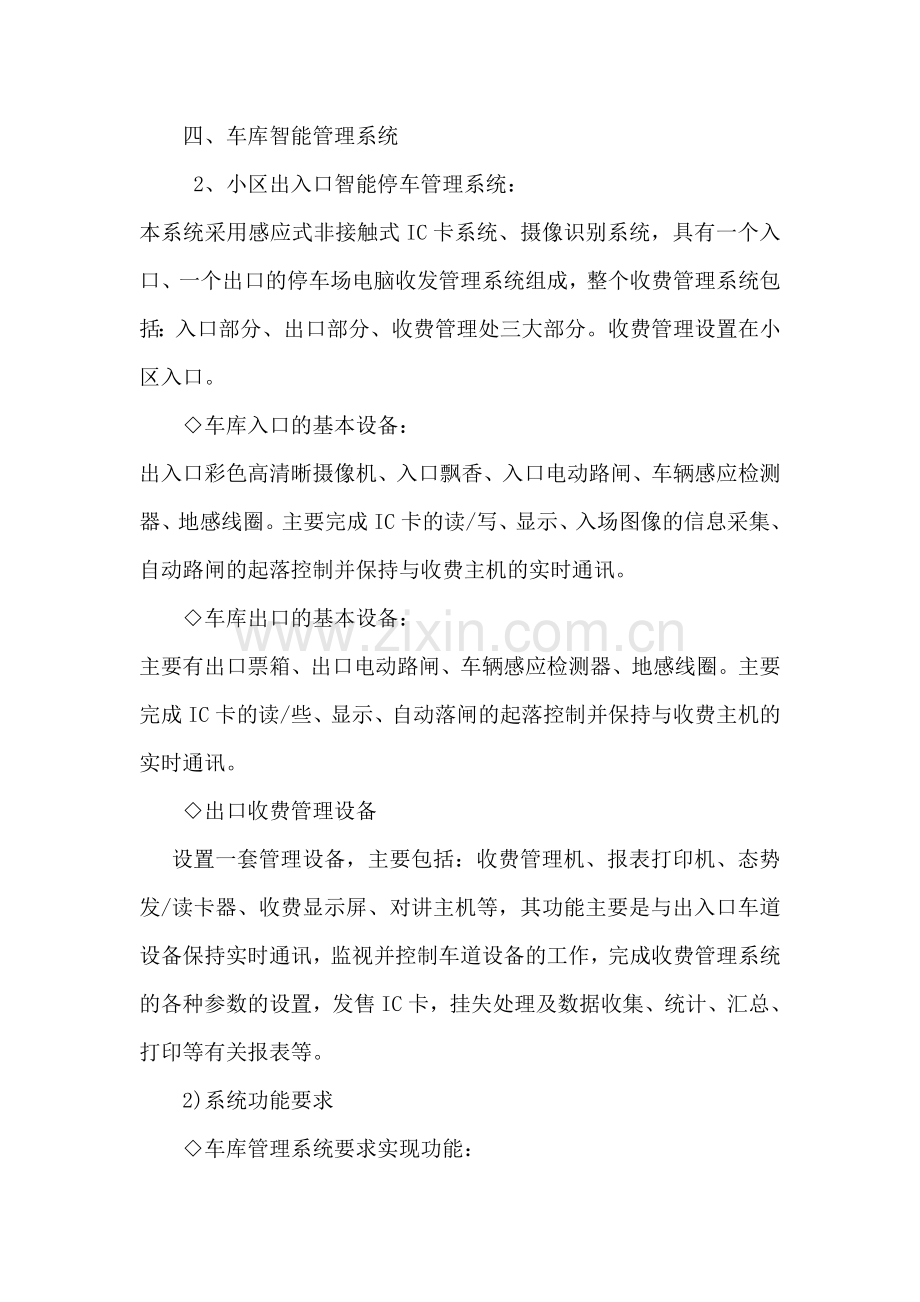

四、车库智能管理系统
2、小区出入口智能停车管理系统：
本系统采用感应式非接触式IC卡系统、摄像识别系统，具有一个入口、一个出口的停车场电脑收发管理系统组成，整个收费管理系统包括：入口部分、出口部分、收费管理处三大部分。收费管理设置在小区入口。
◇车库入口的基本设备：
出入口彩色高清晰摄像机、入口飘香、入口电动路闸、车辆感应检测器、地感线圈。主要完成IC卡的读/写、显示、入场图像的信息采集、自动路闸的起落控制并保持与收费主机的实时通讯。
◇车库出口的基本设备：
主要有出口票箱、出口电动路闸、车辆感应检测器、地感线圈。主要完成IC卡的读/些、显示、自动落闸的起落控制并保持与收费主机的实时通讯。
◇出口收费管理设备
设置一套管理设备，主要包括：收费管理机、报表打印机、态势发/读卡器、收费显示屏、对讲主机等，其功能主要是与出入口车道设备保持实时通讯，监视并控制车道设备的工作，完成收费管理系统的各种参数的设置，发售IC卡，挂失处理及数据收集、统计、汇总、打印等有关报表等。
2)系统功能要求
◇车库管理系统要求实现功能：

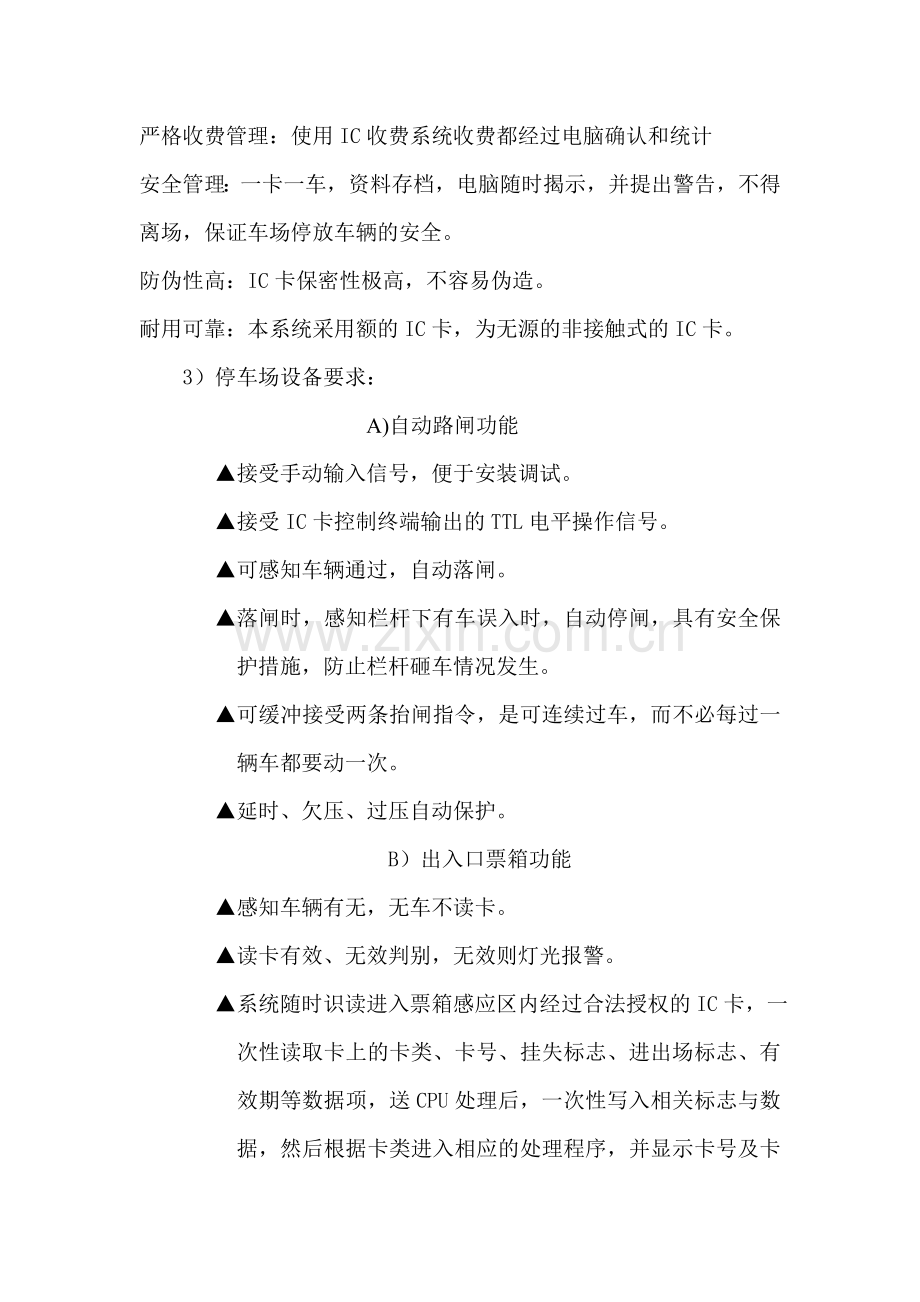

严格收费管理：使用IC收费系统收费都经过电脑确认和统计
安全管理：一卡一车，资料存档，电脑随时揭示，并提出警告，不得离场，保证车场停放车辆的安全。
防伪性高：IC卡保密性极高，不容易伪造。
耐用可靠：本系统采用额的IC卡，为无源的非接触式的IC卡。
3）停车场设备要求：
A)自动路闸功能
▲接受手动输入信号，便于安装调试。
▲接受IC卡控制终端输出的TTL电平操作信号。
▲可感知车辆通过，自动落闸。
▲落闸时，感知栏杆下有车误入时，自动停闸，具有安全保护措施，防止栏杆砸车情况发生。
▲可缓冲接受两条抬闸指令，是可连续过车，而不必每过一辆车都要动一次。
▲延时、欠压、过压自动保护。
B）出入口票箱功能
▲感知车辆有无，无车不读卡。
▲读卡有效、无效判别，无效则灯光报警。
▲系统随时识读进入票箱感应区内经过合法授权的IC卡，一次性读取卡上的卡类、卡号、挂失标志、进出场标志、有效期等数据项，送CPU处理后，一次性写入相关标志与数据，然后根据卡类进入相应的处理程序，并显示卡号及卡状态。
▲月租卡显示有效期及卡状态（有效、过期、挂失、进出场状态）。
▲控制板能非实时联网运行，所有有效期操作均在内存内建库存档，并可保存5000个以上记录，记录数据可随时被收费管理电脑访问及卸载。
▲用户月卡丢失，应及时到管理处登记。
C）收费处设备功能
▲完成月租卡收费、临时车辆缴费、月租卡挂失处理。
▲控制出、入口设备的设定功能。
▲可调校出入口处时钟日期，卸载挂失黑名单。
▲采集出入口IC卡读写器内存保存记录，并整理建库。
▲生成各类统计报表。
▲指挥并控制出、入口各设定功能及进行系统动态控制。
D）月租卡发售设备功能
▲完成月卡的发售、查询。
E）系统软件功能
①三级操作员制
▲软件系统分操作员、主管级、经理级三个不同级别。不同级别对应着进入软件系统的不同密码，故软件系统具有良好的保密性与可靠性。
▲不同等级的操作人员进入软件系统后，能实现不同的功能。操作员级只能实现基本功能；主管级能实现包括操作员在内的其他一些功能，且能修改操作员密码；经理级是最高等级的操作人员，能实现包括操作级、主管级在内的所有功能，并可修改全部操作人员的密码。
▲软件系统具有良好兼容性及资料保护性。
②月租卡管理
▲ 车主购买月租卡，按设立的收费标准计算应收金额，并确定有效期限（可精确到分、秒），在确认的时限内可随意进出车场，否则不能进入车场，月卡资料包括卡号、车号、金额、有效时间等。
③特殊卡管理
▲ 根据车库需要，可向某辆入场车发放特殊卡，并将记录自动记入电脑档案（也可打印出来），以便统计与查询。
④录入资料
▲ 可由主管级以上操作人员录入各种相关资料。例如：月卡车资料的录入，不同车种的车位数量、免费时间、优惠时间、超时特惠时间、离场时限的录入，免费资料清单的录入，锁定于解锁月卡，销售月卡等。
⑤查询更改资料
▲ 查询各种相关资料。例如：月卡资料清单、被锁定月卡清单、操作人员密码清单、免费资料清单等。
▲ 在场月租卡清单、已付款未离场时租车清单、某卡号车当前或一个与我内进出场时间。
▲ 主管级以上操作人员可改相关资料。例如：更改月卡车的相关资料、更改月租卡可否重复使用之状态、更改车场车位数量、更改操作人员密码、更改系统时间等等。
⑥资料打印
▲ 执行操作过程中，可即时打印出实施该项操作人员代码以及操作内容。
▲ 在执行更改月票资料、锁定或解锁月租卡、取消月租卡时，打印机打印出操作人员的代码，执行前的月租卡资料以入执行后的月租卡资料。
⑦可选打印报表
▲ 执行指定打印的功能时，打印机会打印出所需求的资料。
▲ 打印当前在车场内的月租卡车资料。
▲ 打印出现有月租卡资料清单。
▲ 打印出以往记录（车辆的进出日期、时间及缴费情况）。
▲ 打印出总结报表。
▲ 已离场不同车种的月租车进场日期、时间。
⑧全部软件操作为中文WINDOWS界面、图文操作模拟提示。
4、小区周界防范系统。
在小区易翻越处均设置红外对射周界防范系统，对其有以下具体要求：
▲ 系统采用集中供电。
▲ 系统应具备可扩展性。
▲ 系统具备抗强干扰性（周围有高压线路）。
▲ 系统应经济可靠。
