集成运放使用时必做的工作及保护措施.doc

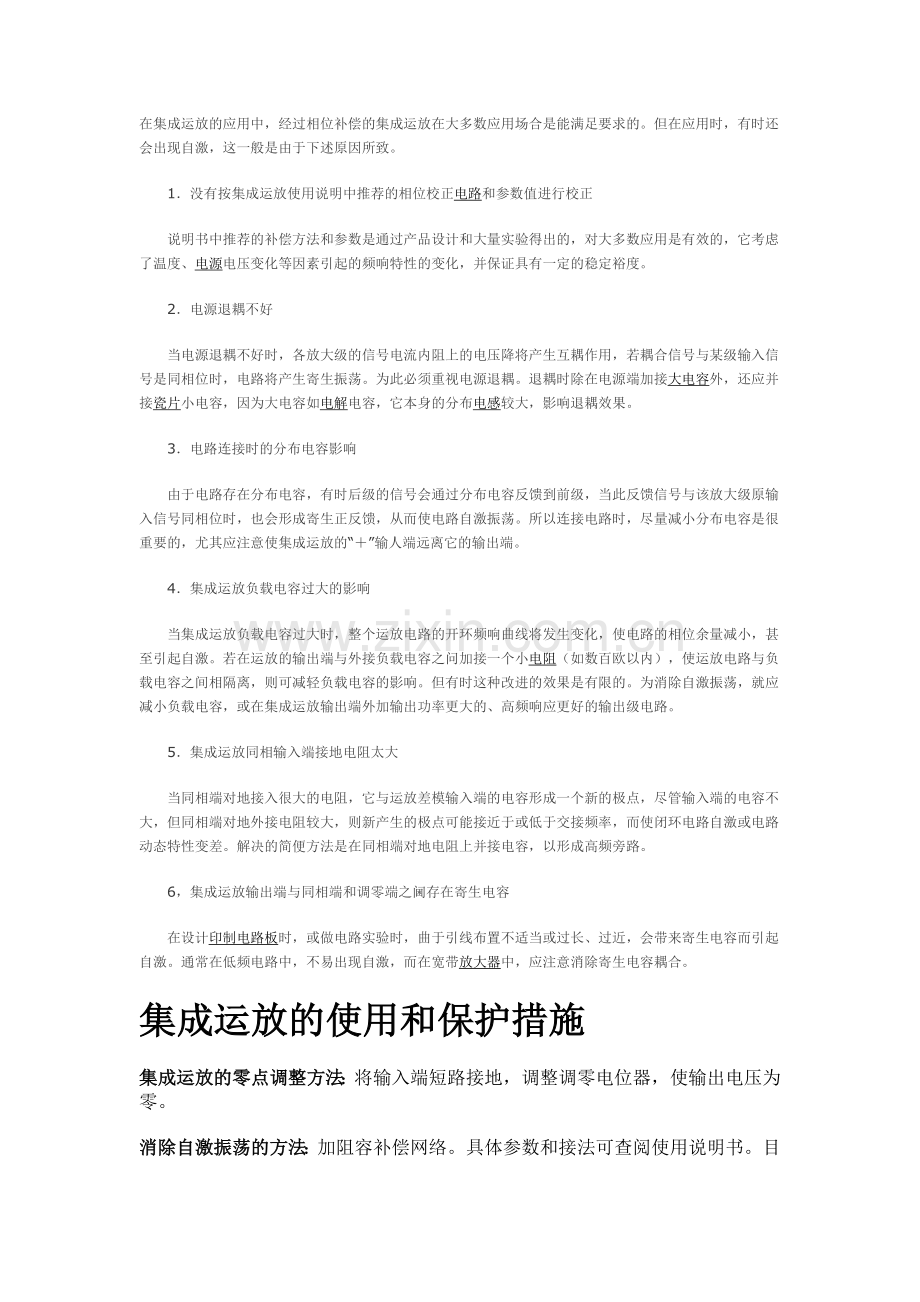

在集成运放的应用中，经过相位补偿的集成运放在大多数应用场合是能满足要求的。但在应用时，有时还会出现自激，这一般是由于下述原因所致。
　　1．没有按集成运放使用说明中推荐的相位校正电路和参数值进行校正
　　说明书中推荐的补偿方法和参数是通过产品设计和大量实验得出的，对大多数应用是有效的，它考虑了温度、电源电压变化等因素引起的频响特性的变化，并保证具有一定的稳定裕度。
　　2．电源退耦不好
　　当电源退耦不好时，各放大级的信号电流内阻上的电压降将产生互耦作用，若耦合信号与某级输入信号是同相位时，电路将产生寄生振荡。为此必须重视电源退耦。退耦时除在电源端加接大电容外，还应并接瓷片小电容，因为大电容如电解电容，它本身的分布电感较大，影响退耦效果。
　　3．电路连接时的分布电容影响
　　由于电路存在分布电容，有时后级的信号会通过分布电容反馈到前级，当此反馈信号与该放大级原输入信号同相位时，也会形成寄生正反馈，从而使电路自激振荡。所以连接电路时，尽量减小分布电容是很重要的，尤其应注意使集成运放的“＋”输人端远离它的输出端。
　　4．集成运放负载电容过大的影响
　　当集成运放负载电容过大时，整个运放电路的开环频响曲线将发生变化，使电路的相位余量减小，甚至引起自激。若在运放的输出端与外接负载电容之问加接一个小电阻（如数百欧以内），使运放电路与负载电容之间相隔离，则可减轻负载电容的影响。但有时这种改进的效果是有限的。为消除自激振荡，就应减小负载电容，或在集成运放输出端外加输出功率更大的、高频响应更好的输出级电路。
　　5．集成运放同相输入端接地电阻太大
　　当同相端对地接入很大的电阻，它与运放差模输入端的电容形成一个新的极点，尽管输入端的电容不大，但同相端对地外接电阻较大，则新产生的极点可能接近于或低于交接频率，而使闭环电路自激或电路动态特性变差。解决的简便方法是在同相端对地电阻上并接电容，以形成高频旁路。
　　6，集成运放输出端与同相端和调零端之阃存在寄生电容
　　在设计印制电路板时，或做电路实验时，曲于引线布置不适当或过长、过近，会带来寄生电容而引起自激。通常在低频电路中，不易出现自激，而在宽带放大器中，应注意消除寄生电容耦合。
集成运放的使用和保护措施
集成运放的零点调整方法：将输入端短路接地，调整调零电位器，使输出电压为零。
消除自激振荡的方法：加阻容补偿网络。具体参数和接法可查阅使用说明书。目前，由于大部分集成运放内部电路的改进，已不需要外加补偿网络。

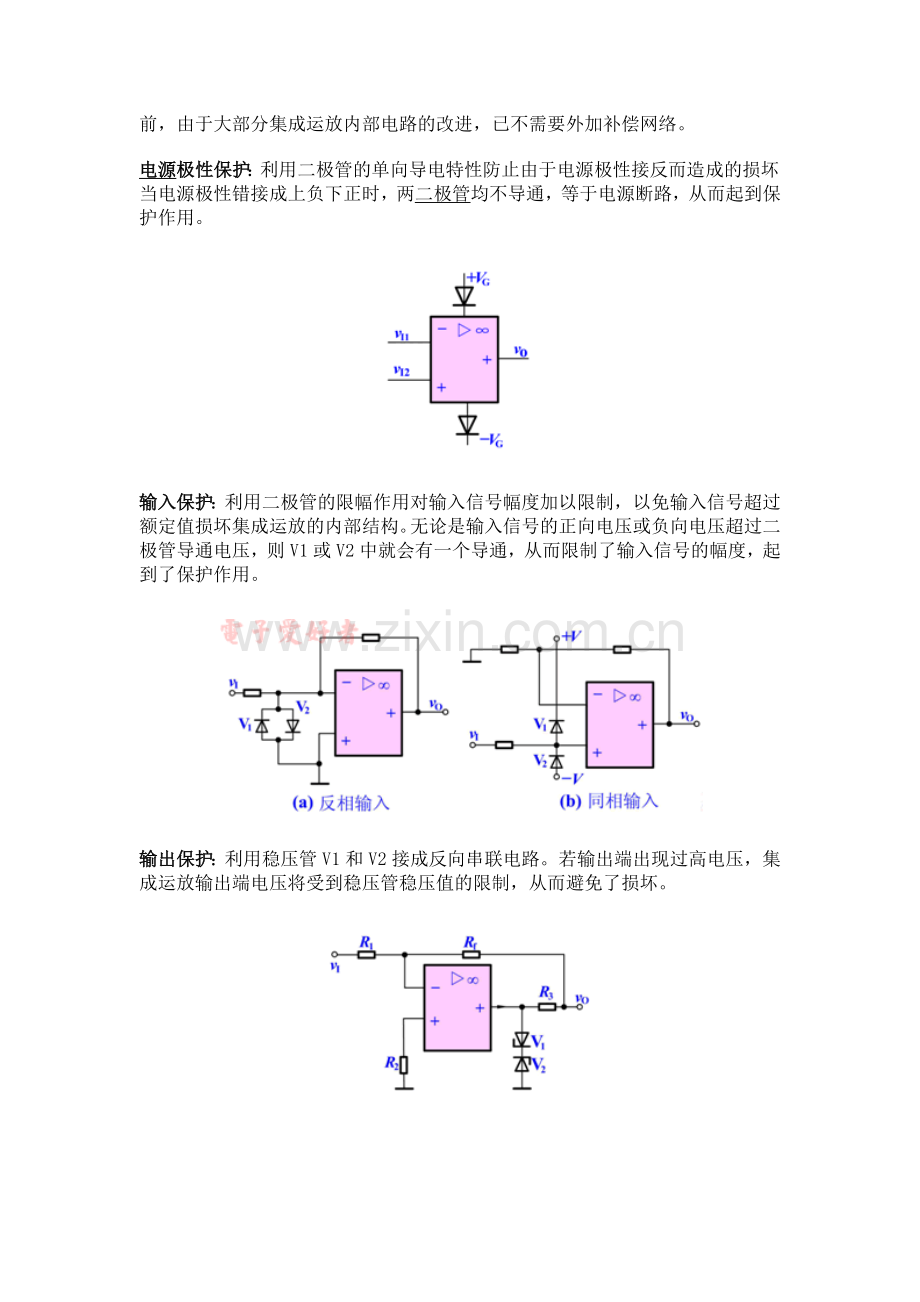

电源极性保护：利用二极管的单向导电特性防止由于电源极性接反而造成的损坏。当电源极性错接成上负下正时，两二极管均不导通，等于电源断路，从而起到保护作用。

输入保护：利用二极管的限幅作用对输入信号幅度加以限制，以免输入信号超过额定值损坏集成运放的内部结构。无论是输入信号的正向电压或负向电压超过二极管导通电压，则V1或V2中就会有一个导通，从而限制了输入信号的幅度，起到了保护作用。

输出保护：利用稳压管V1和V2接成反向串联电路。若输出端出现过高电压，集成运放输出端电压将受到稳压管稳压值的限制，从而避免了损坏。
