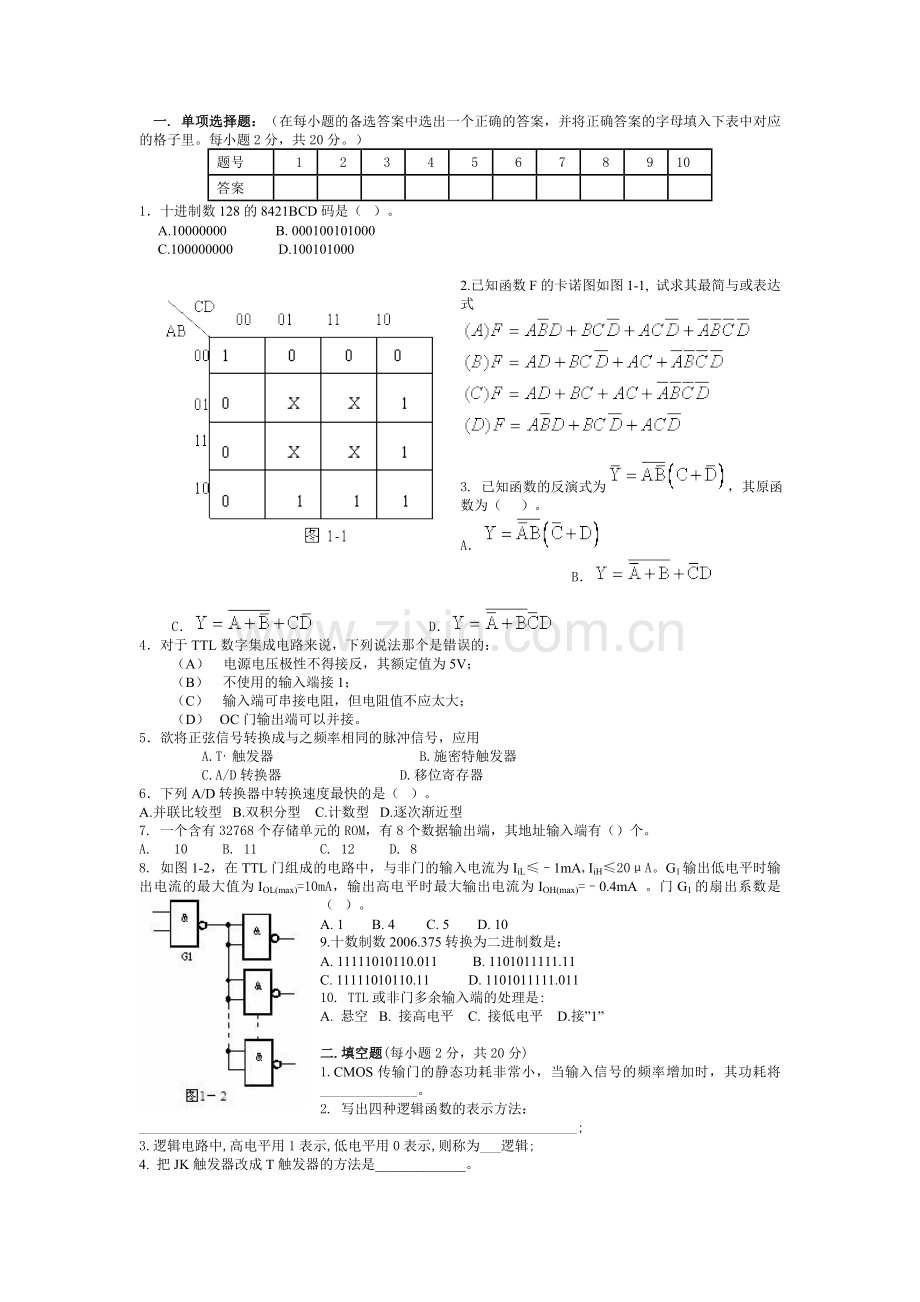

华南理工大学数电期末模拟试卷A.docx

 一. 单项选择题：（在每小题的备选答案中选出一个正确的答案，并将正确答案的字母填入下表中对应的格子里。每小题2分，共20分。）
题号
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
答案

1．十进制数128的8421BCD码是（  ）。
A.10000000              B. 000100101000
C.100000000             D.100101000

2.已知函数F的卡诺图如图1-1, 试求其最简与或表达式

3. 已知函数的反演式为，其原函数为（  ）。
A．         B．
C．         D．
4．对于TTL数字集成电路来说，下列说法那个是错误的：
（A）   电源电压极性不得接反，其额定值为5V；
（B）   不使用的输入端接1；
（C）   输入端可串接电阻，但电阻值不应太大；
（D）   OC门输出端可以并接。
5．欲将正弦信号转换成与之频率相同的脉冲信号，应用
     A.T，触发器           B.施密特触发器
     C.A/D转换器         D.移位寄存器
6．下列A/D转换器中转换速度最快的是（  ）。
A.并联比较型   B.双积分型   C.计数型   D.逐次渐近型
7. 一个含有32768个存储单元的ROM，有8个数据输出端，其地址输入端有（）个。
A.  10   B. 11     C. 12   D. 8
8. 如图1-2，在TTL门组成的电路中，与非门的输入电流为IiL≤–1mA‚IiH≤20μA。G1输出低电平时输出电流的最大值为IOL(max)=10mA，输出高电平时最大输出电流为IOH(max)=–0.4mA 。门G1的扇出系数是（  ）。
A. 1        B. 4         C. 5        D. 10
9.十数制数2006.375转换为二进制数是：
A. 11111010110.011          B. 1101011111.11
C. 11111010110.11           D. 1101011111.011
10. TTL或非门多余输入端的处理是:
A. 悬空   B. 接高电平    C. 接低电平    D.接”1”

二.填空题(每小题2分，共20分)
1.CMOS传输门的静态功耗非常小，当输入信号的频率增加时，其功耗将______________。
2. 写出四种逻辑函数的表示方法：
_______________________________________________________________;
3.逻辑电路中,高电平用1表示,低电平用0表示,则称为___逻辑;
4. 把JK触发器改成T触发器的方法是_____________。
5.      组合逻辑电路是指电路的输出仅由当前的_____________决定。
6.      5个地址输入端译码器，其译码输出信号最多应有_____________个。
7.      输入信号的同时跳变引起输出端产生尖峰脉冲的现象叫做_____________。
8．一片ROM有10根地址线，8根数据输出线，ROM共有________个存储单元。
9．N个触发器组成的计数器最多可以组成_____________进制的计数器。
8.      基本RS触发器的约束条件是_____________。
三．电路分析题（36分）
VI

1.图3-1(a)所示电路, 移位寄存器原来的数据是，数据从Di顺序输入到移位寄存器,试问:
(1) 在图3-1(b)所示输入波形作用下,在T1到T2期间,输出端X、Y的波形?
(2) 该电路的逻辑功能?（12分）

2. 图3-2为两个时钟发生器,图中R1=510Ω, R2=10KΩ,C=0.1uF。（12分）
（1）    写出JK触发器的状态方程及输出V1、V2的表达式；
（2）    画出555定时器的输出VO以及V1、V2的波形；
（3）    计算V1的周期和脉冲宽度Tw.
555定时器功能表
4脚
6脚
2脚
3脚
7脚
 0
 ×
 ×
0
导通
 1
>2/3VCC
>1/3VCC
0
导通
 1
<2/3VCC
>1/3VCC
不变
不变
 1
<2/3VCC
<1/3VCC
1
截止
 1
>2/3VCC
<1/3VCC
1
截止

3．双积分A/D转换器如图3-3所示,试回答以下问题: （12分）
(1)若被测电压Vi的最大值为2V, 要求分辩率小于0.1mV, 问二进制计数器是多少位的?
(2)若时钟脉冲频率为200kHz, 则对Vi进行采样的时间T1为多长?

(3)若时钟脉冲频率为200kHz, , 已知,输出电压Vo的最大值为5V, 积分时间常数是多少?

四．电路设计题(24分)
1）    试用一片双4选1的数据选择器74LS153和必要的门电路，设计下面逻
辑函数，并在器件图上画出相应的电路图。（10分）
双4选1的数据选择器74LS153器件的器件图和功能表
输入
输出
（）

  （）
0  （0）
0   0
  （）
0  （0）
0   1
  （）
0  （0）
1   0
  （）
0  （0）
1   1
  （）
1  （1）
X   X
0    （0）

2. 试用JK触发器和门电路设计一个十三进制的计数器, 并检查设计的电路能否自启动。(14分)

          <<数字电子技术>>试卷(2007.1)A(答案)
 一. 单项选择题：（在每小题的备选答案中选出一个正确的答案，并将正确答案的字母填入下表中对应的格子里。每小题2分，共20分。）
题号
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
答案
B
C
B
B
B
A
C
D
A
C
 二.填空题(每小题2分，共20分)
1.CMOS传输门的静态功耗非常小，当输入信号的频率增加时，其功耗将增大。
2.逻辑函数的四种表示方法是真值表、逻辑电路图、逻辑函数式、卡诺图。
3.逻辑电路中,高电平用1表示,低电平用0表示,则称为正逻辑;
4. 把JK触发器改成T触发器的方法是J=K=T。
5.      组合逻辑电路是指电路的输出仅由当前的输入决定。
6.      5变量输入译码器，其译码输出信号最多应有32个。
7.      输入信号的同时跳变引起输出端产生尖峰脉冲的现象叫做竞争－冒险现象。
8．一片ROM有10根地址线，8根数据输出线，ROM共有8192个存储单元。
9．N个触发器组成的计数器最多可以组成2n进制的计数器。
8.      基本RS触发器的约束条件是RS=0。
(1)

2. （1）
     ,
（2）

（3）
3．(1)，所以
(2)

(3), 所以

四．电路设计题(24分)
1）

令.
则

2. 试用JK触发器和门电路设计一个十三进制的计数器, 并检查设计的电路能否自启动。(14分)
解：根据题意，得状态转换图如下：

所以：

能自启动。因为：
