振兴水泥iFIX-OPC通讯测试报告.doc

天津振兴水泥有限公司
iFIX OPC通讯测试报告

2013.04.02

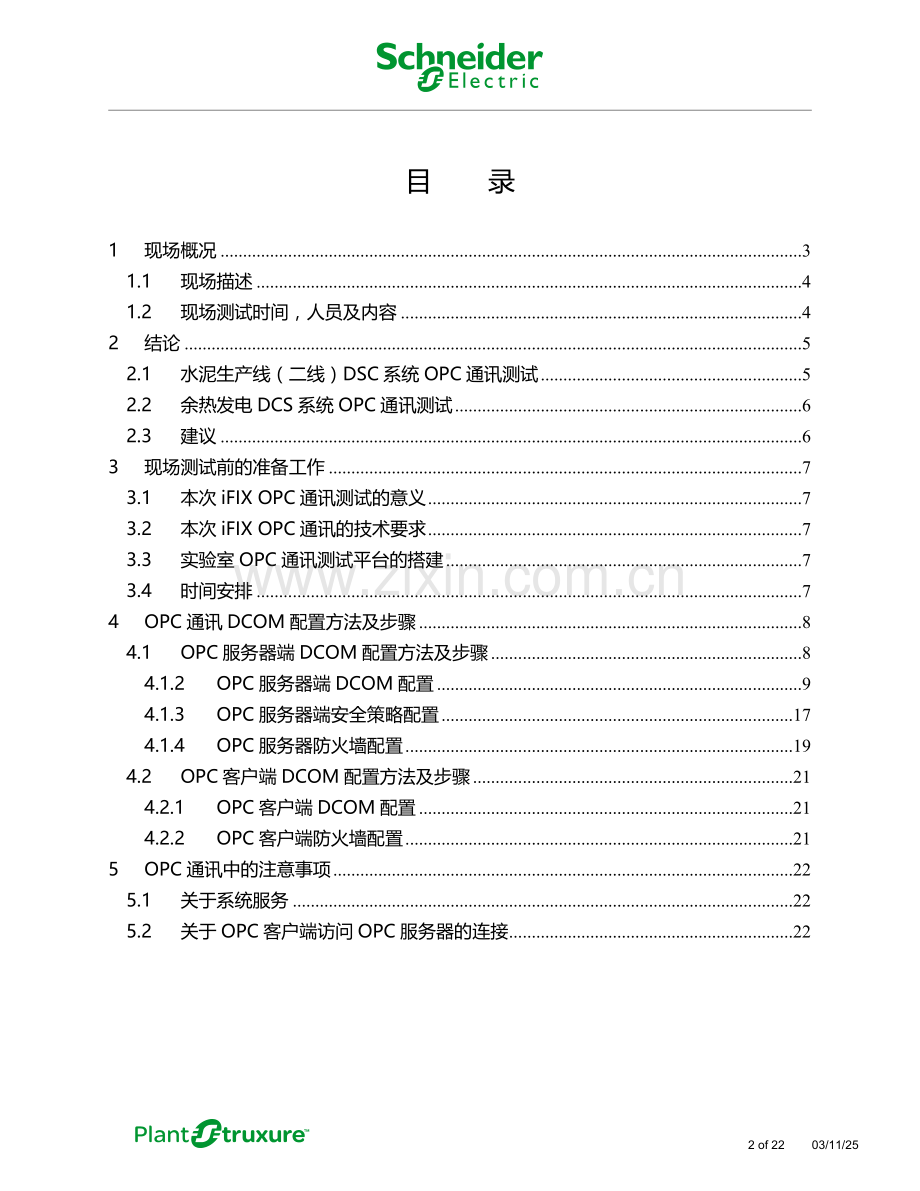

目 录

1 现场概况 3
1.1 现场描述 4
1.2 现场测试时间，人员及内容 4
2 结论 5
2.1 水泥生产线（二线）DSC系统OPC通讯测试 5
2.2 余热发电DCS系统OPC通讯测试 6
2.3 建议 6
3 现场测试前的准备工作 7
3.1 本次iFIX OPC通讯测试的意义 7
3.2 本次iFIX OPC通讯的技术要求 7
3.3 实验室OPC通讯测试平台的搭建 7
3.4 时间安排 7
4 OPC通讯DCOM配置方法及步骤 8
4.1 OPC服务器端DCOM配置方法及步骤 8
4.1.2 OPC服务器端DCOM配置 9
4.1.3 OPC服务器端安全策略配置 17
4.1.4 OPC服务器防火墙配置 19
4.2 OPC客户端DCOM配置方法及步骤 21
4.2.1 OPC客户端DCOM配置 21
4.2.2 OPC客户端防火墙配置 21
5 OPC通讯中的注意事项 22
5.1 关于系统服务 22
5.2 关于OPC客户端访问OPC服务器的连接 22

1 现场概况
根据天津振兴水泥有限公司提出的DSC系统的OPC通讯要求，对DCS系统的OPC通讯架构进行分析、配置及测试。

OPC通讯系统架构：

天津振兴水泥有限公司OPC通讯系统架构分析

通讯方式、步骤及要求分析：
通讯方式： 利用现有的DCS系统的数据采集服务器集成OPC服务功能的特性，作为OPC目标服务器向外界发布OPC数据信息。
通讯步骤： ①OPC服务器从数据采集服务器获取相关数据信息。
②OPC客户端从OPC目标服务器获取相关数据信息。
③节能分析软件（CSV-MAP服务器）从OPC客户端获取相关数据信息。
通讯要求： 利用标准OPC 2.0标准通讯协议配置并进行OPC通讯测试。

1.1 现场描述
现场描述情况如下:
1. 水泥生产线（二线）
现场DCS系统OPC通讯使用的产品：
Windows平台： Windows XP SP2
OPC服务器： Intellution iFIX 3.5 中文版

2. 余热发电
现场DCS系统OPC通讯使用的产品：
Windows平台： Windows XP SP2
OPC服务器： GE iFIX 4.0 中文版

3. OPC客户端软件及平台：
Windows平台： Windows XP SP3
OPC客户端软件： Schneider OFS Client

1.2 现场测试时间，人员及内容
测试时间：
2013-03-31
2013-04-02

测试人员：
振兴水泥有限公司： 朱翠霞
Schneider Electric: 刘 翔

测试内容:
水泥生产线（二线）DCS系统OPC通讯、余热发电DCS系统OPC通讯。

2 结论
2.1 水泥生产线（二线）DSC系统OPC通讯测试
u OPC服务器计算机上缺少相应的OPC通讯组件。

OPC服务器应该具备的OPC功能组件
OPC服务器上缺少此组件
OpcEnum的作用： ①在OPC客户端用来枚举服务器端ProgID（OPC通讯接口）
②在OPC服务器端用来实现服务器类别的注册
u 安装OpcEnum组件并完成相关配置以后，OPC通讯链接成功建立。
u OPC通讯成功建立并能正常访问OPC目标服务器发布的数据信息。
u OPC客户端获取的数据信息与数据采集服务器信息一致

OPC客户端成功获取服务器数据 截图1
OPC客户端成功获取服务器数据 截图2

2.2 余热发电DCS系统OPC通讯测试
u OPC通讯成功。
u OPC通讯成功建立并能正常访问OPC目标服务器发布的数据信息。
u OPC客户端获取的数据信息与数据采集服务器信息一致

OPC客户端成功获取服务器数据 截图1
OPC客户端成功获取服务器数据 截图2

2.3 建议
u 无

3 现场测试前的准备工作
3.1 本次iFIX OPC通讯测试的意义
u 通过对iFIX OPC通讯的测试结果为节能分析系统（CSV-MAP服务器）的建立提供可行性依据。
3.2 本次iFIX OPC通讯的技术要求
u 通讯接口采用OPC2.0标准协议。
u OPC服务器为Intellution iFIX 3.5 / GE iFIX 4.0。
u OPC客户端使用的Windows平台为Windows XP或者Windows Server 2003。
3.3 实验室OPC通讯测试平台的搭建
u 硬件平台：
OPC服务器：DELL OptiPlex 790MT * 3
OPC客户端：HP ProBook 6465b
u 软件平台：
OPC服务器1：Intellution iFIX 3.5 （Window2000环境）
OPC服务器2：Intellution iFIX 3.5 （Windows XP环境）
OPC服务器3： GE iFIX 4.0 (Windows XP环境)
OPC客户端：MatrikonOPC、Schneider OFS Client、dOPCExplorer
(Windows XP环境)
3.4 时间安排
u OPC通讯方案分析：1天
u OPC通讯平台的搭建：2天
u OPC通讯测试：3天
u 测试结果分析与总结：2天
u 现场测试：2天
4 OPC通讯DCOM配置方法及步骤
4.1 OPC服务器端DCOM配置方法及步骤
4.1.1.1 打开DCOM配置程序
方法1：“运行”-> 输入“DCOMCNFG”, 进入DCOM 配置程序。

输入“dcomcnfg”，点击“确定”打开DCOM配置程序

方法2：“控制面板”->“管理工具”->“组件服务”进入DCOM 配置程序。

“控制面板”->“管理工具”->“组件服务”进入DCOM 配置程序

DCOM配置程序控制台

DCOM配置程序控制台界面

4.1.2 OPC服务器端DCOM配置
4.1.2.1 配置“我的电脑”

“组件服务”-“我的电脑”

在组件服务中选择中“我的电脑”，右键单击“属性”

配置“我的电脑”默认属性
配置“COM安全”-“访问权限”-“编辑限制”

4.1.2.2 配置“COM 安全”-“访问权限”-“编辑限制”
步骤1：添加用户

步骤2：开启“高级”功能

步骤3：使用“立即查找”功能

步骤4：选择以下用户
Ø ANONYMOUS LOGON
Ø Everyone
Ø Guests
Ø INTERACTIVE
Ø NETWORK
Ø SYSTEM

步骤5：设置上述6个用户的访问权限为：
Ø 本地访问：允许
Ø 远程访问：允许

步骤1 - 添加用户
步骤2 – 开启“高级”功能

步骤3 – 使用“立即查找”功能
步骤5 – 编辑用户权限

4.1.2.3 配置“COM 安全”-“访问权限”-“编辑默认值”

配置“COM 安全”-“访问权限” -“编辑默认值”
配置方法同“我的电脑”COM安全选项卡访问权限-“编辑限制”步骤1到步骤5

4.1.2.4 配置“COM 安全”-“启动和激活权限”-“编辑限制”

配置“COM 安全”-“访问权限”-“编辑限制”
配置“COM 安全”-“访问权限”-“编辑默认值”
增加以下用户，并配置访问权限
Ø ANONYMOUS LOGON
Ø Everyone
Ø Guests
Ø INTERACTIVE
Ø NETWORK
Ø SYSTEM
权限：
Ø 本地启动：允许
Ø 远程启动：允许
Ø 本地激活：允许
Ø 远程激活：允许

4.1.2.5 配置“COM 安全”-“启动和激活权限” -“编辑默认值”

“COM安全”-“启动和激活权限”-“编辑限制“
“COM 安全”-激动和激活权限 -“编辑默认值”
设置方法同“COM安全”-“启动和激活权限”-“编辑限制”

4.1.2.6 配置“OpcEnum”
选择的“DCOM”配置并展开选项

选择“DCOM配置”并展开选项

在DCOM配置中选择“OpcEnum”

选择“OpcEnum”

配置“OpcEnum 属性”-“常规”-“身份验证级别”-为“无”

配置“OpcEnum属性”-“常规”
配置“OpcEnum 属性”-“安全”
Ø 启动和激活权限：使用默认值
Ø 访问权限：使用默认值
Ø 配置权限：自定义

配置“OpcEnum属性”-“安全”
对“配置权限”的“自定义”进行“编辑”，增加以下用户并编辑权限：
增加用户：
Ø ANONYMOUS LOGON
Ø Everyone
Ø Guests
Ø INTERACTIVE
Ø NETWORK
Ø SYSTEM
配置每个用户权限为：
Ø 完全控制：允许
Ø 读取：允许

4.1.2.7 配置OPC 服务器应用程序
在“组件服务”中选择OPC 服务器组件服务名称，iFIX系统对应的OPC服务器组件可以选择：
iFIX OPC Client Data Access Server或者OPC20iFIX

配置OPC服务器应用程序

配置OPC Server 属性的“常规”为“无”

配置OPC服务器的“常规“属性

4.1.3 OPC服务器端安全策略配置
4.1.3.1 打开安全策略程序
控制面板-> 管理工具-> 本地安全策略

打开本地安全策略

配置安全策略之安全模式

配置安全策略的本地帐户的共享和安全模式
网络访问：本地帐户的共享和安全模式设置为“经典”

配置安全策略的匿名用户

配置安全策略的匿名用户
网络访问：让每个人（Everyone）权限应用于匿名用户设置为“已启用”
4.1.4 OPC服务器防火墙配置
4.1.4.1 打开防火墙“例外”选项卡，添加DCOM端口

OPC服务器端防火墙配置

4.1.4.2 添加例外程序OpcEnum和OPC 服务器应用程序

添加例外程序OpcEnum和OPC SERVER
OpcEnum程序路径在“C:\Windwos\system32\opcenum.exe”

添加例外程序 MMC控制台程序

添加例外程序MMC控制台程序

4.2 OPC客户端DCOM配置方法及步骤
4.2.1 OPC客户端DCOM配置
具体的配置方法和步骤同OPC服务器端DCOM配置方法及步骤。

4.2.2 OPC客户端防火墙配置
4.2.2.1 打开防火墙“例外”选项卡，添加DCOM端口

OPC客户端防火墙配置

5 OPC通讯中的注意事项
5.1 关于系统服务
u Distributed Transaction Coordinator： 手动
u Remote Procedure Call (RPC)： 自动
u Security Account Manager： 自动
请确认以上系统服务处于启动状态并且启动类型和以上描述相同

5.2 关于OPC客户端访问OPC服务器的连接
u 在OPC服务器端用Adminisrators的身份建立一个计算机管理员帐户，密码不可为空（例如，用户名：OPCClientUser, 密码：OPC）。
u 在OPC客户端用Adminisrators的身份建立一个计算机管理员帐户，用户名和密码与服务器端相同。
u 建立访问连接时，客户端和服务器端以同样的帐户和密码登录。
