标准田径场地平面示意图及画法.doc

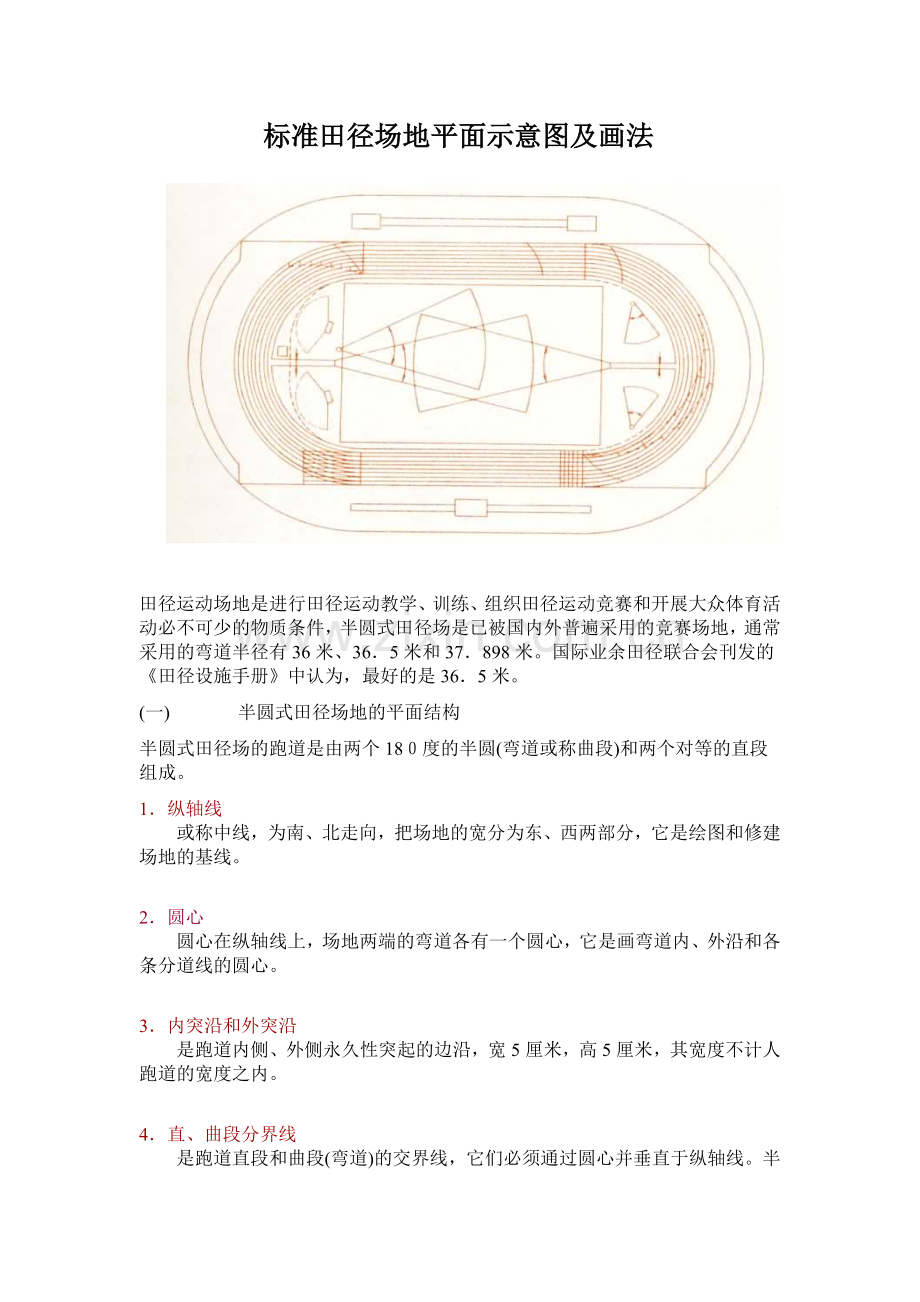

标准田径场地平面示意图及画法

田径运动场地是进行田径运动教学、训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件，半圆式田径场是已被国内外普遍采用的竞赛场地，通常采用的弯道半径有36米、36．5米和37．898米。国际业余田径联合会刊发的《田径设施手册》中认为，最好的是36．5米。
(一)              半圆式田径场地的平面结构
半圆式田径场的跑道是由两个18０度的半圆(弯道或称曲段)和两个对等的直段组成。
1．纵轴线
　　或称中线，为南、北走向，把场地的宽分为东、西两部分，它是绘图和修建场地的基线。

2．圆心
　　圆心在纵轴线上，场地两端的弯道各有一个圆心，它是画弯道内、外沿和各条分道线的圆心。

3．内突沿和外突沿
　　是跑道内侧、外侧永久性突起的边沿，宽5厘米，高5厘米，其宽度不计人跑道的宽度之内。

4．直、曲段分界线
　　是跑道直段和曲段(弯道)的交界线，它们必须通过圆心并垂直于纵轴线。半圆式田径场有四个直、曲段分界线，通常 把终点处的直、曲段分界线称为第一直、曲段分界线，其余的按逆时针方向排列，依次为第二、第三、第四直、曲段分界线。这四条分界线是测量跑道的基准线，必须在跑道的内、外突沿上做出准确的、明显的标志。通常把第一、第二分界线之间的弯道叫第一弯道，第三、第四分界线之间的弯道叫第二弯道。

5．直段和直道
　　直段是第一、第二弯道之间的两段直跑道。直道包括直段和直段两端的延长段，称为直道。

6．跑道宽和分道宽
　　跑道宽是指跑道内、外突沿之间的宽度，也称跑道总宽。分道宽是指每一条跑道的宽度，即从内侧分道线的外沿到外 侧分道线的外沿之间的宽度。

7．分道线
　　是相邻两条分道之阿的界线。其宽度为5厘米，包括在内侧分道的宽度之内，即第一、二道之间的5厘米宽的分道线，包括在第一道的分道宽度之内。

8．计算线
　　是用做计算各分道线周长的“设想线”，又称“实跑线”。根据《田径竞赛规则》规定，第一分道的周长应距内突沿的外缘0．30米计算；其余各道弯道的周长，应距内侧分道线的外缘0．20米计算。如内沿无突沿，是用灰线画的，则其计算线也是从外缘0．20米计算。计算线在跑道上是不画出来的，运动员实际是在这条未画出来的线上跑进，所以叫实跑线。

(二)田径场地的布局
田径场地的布局要合理和科学，对跳跃和投掷场地要充分利用跑道以外的空地(图3—3—2)。在布局时注意以下几方面：
　　1．要符合田径竞赛规则的规定；
　　2．要有利于运动员技术水平的发挥和公平竞争；
　　3．尽量减小径赛与田赛项目之间的相互干扰；
　　4．确保使用安全；
　　5．有利于使用和保养。
　　根据场地采用的条件，以及竞技比赛规模、水平的需要， 田径场地的布局还可以设计出多种，但只要按照布局应注意的几方面进行设计都是可行的。
