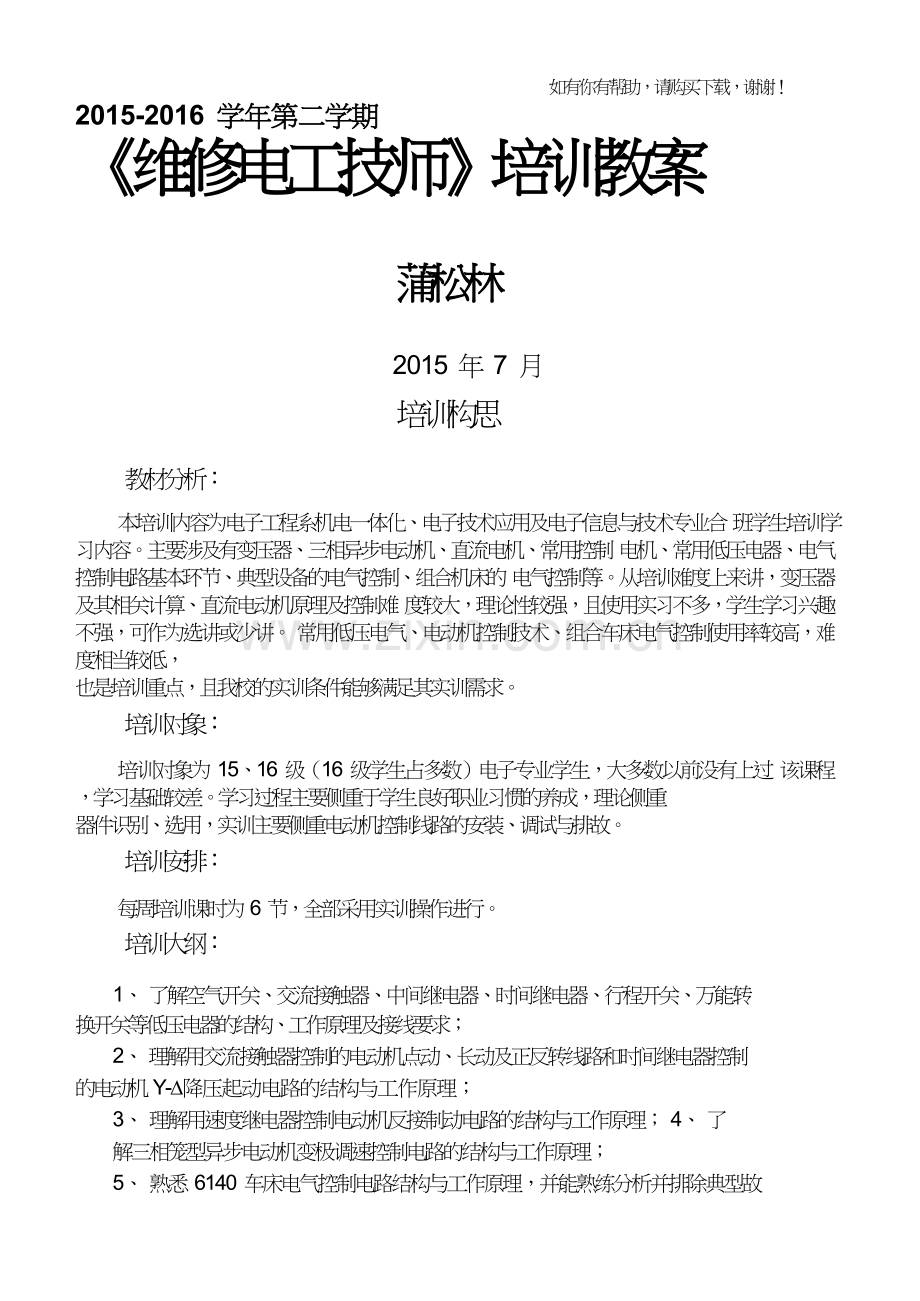

2015-2016 学年第二学期
《维修电工技师》培训教案

蒲松林

2015 年 7 月
培训构思

教材分析：

本培训内容为电子工程系机电一体化、电子技术应用及电子信息与技术专业合 班学生培训学习内容。主要涉及有变压器、三相异步电动机、直流电机、常用控制 电机、常用低压电器、电气控制电路基本环节、典型设备的电气控制、组合机床的 电气控制等。从培训难度上来讲，变压器及其相关计算、直流电动机原理及控制难 度较大，理论性较强，且使用实习不多，学生学习兴趣不强，可作为选讲或少讲。 常用低压电气、电动机控制技术、组合车床电气控制使用率较高，难度相当较低，
也是培训重点，且我校的实训条件能够满足其实训需求。
培训对象：

培训对象为 15、16 级（16 级学生占多数）电子专业学生，大多数以前没有上过 该课程，学习基础较差。学习过程主要侧重于学生良好职业习惯的养成，理论侧重
器件识别、选用，实训主要侧重电动机控制线路的安装、调试与排故。
培训安排：

每周培训课时为 6 节，全部采用实训操作进行。
培训大纲：

1、 了解空气开关、交流接触器、中间继电器、时间继电器、行程开关、万能转
换开关等低压电器的结构、工作原理及接线要求；
2、 理解用交流接触器控制的电动机点动、长动及正反转线路和时间继电器控制
的电动机 Y-D降压起动电路的结构与工作原理；
3、 理解用速度继电器控制电动机反接制动电路的结构与工作原理； 4、 了解三相笼型异步电动机变极调速控制电路的结构与工作原理；
5、 熟悉 6140 车床电气控制电路结构与工作原理，并能熟练分析并排除典型故

如有你有帮助，请购买下载，谢谢！

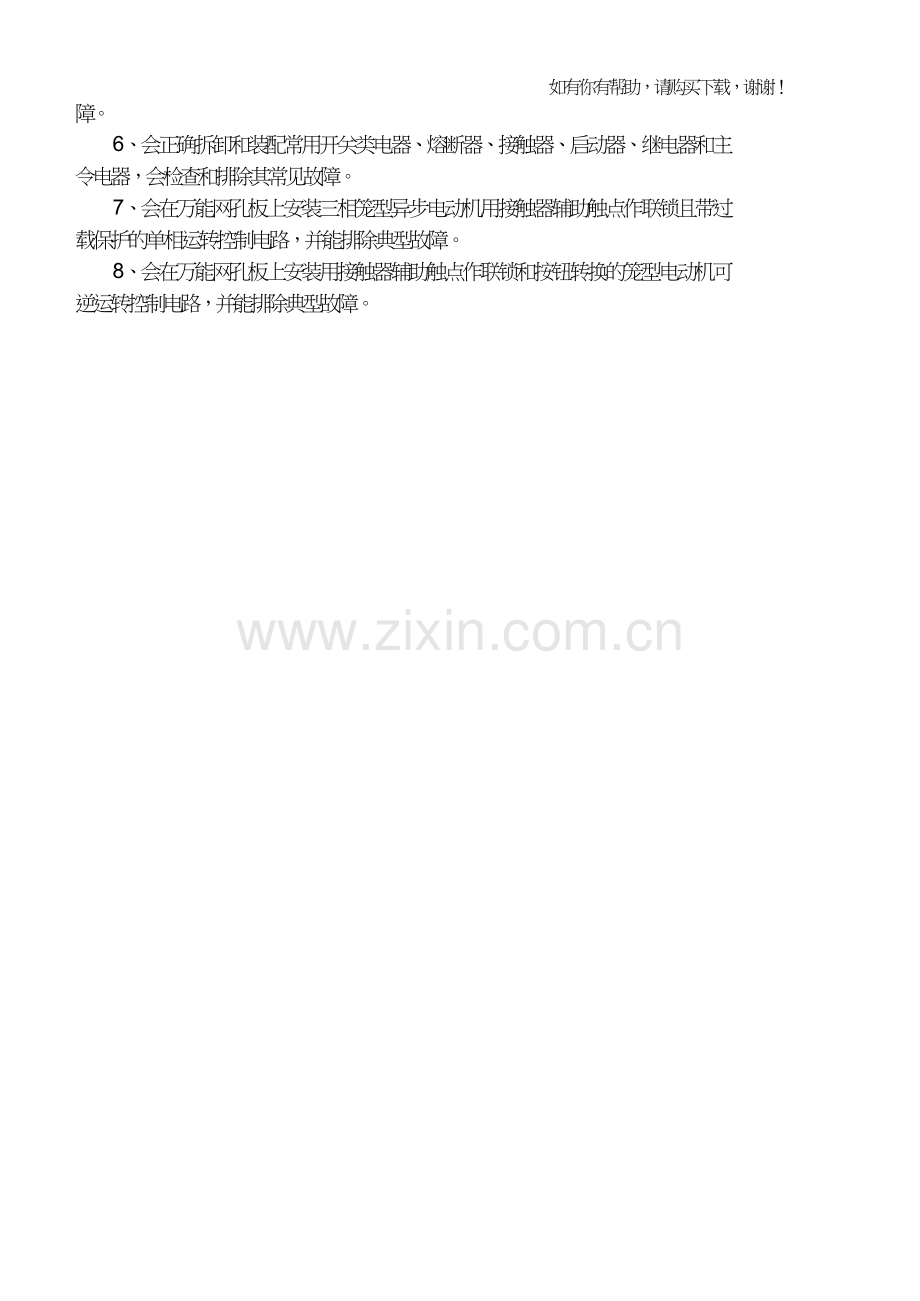

障。
6、会正确拆卸和装配常用开关类电器、熔断器、接触器、启动器、继电器和主
令电器，会检查和排除其常见故障。
7、会在万能网孔板上安装三相笼型异步电动机用接触器辅助触点作联锁且带过
载保护的单相运转控制电路，并能排除典型故障。
8、会在万能网孔板上安装用接触器辅助触点作联锁和按钮转换的笼型电动机可
逆运转控制电路，并能排除典型故障。

如有你有帮助，请购买下载，谢谢！

培训时间
培训课题 元器件的发放、检测及讲解
课时数 2
课题分析 在原有基础上检测元器件，认识新的维修电工元件
上学期虽然进行了维修电工的初级工练习，但是经过几个月以后，学生已经生
学情分析
疏了很多，有甚者已无多少记忆。故仍需对一些基础知识进行复习、练习。
培训目标 熟悉元件,掌握原理,工艺达一定要求。
一、元件发放
元件 符号 数量（n/人）

闸刀开关
熔断器
交流接触器
热继电器
中间继电器 时间继电器
行程开关
按钮
接线端子
QS FU KM FR KA KT SQ SB
1542422
2(三档)
2

培训过程

备注

培训课题
二、以点动控制线路为例讲解电气控制原理图
1. 电气原理图分电源电路、主电路、控制电路、照明电路、信号电路
2. 各电路在电气原理图中分布的位置 3. 符号表示相应的触头,直线表示导线
5. 电源电路、主电路用 的硬导线，控制电路用 mm2的硬导线，按钮的进
出线要经过接线端子，用 mm2的软导线
三、安装工艺要求
1. 控制板的布置
2. 元件的固定
3. 布线的要求：导线横平竖直、避免交叉线，控制电路杜绝架空线，一个
接线柱上所连导线不得超过两根
4. 线头与接线柱的连接方法
a. 多股铜芯线的连接
b. 针孔式接线柱的连接 c. 瓦片式接线柱的连接
d. 平压式接线柱的连接（注意弯头的顺螺纹方向）

培训时间
电动机点动与连续混合的控制线路

课时数 4
课题分析 最基本的线路之一，是初级工必考的一张控制线路图
上学期在初级工练习是已经练习过，但是经过几个月以后，学生已经生疏了很多，
学情分析
有甚者已无多少记忆。故仍进行复习、练习。
