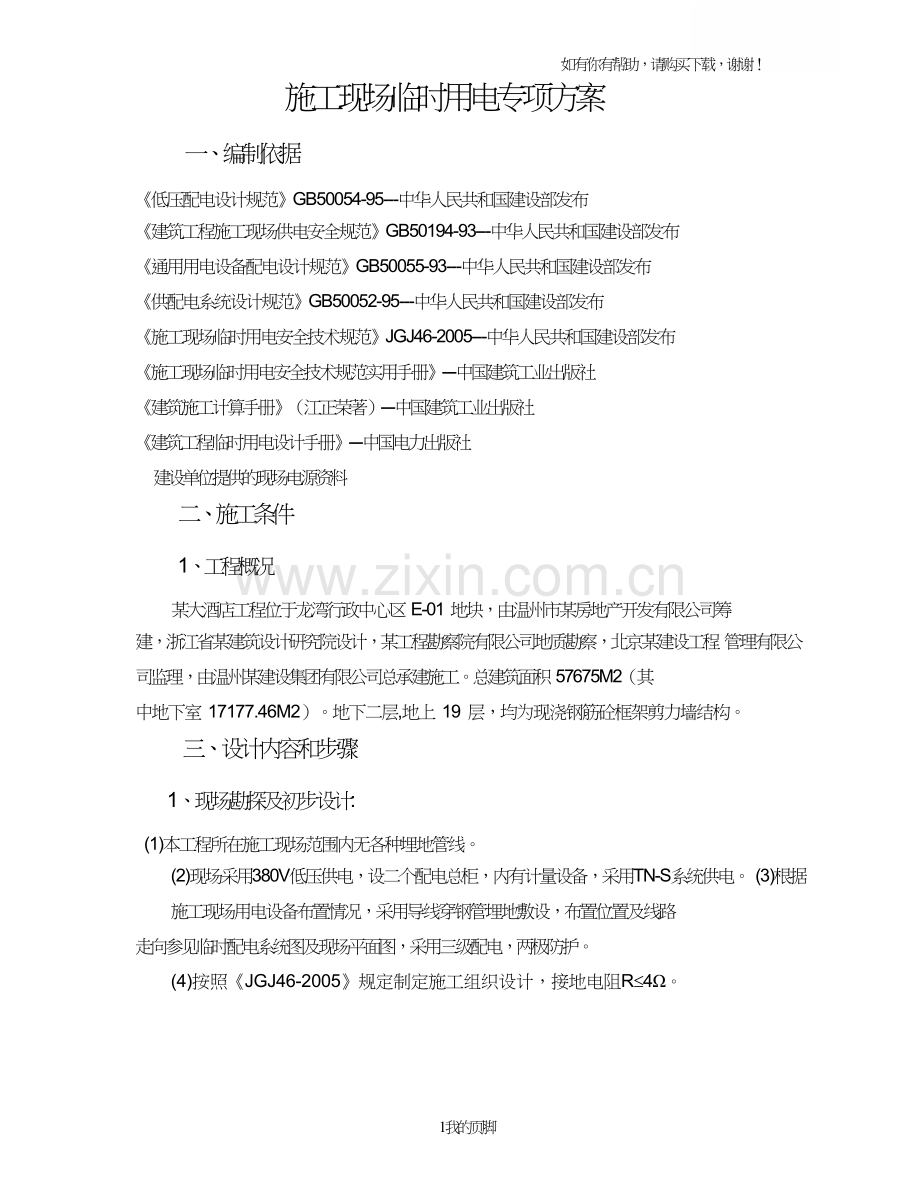

如有你有帮助，请购买下载，谢谢！施工现场临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95---中华人民共和国建设部发布《建筑工程施工现场供电安全规范》GB50194-93---中华人民共和国建设部发布《通用用电设备配电设计规范》GB50055-93---中华人民共和国建设部发布《供配电系统设计规范》GB50052-95---中华人民共和国建设部发布《施工现场临时用电安全技术规范》JGJ46-2005---中华人民共和国建设部发布《施工现场临时用电安全技术规范实用手册》---中国建筑工业出版社《建筑施工计算手册》（江正荣著）---中国建筑工业出版社《建筑工程临时用电设计手册》---中国电力出版社建设单位提供的现场电源资料二、施工条件 1、工程概况某大酒店工程位于龙湾行政中心区 E-01 地块，由温州市某房地产开发有限公司筹建，浙江省某建筑设计研究院设计，某工程勘察院有限公司地质勘察，北京某建设工程管理有限公司监理，由温州某建设集团有限公司总承建施工。总建筑面积 57675M2（其中地下室 17177.46M2）。地下二层,地上 19 层，均为现浇钢筋砼框架剪力墙结构。三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设二个配电总柜，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R£4Ω。 1我的页脚如有你有帮助，请购买下载，谢谢！ 2、确定用电负荷: (一)桩基工程临时用电负荷计算 630KVA 用电量统计表序号用电设备规格数量（台）功率（KW/台）总容量（KW） 1 工程钻机 GPS-15 10 52 520 2 泥浆泵 3PN 10 22 220 3 电焊机 BX1-500 10 22 220 4 注浆泵 2UB5 1 11 11 5 空气压缩机 6M3 1 37 37 6 清水泵 11 1.1 12.1 1.1 630KVA 桩基工程施工现场用电负荷计算查表 Kx＝0.3，cosf=0.7， tgf=1.02 pe1＝52×310＝520kw 计算负荷： Pjs1＝Kx peZ＝0.3×520＝156kw Qjs1＝Pjs1 tgf＝156×1.02＝159.12kw 查表 Kx＝0.3，cosf=0.7， tgf=1.98 pe2＝22×120＝220kw 计算负荷： Pjs2＝Kx peZ＝0.3×220＝66kw Qjs2＝Pjs2 tgf＝66×1.98＝130.68kw 查表 Kx＝0.3， tgf=1.98 cosf=0.8 pe3＝22×10＝220kw 计算负荷： Pjs3＝Kx pe3＝0.3×220＝66kw Qjs3＝Pjs3 tgf＝66×1.98＝130.68kw Kx＝0.7，cosf=0.7， tgf=1.08 pe4＝11×1＝11kw 2我的页脚计算负荷： Pjs4＝Kx pe4＝0.7×11＝7.7 KW Qjs4＝Pjs4tgf＝7.7×1.08＝8.32kw Kx＝0.7，cosf=0.7， tgf=1.08 pe5＝37×1＝37kw 计算负荷： Pjs5＝Kx pe5＝0.7×37＝25.9 KW Qjs5＝Pjs5tgf＝25.9×1.08＝27.97kw 查表 Kx＝0.35，cosf=0.7， tgf=1.08 pe6＝1.1×11＝12.1kw 计算负荷： Pjs6＝Kx pe6＝0.35×12.1＝4.24KW Qjs6＝Pjs4tgf＝4.24×1.08＝4.57kw 1.1. 7 现场照明及总包、分包生活用电查表 Kx＝1， cosf=0.7， pe9＝40kw Pjs9= Kx pe7＝40kw Qjs9=40kw 注：cosf——为电动机的平均功率因数 se——为施工机械设备所需容量如有你有帮助，请购买下载，谢谢！ Qj——为单项设备不对称容量换算 Pj——为设备容量 sj——为总计视在计算负荷或供电设备总需用容量 Kx——为同期系数 1．2 总的负荷计算除现场照明（镝灯）和总包、分包生活用电外，总动力负荷计算如下（计算时考虑所有设备同时使用）总的有功功率 Pjs = Kx×SPjs = 0.90×(156+66+7.7+25.9+4.24) = 293.26 kVA 总的无功功率 Qjs = Kx×SQjs =0.90×(159.12+130.68+130.68+8.32+27.97+4.57) =415.21 kVA 总的视在功率 3我的页脚
