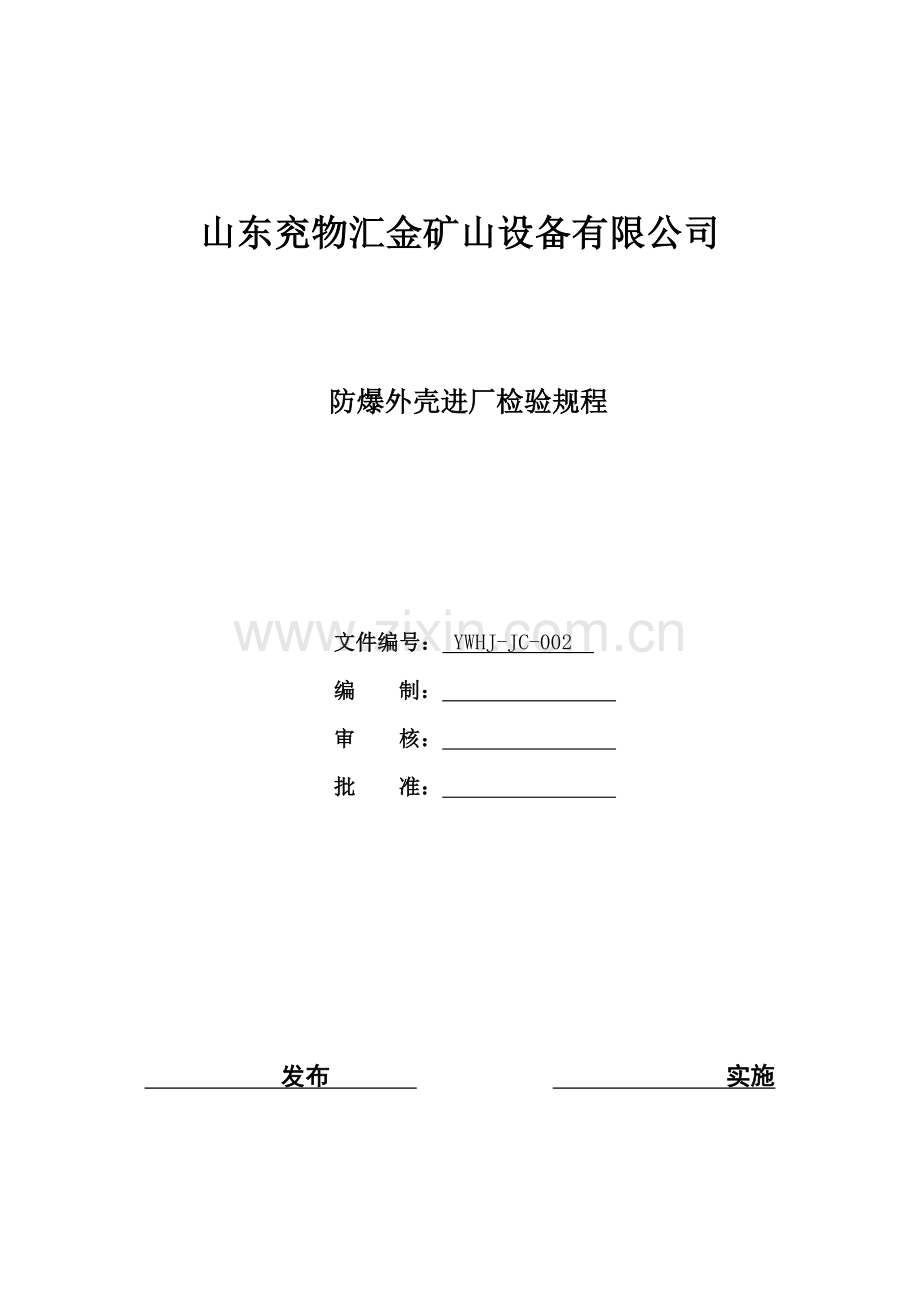

防爆外壳进厂检验规程

文件编号： YWHJ-JC-002
编 制：　　　　　　　　
审 核：　　　　　　　　
批 准：　　　　　　　　

发布 实施

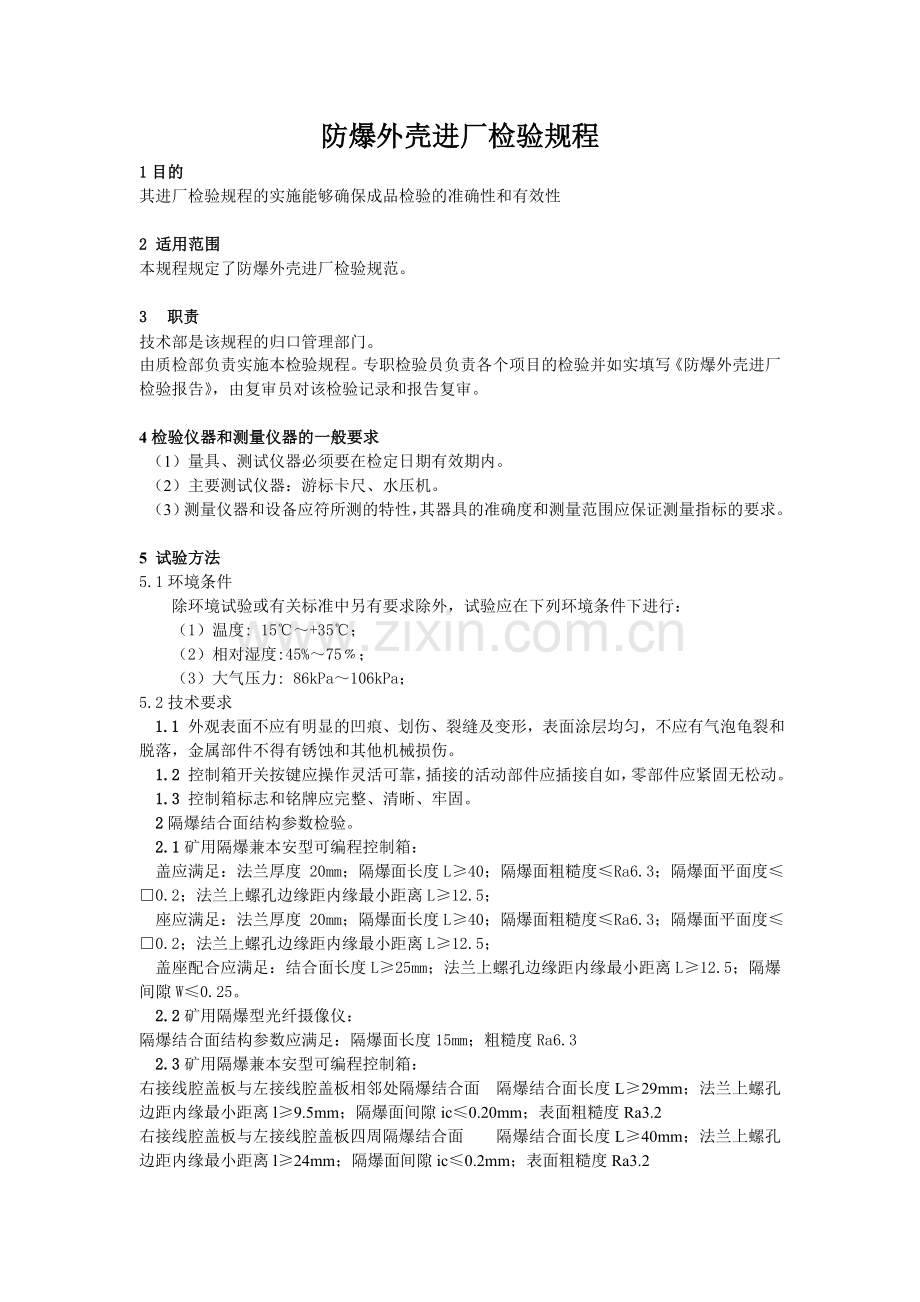

防爆外壳进厂检验规程
1目的
其进厂检验规程的实施能够确保成品检验的准确性和有效性

2 适用范围
本规程规定了防爆外壳进厂检验规范。

3 职责
技术部是该规程的归口管理部门。
由质检部负责实施本检验规程。专职检验员负责各个项目的检验并如实填写《防爆外壳进厂检验报告》，由复审员对该检验记录和报告复审。

4检验仪器和测量仪器的一般要求
（1）量具、测试仪器必须要在检定日期有效期内。
（2）主要测试仪器：游标卡尺、水压机。
（3）测量仪器和设备应符所测的特性，其器具的准确度和测量范围应保证测量指标的要求。

5 试验方法
5.1环境条件
除环境试验或有关标准中另有要求除外，试验应在下列环境条件下进行：
（1）温度: 15℃～+35℃；
（2）相对湿度:45%～75﹪；
（3）大气压力: 86kPa～106kPa；
5.2技术要求
1.1 外观表面不应有明显的凹痕、划伤、裂缝及变形，表面涂层均匀，不应有气泡龟裂和脱落，金属部件不得有锈蚀和其他机械损伤。
1.2 控制箱开关按键应操作灵活可靠，插接的活动部件应插接自如，零部件应紧固无松动。
1.3 控制箱标志和铭牌应完整、清晰、牢固。
2隔爆结合面结构参数检验。
2.1矿用隔爆兼本安型可编程控制箱：
盖应满足：法兰厚度 20mm；隔爆面长度L≥40；隔爆面粗糙度≤Ra6.3；隔爆面平面度≤□0.2；法兰上螺孔边缘距内缘最小距离L≥12.5；
座应满足：法兰厚度 20mm；隔爆面长度L≥40；隔爆面粗糙度≤Ra6.3；隔爆面平面度≤□0.2；法兰上螺孔边缘距内缘最小距离L≥12.5；
盖座配合应满足：结合面长度L≥25mm；法兰上螺孔边缘距内缘最小距离L≥12.5；隔爆间隙W≤0.25。
2.2矿用隔爆型光纤摄像仪：
隔爆结合面结构参数应满足：隔爆面长度15mm；粗糙度Ra6.3
2.3矿用隔爆兼本安型可编程控制箱：
右接线腔盖板与左接线腔盖板相邻处隔爆结合面 隔爆结合面长度L≥29mm；法兰上螺孔边距内缘最小距离l≥9.5mm；隔爆面间隙ic≤0.20mm；表面粗糙度Ra3.2
右接线腔盖板与左接线腔盖板四周隔爆结合面 隔爆结合面长度L≥40mm；法兰上螺孔边距内缘最小距离l≥24mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2

门隔爆结合面 隔爆结合面长度L≥40mm；法兰上螺孔边距内缘最小距离l≥20mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
隔离开关隔爆接合面 隔爆结合面长度L≥22mm；隔爆间隙ic≤0.24mm；隔爆面粗糙度Ra3.2
观察窗框隔爆接合面 隔爆结合面长度L≥13mm；隔爆间隙ic≤0.2mm；隔爆面粗糙度Ra3.2
JZ16低压端子隔爆结合面 结合面长度L≥12.5mm；隔爆间隙ic≤0.4mm；隔爆面粗糙度Ra3.2
四芯端子隔爆结合面 结合面长度L≥14mm；隔爆间隙ic≤0.17mm；隔爆面粗糙度Ra3.2
JF6端子隔爆结合面 结合面长度L≥14mm；隔爆间隙ic≤0.14mm；隔爆面粗糙度Ra3.2
2.4矿用隔爆型操作箱：
箱体与接线腔盖板隔爆结合面 隔爆结合面长度L≥25mm；法兰上螺孔边距内缘最小距离l≥11mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
旋钮隔离轴与旋钮铜套隔爆接合面 隔爆结合面长度L≥32mm；隔爆间隙ic≤0.24mm
隔爆面粗糙度Ra3.2
按钮杆与按钮铜套隔爆接合面 隔爆结合面长度L≥18mm；隔爆间隙ic≤0.15mm；隔爆面粗糙度Ra3.2
四芯接线端子隔爆结合面 结合面长度L≥16mm；隔爆间隙ic≤0.387mm
隔爆面粗糙度Ra3.2
2.5矿用隔爆型接线箱：
箱体与箱盖隔爆结合面长度L≥25mm；法兰上螺孔边距内缘最小距离l≥11.5mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
2.6矿用隔爆型光端机：
箱体与箱盖隔爆结合面长度L≥41mm；法兰上螺孔边距内缘最小距离l≥24mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
箱体与箱盖隔爆结合面长度L≥13.5mm；表面粗糙度Ra3.2
2.7局部通风机自动切换控制器：
右接线腔盖板与左接线腔盖板相邻处隔爆结合面 隔爆结合面长度L≥29mm；法兰上螺孔边距内缘最小距离l≥9.5mm；隔爆面间隙ic≤0.20mm；表面粗糙度Ra3.2
右接线腔盖板与左接线腔盖板四周隔爆结合面 隔爆结合面长度L≥40mm；法兰上螺孔边距内缘最小距离l≥24mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
门隔爆结合面 隔爆结合面长度L≥40mm；法兰上螺孔边距内缘最小距离l≥20mm；隔爆面间隙ic≤0.2mm；表面粗糙度Ra3.2
隔离开关隔爆接合面 隔爆结合面长度L≥22mm；隔爆间隙ic≤0.24mm；隔爆面粗糙度Ra3.2
观察窗框隔爆接合面 隔爆结合面长度L≥13mm；隔爆间隙ic≤0.2mm；隔爆面粗糙度Ra3.2
JZ16低压端子隔爆结合面 结合面长度L≥12.5mm；隔爆间隙ic≤0.4mm；隔爆面粗糙度Ra3.2
四芯端子隔爆结合面 结合面长度L≥14mm；隔爆间隙ic≤0.17mm；隔爆面粗糙度Ra3.2
JF6端子隔爆结合面 结合面长度L≥14mm；隔爆间隙ic≤0.14mm；隔爆面粗糙度Ra3.2
3 防爆外壳应能承受压力为1.0 MPa，持续时间为60s的静压试验。试验后，壳体无渗透，并符合GB3836.2-2010中的要求。
6检验规则
6.1 由质检部接到检验通知单后进行，首先检查是否为本公司的合格供方，其产品是否有合格证明等。
6.2 防爆外壳进厂后必须通过规定的检验，对其质量进行全面考核，以确定是否符合技术要求。
6.3 对检测不合格防爆外壳，开出检验不合格处理单，及时反馈有关部门。
6.4 如实填写防爆外壳的检验记录项目，交质检部备查 。
