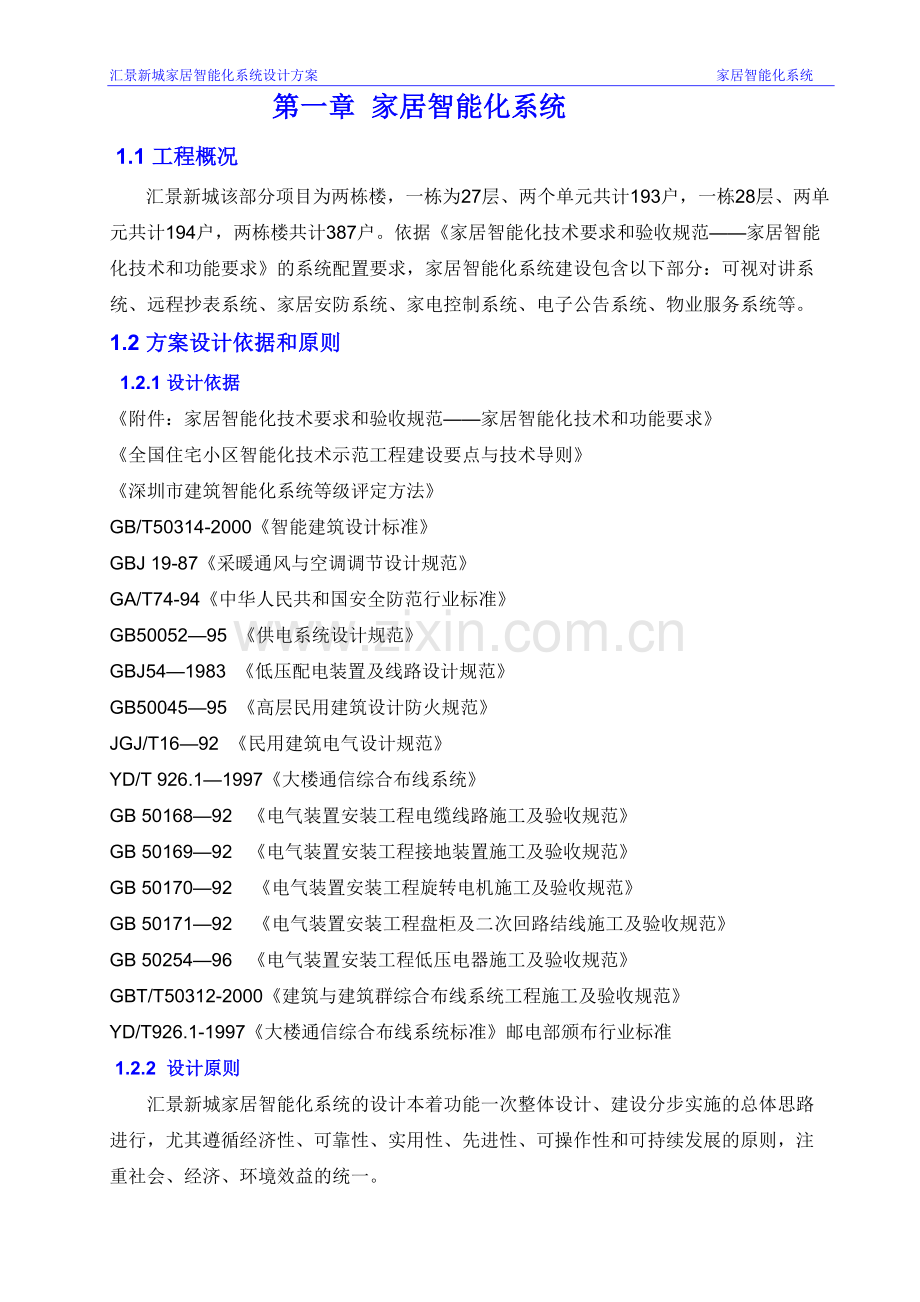

汇景新城家居智能化系统设计方案家居智能化系统第一章家居智能化系统 1.1 工程概况汇景新城该部分项目为两栋楼，一栋为27层、两个单元共计193户，一栋28层、两单元共计194户，两栋楼共计387户。依据《家居智能化技术要求和验收规范——家居智能化技术和功能要求》的系统配置要求，家居智能化系统建设包含以下部分：可视对讲系统、远程抄表系统、家居安防系统、家电控制系统、电子公告系统、物业服务系统等。 1.2 方案设计依据和原则 1.2.1 设计依据《附件：家居智能化技术要求和验收规范——家居智能化技术和功能要求》《全国住宅小区智能化技术示范工程建设要点与技术导则》《深圳市建筑智能化系统等级评定方法》 GB/T50314-2000《智能建筑设计标准》 GBJ 19-87《采暖通风与空调调节设计规范》 GA/T74-94《中华人民共和国安全防范行业标准》 GB50052—95 《供电系统设计规范》 GBJ54—1983 《低压配电装置及线路设计规范》 GB50045—95 《高层民用建筑设计防火规范》 JGJ/T16—92 《民用建筑电气设计规范》 YD/T 926.1—1997《大楼通信综合布线系统》 GB 50168—92 《电气装置安装工程电缆线路施工及验收规范》 GB 50169—92 《电气装置安装工程接地装置施工及验收规范》 GB 50170—92 《电气装置安装工程旋转电机施工及验收规范》 GB 50171—92 《电气装置安装工程盘柜及二次回路结线施工及验收规范》 GB 50254—96 《电气装置安装工程低压电器施工及验收规范》 GBT/T50312-2000《建筑与建筑群综合布线系统工程施工及验收规范》 YD/T926.1-1997《大楼通信综合布线系统标准》邮电部颁布行业标准 1.2.2 设计原则汇景新城家居智能化系统的设计本着功能一次整体设计、建设分步实施的总体思路进行，尤其遵循经济性、可靠性、实用性、先进性、可操作性和可持续发展的原则，注重社会、经济、环境效益的统一。家居智能化系统的设计本着：所选择的技术和小区功能需求匹配、子系统的技术要和总系统的技术匹配、各子系统间的技术也要匹配、技术和设备的匹配。因此，尤其要注意：经济性（防止技术过剩）可靠性（1%否定99%）先进性（三星级标准）可操作性（傻瓜式操作）可持续发展性（保证十年、二十年、甚至五十年不落后） 1.3 系统设计 1.3.1 系统概述家居智能化系统是将家庭中各种与信息相关的通讯设备、家用电器设备和家庭保安装置连接到一个家庭智能终端上进行集中的或异地的监视、控制和家庭事务性管理，并保持这些家庭设施与装置环境的和谐与协调。建设智能小区与智能住宅的主要目的是提高人们的居住质量，给人们带来多元化信息和安全、舒适、健康、便利、节能、娱乐的生活环境。 1.3.2 系统功能需求及配置系统的目标要求就是：合理设计系统结构，使用性能价格比最优的家庭智能控制主机和相配套的系统管理软件，构造准确、稳定、可靠并且操作管理方便的家居智能化系统。为住户提供安全、舒适、先进、可扩展、可升级的家居智能化系统产品。在此，我方根据对项目方功能要求文件的理解以及自身在智能小区领域积累的经验，对该项目家居智能系统的需求进行了分析并作相关功能配置如下：家居安防功能各户客厅、主卧室设置紧急求助按钮；各户大门设置门磁报警探测器；各户阳台设置红外探测器；各户客厅设置烟雾感应探测器；各户厨房设置燃气感应探测器；多方式、多策略布设防；应急按钮、烟感、燃气均设置为永久布防；系统采用逻辑判断方式、尽量消除误报警；中心能监控、记录终端向中心发送的各种报警或事件、并形成日志；住户亦可通过终端查看报警记录；报警联动控制家电设备动作；系统断连触发中心端报警；在小区电子地图上能同步显示事件发生的用户区域位置以及相关情况；报警时自动拨打住户预设号码进行语音报警；电话、INTERNET远程查询布防状态及历史报警记录；无线布撤防、电话及INTERNET远程布设防功能；布撤防语音提示、自动检测探测器状态；备用电源及欠压报警功能；可视对讲及门禁功能彩色可视及智能终端一体型室内机；免提对讲功能； 5.6吋彩色液晶显示；安防、可视界面自动切换；触摸屏方式触控操作；智能化语音提示；各户室外设置对讲门铃；管理中心与各单元主机可以通话、控制；门卫主机、单元门机、住户室内机可三方通话和控制； IC卡、密码及智能终端、管理中心遥控开锁；住户对讲门铃；家电控制功能小区管理中心设置一台红外指令编码学习机；主要房间安装红外家电控制模块、对覆盖范围内红外类家电实现多功能控制；配套手持遥控器可在任意房间内对所有房间受控家电实现遥控；复式住宅客厅设置双轨道红外电动窗帘；客厅及主卧室各设置一个红外型灯光无级调控模块；厨房及客厅各设置一个继电器型家电控制模块、以提供电路开闭控制；通过终端预设时间自动控制家电启停；通过电话或INTERNET互联网远程控制家用电器的工作状态；电子公告功能管理中心可向住户发布中英文短消息；住户可通过INTERNET远程读取终端所收到的消息；住户可通过INTERNET以指定消息方式远程发送短消息至用户终端；住户不在家时，访客可在登记之后委托管理中心向住户终端发送留言；小区电子商务物业可根据与住户事先达成的相关协议设定服务项目、供住户从智能终端上作出相关申请，如：物业报修申请；定餐、定票申请等；多表远抄功能计量表的远程自动抄收；智能计费管理；电话、INTERNET远程查询三表读数及物业费用情况； 1.3.3 系统设计按照上述需求分析的要求，我们采用网络数据终端NDT为核心产品，构造汇景新城家居智能化系统。系统结构家居智能化系统示意图 CCC 中央服务器 CCC 中央控制器 TO INTERNET ROUTER 路由器电话网 NDT-300 网络数据终端微波红外双鉴探头燃气泄漏探头家电控制门磁簧开关窗磁开关可视对讲单元主机警灯火警烟感器应急按钮个人计算机水表气表电表小区局域网巡更 1.3.4 系统功能可视对讲门禁当有访客呼叫住户时，在室内只需按下“通话”键即可直接与来访者进行通话，同时可通过NDT终端的彩色液晶屏看到访客图象信息，并能通过NDT终端发出开锁指令。呼叫管理中心住户通过NDT对讲室内机可呼叫管理员总机，并与其通话交流。无线遥控布、撤防系统可选配布撤防小型无线遥控器，可以方便地携带在钥匙链上。遥控器的四个按键分别用来实现“布防”、“撤防”、“消警”、“求助”四项功能，通过遥控器实现布防和撤防功能可以简化操作，省去输入密码的麻烦。求助功能则适合于病患者在紧急情况下的呼救和家中其它意外情况的求助。智能节电功能为节约用电和延长设备寿命，彩色液晶屏采用屏幕保护方式工作，当有3分钟以上无任何操作，显示屏自动进入休眠状态。界面自动切换功能 NDT在使用液晶屏时分为两种模式：在普通工作模式时，NDT用做操作界面，显示功能菜单、操作结果和一些帮助信息；当有访客呼叫或用户主动察看单元门口情况时，屏幕自动切换到可视对讲模式，显示单元门口的视频图象信息。触摸屏操作 NDT采用了5.6”彩色液晶触摸屏作为系统的人机交互界面，NDT300系统的显示界面可以使用图形和丰富的色彩来表示，可以显示逼真的高清晰视频图象（包括门口机传来的访客信息），大大提高了人机界面的水平，压感式触摸屏让用户操作更为舒适、方便，更为接近用户对家用产品的需求。语音提示在用户操作过程中，NDT将针对用户的操作进行智能化的语音提示，并将操作结果告知用户。这一功能大大提高了NDT产品操作界面的亲和力，同时即使用户采用遥控器操作而不在屏幕附近时也可听到操作结果。防盗报警 NDT提供的16个输入接口单元均可随意挂接各类防盗报警探头，每个端口均可独立设置任意长度的延迟时间、划分布防分组、设定端口正常状态（常开/常闭）、设定报警方式（是否上报中心、用户端是否报警等等）。红外探测器贵重物品防盗报警依据住户要求可将与贵重物品相关的防盗设备设为较高报警级别，从而引起管理人员足够重视。多重判断防误报功能为防误报，中心软件综合判断室内多个逻辑相关的探测器的状态（按时间序列）和家庭设防模式，若确属误报，则软件自动在后台进行远程消警，同时在数据库中作出误报记录。火灾自动探测报警用户可在NDT所提供的任意输入端口上挂接烟感火灾探测器。作为家庭安全的重要保护设施，烟感探测器不应随防盗类报警设备一同布、撤防，因此，建议在软件设置中将连接该类设备的端口设为永久布防模式——即无论NDT是否处于布防状态，在触发条件满足时、烟感探测器NDT照样会发出报警。烟感探测器煤气泄漏自动探测报警用户可在NDT所提供的任意输入端口上挂接燃气火灾探测器。同上所述，作为非防盗类的重要安全设备，建议住户将相应端口设为永久布防模式。煤气泄漏探测器紧急求助用户可在NDT所提供的任意输入端口上挂接紧急求助按钮。根据我公司的经验，由于其不仅仅作为防盗类的报警装置，多数是在发生紧急情况下使用的，因此也应设为永久布防模式；同时，考虑到窃案发生时该设备的报警意味着住户在场，因此在设置时应设为只上报中心而本地不报警、以减少住户被入侵者发现的可能性。紧急求救按钮防挟持秘密报警在NDT报警时，住户可通过输入防胁迫密码撤销本地报警，中心则将同时收到挟持报警信号，该功能有助于中心采取一定措施保障住户的人身安全。在防胁迫密码的设计上，NDT系统没有采用简单的统一密码（因为此类密码易被不法分子察觉，从而可能导致住户的安全受到进一步的威胁），而是在原有密码的特定位置上加/减特定的数（该特定位置及特定数可由住户指定），由于住户密码可自行设定，则在保证密码安全的同时也最大限度的实现了防胁迫秘密报警功能的独特性。小区内部电子公告小区管理中心可以广播方式或特定通知方式（可选择多户）向住户家中NDT发送中、英文电子公告消息（如娱乐活动安排、催缴通知等），在NDT端将有声音及图标提示；消息可分如下几种方式发布： a、公告：对于每日必看的消息如天气预报等由用户自行查看、无提示音； b、广播：针对全体住户所发通知等等，有声音提示及信封状图标闪烁； c、指定：针对特定住户所发如缴款通知等、有声音提示及信封状图标闪烁； NDT端可滚动存储六条消息。红外家用电器控制在每个房间的适当位置设置红外家电控制模块——要求红外信号发射角度能尽量覆盖房间内需受控的各种红外家电；由于红外家电控制模块同时兼具发送及接受的功能，住户可通过手持遥控器在任一个安装了红外家电控制模块的房间内对所有房间的红外设备进行功能控制；同时住户还可通过电话、INTERNET实现对红外家电的远程功能控制。远程家用电器控制 NDT基本配置中有4个输出控制端口，可连接继电型家电控制器以实现家电输出控制功能。住户可通过拨打电话或者登录小区网站了解家电设备的开闭状况并控制家电设备的开闭。住户亦可在NDT上对其中任意端口进行开/关机时间设定（可设定每周哪几日的什么时间）。逻辑联动控制功能 NDT设备可通过软件灵活定义各输入、输出端口之间的逻辑联动关系，以灵活实现诸如电磁阀联动控制、家电联动控制等功能电话自动报警功能在中心收到报警信息的同时，电话卡模块将拨打用户预设的电话号码进行语音报警，告知报警时间及报警类型等情况。住户亦可随时拨打电话或者登录小区网站了解历史报警记录。 INTERNET电子短信住户在登录小区网站后，除可查询相关信息（三表读数、费用情况、历史报警记录、短信息等）并控制家电设备外，还可向其他住户NDT发送电子短信息——当然，为防止骚扰行为，该信息只有小区住户才有权发送，而且只允许对单户发送。住户家用设备报修对于业已达成相关维护协议的户内设备，住户可在其发生故障时通过NDT向小区管理中心发出报修申请。由于该项功能是以NDT实时访问管理中心数据库的方式实现，不难看出小区电子商务的硬件基础已经具备，而NDT彩色触控液晶屏更为该功能的进一步丰富与使用提供了良好的硬件基础。水、电、气、暖多表远程自动抄收 NDT提供的16个输入口单元亦可随意挂接各类脉冲计量表，由于端口定义灵活，不会出现有的端口闲置，而需要安装多块同类计量表时端口又不敷使用的情况。另外，对于不同型号的计量表单位脉冲计数不一致的情况，只需在软件上进行设置即可灵活改变。内置HUB芯片提供多个信息口 NDT在保证自身在小区局域网上正常运作的同时，还以极低的成本扩展出三个信息口供住户上网使用。该功能在满足住户对上网点位置随意性及数量要求的同时、避免了对小区网络设备端口的进一步占用，能够有效减少小区网络设备的投入。端口扩展功能接口 NDT设备预留HomeBus接口，该接口可同时挂接数十个不同种类的扩展功能模块RIU，为NDT系统的功能扩展提供了极大的空间。到目前为止，为NDT系统的HomeBus接口开发的功能模块种类如下： a、端口扩展模块该模块主要是在NDT的16个基本输入端口不敷应用时扩展端口使用，每个模块可扩8个输入端口； b、红外型家电控制模块该模块能控制住户家中的红外遥控类家用电器（如空调、彩电等），配合NDT智能家居系统、该模块可灵活构建功能强大的家电智能控制系统； c、红外编码学习模块该模块主要应用在小区物业管理中心，其主要功能是对不同种类、型号的家用电器的红外指令进行学习，构建家电红外控制指令编码数据库；另外，该编码库可在各不同小区的应用中相互补充、不断完善。 d、电子巡更模块借助于NDT系统遍布小区的优势，该模块可在NDT系统的基础上组建灵活多变的在线式实时巡更系统。安装时，只需在巡更点的理想位置安装巡更模块，就近接入住户NDT的扩展端口即可；同时，由于该系统与NDT智能家居系统共用一个电子地图，在系统运行时，管理中心除可实时掌握保安巡更人员动向之外，还可在发生警情时就近调派巡更员前往处理，既能优化合理的利用人力资源、又能迅速提高管理中心对报警处理的反应速度。 E、继电型家电控制模块该模块挂接在NDT的功率输出端口上，主要控制家用电器的电路开闭操作； 1.3.5 主要设备介绍（网络智能控制数据终端NDT） A、产品概况网络智能控制数据终端（Intelligent Control Network Data Terminal，简称NDT）系统是西南交大科技公司一九九八年新产品开发计划中的一个重点项目。项目于一九九八年三月启动，同年十一月通过由四川省科学技术委员会组织、主持的成果鉴定，并于十二月份完成第一批产品的试制。该产品已被国家科技部正式列入中国“一九九九年国家级火炬计划项目”，被建设部列为“二零零零年科技成果推广转化指南项目”。 B、NDT产品详述 NDT系统结构说明整个NDT住宅智能管理系统建立在小区局域网平台上，利用局域网线路进行数据传输，稳定性好、数据安全、响应及时。每住户家中安装一台NDT网络终端产品，分配固定IP地址，即可实现和管理中心的管理软件通讯。家中所有报警探测器、求助按钮、电子式脉冲表都接到NDT的输入端口，NDT接收这些报警信号，再通过网络传到管理中心。实时巡更信息通过NDT及时上传到保安监控中心，使巡更系统更加实用、高效。警灯、警号、被控家电等输出设备接到NDT的输出端口，可由NDT的键盘对其进行开关控制，也可用电话或互联网进行远程控制，可实现布、撤防、查询、家电控制等操作。管理中心用一台高档PC机运行管理软件，数据存放在数据库服务器上，即可实现对小区所有住户NDT的配置、管理。 NDT300系统结构图视频*1（75-5） AC220V RVV4*1（1MM2）电控锁 RVV3*1(1MM2)）解码器电源12 V 视频分配第 I 条 NDT-300 门口机电源12 V RVV6*1（1MM2）视频电缆*1（75-5） RVV2*1(1MM2) 小区局域网 5类双绞线以太网交换机 12V NDT产品结构说明 NDT采用底盒暗埋方式安装。 NDT在结构上分两个部分：通信接口单元(NIU)和智能控制单元(SCU)， NDT的通信接口单元(NIU)提供从以太网到智能控制单元(SCU)之间的接口。 NIU：网络通信接口负责处理网络传输协议。介质访问协议为以太网IEEE802.3，网络传输协议采用TCP/IP。在NIU单元集成了10M的以太网卡和8口的HUB芯片。 SCU：数字量、开关量、脉冲量的输入输出，实现安防检测、计量表读数计数、报警及设备控制功能。彩色液晶屏触控显示介面。用户可以通过键盘布防、撤防，查询显示当前水、电、气三表读数及费用。物业管理公司可以通过中央控制计算机及时通知住户交纳费用。 HOMEBUS接口单元（RIU）：是一种扩展NDT应用端口的解决方案，分为标准输入接口型（采集各外设输入信号）和红外家电控制型（替代各家电红外遥控板功能），以及巡更型（巡更信息确认点）等。 RJ45接口单元：共有2-4个RJ45接口。输入口单元：共有16个，接报警探测器的开关量信号和计量表的脉冲信号。输出口单元：共有4个，用来接警灯、警号、照明灯、空调等输出控制设备。可视门禁对讲接口：连接单元门口主机。 NDT系统的主要设备技术性能指标 NDT300主要技术参数网络接口：RJ45 1—4个网络通讯介质：UTP 5类双绞线通讯带宽：10M（可选100M）介质访问协议：IEEE 802.3 输入：16路，可接数字、模拟、脉冲、开关量水电气表和探测传感器为系统配备安全栅电路，在需要作防爆处理时（如天燃气表等），装入安全栅电路，可简单实现防爆安全。驱动输出：4路，输出12V 50mA电流，可驱动音频报警器、警灯、继电器、控制消防设备、家用电器等显示：5.6”TFT彩色液晶显示屏，汉字信息显示/可视对讲共用可视对讲功能键：3键，分别对应通话，开锁和呼叫 HOMEBUS：RS-485总线，9.6K-57.6Kbps，可接30个RIU（遥控遥测接口单元）计量误差：无累计误差计量精度：由计量表确定掉电数据保护功能：7AH后备电池看门狗电路，防程序循环死机工作电源：AC 190－250V 静态电流：960mA(显示屏开)，450mA（显示屏关）工作环境：-10℃～+50℃ 外形尺寸：254*180*60 底盒尺寸：254*290*100 读表误差：计量表读数+0.1%计量单位断电工作时间：≥24小时网络数据终端平均无故障工作时间（MTBF）>100000小时系统平均无故障工作时间（MTBF）>100000小时。单元门口机采用微电脑芯片控制；可视与非可视兼容，双向对讲高亮度数码管显示夜光键盘；可密码或IC卡开锁（选用）采用软编码方式,不受楼宇结构影响短路保护、故障指示； NDT房号任意编码（4位或3位）；双音频振铃，悦耳动听；可设定密码开锁功能，每户独立开锁密码；不间断电源供电（48小时）；与中心管理机RS485联网； 4位LED数码显示；技术参数主机最大容量：63×8户工作电压：12VDC 静态电流：180mA 使用温度：－45℃~＋85℃；湿度：45％--95％通话时间：3分钟外形尺寸：105*300*39 底盒尺寸：85*274*33 中心管理机采用微电脑芯片控制； 8位数码显示呼叫／报警信息（楼号、单元号、房号）；五芯联网总线，传输制式为：RS485＋RS232＋电流环；存储报警信息200条，处理警情后自动清除；故障指示，声光提示；可并接250栋楼2000个门口主机；可并接8个围墙机；门口主机和管理机互相呼叫、双向通话；中心管理机可选呼各住户NDT、双向通话；可根据用户通话要求或直接对单元门口开锁；与主机通话时直接监视用户所在单元门口状况、非通话时可由管理员选择监视门口状况（此功能限于可视中心管理机）；联网距离1.2km。层间平台完成选呼NDT的解码；实现NDT间故障隔离；完成呼叫／报警信号编码；视频信号分配放大（可视型）；编解码型；两芯线入户（可视型加视频电缆和视频电源）；五芯总线输入（0.3mm2以上）；设置内码号（000~511共512个）; 联接距离:200m; 静态功耗:小于10mW。 NDT产品操作界面： NDT液晶显示界面主菜单有“布防、查询、服务、报警、消警、设置、系统”等七项。住户可根据需要自行选择功能设置和信息查询。当有新消息下传时，有“*”显示，轻触屏幕上的“*”图标即可显示消息。如没有“*”说明没有新消息。常用选项：病人、老人、儿童求助报警选项，布防、撤防选项，状态显示选项，本月计量表记录显示选项等等；功能键：对讲功能键，图象、音量调节键；液晶屏：5.6寸TFT彩色液晶显示；彩色发光管：红、黄，红、黄，分别表示电源、布防和报警和网络通讯状态；麦克风、喇叭：免提对讲语音采集麦克风，扬声喇叭功能子菜单结构图布防查询服务报警消警设置系统在家休息出门其他全布全撤返回消息时间报警读表返回设备名1 设备名2 密码家电名1 网络读数配置地址复位版本 MAC 设备名N … 家电名2 家电名N … 返回返回返回返回返回 “布防”：用于对NDT的布撤防以及布防模式的转换； “查询”：查询各种小区公告消息、时间、历史报警记录、计量表读数等； “服务”：对管理中心提供的各种服务进行申请。 “报警”：向管理中心发出键盘报警。 “消警”：消除警报，此项需输入用户密码。（另：若输入防挟持密码同样可消除本地报警，但管理中心将收到挟持警报） “设置”：更改用户密码，控制家用电器或设置家电定时开闭功能。 “系统”：检测网络连接状况、查询端口设置、添加扩展模块、复位NDT、查看本机版本、查看本机MAC地址及IP地址。该选项需输入系统密码，此密码不对住户开放。 NDT产品主控软件：软件结构说明 NDT控制系统系统管理 NDT管理查看消息发布窗口帮助人员管理设备配置报警设置写计量表读计量表输出控制密码设置检测复位布防日志查看报警查看房屋设备查看修改密码配置向导计量表查看消息查看操作锁定下传配置数据整理数据备份数据恢复数据查错数据归档数据库管理系统设置设备管理主控软件采用Microsoft SQLSERVER 7.0数据库，为CLIENT/SERVER结构；模块化设计，图形化的用户界面，易于使用；运行安全可靠，维护简单、量小；用户管理终端联网运行；操作员分级管理；有可靠的防护手段保证数据库的数据完整、安全及可靠。启动选用DHCP协议，网络通信采用TCP（UDP）/IP协议。 NDT可分网段管理，保障NDT能在多类网络设备（路由器）、多网段、Internet中应用。 NDT分组, 多台PC机按组的划分管理1组、多组NDT，实现流量、负荷均分。主控、从控PC机同时运行同一软件管理同组NDT，从控PC机作后备，保障系统可靠性。 NDT自动巡检，CCC自动、指定检测NDT与CCC通讯状况，发现异常及时报告。主控软件分“DHCP服务器”模块、 “信息查询监控”模块、“NDT控制系统”模块、“报警监控器”模块、“电话远程控制”模块、“互联网控制”模块以及“数据库服务器”模块等。 “DHCP服务器”模块负责底层的通讯功能。信息查询监控模块负责对系统运行过程中的各类动作、请求及状态进行实时监控。 NDT控制系统模块实现NDT系统的数据管理、计量表自动抄表和计费、电子公告、设备控制、广播告警等功能。报警监视器模块显示电子地图，接收NDT的报警，多媒体声响告警，显示报警位置、报警类型、房屋套型图及住户相关信息，定时巡检NDT的状态，发现异常断连及时报警。电话远程控制模块和互联网控制模块提供给用户不同的控制手段，用户可通过它实现对自己家中的NDT进行查询和控制，实现部分系统控制管理的功能。同时互联网控制模块提供给用户从互联网上向小区内住户的NDT发布短讯消息的功能。 Windows 95、98、2000、 NT平台，奔腾多媒体计算机。全汉化、图形介面友好主要功能：存储小区住户分布图，对住户资料进行管理设定每个NDT的标识参数、初始化等等声音响应报警，实时显示报警住户位置图、报警类型和住户信息向NDT发送提示数据（汉字消息）接收并处理住户上传的设备报修等服务请求住户三表数据计费管理可设定住户与NDT的对应分布情况针对大规模小区，系统可以根据网络负荷和系统实际情况分组管理，解决一台电脑管理所有系统所可能的电脑负荷过重的忧虑。可通过电话、网页方式查询家庭布防状况和控制家用电器，可通过网页方式发送远程短消息各系统主机之间可互为双机（或多机）热备份。系统可以实现跨路由管理，即在使用路由器（或第三层交换）将系统分为多个子网的情况下正常运作。可与第三方物业管理软件实现数据共享，如脉冲计量表读数等。报警监控系统可同时运行在多台微机上。系统操作日志对每个用户、管理员的操作动作及结果进行实时记录。 NDT产品成熟性和可靠性介绍 NDT是多种技术的集成产品，即通过利用现有的成熟技术的集成，形成新的应用模式。本产品分两个组成部分：网络接口单元和智能控制单元。均采用成熟的技术来实现。网络接口单元采用以太网IEEE802.3作为介质访问控制协议，传输协议采用TCP/IP协议或IPX协议，管理计算机直接应用Win98的协议组实现通信。介质访问控制芯片采用目前通用的10M以太网接口芯片。 SCU的内部线路设计完全是通用的控制系统线路，外接的数据模块采用成熟的产品。网络传输采用10Base-T以太网，是一种广为采用的标准、可靠、通行的网络传输方案。智能住宅数据终端产品主要都是采用计算机网络、自动控制等成熟技术开发出来的，主要板卡大都采用国外成熟的应用芯片和元器件，系统软件亦是在公司原有的物业管理系统软件基础上进行完善的。事实上，产品从设计到定型已经过了三次以上的反复研制过程，产品及系统均是在原有成熟的技术上完善的。所以该系统具有较高的成熟性。为了保证产品的可靠性，交大科技公司对主要的板卡及部件，根据模块化的设计进行了分解。分别交付相关的专业生产制造厂商，按OEM（Origin Equipment Manufacture）方式进行生产，从而保证了部件的可靠性。对装机生产装配、测试均按严格工艺文件进行，对出厂产品均进行例行老化试验。设置QC控制小组，进行全面质量管理，充分保证产品的可靠性。系统优势响应及时，采用以太网方式进行通讯，由于传输速率达10MBPS，且系统中采用CSMA/CD的通讯策略，设备间无主从关系，任意时间均可通讯，所以通讯效率大大提高。基于TCP/IP协议的数据终端，具有信息采集、存储和通信三大功能。操作简便，由于有中文菜单显示，操作简便，不需记忆许多功能键即可进行操作。布防操作简单合理，根据住户户型与实际情况需求进行多种布防模式设置，无需知道端口号与设备对应关系即可直观操作。功能丰富，除普通的报警、抄表功能外，还可进行多种设置，设备报修，电子公告，三表读数查询等操作。住户可对物业管理中心提供维修服务的设备进行报修，由于该功能是以NDT端实时访问服务器端的模式实现，因此该项功能实现的同时也意味着小区电子商务雏形的具备。住户可通过电话及INTERNET查询报警记录、家电开闭状况，可实现远程家电控制及布防功能；发生报警事件时，系统将自动拨打用户预设电话号码告知报警类型、报警时间等相关情况。另外，住户还可通过INTERNET向NDT发送短信息。 NDT所具备的各输入口均可灵活定义，可视现场情况需要灵活挂接各种探测器及脉冲计量表等设备，避免了因预先限定端口设备给安装、调试、升级、维护带来的不便；住户可任意命名设备名称便于识别，同时针对端口挂接的不同设备均具有相对应的设置功能，从而能最大限度的满足各个家庭实际应用的需要。 NDT的输入端口可灵活设置输入信号的接收脉宽，对于不同的脉冲表也可设置单位量程的脉冲数，从而最大限度的保证了对不同型号外接设备的兼容性，同时有利于降低外接设备受干扰产生误报警的可能。 NDT具有多个网络口，可连接家中多台电脑，可在装修时为每个房间布设网络点，而所需成本极低。造型美观大方、安装结构合理，可根据实际情况选择明装或暗埋安装方式，便于设备的安装维护。按照标准配置，备用蓄电池可保证系统在断电情况下工作24小时。电路设计中加装了相关的保护电路，防止对蓄电池的过充、放电，并具备电池损坏报警功能。管理软件采用模块化设计，图形化用户界面，易于使用，运行安全可靠，维护简单、量小，用户管理终端联网运行，操作员分级管理，有可靠的防护手段保证数据库的数据完整、安全及可靠。对于大型小区，系统采用分组的概念来处理大规模应用的需求，分组概念与小区的网络结构无关、其目的是将每套处理系统的管理规模减小，以方便管理。 NDT系统采用双机备份的方式保障中心系统的可靠运作，每台报警主机和监控主机均可设置一台备份主机（各分组管理主机可互为备份主机），一旦主机发生故障，备份主机将立即启动，代替其工作。主机及其备份主机之间保持实时通讯，可保证系统的实时工作不受影响。系统管理软件提供安全管理功能，登录和退出都需密码验证。
