编号: 甬台温监细-06

新建铁路甬台温线站前工程第Ⅰ标段

CFG桩工程

监理实施细则

编制:

审核:

上海华东铁路建设监理有限公司

二OO五年十二月

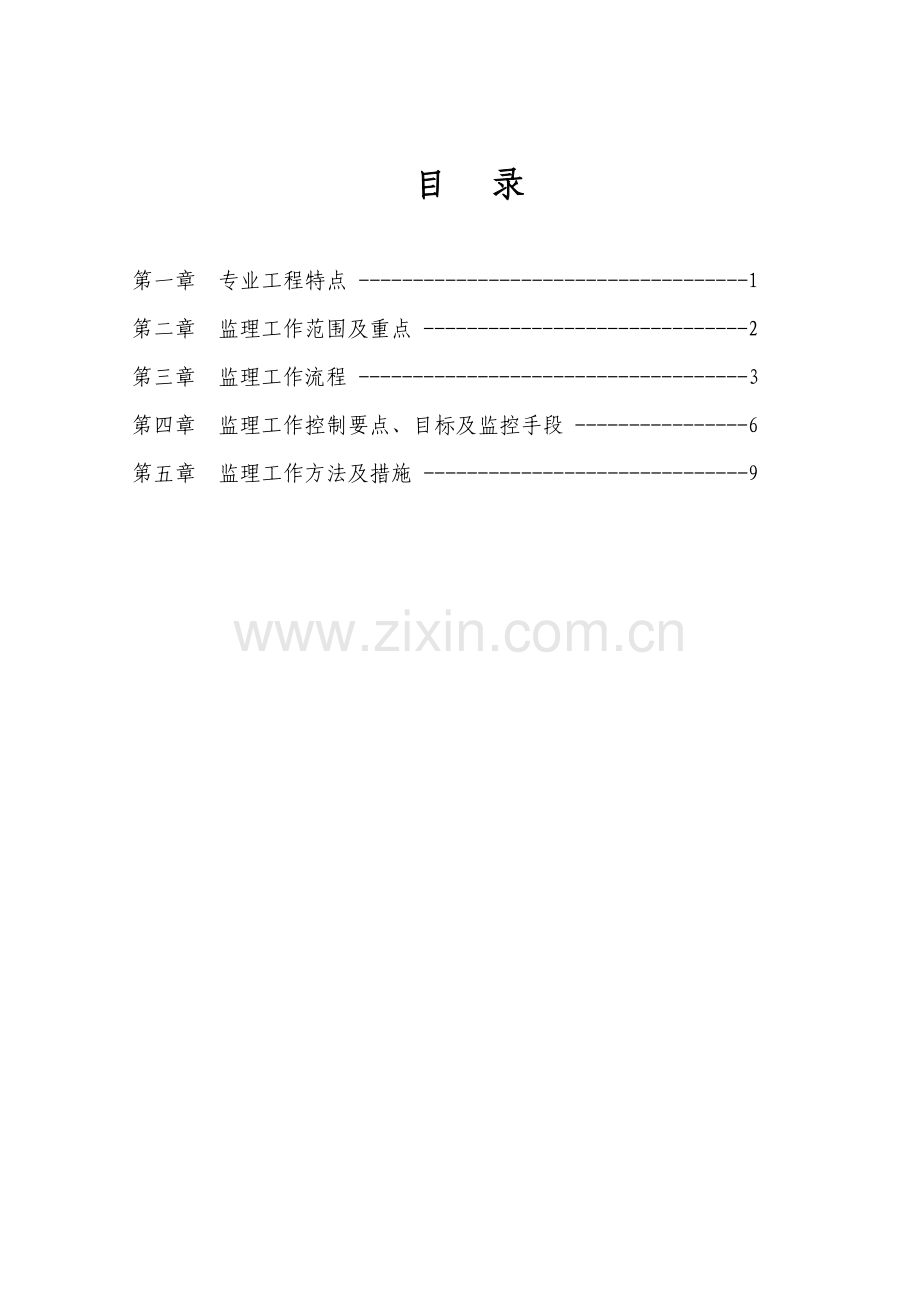

目 录

第一章 专业工程特点 ------------------------------------1
第二章 监理工作范围及重点 ------------------------------2
第三章 监理工作流程 ------------------------------------3
第四章 监理工作控制要点、目标及监控手段 ----------------6
第五章 监理工作方法及措施 ------------------------------9

第一章 专业工程特点
1 CFG桩工程概况
在K148+614.35—K150+860地基为CFG桩。
2 CFG桩工程特点
CFG桩是水泥粉煤灰碎石桩的简称(即cement fIying-ash gravel pile)。它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。CFG桩复合地基通过褥垫层与基础连接，无论桩端落在一般土层还是坚硬土层，均可保证桩间土始终参与工作。由于桩体的强度和模量比桩间土大，在荷载作用下，桩顶应力比桩间士表面应力大。桩可将承受的荷载向较深的土层中传递并相应减少了桩间土承担的荷载。这样，由于桩的作用使复合地基承载力提高，变形减小，再加上CFG桩不配筋，桩体利用工业废料粉煤灰作为掺和料，大大降低了工程造价。
3 CFG桩工程监理细则编制依据：
3.1 新建铁路甬台温线站前工程设计文件
3.2 监理规划
3.3 《铁路建设工程监理规范》(TB10402—2003)
3.4 《铁路路基工程施工质量验收标准》（TB10414—2003）
3.5 《客运专线铁路路基工程施工质量验收暂行标准》（ 铁建设<2005>160号）
3.6 《铁路混凝土工程施工质量验收补充标准》（ 铁建设<2005>160号）
3.7 《建筑桩基检测技术规范》（JGJ106—2003）
3.8 《建筑桩基技术规范》（JGJ94—94）
3.9 施工组织设计

第二章 监理工作范围及重点
第一节 监理工作范围
1检查施工单位CFG桩实施性组织设计和施工工艺设计落实情况；
2检查施工单位的原材料情况和桩机的情况；
3检查施工单位的资质及分包单位资质情况；
4检查岗位作业人员的资质和持证上岗情况；
5测量复核桩位布置；
6检查混凝土配合比是否符合设计和规范要求；
7检查CFG桩质量是否符合设计和规范要求。
第二节 监理工作重点
本工程CFG桩监理工作重点是准备工作、混凝土质量、CFG桩质量。
1 CFG桩准备工作监理工作重点
1.1严格要求CFG桩的施工企业，按有关施工规程、验收标准和设计要求编制施工组织设计，施工中要求施工单位精心组织施工，施工设备需满足质量要求，审核CFG桩实施性施工组织设计。
1.2检查桩设备是否满足施工要求，桩机的架设需满足规范要求，认真复核桩位。
2 混凝土质量监理工作重点
2.1 原材料质量的控制。
2.2 混凝土配合比符合配合比设计要求。
3 CFG桩监理工作重点
3.1严格按工艺要求控制各道工序质量，及时进行施工过程中质量验收和做好隐蔽工程验收签证，自检合格并经监理工程师签认后才能进行下道工序施工。
3.2 检查桩标高设计要求。
3.3 按设计要求施工结束后28天后进行单桩复合地基承载力试验和采用低应变动力试验检测桩身的完整按规范要求抽验并符合规范要求。

第三章 监理工作流程

1 CFG桩工程施工准备阶段的监理工作流程

总监组织监理人员熟悉设计文件

协助建设单位对路基专业施工图会审

参加路基设计技术交底、对承包单位监理交底

审查路基专业施工组织设计

核验路基中线测量成果

审查开工报告并签署意见

审查分包单位资格

第一次工地例会

2 CFG桩工程原材料及设备质量控制监理工作流程

施工单位填报：
“建筑材料报验单”
“进场设备报验单”

监理工程师

检查设备的合格证、自试记录等

检查原材料

同意：
签认：“建筑材料报验单”
“进场设备报验单”

不同意：
不签认：“建筑材料报验单”
“进场设备报验单”

监理单位现场检验质量

承包单位在指定部位
使 用

3 CFG桩质量控制监理工作流程

审核结果
审核结果
中间完工验收
合格
合格
检测

不合格
承包人返工
做好旁站记录
混凝土灌注监理旁站
混凝土检查
试桩检验
l 审批试桩报告
l 审批检验工艺
l 审核审定的指标
l 监理旁站、检查试桩施工
l 检查孔深、孔径、孔位
引孔检查
不合格
承包人重测
同意开工
l 人、材料、机械审核
l 试桩总结审批
l 混凝土配合比试验
l 材料抽检试验
监理审批开工申请
审核结果
监理检查施工测量报验

5

第四章 监理工作控制要点、目标及监控手段
第一节 监理工作控制要点
1 审批施工组织设计
监理要根据路基现场地形地貌、水文、工程地质等情况，审查施工场地布置方案，审查施工组织设计和工艺编制，施工单位保证质量的具体措施方案。
2 路基中线及桩位放线监理
监理要复核路基中线、桩位、线路控制点、水准点，测量复核，其误差闭合后，施工单位才能施工。
2.1 按下列要求检查CFG桩的测量工作：
2.1.1 CFG桩施工前，应对CFG桩所在位置的线路中线进行复核。
2.1.2用全站仪放出路基两侧纵向控制桩，再根据桩位布置图用钢尺逐桩放出桩位，并用小木桩定出每个CFG桩位置。放样后对桩位进行全面检查，确保桩的位置、数量及布设形式准确无误。
2.1.3曲线路段采用偏角法测设曲线，确定桩位。首先测出线路中心，然后从线路中心向曲线外测量出偏心距E值定桩位中心, 用光电测距仪测量时，可采用长弦偏角法。
3 工程施工质量验收的程序和组织按规定如下
3.1桩应由施工单位自检合格后报监理，由监理工程师组织施工单位专职质量检查员等进行验收。监理对全部主控项目（详见验收标准有关规定）进行检查，桩质量验收记录按验收标准规定表格填写。
4 CFG桩基础监理控制要点
4.1 检验桩基轴线位置与设计位置之偏差，桩的纵行和横行的轴线位置允许偏差为5cm。
4.2 检查施工准备工作是否符合要求
4.2.1原材料如水泥、钢筋、砂石料必须符合下述要求：
（1）水泥质量必须符合国家GB175-85和GB1344-85的有关规定。水泥标号不宜低于425号。水下砼严禁采用快硬性水泥。水泥出厂应有合格证和试验单，施工单位按规定进行复试，合格后才能使用。
（2）钢筋质量应符合国家标准《钢筋混凝土钢筋》GB1499—84的有关规定。钢筋必须有出厂质量保证单和试验报告单。
（3）粗、细骨料的质量标准应符合设计及《铁路砌石及砼施工规范》。
（4）监理人员对原材料有怀疑时，可要求施工单位复试，监理单位亦可取样送检。
4.3钻孔：振动沉管至设计深度。桩长由钻杆上标示的刻度线来控制。
4.4混凝土搅拌：混凝土要严格按照试验选定的配合比配置，用搅拌机拌合水泥、粉煤灰、碎石混合料，检查坍落度（宜为3～5cm）。坍落度、拌合时间应按工艺性试验确定的参数进行控制，且拌合时间不少于1min。向管内一次投放混合料，投放数量按试桩时确定的数量进行，投料后留振5～10s。
4.5拔管速率按试桩确定参数进行控制（一般为1.2～1.5m/min），拔管过程中不允许反插，如上料不足，须在拔管过程时空中加料，不允许停拔再投料，拔管至桩顶。施工桩顶标高高于设计标高50cm，浮浆厚度不超过20cm。
4.6桩顶采用湿黏土封顶。
4.7成品保护
1、CFG桩施工完毕，待桩基达到一定强度（一般3-7天）后可进行开槽。
2、土方开挖时不可对设计桩顶标高以下的桩体产生损害，尽量避免扰动桩间土。
3、剔除桩头时先找出桩顶标高位置，用钢钎等工具沿桩周向桩心逐次剔除多余的桩头，直到设计桩顶标高，并把桩顶找平，不可用重锤或重物横向击打桩体，桩头剔至设计标高处，桩顶表面不可出现斜平面。
4、如果在基槽开挖和剔除桩头时造成桩体断至桩顶设计标高以下，必须采取补救措施，可用C20混凝土接桩至设计桩顶标高，接桩过程中保护好桩间土。
4.8监理人员时刻注意检查浆液初凝时间、注浆流量、压力、旋转提升速度等参数是否符合设计要求，并随时做好记录，绘制作业过程曲线。
4.9施工单位应按设计要求数量进行桩承载力的静载试验和无侧限抗压强度试验，监理见证试验，由勘察设计单位现场确认。

CFG桩施工允许偏差、检测方法
序号
检验项目
允许偏差
施工单位检验数量
检验方法
1
桩位
单桩、条形桩基沿垂直轴线方向和群桩基础中的边桩d≤500mm为70mm、d>500 mm为100mm
按成桩总数的2%抽样检验，且每检验批不少于5根
经纬仪或钢尺丈量
条形桩基沿垂直轴线方向和群桩基础中间桩为150mm

2
桩体垂直度
1%
经纬仪或吊线测钻杆倾斜度
3
桩体有效直径
不小于设计值
开挖50～100cm深后，钢尺丈量
4
桩长
+100、0mm

第二节 监理工作目标
1 CFG桩工程施工质量必须达到设计文件、施工合同和监理合同要求的目标值。
2 CFG桩工程一次验收合格率到达100%，缺陷率为0。
第三节 监理监控手段
1 测量或量测监控手段：
1.1 监理部配备全站仪、水准仪等测量仪器，对施工单位的各项测量成果进行复核。
1.2 监理部有专业测量监理工程师，按验收标准要求对施工单位的测量放线成果进行抽查，发现问题要求施工单位重新测量。
1.3 对CFG桩工程进行量测检查验收，测量桩各部尺寸是否符合设计要求。
1.4 对原材料、构配件等的各部尺寸进行测量检查验收，检查外观尺寸是否符合设计要求。
2 试验监控手段：
2.1对混凝土工程进行现场旁站，监督施工单位进行混凝土坍落度试验，见证混凝土试块制做，对重点部位的混凝土试块进行平行试验。
2.2 对各种原材料进场前必须检查其合格证及其质量证明文件，并按规定进行见证取送样试验，必要时进行平行抽检。

第五章 监理工作方法及措施
第一节 监理工作方法
1 旁站监督
在关键部位或关键工序施工过程中，由监理人员在现场进行的监督活动。
2 见证
由监理人员现场监督某工序全过程完成情况的活动。
3 平行检验
项目监理部利用一定的检查或检验手段,在承包单位自检的基础上，对重要的分项工程或对质量有怀疑的材料、预应力钢绞线和混凝土施工质量按照一定的比例独立进行检查或检验的活动。
4 巡视
监理人员对正在施工的部位或工序在现场进行的定期或不定期的监督活动。
5 指令文件
监理工程师适用监理合同赋于指令控制权对施工提出书面的指示和要求。
6 支付控制手段
质量监理以计量支付控制权为保障手段。
7 监理工程师通知单
监理工程师利用口头或书面通知，对任何事项发出指示，并督促承包商严格遵守和执行监理工程师的指示。
7.1 口头通知：对一般工程质量问题或工程事项，口头通知承包商整改或执行,并用监理工程师通知单形式预以确认。
7.2 监理工作联系单：有经验的监理工程师提醒承包商注意的事项，用监理工作联系单形式。
7.3 监理工程师通知单：监理工程师在巡视旁站等各种检查时发现的问题，用监理通知单书面通知承包商，并要求承包商整改后再报监理工程师复查。
7.4 工程暂停令：对承包商违规施工监理工程师预见到会发生重大隐患，应及时下达全部或局部工程暂停令（一般情况下宜事先与业主沟通）。

第二节 监理工作措施
1事前控制措施
在各工程正式施工活动开始前，对各项准备工作及影响质量的各因素和有关方面进行质量控制，是施工阶段质量控制工作的重点，应制订切实可行的控制措施。
1.1 审查施工队伍资质及施工人员素质
审查承包单位承担该项任务的施工队伍及人员资质与条件是否符合要求，经监理工程师审查认可后可进场施工。
1.2 对钢筋、钢绞线和混凝土原材料及配合比的质量控制。
1.3 严格审查施工组织设计或施工方案
对重点部位的施工要求：施工单位在开工前报送详细的施工方案。监理工程师应着重审查：质量保证体系是否健全；主要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理。经监理方审批同意后方可实施。
1.4 施工机械、设备的质量控制
对工程质量有重大影响的施工机械、设备如架桥机、龙门吊和预应力张拉设备等，应审查其设备的选型是否恰当；审查承包单位提供的技术性能的报告中所表明的机械性能是否满足质量要求和适合现场条件；凡不符合质量要求的不能使用。
1.5 严格审查分包单位的资质
未经监理方审查认可和经查不能保证施工质量的分包单位，不得进场施工；督促、检查各分包单位建立质量保证体系。
1.6 做好施工图纸会审工作
1.6.1 总监理工程师或副总监理工程师应组织专业监理工程师认真熟悉施工图纸及有关设计说明和技术资料，了解设计意图和各项技术要求；
1.6.2 核对全套图纸（如边设计边施工，则应该对已有正式图纸）及说明是否齐全、清楚，图中尺寸、坐标、标高及管线是否精确和吻合一致。
2 事中控制措施
2.1 协助施工单位建立和完善工序控制体系。把影响工序质量的因素都纳入管理状态。对重要工序应建立质量管理点，及时检查或审核各分包单位提交的质量统计分析资料和质量控制图表。
2.2 监理部应按质量计划目标要求，督促施工单位加强施工工艺管理，认真执行工艺标准和操作规程，以提高项目质量稳定性；加强工序控制，对隐蔽工程实行验收签证制，对关键部位进行旁站监理，中间检查和技术复核，防止质量隐患。各专业监理工程师还要做好工作日记，认真做好数据统计和数理分析，对不符合质量标准的提出专题报告，由总监理工程师签发送业主及施工单位。检查施工单位是否严格按照施工规范和设计图纸要求进行施工。监理工程师应经常深入现场检查施工质量，如发现有不按照规范和设计要求施工而影响工程质量时，应及时向施工单位负责人提出口头整改意见或工地巡视单，如整改不力或坚持不改，由总监理工程师直接向施工单位签发书面整改通知单。
2.3 监理部在接到隐蔽工程报验单后应及时派监理工程师做好验收工作（但应事先确保各分包单位在提交隐蔽工程验收单前已认真做好自检工作）。在验收过程中如发现施工质量不符合设计要求，必要时应以整改通知书的形式通知施工单位，待其整改后重新进行验收，未经复验签证一律不得进行隐蔽。
2.4 监理工程师应认真履行监督职责，深入施工现场，达到预控为主，及时发现，早期处理，防止漏检和失检。
2.5 组织现场质量协调会。及时分析、通报工程质量状况，并协调有关单位间的业务活动。
2.6 坚持记好质量监理日记。认真做好统计数据处理分析，对不符合质量标准的提出报告，加以处理。
3 事后控制措施
3.1 督促施工单位做好竣工验收的各项资料，做好竣工验收前的各项工作。

2005年12月
