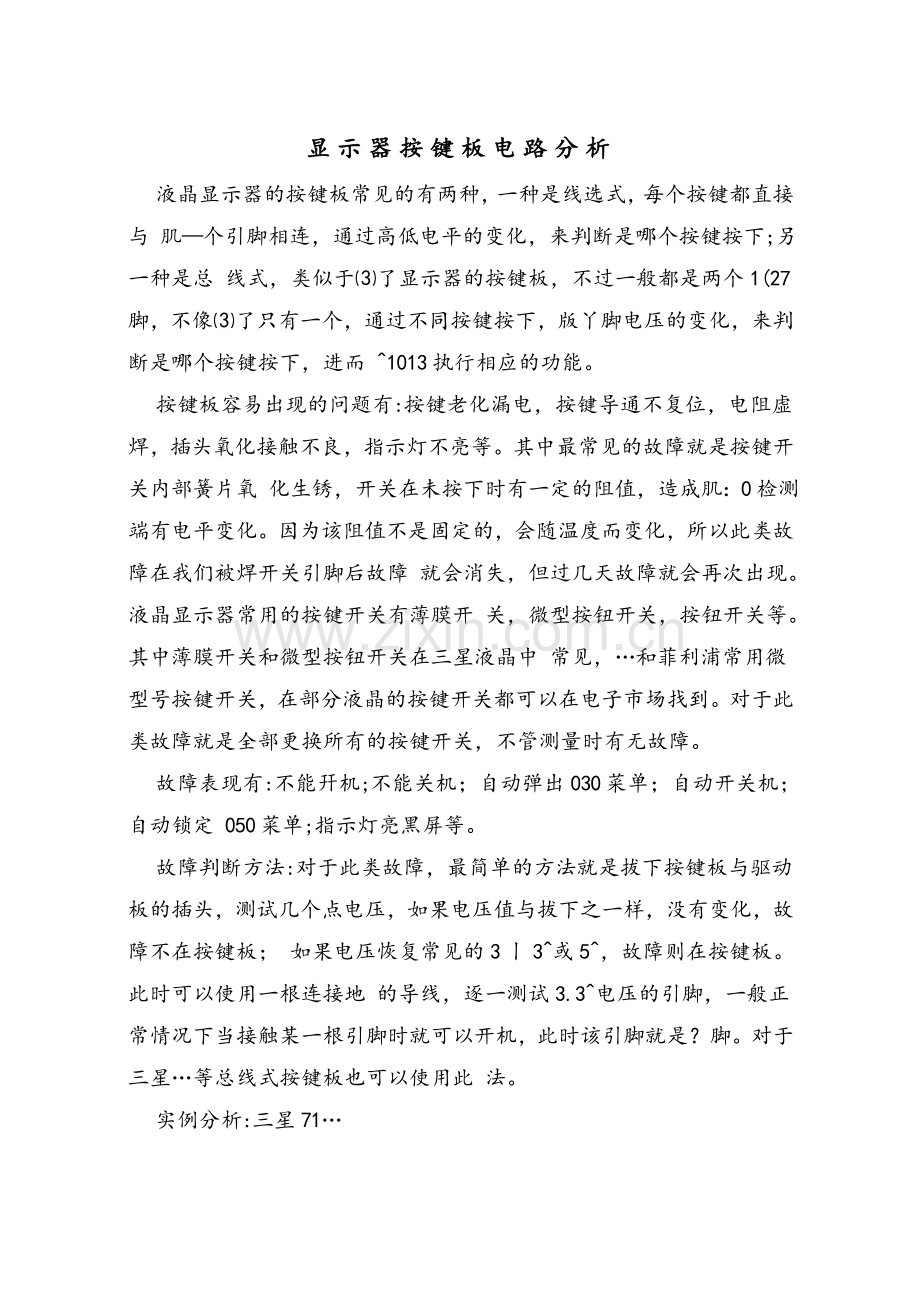

显示器按键板电路分析
液晶显示器的按键板常见的有两种，一种是线选式，每个按键都直接与 肌—个引脚相连，通过高低电平的变化，来判断是哪个按键按下;另一种是总 线式，类似于⑶了显示器的按键板，不过一般都是两个1(27脚，不像⑶了只有 一个，通过不同按键按下，版丫脚电压的变化，来判断是哪个按键按下，进而 ^1013执行相应的功能。
按键板容易出现的问题有:按键老化漏电，按键导通不复位，电阻虚焊，插 头氧化接触不良，指示灯不亮等。其中最常见的故障就是按键开关内部簧片氧 化生锈，开关在未按下时有一定的阻值，造成肌：0检测端有电平变化。因为该 阻值不是固定的，会随温度而变化，所以此类故障在我们被焊开关引脚后故障 就会消失，但过几天故障就会再次出现。液晶显示器常用的按键开关有薄膜开 关，微型按钮开关，按钮开关等。其中薄膜开关和微型按钮开关在三星液晶中 常见，…和菲利浦常用微型号按键开关，在部分液晶的按键开关都可以在电子 市场找到。对于此类故障就是全部更换所有的按键开关，不管测量时有无故障。
故障表现有:不能幵机;不能关机；自动弹出030菜单；自动开关机；自动锁定 050菜单;指示灯亮黑屏等。
故障判断方法:对于此类故障，最简单的方法就是拔下按键板与驱动板的插 头，测试几个点电压，如果电压值与拔下之一样，没有变化，故障不在按键板； 如果电压恢复常见的3丨3^或5^，故障则在按键板。此时可以使用一根连接地 的导线，逐一测试3.3^电压的引脚，一般正常情况下当接触某一根引脚时就可 以开机，此时该引脚就是？脚。对于三星…等总线式按键板也可以使用此 法。
实例分析:三星71…

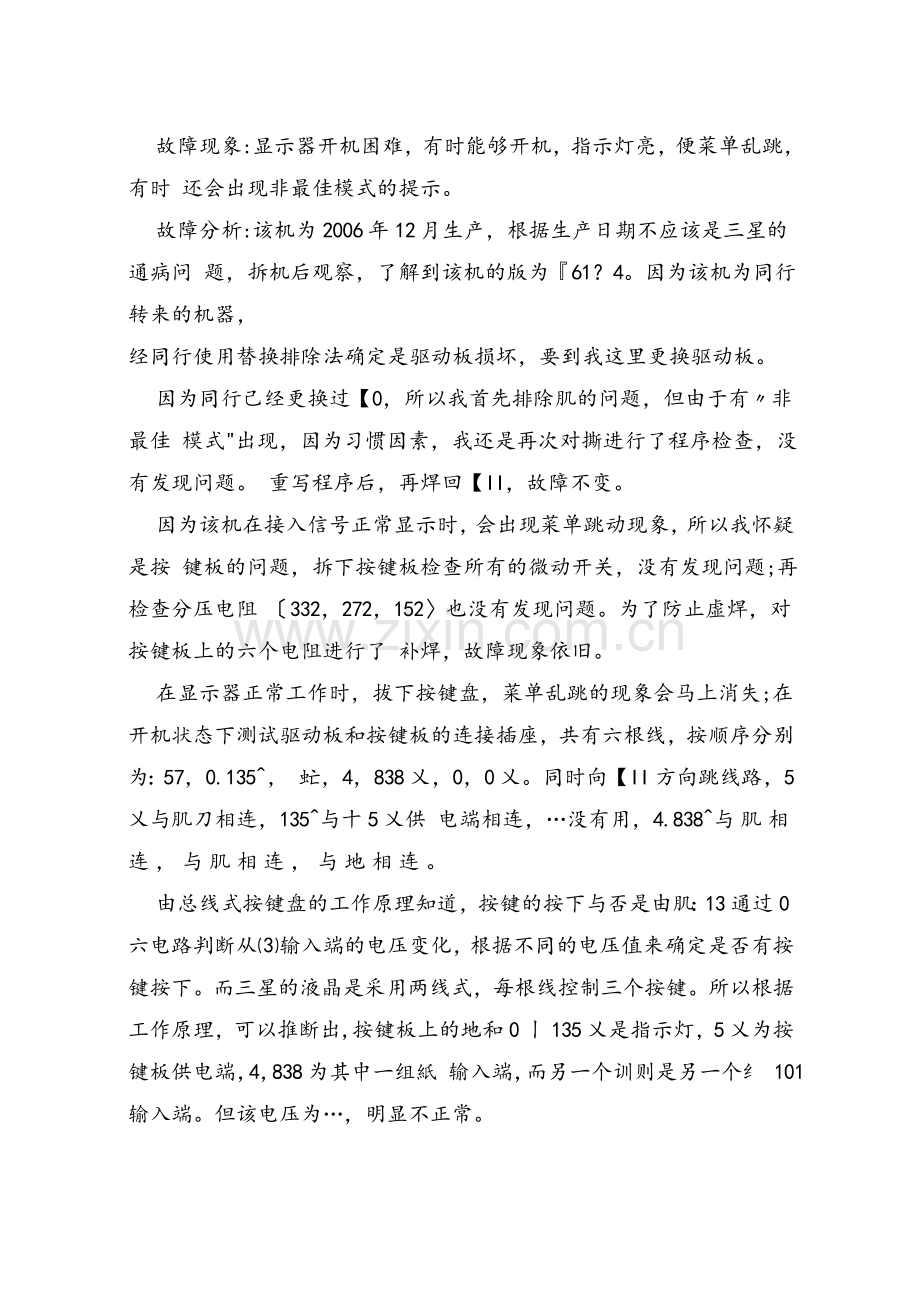

故障现象:显示器开机困难，有时能够开机，指示灯亮，便菜单乱跳，有时 还会出现非最佳模式的提示。
故障分析:该机为2006年12月生产，根据生产日期不应该是三星的通病问 题，拆机后观察，了解到该机的版为『61？4。因为该机为同行转来的机器，
经同行使用替换排除法确定是驱动板损坏，要到我这里更换驱动板。
因为同行己经更换过【0，所以我首先排除肌的问题，但由于有〃非最佳 模式"出现，因为习惯因素，我还是再次对撕进行了程序检查，没有发现问题。 重写程序后，再焊回【II，故障不变。
因为该机在接入信号正常显示时，会出现菜单跳动现象，所以我怀疑是按 键板的问题，拆下按键板检查所有的微动开关，没有发现问题;再检查分压电阻 〔332，272，152〉也没有发现问题。为了防止虚焊，对按键板上的六个电阻进行了 补焊，故障现象依旧。
在显示器正常工作时，拔下按键盘，菜单乱跳的现象会马上消失;在开机状 态下测试驱动板和按键板的连接插座，共有六根线，按顺序分别为：57，0.135^， 虻，4，838乂，0，0乂。同时向【II方向跳线路，5乂与肌刀相连，135^与十5乂供 电端相连，…没有用，4.838^与肌相连，与肌相连，与地相连。
由总线式按键盘的工作原理知道，按键的按下与否是由肌：13通过0六电路判 断从⑶输入端的电压变化，根据不同的电压值来确定是否有按键按下。而三星 的液晶是采用两线式，每根线控制三个按键。所以根据工作原理，可以推断出, 按键板上的地和0丨135乂是指示灯，5乂为按键板供电端，4，838为其中一组紙 输入端，而另一个训则是另一个纟 101输入端。但该电压为…，明显不正常。
同时在测量时还发现，当使用数字表的红表笔测试该脚时，显示器会随着表笔 的接触而自动开关机。再测量按键板的插座，发现插座的该脚与电路板不通， 但与驱动板的【II之间是相通的，问题发现了。找一根细导线，把按键板的两 端连接后做好固定，再接上驱动板，可以正常开关机，01故障解决。多说一 点:非最佳模式的出现，是因为主机送来的信号是8502，场频太高所致，调低 后就没有了。
常见的(^了按键板方案显示器的按键都为总线串联式，但与液晶的总 线串联式有所区别，一般是所有的按键都有一条仙丫线选择，而不像液晶是两 条线，081显示器按键板电路如图所示。
液晶显示器总线式按键板工作原理
总线式液晶方案使用的也比较多，不过因为厂家不同，设计的思路也有所 不同，可分为如下几种：
1.三星液晶和…液晶等品牌的液晶为减小安装尺寸，按键板使用薄膜按键， 指示灯使用贴片发光二极管，并使用单灯闪烁和直壳来表示有无微信号接入。 三星总线式按键板如上图所示，按键板与驱动板的连线使用柔性电缆。
该电路的工作原理与显示器的工作原理相同，一般与驱动板只有四线 相连，一根地线，一根指示灯，两根1(27线。
按键板上的按键接入不同阻值的电阻，与供电端的电阻构成分压电路，时⑶ 的版丫端检测这个分压，再通过内部的IV八电路将模拟电压转换成数字信号， 与预先存储的数据相比较，如果符合就执行相应按键的动作功能；如果不符合则 没有反应。一般这个分压为0.7、、1農IV、2.8、、31 4】、5乂等。如 果某个按键老化漏电，就会在X…出现不稳压的漏电分压，当这个分压与某个 按键的分压相同时，就会在屏幕上弹出相应的执行功能，导致不该出现的030 菜单出现或自动调整某项功能。正常情况下，三星的液晶按键板一般使用六键 方案，按键板与驱动板的连接使用五线连接，其电压分别为^5^、^1.95^、^4 名5乂、十4 85乂、其中巧乂是直接通过电阻接在乂⑶端，屮1』5^接1^0 指示灯，两个^4.85^接肌：0引脚，也就是肌13是根据这两个引脚的电压变化来 判断某一个按键状态的。
明基的液晶按键板方案多数使用线选式，但也有个别的使用总线式，下 图就是明基即710液晶显示器使用的按键板方案，三根线直接连在对应引 脚，81、敗、83使用11^电阻，84、奶、肪使用101^0电阻，每根线上连接两 个按键。
液晶显示器线选式按键板工作原理
液晶显示器有几个按键就有几根连线与说：0相通，再加上地线和指示灯的 两根线，按键板与驱动板就需要有…3根线。正常情况下，按键没有按下时，
各控制线上的电压应为5^或3，决定于版，在测试驱动板上的按键板插座
时，应该有的插针，（^一般只有一个是⑶!)，还有两个电压是 变化的，随着开乂关机变化，在2.8^左右到训之间变化，这是指示灯。利用这 个特点，对于没有规格书的驱动板我们就可以通过测电压来判断哪些是按键， 哪些是指示灯连线，如图所示。对于3.3^电压的控制脚，可以直接与地相连， 再观察电流表变化，当电流有变化时其短接脚就是？0#1识引脚。大部分液晶显 示器都釆用线选式。
