高清网络广告机播放盒设置.doc

12

尺寸图

8901解码板简要说明

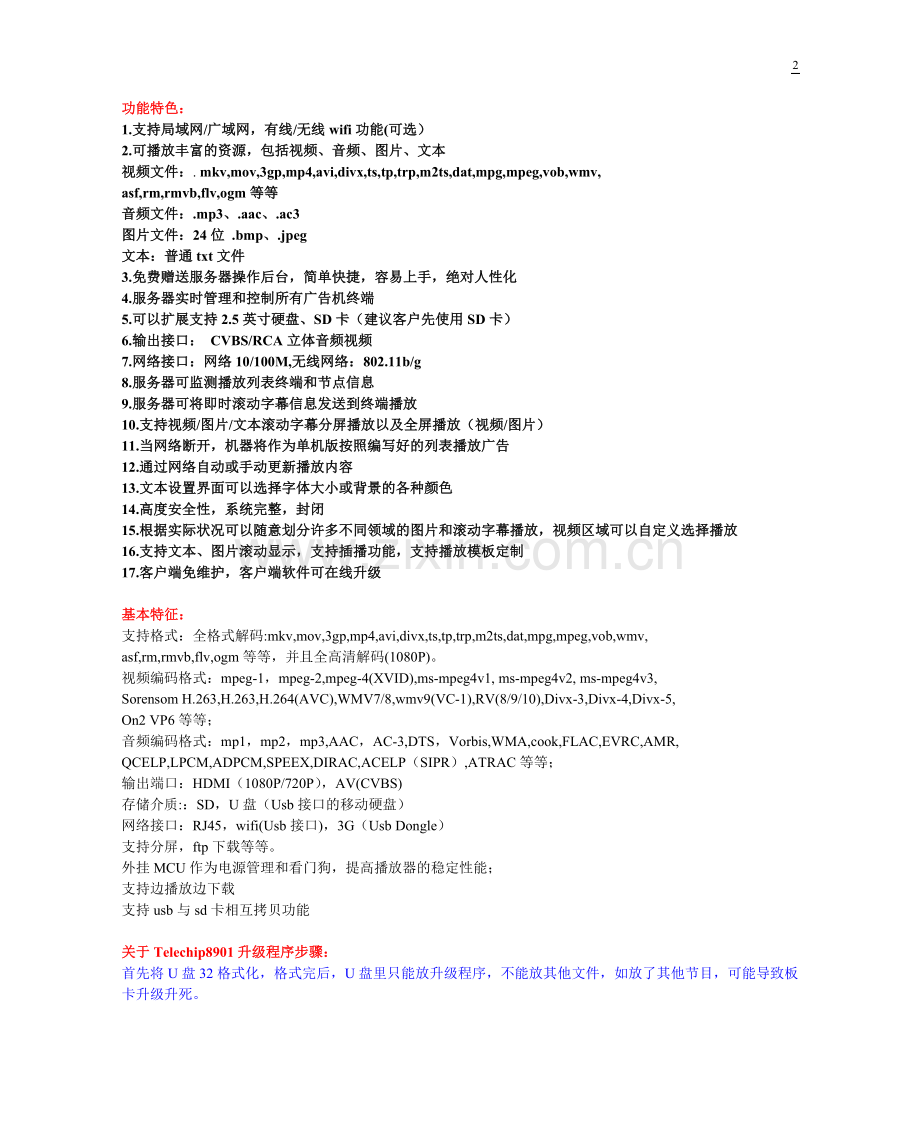

功能特色：
1.支持局域网/广域网，有线/无线wifi功能(可选）
2.可播放丰富的资源，包括视频、音频、图片、文本
视频文件：. mkv,mov,3gp,mp4,avi,divx,ts,tp,trp,m2ts,dat,mpg,mpeg,vob,wmv,
asf,rm,rmvb,flv,ogm等等
音频文件：.mp3、.aac、.ac3
图片文件：24位 .bmp、.jpeg
文本：普通txt文件
3.免费赠送服务器操作后台，简单快捷，容易上手，绝对人性化
4.服务器实时管理和控制所有广告机终端
5.可以扩展支持2.5英寸硬盘、SD卡（建议客户先使用SD卡）
6.输出接口： CVBS/RCA立体音频视频
7.网络接口：网络10/100M,无线网络：802.11b/g
8.服务器可监测播放列表终端和节点信息
9.服务器可将即时滚动字幕信息发送到终端播放
10.支持视频/图片/文本滚动字幕分屏播放以及全屏播放（视频/图片）
11.当网络断开，机器将作为单机版按照编写好的列表播放广告
12.通过网络自动或手动更新播放内容
13.文本设置界面可以选择字体大小或背景的各种颜色
14.高度安全性，系统完整，封闭
15.根据实际状况可以随意划分许多不同领域的图片和滚动字幕播放，视频区域可以自定义选择播放
16.支持文本、图片滚动显示，支持插播功能，支持播放模板定制
17.客户端免维护，客户端软件可在线升级

基本特征：
支持格式：全格式解码:mkv,mov,3gp,mp4,avi,divx,ts,tp,trp,m2ts,dat,mpg,mpeg,vob,wmv,
asf,rm,rmvb,flv,ogm等等，并且全高清解码(1080P)。
视频编码格式：mpeg-1，mpeg-2,mpeg-4(XVID),ms-mpeg4v1, ms-mpeg4v2, ms-mpeg4v3,
Sorensom H.263,H.263,H.264(AVC),WMV7/8,wmv9(VC-1),RV(8/9/10),Divx-3,Divx-4,Divx-5,
On2 VP6等等；
音频编码格式：mp1，mp2，mp3,AAC，AC-3,DTS，Vorbis,WMA,cook,FLAC,EVRC,AMR,
QCELP,LPCM,ADPCM,SPEEX,DIRAC,ACELP（SIPR）,ATRAC等等；
输出端口：HDMI（1080P/720P），AV(CVBS)
存储介质:：SD，U盘（Usb接口的移动硬盘）
网络接口：RJ45，wifi(Usb接口)，3G（Usb Dongle）
支持分屏，ftp下载等等。
外挂MCU作为电源管理和看门狗，提高播放器的稳定性能；
支持边播放边下载
支持usb与sd卡相互拷贝功能

关于Telechip8901升级程序步骤：
首先将U盘32格式化，格式完后，U盘里只能放升级程序，不能放其他文件，如放了其他节目，可能导致板卡升级升死。

关于配置文件(config.txt)的制作：
配置文件指明机器的ID号，机器的ip，子网掩码，管理服务器的ip，ftp服务器的ip，ftp登陆名，密码，以及定时开关机的时间等等内容。
其格式如下：
Mc_ID:00123 指：群组号：00和机器号：123
LocalIP:192.168.1.123 指：板卡本身的IP地址
LocalDNS:192.168.1.1 指：DNS服务器IP地址
LocalGate:192.168.1.1 指：电脑的网关IP地址
LocalMask:255.255.255.0 指：电脑的子网掩码

ServerIP:192.168.1.229 指：服务器IP，电脑本地连接的IP地址
ftp_url:ftp://192.168.1.229/data/ 指：ftp服务器的IP地址，下载更新节目时用到的
ftp_user:mjktech 指：ftp服务器的用户名
ftp_pw:mjktech88 指：ftp服务器的秘密

interface:cable/wifi 指：上网方式，有线还是无线
timer:06:00-11:00,11:30-20:00,20:00-22:00 指：定时开关机的设置
1，其中Mc_ID项指明本机的ID，ServerIP指明的是管理服务器的IP，ftp_url和ftp_user和ftp_pw分别指明的是ftp服务器的路径用户名和密码。
2，interface指明的是网络接口，可以填写cable表示用有线网络，wifi表示用wifi网络，3G表示用3G网络。
3，timer字段用来指明定时开关机的时间段，最大可以指明5个时间段；
4，配置好config.txt后，把该文件拷贝到U盘中，然后插到解码板的Usb上，当解码板识别到U盘后，就会自动进行配置，以后一直用这个配置，直到识别到新的config.txt.

关于播放列表的制作：
我们的播放列表可以用来指定分屏播放的位置，视频播放列表，图片播放列表等3个内容；
他们的格式如下述:
$video(8,8,1440,980)
$bmp(1460,16,400,1080,60)
$sub(8,990,1440,55)

[flash.flv]
[E159.vob]
[Surf.mp4]
[01.mpg]
[123.avi]
[800x600.avi]
[800x600.avi]
[720x480.avi]
[123.avi]
[E159.vob]
[Surf.mp4]

{bmp00.bmp}
{bmp01.bmp}
{bmp02.bmp}
1，其中$video的4个参数用来指定视频播放框的位置，前两个表示视频左上角的x,y坐标，后两个表示宽和高。
2，$bmp的4个参数用来指定图片播放框的位置，前两个表示视频左上角的x,y坐标，后两个表示宽和高，最后一个参数用来表示每个图片播放的时间长度。
3，$sub的4个参数用来指定流水字播放框的位置，前两个表示视频左上角的x,y坐标，后两个表示宽和高，注意：最大高度不能超过60；
4，下面的部分分别是视频和图片的播放列表，他们分别按照这里指定的顺序进行播放；视频播放列表用方括弧标识，图片的播放列表用花括弧标识，图片支持jpg和bmp两种格式。流水字文件以AD.txt进行编辑；
5，上面的坐标，高，宽都是以像素为单位的，样本的播放列表以HDMI 1080作为输出，整个屏幕的分辨率为1920x1080。
6，如果不需要进行分屏操作，编辑$video, $bmp, $sub这些项目就好了，在没有playlist.txt的情况下，播放器将自动循环播放存储介质中的视频节目；

如何联网:
这里只讲述ftp服务器和管理服务器都在同一台机器上运行的情况，不在同一台机器，是一样的原理；
1,运行管理服务器netServer.exe, 该程序会自动建立D://ServerDir,D://ServerDir/data/,D:/ServerDir/log/，D://ServerDir/playlist/等目录，我们在要下载的文件拷贝到该文件夹下面。
2,安装ftp服务器FileZilla_Server.exe，用户也可以使用自己习惯的ftp服务器，并新建用户，设置密码，ftp目录设置为D://ServerDir就可以了；请注意与播放器中的config.txt中指定的ftp用户名，密码，路径要一致；
3，在管理服务器中的设备登记，播放器中的config.txt的Mc_ID前两位为组号，后3位为用户号；
4，开启播放盒，就会看到播放盒在管理服务器中登陆的信息了。
如何设置ftp服务器：
1， 安装ftp服务器，都请按缺省安装其选项；
2， 在开始菜单-》程序-》FileZilla Server中选择FileZilla Server interface,开启ftp管理界面；
登陆后打开菜单中 Edit中的子菜单项，准备增加用户，设置用户密码，以及选择下载的主目录，通常我们选择管理服务器自动生成的d:/ServerDir/为主目录，如下图

如何设置和操作管理服务器:
1,打开netServer.exe,选中设备登记，这里的群组号和用户号为播放盒中设置的Mc_ID,用来区分播放盒；

3， 如果设备登陆了，我们就可以通过设备管理和群组管理对播放盒进行下载，查询，控制，发流水字等操作了。

关于播放列表的制作：
（打开服务器AD服务器，在主界面的右下角点击编辑播放列表按钮，出现以下界面）

操作方法:
打开播放列表编辑窗口后，首先可以选择你需要编辑的节目源所在路径（右上方窗口，默认路径为ftp下载目录。
左上方有三个单选栏，分别是图片，视频，滚动字，在这里可以选择你需要建立的项目，新建后就可以在播放版面对他的位置进行调整，调整方式可以通过鼠标拖动，也可在下方手动设置。
在播放版面选中video image subtitle 后该区域变成红色，在右方的列表框内就可以编辑在该区域内的节目播放列表了，具体的方式是上面列表框为节目源，选中你需要播放的节目点击后就就会出现在下方列表框，就表示添加成功。
在选中图片image区域的时候需要填入时间间隔，表示间隔多长时间播放下一组图片。单位为秒。
编辑完成后可以另存为会自动生成一个playlist.txt,把该文件拷入U盘或SD卡就可以了。也可以通过上传，然后下载到卡内。

储存卡里的内容

遥控器按键操作说明

一：功能选择（播放状态，按停止键，再按DISPLAY键进入以下画面）

1， 当前时间：设置机器的年、月、日、小时、分钟、秒钟。如下图：

2， 时间设置：设置机器的定时开关机。比如设置：06:00-11:00和11:30-20:00这2个时间段，早上06:00-11:00的时间段是播放时间，11:00-11:30的时间段是关机时间，11:30-20:00的时间段是播放时间，20:00-06:00的时间段是关机时间。

3， 视频调整：此功能待制作。
4， 系统设定：机器的显示语言（中文/英文）、制式（PAL/NTSC）、电视类型(宽频/全频/原始大小/屏幕自动/4:3)、分辨率（自动/SD(I)/SD(P)/720P/1080P/1080I）、回复出厂设置。如下图：（选择功能请按左右键）

5， 网络设定：查看config.txt文档配置文件的参数。如下图：（此功能只能查看，不能在界面修改，修改必须重新设置config.txt，等于就是config.txt的内容导入了以下界面，是方便查看是否正确）

6， 杂项：设置机器的实时时间显示、图片播放时间、天气预报、生成日志文件、mp3+图片。如下图：（生成日志文件、mp3+图片此功能待定作）

二：遥控器按键说明
POWER 开关键
▲ ▼ 方向键，在菜單項 上、下、左、右键，左键：复制文件功能，右键：粘贴文件功能。
下一曲功能
上一曲功能
为停止键
为播放键
为确认键
VOL-,VOL+ 为音量加减功能
DISPLAY 设置菜单
A-B 删除按键
SETUP 返回按键
MUTE 静音键
快速定位键：数字键，按1播放文件对应的第一个节目，按2播放文件对应的第二个节目，以此类推，按9播放文件对应的第九个节目
