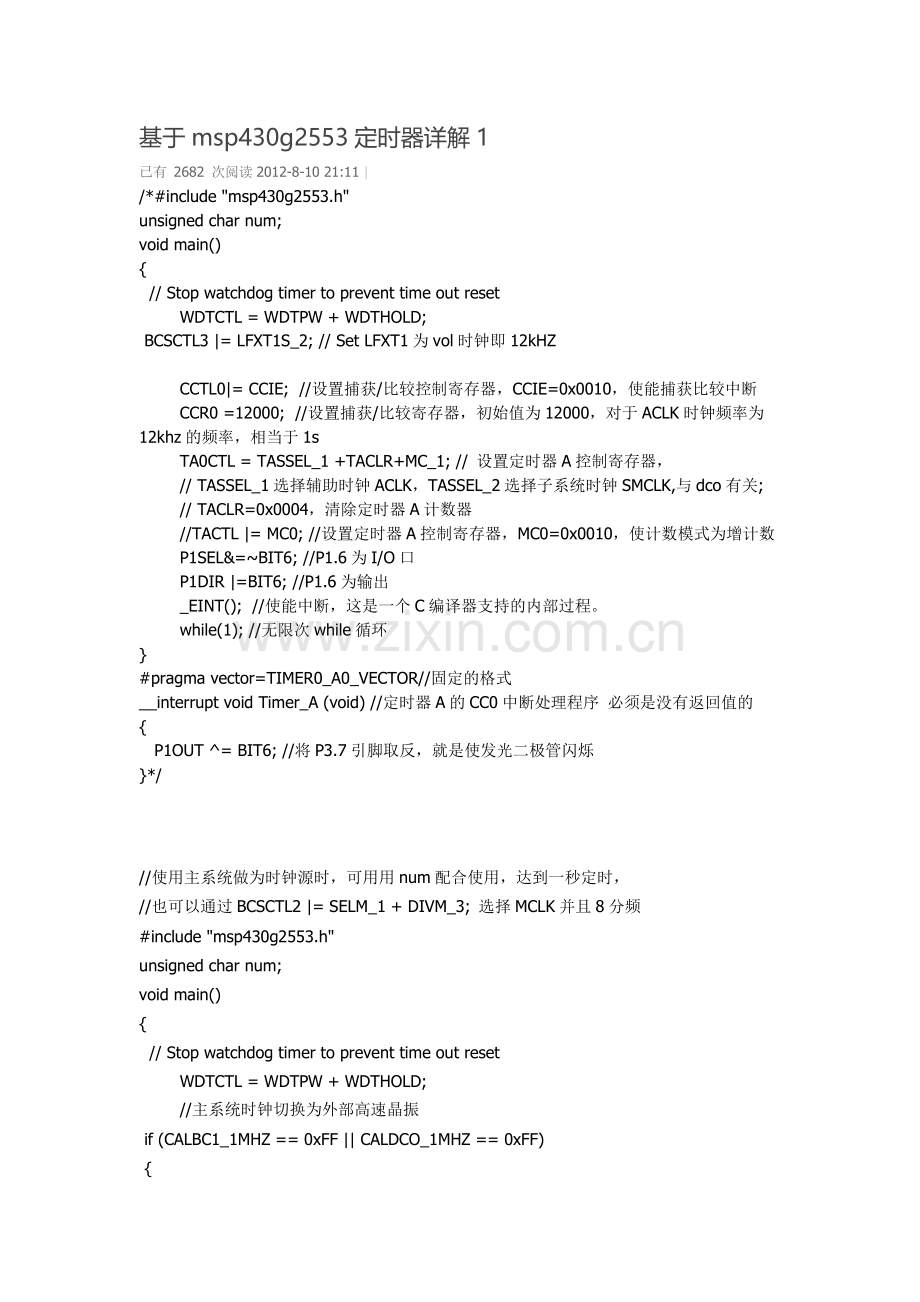

基于msp430g2553定时器详解1 已有 2682 次阅读2012-8-10 21:11 | /*#include "msp430g2553.h" unsigned char num; void main() { // Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD; BCSCTL3 |= LFXT1S_2; // Set LFXT1为vol时钟即12kHZ CCTL0|= CCIE; //设置捕获/比较控制寄存器，CCIE=0x0010，使能捕获比较中断 CCR0 =12000; //设置捕获/比较寄存器，初始值为12000，对于ACLK时钟频率为12khz的频率，相当于1s TA0CTL = TASSEL_1 +TACLR+MC_1; // 设置定时器A控制寄存器， // TASSEL_1选择辅助时钟ACLK，TASSEL_2选择子系统时钟SMCLK,与dco有关; // TACLR=0x0004，清除定时器A计数器 //TACTL |= MC0; //设置定时器A控制寄存器，MC0=0x0010，使计数模式为增计数 P1SEL&=~BIT6; //P1.6为I/O口 P1DIR |=BIT6; //P1.6为输出 _EINT(); //使能中断，这是一个C编译器支持的内部过程。 while(1); //无限次while循环 } #pragma vector=TIMER0_A0_VECTOR//固定的格式 __interrupt void Timer_A (void) //定时器A的CC0中断处理程序必须是没有返回值的 { P1OUT ^= BIT6; //将P3.7引脚取反，就是使发光二极管闪烁 }*/ //使用主系统做为时钟源时，可用用num配合使用，达到一秒定时， //也可以通过BCSCTL2 |= SELM_1 + DIVM_3; 选择MCLK并且8分频 #include "msp430g2553.h" unsigned char num; void main() { // Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD; //主系统时钟切换为外部高速晶振 if (CALBC1_1MHZ == 0xFF || CALDCO_1MHZ == 0xFF) { while(1); // If calibration constants erased, trap CPU!! } // Configure Basic Clock BCSCTL1 = CALBC1_1MHZ; // Set range DCOCTL = CALDCO_1MHZ; // Set DCO step + modulation*/ CCTL0|= CCIE; //设置捕获/比较控制寄存器，CCIE=0x0010，使能捕获比较中断 CCR0 =10000; //设置捕获/比较寄存器，初始值为10000，对于MCLK时钟频率为1Mhz的频率，相当于1s TA0CTL = TASSEL_2 +TACLR+MC_1; // 设置定时器A控制寄存器， // TASSEL_1选择辅助时钟ACLK，TASSEL_2选择子系统时钟SMCLK,与dco有关; // TACLR=0x0004，清除定时器A计数器 //TACTL |= MC0（MC_1）; //设置定时器A控制寄存器，MC0=0x0010，使计数模式为增计数 P1SEL&=~BIT6; //P1.6为I/O口 P1DIR |=BIT6; //P1.6为输出 _EINT(); //使能中断，这是一个C编译器支持的内部过程。 while(1); //无限次while循环 } #pragma vector=TIMER0_A0_VECTOR//固定的格式 __interrupt void Timer_A (void) //定时器A的CC0中断处理程序必须是没有返回值的 { num++; if(num==100) { P1OUT ^= BIT6; //将P3.7引脚取反，就是使发光二极管闪烁 num=0; } } 基于msp430g2553定时器详解2 已有 374 次阅读2012-8-10 21:12 | ////*****重庆三峡学院电子与信息工程学院创新实验室唐老鸭*****//// #include "msp430g2553.h" unsigned char num=0; void main (void) { // Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD; BCSCTL3 |= LFXT1S_2; // Set LFXT1为vol时钟即12kHZ CCR0 =6000; // CCTL0|= CCIE; //设置捕获/比较控制寄存器，CCIE=0x0010，使能捕获比较中断 CCR1 =3000; //设置捕获/比较寄存器，初始值为12000，对于ACLK时钟频率为12khz的频率，相当于1s // CCTL2=CCIE; CCR2 = 1500; TA0CTL = TASSEL_1 +TACLR+MC_1+TAIE; // 设置定时器A控制寄存器， // TASSEL_1选择辅助时钟ACLK，TASSEL_2选择子系统时钟SMCLK,与dco有关; // TACLR=0x0004，清除定时器A计数器 //TACTL |= MC0（MC_1）; //设置定时器A控制寄存器，MC0=0x0010，使计数模式为增计数 P1DIR |=BIT6+BIT0+BIT3; _EINT(); //使能中断，这是一个C编译器支持的内部过程。 while(1); //无限次while循环 } #pragma vector=TIMER0_A1_VECTOR//固定的格式,必须为TIMERA1_VECTOR， __interrupt void Timer_A (void) //定时器A的CC0中断处理程序必须是没有返回值的 { switch( TAIV ) { case 2: P1OUT ^= BIT0; //优先级最高 //CCR1 += 3000; // 必须的，否则将重0计数到最大 break; case 4: P1OUT ^= BIT6; //CCR2 +=6000;// 必须的，否则将重0计数到最大 break; case 10: num++; P1OUT ^= BIT3; if(num==5) CCTL1=CCIE; if(num==10) CCTL2=CCIE; if(num==15) { CCTL1=0; CCTL2=0; num=0; } break; } } //要是使用的持续计数模式，则应该每次进入中断后CCRx +=6000，确保每次重指定的数值开始计数基于msp430g2553定时器详解3 已有 341 次阅读2012-8-10 21:13 | #include "msp430g2553.h" unsigned char num; void main() { // Stop watchdog timer to prevent time out reset WDTCTL = WDTPW + WDTHOLD; BCSCTL3 |= LFXT1S_2; // Set LFXT1为vol时钟即12kHZ CCTL0|= CCIE; //设置捕获/比较控制寄存器，CCIE=0x0010，使能捕获比较中断 CCR0 =12000; //设置捕获/比较寄存器，初始值为12000，对于ACLK时钟频率为12khz的频率，相当于1s TA0CTL = TASSEL_1 +TACLR+MC_1; // 设置定时器A控制寄存器， // TASSEL_1选择辅助时钟ACLK，TASSEL_2选择子系统时钟SMCLK,与dco有关; // TACLR=0x0004，清除定时器A计数器 //TACTL |= MC0; //设置定时器A控制寄存器，MC0=0x0010，使计数模式为增计数 P1SEL&=~BIT6; //P1.6为I/O口 P1DIR |=BIT6; //P1.6为输出 _EINT(); //使能中断，这是一个C编译器支持的内部过程。 if(TA0CTL|0xfe==0xff) P1OUT ^= BIT6; //将P1.6引脚取反，就是使发光二极管闪烁 while(1); }
