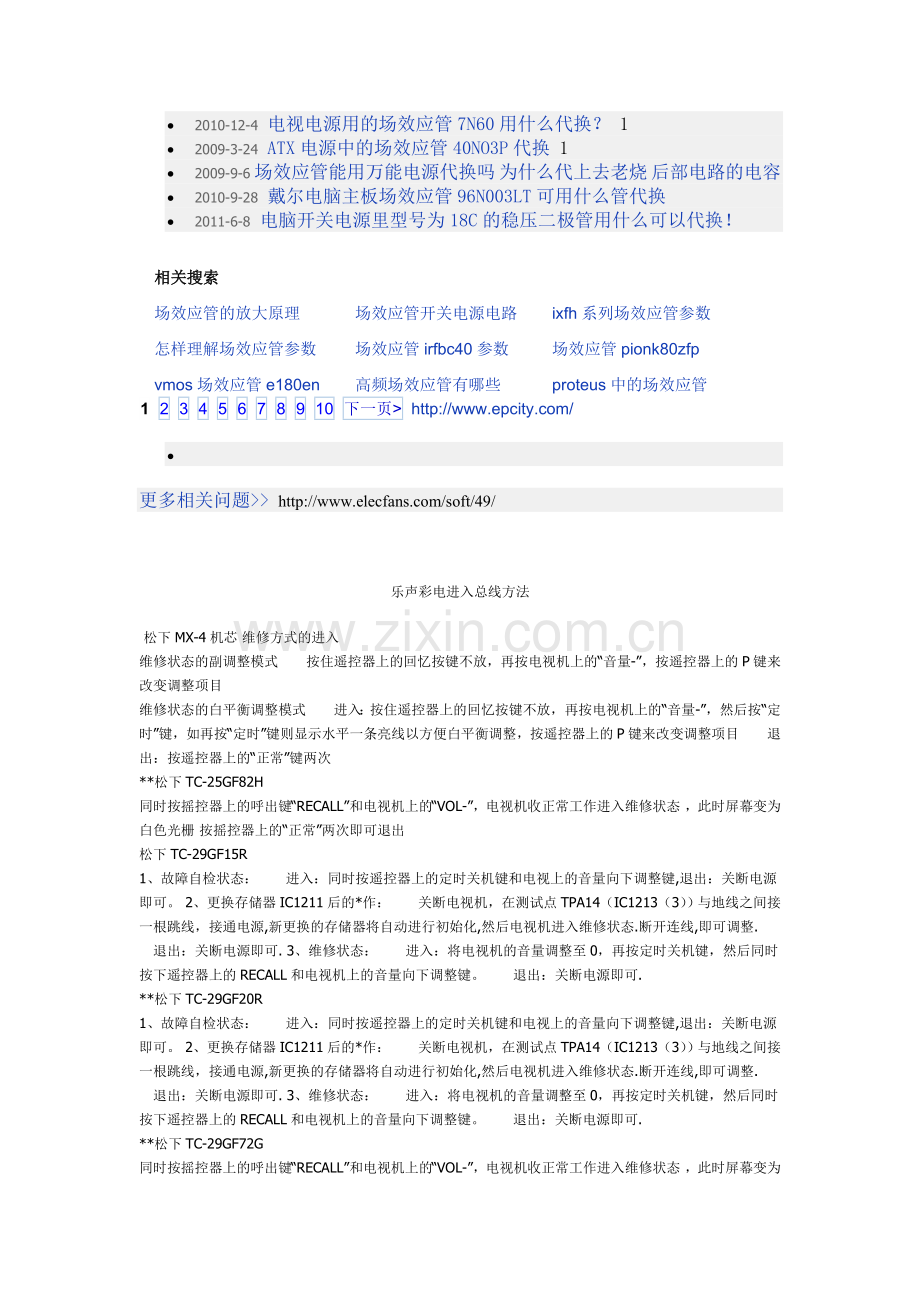

乐声彩电进入总线方法
 松下MX-4机芯 维修方式的进入
维修状态的副调整模式　　按住遥控器上的回忆按键不放，再按电视机上的“音量-”，按遥控器上的P键来改变调整项目　　
维修状态的白平衡调整模式　　进入：按住遥控器上的回忆按键不放，再按电视机上的“音量-”，然后按“定时”键，如再按“定时”键则显示水平一条亮线以方便白平衡调整，按遥控器上的P键来改变调整项目　　退出：按遥控器上的“正常”键两次
**松下TC-25GF82H
同时按摇控器上的呼出键“RECALL”和电视机上的“VOL-”，电视机收正常工作进入维修状态 ，此时屏幕变为白色光栅 按摇控器上的“正常”两次即可退出
松下TC-29GF15R
1、故障自检状态：　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。 2、更换存储器IC1211后的*作：　　关断电视机，在测试点TPA14（IC1213（3））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 　　退出：关断电源即可. 3、维修状态：　　进入：将电视机的音量调整至0，再按定时关机键，然后同时按下遥控器上的RECALL和电视机上的音量向下调整键。　　退出：关断电源即可.
**松下TC-29GF20R
1、故障自检状态：　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。 2、更换存储器IC1211后的*作：　　关断电视机，在测试点TPA14（IC1213（3））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 　　退出：关断电源即可. 3、维修状态：　　进入：将电视机的音量调整至0，再按定时关机键，然后同时按下遥控器上的RECALL和电视机上的音量向下调整键。　　退出：关断电源即可.
**松下TC-29GF72G
同时按摇控器上的呼出键“RECALL”和电视机上的“VOL-”，电视机收正常工作进入维修状态 ，此时屏幕变为白色光栅 按摇控器上的“正常”两次即可退出
**松下TC-29GF72H
同时按摇控器上的呼出键“RECALL”和电视机上的“VOL-”，电视机收正常工作进入维修状态 ，此时屏幕变为白色光栅 按摇控器上的“正常”两次即可退出
松下TC-29V2H
维修方式的进入
　　用一个44.2K电阻将存贮器所在的电路板（E）上的E4接插件的2和4脚串联。
**松下TX-33GF15X
1、故障自检状态：　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。 2、更换存储器IC1211后的*作：　　关断电视机，在测试点TPA14（IC1213（3））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 　　退出：关断电源即可. 3、维修状态：　　进入：将电视机的音量调整至0，再按定时关机键，然后同时按下遥控器上的RECALL和电视机上的音量向下调整键。　　退出：关断电源即可.
**松下的TC2160
1、旅店模式　　进入：同时按电视机上的频道“^”与遥控器上的“关-定时器” 　　取消：同时按电视机上的“音量-”与遥控器上的“关-定时器” 2、维修状态的副调整模式　　进入：同时按电视机上的“音量-”与遥控器上的“重呼”，屏幕显示“CHK” 　　退出：按遥控器上的“正常”键两次 3、维修状态的白平衡调整模式　　进入：同时按电视机上的“音量-”与遥控器上的“重呼”，然后按“定时”键　　退出：按遥控器上的“正常”键两次
**松下（M17N）机芯彩电I2C
进入维修状态的*作方法!
进入和退出:
开机先将音量调到“0”，并按遥控器上的定时关机键，然后同时按下遥控器上的屏显键和电视机上的音量减（-）键进入。
在屏幕右上方显示“CHK1/2/3/4”。
只要关掉电源，然后再开启电源即可退出。
维修模式的选择：
CHK1 是“选择/正常设定”模式;
CHK2 是RF AGC和副对比度和色度等;
CHK3 是白平衡的调整；
CHK4 是光栅的调整
**松下:TC-29GF20R
进入维修状态的*作方法!
进入和退出:
开机先将音量调到“0”，并按遥控器上的定时关机键，然后同时按下遥控器上的屏显键和电视机上的音量减（-）键进入。
在屏幕右上方显示“CHK1/2/3/4”。
只要关掉电源，然后再开启电源即可退出。
维修模式的选择：
CHK1 是“选择/正常设定”模式;
CHK2 是RF AGC和副对比度和色度等;
CHK3 是白平衡的调整；
CHK4 是光栅的调整；
**松下2197R彩电（MX-4机芯）总线调整
MX-4机芯彩电总线调整，可分为副调整维修状态和白平衡状态两种。
一、副调整维修状态的进入和调整方法
1、按住遥控器的回忆按键不放，再按电视机上音量“-”键，即进入维修状态。些时屏幕显示白板。无字符显示，但有伴音。
2、每按一次遥控器上的“P”键，即改变一次调整项目，如：PA（左右枕形失真）→HW（行幅）→TR（梯形失真）→CR（角部失真）→彩色→亮度→对比度→清晰度→色彩系统→LANGVAGE/语言→RF（RF AGC）→HC（行中心）→VH（场幅）→VS（场中心）→PA……重复上述变化。
3、用音量“+”“-”改变数值
4、按两次N键（正常按键）即退出维修状态。
二、白平衡状态的进入及调整
1、按住遥控器上的记忆键不放，再按电视上的音量“-”键及遥控器的的定时关机键，即进入白平地衡调整状态（或在未退出维修状态时再按遥控器上的定时关机键）。此时屏幕右上角出现CHK字样。如再按一次定时关机键屏幕就出现水平一条亮线
2、进入白平衡维修状态后，再按遥控器上的P键出现调整项目，每按一次P键，就改变一次调整项目。找到项目后按音量键改变值。
3、按两次N键退出。
**松下M17机芯
维修方式的进入与退出
把音量调到零，按遥控器的定时器开关键，再同时按遥控器的二次呼叫键（+）和电视机上的音量减键，电视机便进入维修方式，
松下公司称为行业模式。此时屏幕上出现4个调整菜单。
故障自检状态
　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键。
更换存储器 IC1211 后：
　　关断电视机，在测试点TPA14（IC1213 3脚）与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机
进入维修状态.断开连线,即可调整.
在调整结束时，只要关掉电源，便退出维修方式。再开机即为正常收视状态。
**松下MD2L机芯
维修方式的进入与退出
把音量调到零，按遥控器的定时器开关键，再同时按遥控器的二次呼叫键（+）和电视机上的音量减键，电视机便进入维修方式，
松下公司称为行业模式。此时屏幕上出现4个调整菜单。
故障自检状态
　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键。
更换存储器 IC1211 后：
　　关断电视机，在测试点TPA14（IC1213 3脚）与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机
进入维修状态.断开连线,即可调整.
在调整结束时，只要关掉电源，便退出维修方式。再开机即为正常收视状态。
**松下MD2机芯
维修方式的进入与退出
把音量调到零，按遥控器的定时器开关键，再同时按遥控器的二次呼叫键（+）和电视机上的音量减键，电视机便进入维修方式，
松下公司称为行业模式。此时屏幕上出现4个调整菜单。
故障自检状态
　　进入：同时按遥控器上的定时关机键和电视上的音量向下调整键。
更换存储器 IC1211 后：
　　关断电视机，在测试点TPA14（IC1213 3脚）与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机
进入维修状态.断开连线,即可调整.
