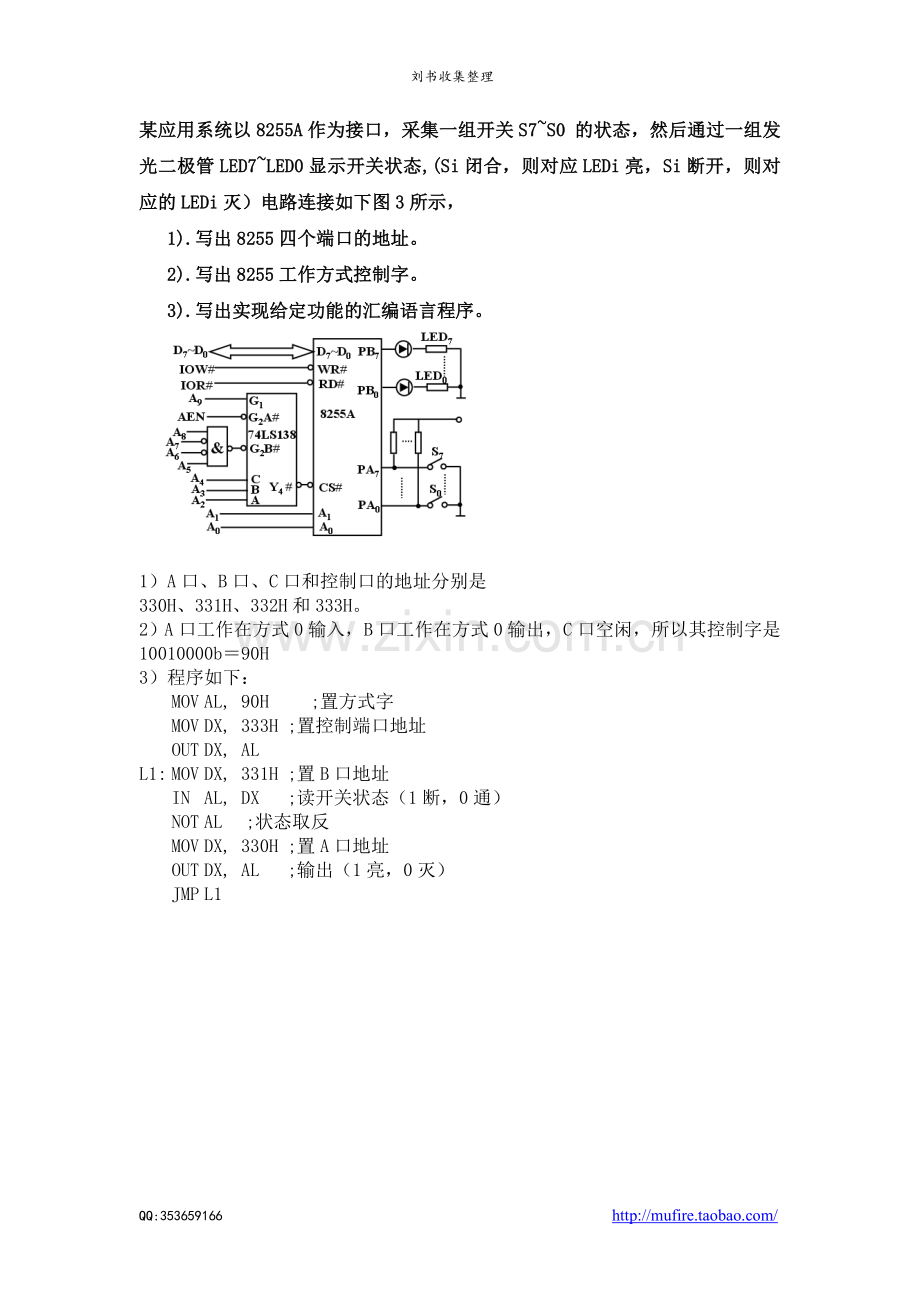

某应用系统以8255A作为接口，采集一组开关S7~S0 的状态，然后通过一组发光二极管LED7~LED0显示开关状态,(Si闭合，则对应LEDi亮，Si断开，则对应的LEDi灭）电路连接如下图3所示，
1).写出8255四个端口的地址。
2).写出8255工作方式控制字。
3).写出实现给定功能的汇编语言程序。

1）A口、B口、C口和控制口的地址分别是
330H、331H、332H和333H。
2）A口工作在方式0输入，B口工作在方式0输出，C口空闲，所以其控制字是10010000b＝90H
3）程序如下：
MOV AL, 90H ;置方式字
MOV DX, 333H ;置控制端口地址
OUT DX, AL
L1: MOV DX, 331H ;置B口地址
IN AL, DX ;读开关状态（1断，0通）
NOT AL ;状态取反
MOV DX, 330H ;置A口地址
OUT DX, AL ;输出（1亮，0灭）
JMP L1

四、以下为8088系统中以8255A 为输入设备和输出设备的查询方式接口电路的部分硬件图。（18分）

1、试述8088CPU和输入设备进行数据传送的工作过程。（6分）
输入设备要将数据传送给CPU时，先将数据输出给8255A的PA0-PA7， 然后通过ACK端输出脉冲信号将数据锁存于锁存器，同时将触发器置1。 而CPU要不断查询设备的状态，执行读8255A C口操作，判断从C口读入数据的D1位是1还是0，若为0表示设备未准备好，则等待后再查询；若为1表示设备已将数据送出， CPU 从 8255A的 A口读入数据，然后通过PC 6输出负脉冲将状态触发器清0。之后重复以上的操作，周而复始。

2、以下是8088CPU将存于以BLOCK为首址的内存单元区域中100个数据依次传送给输出设备的程序段，请在划线处填入内容。
BLOCK DB a1,a2,……a100
COUNT EQU $-BLOCK
START: LEA SI, BLOCK ；置数据单元首址指针
MOV CX , COUNT
MOV DX, 383H ；8255A初始化设置
MOV AL, 91H
OUT DX, AL
MOV DX, 383H ；置PC7为低电平
MOV AL, 0EH
OUT DX, AL
AGAIN: MOV DX, 382H ；查询输出设备状态
IN AL, DX
TEST AL, 04H
JNZ AGAIN
MOV AL, [SI] ；取数据传送给输出设备
INC SI
MOV DX, 381H
OUT DX, AL
MOV DX, 383H ；置PC7产生高电平
MOV AL, 0FH
OUT DX, AL
NOP
NOP
MOV AL, 0EH ；置PC7为低电平
OUT DX, AL
LOOP AGAIN
RET

8255A方式控制字 8255A C口复位/置位控制字

1 D6 D5 D4 D3 D2 D1 D0 0 0 0 0 D3 D2 D1 D0
A口方式
00 方式0 A口 C口下半口
01 方式1 0 输出 0 输出 000 PC0 0复位
1× 方式2 1 输入 1 输入 001 PC1 1 置位
B口 010 PC2
C口上半口 B口方式 0 输出 ∶ ∶
0 输出 0 方式0 1 输入 111 PC7
1 输入 1 方式1

五、分析以下汇编语言源程序，根据要求在划线处填上适当内容:
DATA SEGMENT AT 2000H
ORG 0100H
TABLE DB 66，76，87，89, 96, 79, 64, 62, 57, 49, 85, 75, 60, 77, 58
COUNT EQU $-TABLE 
NUM1 DB 0
NUM2 DB 0
NUM3 DB 0
DATA ENDS
STACK SEGMENT PARA STACK 'STACK'
TOP DB 100 DUP(?)
STACK ENDS
CODE SEGMENT
ASSUME CS：CODE，DS：DATA， SS：STACK
MAIN : MOV AX，DATA
MOV DS，AX
MOV SI，OFFSET TABLE
MOV CX，COUNT
LOP1: MOV AL, [SI]
CMP AL, 85
JA HIGH
CMP AL, 70
JBE LOW
INC NUM2
JMP NEXT
HIGH: INC NUM1
JMP NEXT
LOW: INC NUM3
NEXT: INC SI
LOOP LOP1
MOV AH, 4CH
INT 21H
CODE ENDS
END MAIN
(1) 画出数据段中数据定义语句实现的内存分配图。

(2) 执行程序后，结果为：
OFFSET TABLE = 0100H ，SEGMENT NUM2 = 2000H ,
AL= 58 (3AH) , DS= 2000H , CX= 0 ,
(20106H)= 64 (40H) , (2010FH)= 03H , (20111H)= 07H ,

在以BLOCK为首址的内存区域中，存放着一组无符号的字节数据，数据个数存于COUNT单元中，试编制程序段从中找出最大数和最小数，并分别存放于MAX和MIN单元中。

程序段为：
BLOCK DB a1,a2, ┉ an
COUNT DB N
MAX DB 0
MIN DB FFH
LEA SI, BLOCK
MOV CX, COUNT
AGAIN: MOV AL, [SI]
CMP AL, MAX
JBE NEXT1
MOV MAX, AL
NEXT1: CMP AL, MIN
JAE NEXT2
MOV MIN, AL
NEXT2: INC SI
LOOP AGAIN
HLT

在数据段中从0500H单元开始存放着100个带符号数(16位)，要求把其中的正数传送至1000H开始的存储区；负数传送至1100H开始的存储区，且分别统计正数和负数的个数，并将正数和负数的个数分别存入1200H和1201H单元中。(要求：写出完整程序并画出流程图)
DATA SEGMENT
ORG 0500H
N0 DW X1，X2，…，X100 ；自定义100个带符号数
COUNT EQU $－BUFFER/2
N1 DW 1000H ；保存正数
N2 DW 1100H ；保存负数
N3 EQU 1200H ；保存个数
DATA ENDS
CODE SEGMENT
ASSUME CS：CODE，DS：DATA
MAIN PROC
START： MOV AX，DATA
MOV DS，AX
MOV CX，COUNT
XOR DX,DX
LEA SI,N0 ；首地址→SI
LEA BX,N1
LEA DI,N2
AGAIN： MOV AX，[SI]
AND AX,AX
JS NEXT1 ；负转
MOV [BX],AX
INC DH
INC BX
INC BX
JMP NEXT2
NEXT1： MOV [DI],AX
INC DI
INC DI
INC DL
NEXT2： LOOP AGAIN ；循环
MOV N3，DX ；N3←存正、负数个数
MOV AH，4CH
INT 21H ；返回DOS
MAIN ENDP
CODE ENDS
END START
六． 接口题：某8255的A口、B口连接八个LED显示器(如图所示，共阴极)，请设计一程序，使这八个LED显示器DG0～DG7分别循环显示0～7，每个LED每次只显示一秒钟(有1秒钟延时子程序“D1STIME”可调用)。(15分)
8255A工作方式控制字如下∶
D7
D6
D5
D4
D3
D2
D1
D0

特征位

A组方式

A口

C4～7

B组方式

B口

C0～3

LED数码管段码表（共阴）

p g f e d c b a
TAB 0
0 0 1 1 1 1 1 1
1
0 0 0 0 0 1 1 0
2
0 1 0 1 1 1 0 1
3
0 1 0 0 1 1 1 1
4
0 1 1 0 0 1 1 0
5
0 1 1 0 1 1 0 1
6
0 1 1 1 1 1 0 1
7
0 0 0 0 0 1 1 1
8
0 1 1 1 1 1 1 1
9
0 1 1 0 0 1 1 1
……
MOV DX,30FH
MOV AL,80H
OUT DX,AL
L1: MOV CX,8
LEA SI,TAB
MOV BL,0FEH
L2: MOV AL,[SI]
MOV DX,30CH
OUT DX,AL
MOV AL,BL
MOV DX,30DH
OUT DX,AL
CALL D1STIME
INC SI
ROL BL
LOOP L2
JMP L1
HLT

五、（15分）已知某8255A在系统中占用88~8BH号端口地址，现欲安排其PA，PB，PC口全部为输出，PA，PB口均工作于方式0模式，并将PC6置位，使PC3复位，试编写出相应的初始化程序。
 五、MOV  AL， 80H
   OUT  8BH，AL
MOV  AL，ODH
   OUT  8BH，AL
MOV  AL，06H
OUT  8BH，AL

四、（15分）用其他指令完成和下列指令一样的功能:
(1) REP MOVSB (2) REP LODSB (3) REP STOSB (4) REP SCASB

 (1) LOOP1:
MOV AL,BYTE PTR [SI]
 MOV ES:BYTE PTR [DI], AL
 INC  SI  或: DEC SI
 INC  DI  或: DEC DI
 LOOP LOOP1
(2) LOOP1:
 MOV AL, BYTE PTR [SI]
 INC  SI  或: DEC SI
 LOOP LOOP1
(3) LOOP1:
 MOV ES:BYTE PTR [DI], AL
 INC  DI  或: DEC DI
LOOP LOOP1
(4) LOOP1:
 CMP AL,ES:BYTE PTR [DI]
 JE  EXIT
 INC  DI  或: DEC DI
LOOP LOOP1
EXIT:

五、（15分）根据下列要求编写一个汇编语言程序:：
代码段的段名为COD_SG
数据段的段名为DAT_SG
堆栈段的段名为STK_SG
变量HIGH_DAT所包含的数据为95
将变量HIGH_DAT装入寄存器AH，BH和DL
程序运行的入口地址为START

DAT_SG  SEGEMNT
  HIGH_DAT DB  95
DAT_SG  ENDS;
STK_SG  SEGMENT
  DW 64 DUP(?)
STK_SG  ENDS;
COD_SG  SEGMENT
MAIN  PROC FAR
ASSUME CS: COD_SG, DS: DAT_SG, SS: STK_SG
START: MOV AX, DAT-SG
  MOV DS, AX
  MOV AH, HIGH_DAT
  MOV BH, AH
MOV DL, AH
MOV AH, 4CH
INT  21H
MAIN  ENDP
COD_SG ENDS
  END  START

在1000H和1064H单元开始，放有各为100字节的组合后的BCD数（地址最低处放的是最低位字节），求它们的和，且把和放在1100H开始的单元中。(要求写出完整程序)
DATA SEGMENT
ORG 1000H
STRING1 DB nn，nn，…
STRING2 DB nn，nn，…
COUNT EQU $－STRI NG2
RESUT DB 101 DUP ( )
DATA ENDS
STACK SEGMENT STACK
DB 100 DUP(？)
STACK ENDS
CODE SEGMENT
ASSUME CS：CODE， DS：DATA， SS：STACK
BEGIN： MOV AX，DATA
MOV DS，AX
MOV CX，COUNT ； (100)
LEA SI，STRING1 ；(1000H)
XOR AX，AX
AGAIN： MOV AL，[SI]
ADC AL，[SI+64H]
DAA
MOV [SI+100H]，AL
INC SI
LOOP AGAIN
JNC END1
MOV [SI+100H]，1
END1： MOV AH，4CH
INT 21H
CODE ENDS
END BEGIN
