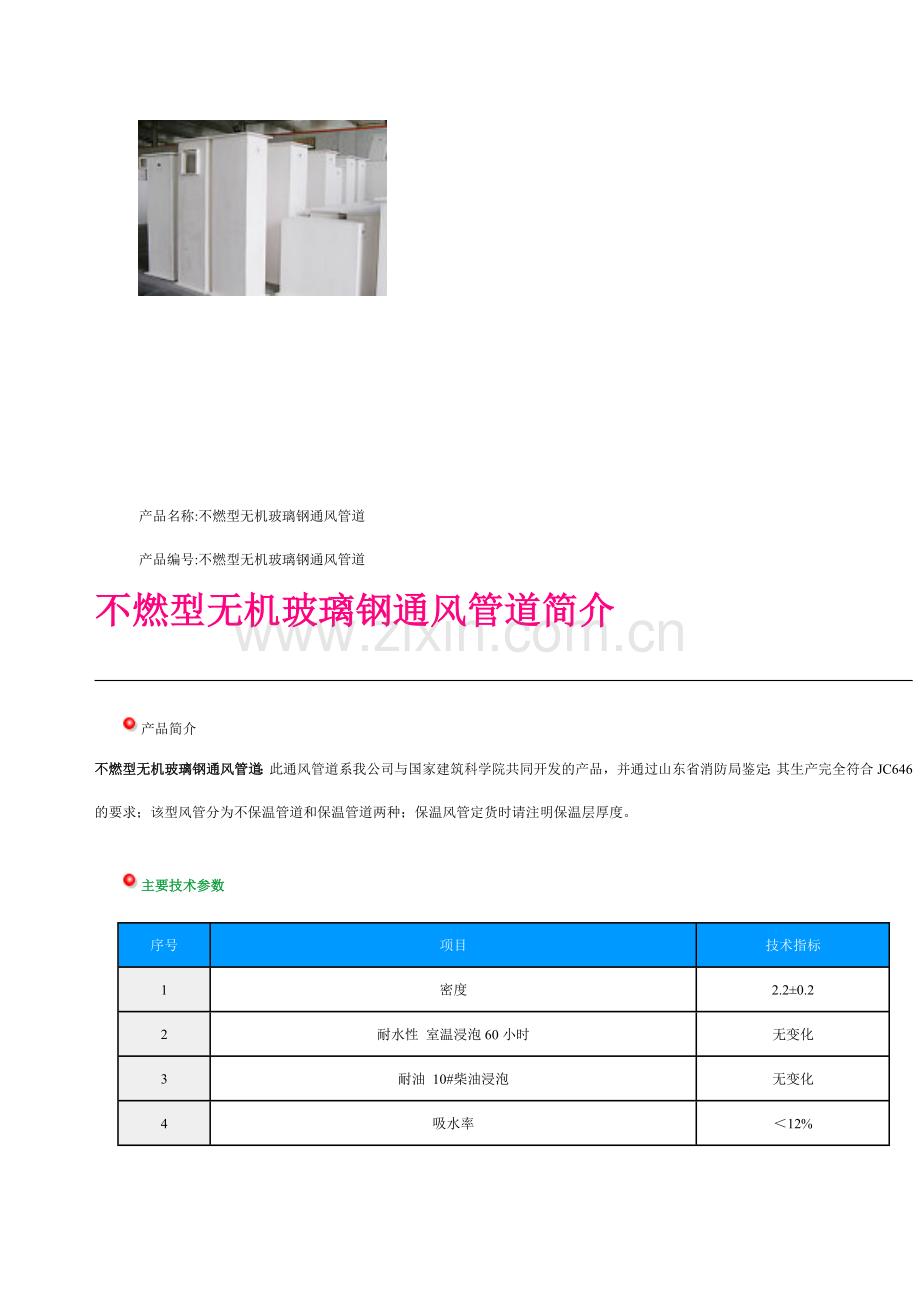

不燃型无机玻璃钢通风管道简介.doc

产品名称:不燃型无机玻璃钢通风管道
产品编号:不燃型无机玻璃钢通风管道
不燃型无机玻璃钢通风管道简介

产品简介
不燃型无机玻璃钢通风管道：此通风管道系我公司与国家建筑科学院共同开发的产品，并通过山东省消防局鉴定；其生产完全符合JC646的要求；该型风管分为不保温管道和保温管道两种；保温风管定货时请注明保温层厚度。
主要技术参数
序号
项目
技术指标
1
密度
2.2±0.2
2
耐水性 室温浸泡60小时
无变化
3
耐油 10#柴油浸泡
无变化
4
吸水率
＜12%
5
耐酸性 5%H2SO4
无变化
6
耐碱性 10%NaOH
无变化
7
耐盐性 5%HCL
无变化
8
抗拉强度MPa
≥48.5
9
抗压强度MPa
≥42.5
10
抗弯强度MPa
≥65
11
冲击强度 J/cm2
≥3.5
12
耐高温 ℃
＞500
13
氧指数 %
＞90
14
不燃性试验
A级不燃
通风管道壁厚及法兰规格
风管长边(或直径)
风管壁厚
风管法兰规格
不保温风管
保温风管
≤300
3
内2外2
35×10
320～500
4
内2外3
40×12
530～1000
5
内3外3
50×13
1060～1500
6
内4外4
55×15
1600～1900
7
内4外5
60×18
≥2000
8
内5外5
60×20
性能
　　耐腐蚀性，节能，减振消声，防火，工艺性能优越，使用寿命长，漏风量低。
　　□ 耐腐蚀性
　　第二代无机玻璃钢通风管道采用菱镁水泥（氧化镁）和氯化镁溶液为主要原料，加入中碱玻璃纤维布，LM-1改性剂及其它各种助剂制成，耐酸碱，并具有很好的防腐性能，彻底克服了铁皮风管易锈蚀和一代菱镁管道的缺点。
测试项目
实验条件
技术指标
结论
耐碱腐蚀性
10%NaOH,72h
表面无外露纤维及明显麻点
合格
耐盐腐蚀性
10%NaCL,72h
表面无外露纤维及明显麻点
合格
耐酸腐蚀性
2.5%HCL,72h
表面无外露纤维及明显麻点
合格
　　□ 节能
　 无机玻璃钢的导热系数低，是一种优良的绝热材料，因此该产品具有很好的保温性能。
　　保温型无机玻璃钢通风管道，中间夹层选用绝热性能优良的聚苯板作为夹层，因保温层和管道一体，所以彻底克服了传统的钢板风道加保温，加两层玻璃丝布，加两道防火漆而导致的保湿材料和风道之间的间隙热阻，因而大大降低了整个风道的导热系数（见下表）。该产品与传统的铁皮风道加保温相比降低传热系数达38%，达到了很好的保温效果。该产品一次安装使用，减少了铁皮风道多次安装的环节，且节约了大量能源。
项目
技术指标
检验结果
结论
导热系数W/mk
≤0.8W/m·k
0.4W/m·k
合格
　　□ 减振消声
　　第二代无机玻璃钢通风管道的壁厚比铁皮风道厚，且本身具有良好的隔音性能，两端采用法兰、螺丝连接，所以在国内同类产品中减振消声效果最理想。
　　□ 防火
　　经国家防火材料检测中心按GB8624-1997标准检测本风道为不燃风道，各项防火指标大大优于国际标准和国内标准，燃烧性能达到GB8624A级不燃性防火材料要求。
检测项目名称
国家标准
实测结果
结论
炉内平均温升℃
≤50℃(4.1)
10
合格
持续燃烧时间S
≤20S(4.1)
0
合格
试样平均损失率
≤50℃(4.1)
37
合格
　　□ 工艺性能优越
　　第二代无机玻璃钢通风管道，可以根据风管的荷载，结构形式，几何形状、尺寸等使用要求进行制做。可以做成矩形、方形、圆形以及三通、四通、弯头、变径管等各种复杂的风管，且均为整体成型，产品性能稳定，成型工艺简单，节省工时。
　　□ 使用寿命长
　　该产品选用的材料均系耐腐蚀、抗冻、防潮等优良材料。且在制做上均为整体成型，增强了整体结构的质量，从而大大的延长了风道的使用寿命。
　　□ 漏风量低
　　因该产品在制做上采用整体成型的方式，两端又选用橡胶垫、无机材料，法兰连接，克服了铁皮风道、玻纤板风道由板材加工多次制作的缺点，大大减少了漏风量和风道阻力损失，在国内同类产品中漏风量和阻力损失最小。
安装方法及注意事项
　1、风管连接应当垂直，以免螺丝紧固时损坏法兰。
　2、法兰接口垫片应用不漏气、不产尘、弹性好并具有一定强度的橡胶材料。
　3、风管支、吊架应根据管道的规格、重量采用角铁、圆钢。
