【实用新型名称】
一种带残液分离器的二氧化氯发生器
【摘要】
一种带残液分离器的二氧化氯发生器，主要由反应器1，进药管2，一级吹脱器3，二级吹脱器4，残液储罐5，进空气管6，液体连通管7、8，连通管9，气体连通管10、11，出气管12，通大气管13，残液排放管14，放空阀15，安全泄压阀16等构成。
【权利要求书】
1. 一种带残液分离器的二氧化氯发生器，主要由反应器1，进药管2，一级吹脱器3，二级吹脱器4，残液储罐5，进空气管6，液体连通管7、8，连通管9，气体连通管10、11，出气管12，通大气管13，残液排放管14，放空阀15，安全泄压阀16等构成。
2. 根据权利要求书1所述的带残液分离器的二氧化氯发生器，其特征在于：所述的发生器1，进药管2，一级吹脱器3，二级吹脱器4，残液储罐5，进空气管6，液体连通管7、8，连通管9，气体连通管10、11，出气管12，通大气管13，残液排放管14，放空阀15，安全泄压阀16等由适宜的耐蚀材料，如PVC、CPVC、氟塑料、钛等构成。

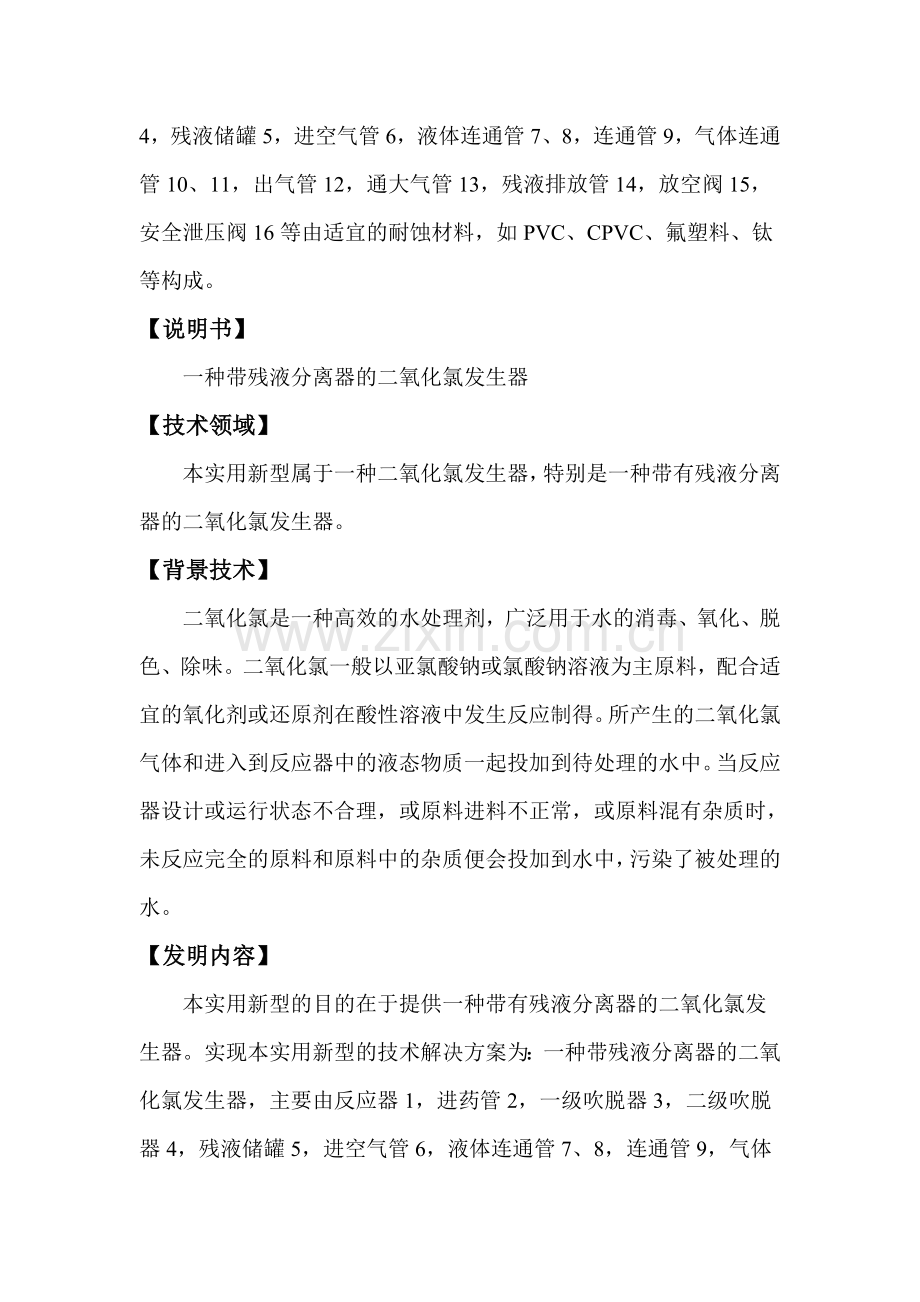

【说明书】
一种带残液分离器的二氧化氯发生器
【技术领域】
本实用新型属于一种二氧化氯发生器，特别是一种带有残液分离器的二氧化氯发生器。
【背景技术】
二氧化氯是一种高效的水处理剂，广泛用于水的消毒、氧化、脱色、除味。二氧化氯一般以亚氯酸钠或氯酸钠溶液为主原料，配合适宜的氧化剂或还原剂在酸性溶液中发生反应制得。所产生的二氧化氯气体和进入到反应器中的液态物质一起投加到待处理的水中。当反应器设计或运行状态不合理，或原料进料不正常，或原料混有杂质时，未反应完全的原料和原料中的杂质便会投加到水中，污染了被处理的水。
【发明内容】
本实用新型的目的在于提供一种带有残液分离器的二氧化氯发生器。实现本实用新型的技术解决方案为：一种带残液分离器的二氧化氯发生器，主要由反应器1，进药管2，一级吹脱器3，二级吹脱器4，残液储罐5，进空气管6，液体连通管7、8，连通管9，气体连通管10、11，出气管12，通大气管13，残液排放管14，放空阀15，安全泄压阀16等构成。
本实用新型与现有技术相比，其显著优点为：
（1） 仅将二氧化氯气体投加到水中，而没有将反应残液投加到水中，避免了反应残液中未反应的原料以及其它杂质对水的污染。
（2） 带有空气吹脱装置，可将反应残液中溶解的二氧化氯吹出，避免了二氧化氯随残液排放所造成的损失，同时也避免了残液中二氧化氯挥发带来的空气污染。
【附图说明】
附图是本实用新型带残液分离器的二氧化氯发生器的结构示意图。
【具体实施方式】
下面结合附图对本实用新型做进一步详述。
本实用新型公开了一种带残液分离器的二氧化氯发生器，它包括反应器1，进药管2，一级吹脱器3，二级吹脱器4，残液储罐5，进空气管6，液体连通管7、8，连通管9，气体连通管10、11，出气管12，通大气管13，残液排放管14，放空阀15，安全泄压阀16等。
正常运行时，原料药液从进药管2进入反应器1中，发生反应产生二氧化氯，所产生的二氧化氯气体从液面逸出，从出气管12进入到待处理的水中。液体则从连通管7进入到一级吹脱器3中，在一级吹脱器3中设有进空气管6，空气将液体中溶解的二氧化氯吹出，从气体连通管11进入到反应器1的上部气体空间，然后从出气管12排出。液体从一级吹脱器3经过连通管8进入到二级吹脱器4中，在二级吹脱器中设有进空气管6，空气进一步将液体中溶解的二氧化氯吹出，从气体连通管10进入一级吹脱器3的上部气体空间，然后再经过气体连通管11，由出气管12排出。被吹脱去除了二氧化氯的液体经连通管9进入残液储罐5中，残液储罐5设有通大气管13和残液排放管14。
在反应器1和吹脱器3或4上装有放空阀15，平时关闭，需要时可打开将反应器1和吹脱器3、4中的反应液放空。
在反应器1上部设有安全泄压阀16，平时关闭，当反应器1内部压力过大时，自动开启，释放掉内部的压力。
本实用新型并不意味着被示意图和说明书所局限，在没有脱离设计宗旨及其原理的前提下可以有所变化。例如反应器可设一级，也可设二级或多级，吹脱器可设二级，也可设一级或多级。
