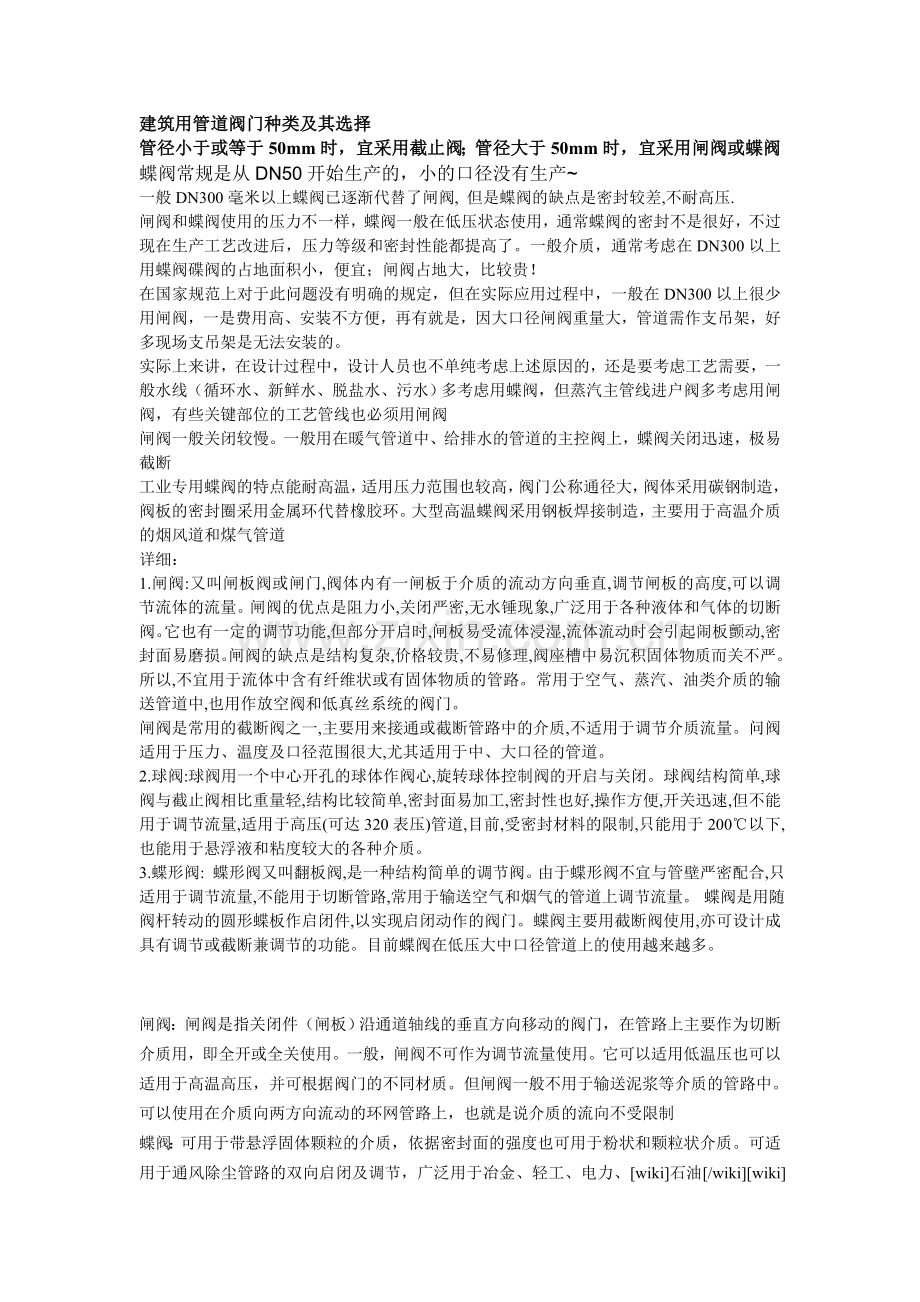

建筑用管道阀门种类及其选择
管径小于或等于50mm时，宜采用截止阀；管径大于50mm时，宜采用闸阀或蝶阀
蝶阀常规是从DN50开始生产的，小的口径没有生产~
一般DN300毫米以上蝶阀已逐渐代替了闸阀, 但是蝶阀的缺点是密封较差,不耐高压.
闸阀和蝶阀使用的压力不一样，蝶阀一般在低压状态使用，通常蝶阀的密封不是很好，不过现在生产工艺改进后，压力等级和密封性能都提高了。一般介质，通常考虑在DN300以上用蝶阀碟阀的占地面积小，便宜；闸阀占地大，比较贵！
在国家规范上对于此问题没有明确的规定，但在实际应用过程中，一般在DN300以上很少用闸阀，一是费用高、安装不方便，再有就是，因大口径闸阀重量大，管道需作支吊架，好多现场支吊架是无法安装的。
实际上来讲，在设计过程中，设计人员也不单纯考虑上述原因的，还是要考虑工艺需要，一般水线（循环水、新鲜水、脱盐水、污水）多考虑用蝶阀，但蒸汽主管线进户阀多考虑用闸阀，有些关键部位的工艺管线也必须用闸阀
闸阀一般关闭较慢。一般用在暖气管道中、给排水的管道的主控阀上，蝶阀关闭迅速，极易截断
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道
详细：
1.闸阀:又叫闸板阀或闸门,阀体内有一闸板于介质的流动方向垂直,调节闸板的高度,可以调节流体的流量。闸阀的优点是阻力小,关闭严密,无水锤现象,广泛用于各种液体和气体的切断阀。它也有一定的调节功能,但部分开启时,闸板易受流体浸湿,流体流动时会引起闹板颤动,密封面易磨损。闸阀的缺点是结构复杂,价格较贵,不易修理,阀座槽中易沉积固体物质而关不严。所以,不宜用于流体中含有纤维状或有固体物质的管路。常用于空气、蒸汽、油类介质的输送管道中,也用作放空阀和低真丝系统的阀门。
闸阀是常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。问阀适用于压力、温度及口径范围很大,尤其适用于中、大口径的管道。
2.球阀:球阀用一个中心开孔的球体作阀心,旋转球体控制阀的开启与关闭。球阀结构简单,球阀与截止阀相比重量轻,结构比较简单,密封面易加工,密封性也好,操作方便,开关迅速,但不能用于调节流量,适用于高压(可达320表压)管道,目前,受密封材料的限制,只能用于200℃以下,也能用于悬浮液和粘度较大的各种介质。
3.蝶形阀: 蝶形阀又叫翻板阀,是一种结构简单的调节阀。由于蝶形阀不宜与管壁严密配合,只适用于调节流量,不能用于切断管路,常用于输送空气和烟气的管道上调节流量。 蝶阀是用随阀杆转动的圆形蝶板作启闭件,以实现启闭动作的阀门。蝶阀主要用截断阀使用,亦可设计成具有调节或截断兼调节的功能。目前蝶阀在低压大中口径管道上的使用越来越多。

闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。一般，闸阀不可作为调节流量使用。它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。但闸阀一般不用于输送泥浆等介质的管路中。可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制4 r6 c4 E4 j7 Y' f1 A" w" J
蝶阀：可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、[wiki]石油[/wiki][wiki]化工[/wiki]系统的煤气管道及水道等，由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。一般工作温度在300℃以下，PN40以下。密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
9 f( w  I) ~3 C% @, j 球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。可应用于[wiki]腐蚀[/wiki]性介质和低[wiki]沸点[/wiki]液体中。在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀；⑧结构紧凑、重量轻，可以认为它是用于低温介质系统的最合理的阀门。全焊接阀体的球阀，可以直埋于地下，使阀门内件不受浸蚀，最高使用寿命可达30年，是石油、天然气管线最理想的阀门。因为球阀最主要的阀座密封圈材料是聚四氟乙烯，只能在小于180℃情况下使用。1 V3 k6 ^, A. i- \! r2 I* [3 n" F
截止阀：非常适合于对流量的调节，这种类型的阀门非常迁合作为切断或调节以及节流用。由于其填料一般为石棉与石墨的混合物，故耐温等级较高。一般蒸汽阀门都用截止阀。5 z( w, p4 B2 A
旋塞阀：其主要用于油田开采，同时也用于石油化工。
. |# V* b8 |5 L( u$ M* O6 V. n隔膜阀：该阀能理想控制多种工作介质，尤其适合带有化学腐蚀或悬浮颗粒的介质。不宜用于较大的管径，一般应用在DN≤200mm以下的管路上。适用于低压及温度不高的场合。一般不超过180℃。调节性能相对较差，只在小范围内调节（一般在关闭至2/3开度时，可用于流量调节）。 0 S2 y4 \. G9 v) F$ A. f; v
安全阀：是指在受压容器、[wiki]设备[/wiki]或管路上，作为超压保护装置。当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路和压力继续升高；当压力降低到规定值时，阀门应自动及时关闭，从而保护设备、容器或管路的安全运行。
' E+ q/ B2 v1 f5 R( k% c蒸汽疏水阀：在输送蒸汽、压缩空气等介质中，会有一些冷凝水形成，为了保证装置的工作效率和安全运转，就应及时排放这些无用且有害的介质，以保证装置的消耗和使用。它有以下作用：①能迅速排除产生的凝结水；②防止蒸汽泄露；③排除空气及其他不凝性气体。
0 O4 ?9 x; [* z3 V8 T2 \$ p减压阀：是通过调节，将进口压力减至某一需要的出口压力，并依*介质本身的能量，使出口压力自动保持稳定的阀门。
! Z8 H! {! w  M  l4 d止回阀：止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
闸阀又叫闸板阀，这种阀门的阀体内有一平板，也叫闸板，与介质流动方向垂直，平板升起时阀即开启。该种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式两类。闸阀的密封性能较好，流体阻力小，开启、关闭力较小，适用比较广泛。它一般适用于大口径的管道上。# Y* f: Q8 A, P2 e' T% V
截止阀是利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭。它的结构较简单，维护方便，截止阀也可以调节流量，应用也较广泛，但流体阻力较大。
. _! C4 t' \9 C& o蝶阀的开闭件为圆盘形，它绕阀体内的一固定轴旋转，从而达到接通和关断的目的。它的结构简单，外形尺寸小，重量轻。
& {6 D* ^7 ~" F0 o& T旋塞阀是利用阀件内所插的中央穿孔的锥形栓塞来控制启闭的阀门。由于密封面的形式不同，又分填料旋塞、油密封式旋塞和无填料旋塞。旋塞阀结构简单，外形尺寸小， 5 }) l0 R1 P( g) Q3 ^
启闭迅速， 操作方便，流体阻力小，便于制作成三通路或四通路阀门，可作分配换向用．但密封面易磨损，开关力较大。该种阀门不适用于输送高温、高压介质(如蒸汽)，只适用于一船低温低压流体，做开关用。
& s4 w, r2 f  H) x; R" S  }  隔膜阀，阀的启闭机构是一块橡皮隔膜，置于阀体与阀盖间，膜的中央突出的部分固着于阀杆，隔膜将阀杆与介质隔离。
8 V  [3 A+ t( ~6 m: m$ ~2．调节用阀门. O4 I0 ]3 s7 i+ z& _
调节用阀门包括节流阀，压力调整阀，水位调整器及疏水器冲等。
3 N9 |; ~: F+ b+ f4 |2 o. j7 h节流阀也是属于截止阀的一种，由于阀瓣形状为针形或圆锥形，可以较好的调节流量或进行节流，调节压力。
- o! U8 n2 o5 `) V5 L9 F! _减压阀，它的动作主要是靠膜片、弹簧、活塞等敏感元件改变阀瓣与阀座的间隙，使蒸汽、空气达到自动减压的目的。
! L/ {, L* V& x$ q疏水阀，它的作用是排除加热设备或蒸汽管路中的凝结水，同时阻止蒸汽的泄漏。
0 q1 y- F/ x: u. ^4 e* Z7 d3．保护用阀门+ K2 g2 \! l/ A! u; t! S4 ~5 x
保护用阀门包括安全阀、逆止阀。
$ R* g' o  A" P2 X2 p4 K安全阀，主要用于锅炉和[wiki]压力容器[/wiki]上。当介质压力超过规定数值时，自动开启，排除多余介质，直到压力降到—定数值后又自动关闭。安全阀有弹簧式和杠杆式。弹簧式中又分封闭式和不封闭式、弹簧式安全阀主要依靠弹簧的作用力而工作。杠杆式安全阀又叫重锤式安全阀，主要靠杠杆重锤的作用力而工作。
, @/ l2 I( p9 e4 X" ?2 H逆止阀又叫止回阀，它是一种自动开闭的阀门，在阀体内有一阀盘式摇板，当介质
6 A9 T  F" `( F, h8 j4 {顺流时，阀盘式摇板即升起打开；当介质倒流时，阀盘或摇扳即自动关闭，故称为逆止阀。由于结构的不同，逆止阀又可分为升降式和旋启式两种。
刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50—900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。/ k9 m' C4 P" \$ @. i# A6 _5 S
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
6 M( k" Q$ C' ~; E5 n3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。6 M4 M1 S4 ]# _: P; a3 R4 `1 f8 A
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
" R; `! J1 o# w# ?) K5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
* D9 I8 a6 `; T' h7 x) L& A0 M6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
  g7 ^- G0 Z# W8 D* A: Y7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
闸阀：闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。一般，闸阀不可作为调节流量使用。它可以适用低温压也可以适用于高温高压，并可根据阀门的不同材质。但闸阀一般不用于输送泥浆等介质的管路中。可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制
+ f: o3 j3 G1 O8 i' ^% T; f0 o蝶阀：可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等，由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。一般工作温度在300℃以下，PN40以下。密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。

手柄蝶阀手柄杆直接传动阀片，开关迅速．但费力．
涡轮蝶阀通过涡轮传动阀片，开关慢但省力．
所以管内压力大时手柄蝶阀特别费力．
工程中常用的蝶阀一般是涡轮蝶阀，因为除了省力外，它的密封好于手柄蝶阀，特别开关频率高的环境下，使用寿命高于手柄蝶阀
