单相变压器
一、实训目的
1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、预习要点
1、变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？
2、在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？
3、如何用实验方法测定变压器的铁耗及铜耗。
三、实训项目
1、空载实验
测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验
测取短路特性UK=f(IK)，PK=f(IK), cosφK=f(IK)。
3、负载实验
（1）纯电阻负载
保持U1=UN，cosφ2=1的条件下，测取U2=f(I2)。
（2）阻感性负载
保持U1=UN，cosφ2=0.8的条件下，测取U2=f(I2)。
四、实验方法
1、实验设备
序号
型 号
名 称
数 量
1
D33
交流电压表
1件
2
D32
交流电流表
1件
3
D34-3
单三相智能功率、功率因数表
1件
4
DJ11
三相组式变压器
1件
5
D42
三相可调电阻器
1件
6
D43
三相可调电抗器
1件
7
D51
波形测试及开关板
1件
2、屏上排列顺序
D33、D32、D34-3、DJ11、D42、D43

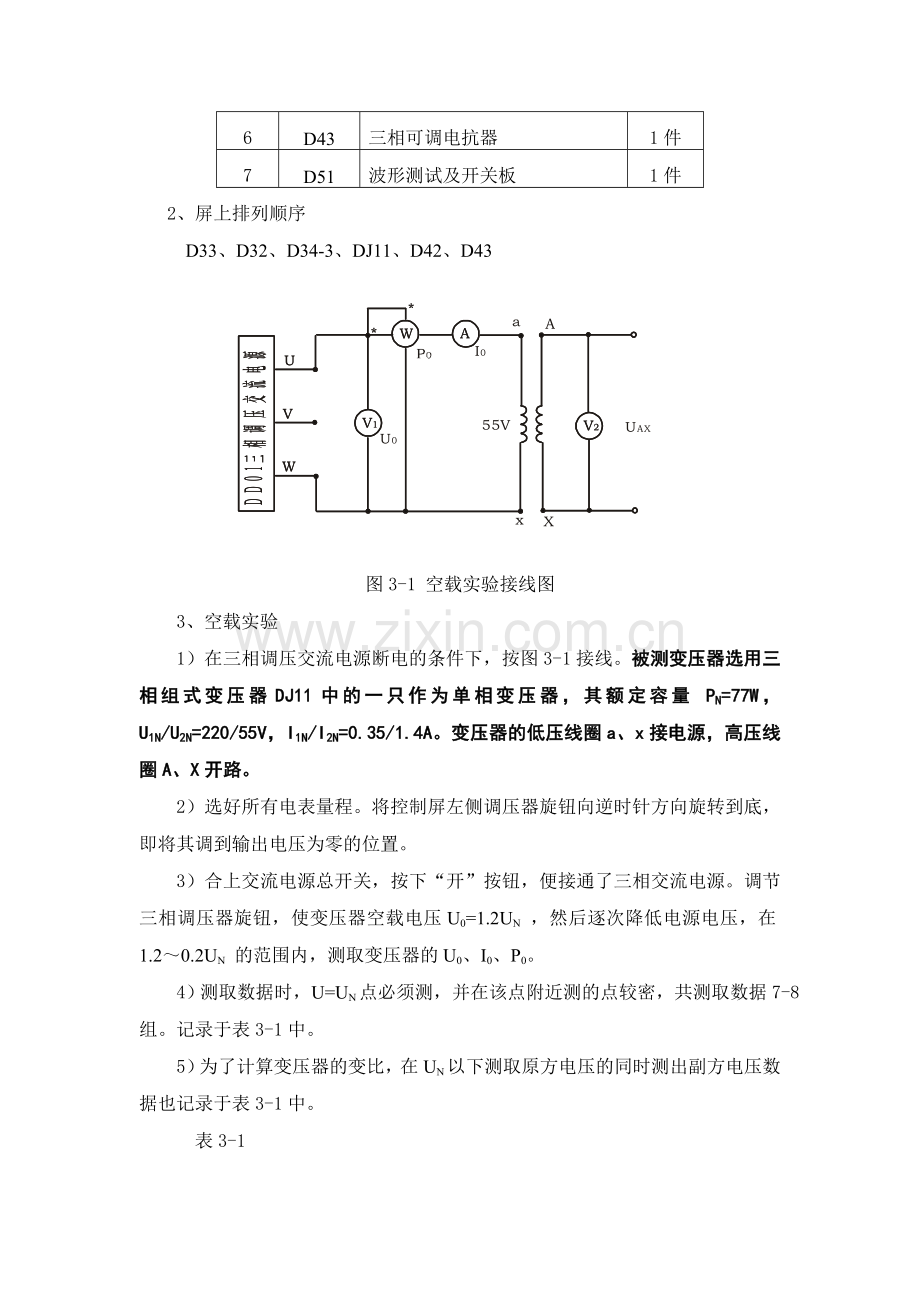

图3-1 空载实验接线图
3、空载实验
1）在三相调压交流电源断电的条件下，按图3-1接线。被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 PN=77W，U1N/U2N=220/55V，I1N/I2N=0.35/1.4A。变压器的低压线圈a、x接电源，高压线圈A、X开路。
2）选好所有电表量程。将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。调节三相调压器旋钮，使变压器空载电压U0=1.2UN ，然后逐次降低电源电压，在1.2～0.2UN 的范围内，测取变压器的U0、I0、P0。
4）测取数据时，U=UN点必须测，并在该点附近测的点较密，共测取数据7-8组。记录于表3-1中。
5）为了计算变压器的变比，在UN以下测取原方电压的同时测出副方电压数据也记录于表3-1中。
表3-1
序号
实 验 数 据
计算数据
U0(V)
I0(A)
P0(W)
UAX(V)
cosφ0

4、短路实验
1）按下控制屏上的“关”按钮，切断三相调压交流电源，按图3-2接线（以后每次改接线路，都要关断电源）。将变压器的高压线圈接电源，低压线圈直接短路。

图3-2 短路实验接线图
2）选好所有电表量程，将交流调压器旋钮调到输出电压为零的位置。
3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于1.1IN 为止，在(0.2～1.1)IN范围内测取变压器的UK、IK、PK。
4）测取数据时，IK=IN点必须测，共测取数据6-7组记录于表3-2中。实验时记下周围环境温度(℃)。

表3-2 室温 ℃
序号
实 验 数 据
计 算 数 据
UK（V）
IK（A）
PK（W）
cosφK

5、负载实验
实验线路如图3-3所示。变压器低压线圈接电源，高压线圈经过开关S1和S2，接到负载电阻RL和电抗XL上。RL选用D42上900Ω加上900Ω共1800Ω阻值，XL选用D43，功率因数表选用D34-3，开关S1和S2选用D51挂箱

3-3 负载实验接线图
（1）纯电阻负载
1）将调压器旋钮调到输出电压为零的位置，S1、S2打开，负载电阻值调到最大。
2）接通交流电源，逐渐升高电源电压，使变压器输入电压U1=UN。
3）保持U1=UN，合上S1，逐渐增加负载电流，即减小负载电阻RL的值，从空载到额定负载的范围内，测取变压器的输出电压U2和电流I2。
4）测取数据时，I2=0和I2=I2N=0.35A必测，共取数据6-7组，记录于表3-3中。
表3-3 cosφ2=1 U1=UN= V
序 号

U2（V）

I2（A）

（2）阻感性负载（cosφ2=0.8）
1）用电抗器XL和RL并联作为变压器的负载，S1、S2打开，电阻及电抗值调至最大。
2）接通交流电源，升高电源电压至U1=U1N
3）合上S1、S2，在保持U1=UN及cosφ2=0.8条件下，逐渐增加负载电流，从空载到额定负载的范围内，测取变压器U2和I2。
4）测取数据时，其I2=0，I2=I2N两点必测，共测取数据6-7组记录于表3-4中。
表3-4 cosφ2=0.8 U1=UN= V
序 号

U2（V）

I2（A）

五、注意事项
1、在变压器实验中，应注意电压表、电流表、功率表的合理布置及量程选择。
2、短路实验操作要快，否则线圈发热引起电阻变化。
