管道泄漏事故树.docx

管道泄漏系统事故树

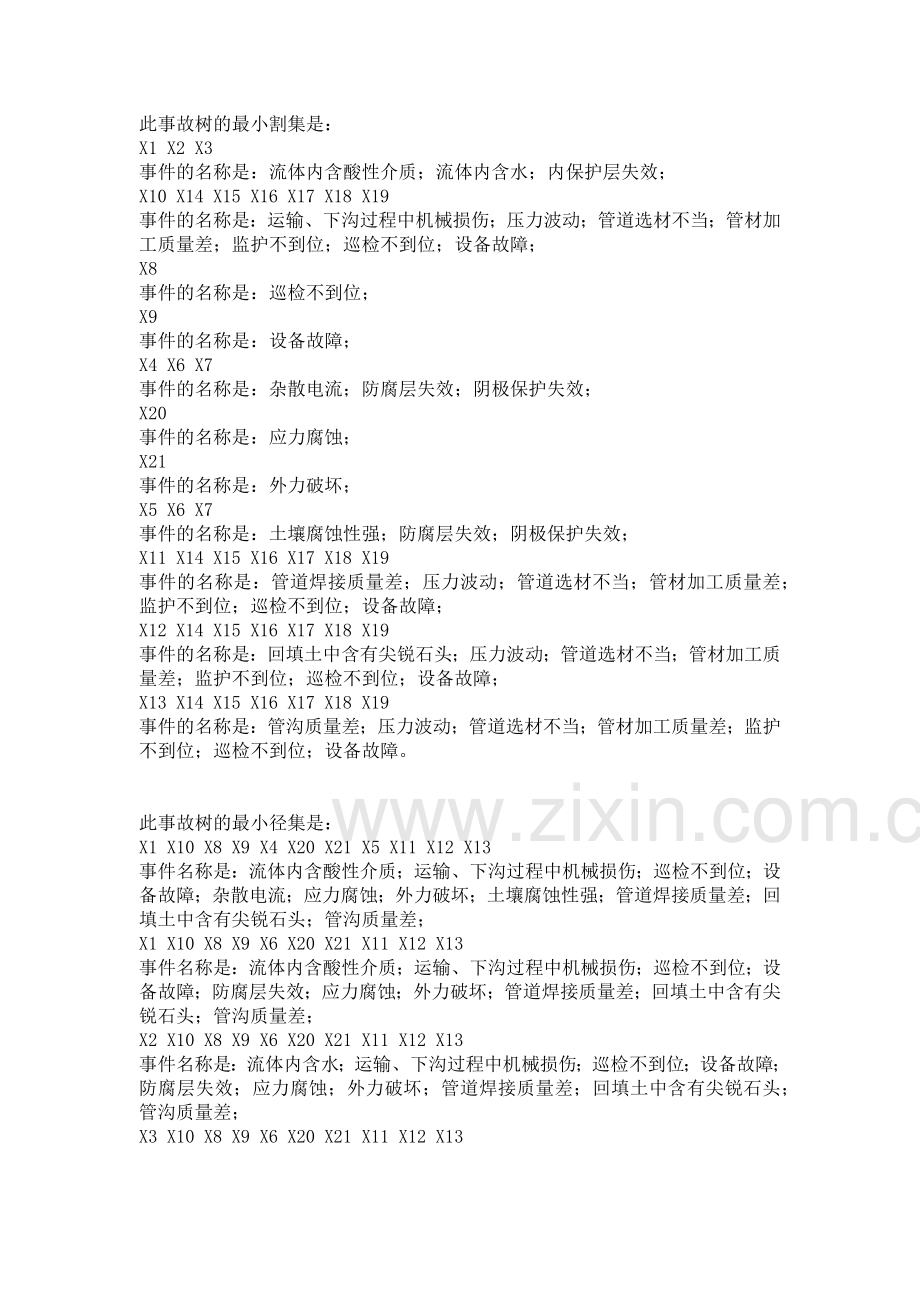

此事故树的最小割集是：
X1 X2 X3
事件的名称是：流体内含酸性介质；流体内含水；内保护层失效；
X10 X14 X15 X16 X17 X18 X19
事件的名称是：运输、下沟过程中机械损伤；压力波动；管道选材不当；管材加工质量差；监护不到位；巡检不到位；设备故障；
X8
事件的名称是：巡检不到位；
X9
事件的名称是：设备故障；
X4 X6 X7
事件的名称是：杂散电流；防腐层失效；阴极保护失效；
X20
事件的名称是：应力腐蚀；
X21
事件的名称是：外力破坏；
X5 X6 X7
事件的名称是：土壤腐蚀性强；防腐层失效；阴极保护失效；
X11 X14 X15 X16 X17 X18 X19
事件的名称是：管道焊接质量差；压力波动；管道选材不当；管材加工质量差；监护不到位；巡检不到位；设备故障；
X12 X14 X15 X16 X17 X18 X19
事件的名称是：回填土中含有尖锐石头；压力波动；管道选材不当；管材加工质量差；监护不到位；巡检不到位；设备故障；
X13 X14 X15 X16 X17 X18 X19
事件的名称是：管沟质量差；压力波动；管道选材不当；管材加工质量差；监护不到位；巡检不到位；设备故障。

此事故树的最小径集是：
X1 X10 X8 X9 X4 X20 X21 X5 X11 X12 X13
事件名称是：流体内含酸性介质；运输、下沟过程中机械损伤；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X1 X10 X8 X9 X6 X20 X21 X11 X12 X13
事件名称是：流体内含酸性介质；运输、下沟过程中机械损伤；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X2 X10 X8 X9 X6 X20 X21 X11 X12 X13
事件名称是：流体内含水；运输、下沟过程中机械损伤；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X3 X10 X8 X9 X6 X20 X21 X11 X12 X13
事件名称是：内保护层失效；运输、下沟过程中机械损伤；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X1 X14 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；压力波动；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X15 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；管道选材不当；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X16 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；管材加工质量差；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X17 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；监护不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X18 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；巡检不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X19 X8 X9 X6 X20 X21
事件名称是：流体内含酸性介质；设备故障；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X1 X10 X8 X9 X7 X20 X21 X11 X12 X13
事件名称是：流体内含酸性介质；运输、下沟过程中机械损伤；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X2 X14 X8 X9 X6 X20 X21
事件名称是：流体内含水；压力波动；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X15 X8 X9 X6 X20 X21
事件名称是：流体内含水；管道选材不当；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X16 X8 X9 X6 X20 X21
事件名称是：流体内含水；管材加工质量差；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X17 X8 X9 X6 X20 X21
事件名称是：流体内含水；监护不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X18 X8 X9 X6 X20 X21
事件名称是：流体内含水；巡检不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X19 X8 X9 X6 X20 X21
事件名称是：流体内含水；设备故障；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X2 X10 X8 X9 X7 X20 X21 X11 X12 X13
事件名称是：流体内含水；运输、下沟过程中机械损伤；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X3 X14 X8 X9 X6 X20 X21
事件名称是：内保护层失效；压力波动；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X15 X8 X9 X6 X20 X21
事件名称是：内保护层失效；管道选材不当；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X16 X8 X9 X6 X20 X21
事件名称是：内保护层失效；管材加工质量差；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X17 X8 X9 X6 X20 X21
事件名称是：内保护层失效；监护不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X18 X8 X9 X6 X20 X21
事件名称是：内保护层失效；巡检不到位；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X19 X8 X9 X6 X20 X21
事件名称是：内保护层失效；设备故障；巡检不到位；设备故障；防腐层失效；应力腐蚀；外力破坏；
X3 X10 X8 X9 X7 X20 X21 X11 X12 X13
事件名称是：内保护层失效；运输、下沟过程中机械损伤；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X1 X14 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；压力波动；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X1 X15 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；管道选材不当；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X1 X16 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；管材加工质量差；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X1 X17 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；监护不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X1 X18 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；巡检不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X1 X19 X8 X9 X7 X20 X21
事件名称是：流体内含酸性介质；设备故障；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X14 X8 X9 X7 X20 X21
事件名称是：流体内含水；压力波动；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X15 X8 X9 X7 X20 X21
事件名称是：流体内含水；管道选材不当；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X16 X8 X9 X7 X20 X21
事件名称是：流体内含水；管材加工质量差；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X17 X8 X9 X7 X20 X21
事件名称是：流体内含水；监护不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X18 X8 X9 X7 X20 X21
事件名称是：流体内含水；巡检不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X19 X8 X9 X7 X20 X21
事件名称是：流体内含水；设备故障；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X14 X8 X9 X7 X20 X21
事件名称是：内保护层失效；压力波动；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X15 X8 X9 X7 X20 X21
事件名称是：内保护层失效；管道选材不当；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X16 X8 X9 X7 X20 X21
事件名称是：内保护层失效；管材加工质量差；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X17 X8 X9 X7 X20 X21
事件名称是：内保护层失效；监护不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X18 X8 X9 X7 X20 X21
事件名称是：内保护层失效；巡检不到位；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X3 X19 X8 X9 X7 X20 X21
事件名称是：内保护层失效；设备故障；巡检不到位；设备故障；阴极保护失效；应力腐蚀；外力破坏；
X2 X10 X8 X9 X4 X20 X21 X5 X11 X12 X13
事件名称是：流体内含水；运输、下沟过程中机械损伤；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X3 X10 X8 X9 X4 X20 X21 X5 X11 X12 X13
事件名称是：内保护层失效；运输、下沟过程中机械损伤；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；管道焊接质量差；回填土中含有尖锐石头；管沟质量差；
X1 X14 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；压力波动；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X1 X15 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；管道选材不当；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X1 X16 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；管材加工质量差；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X1 X17 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；监护不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X1 X18 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；巡检不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X1 X19 X8 X9 X4 X20 X21 X5
事件名称是：流体内含酸性介质；设备故障；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X14 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；压力波动；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X15 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；管道选材不当；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X16 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；管材加工质量差；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X17 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；监护不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X18 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；巡检不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X2 X19 X8 X9 X4 X20 X21 X5
事件名称是：流体内含水；设备故障；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X14 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；压力波动；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X15 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；管道选材不当；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X16 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；管材加工质量差；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X17 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；监护不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X18 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；巡检不到位；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强；
X3 X19 X8 X9 X4 X20 X21 X5
事件名称是：内保护层失效；设备故障；巡检不到位；设备故障；杂散电流；应力腐蚀；外力破坏；土壤腐蚀性强。

结构重要度顺序为：I(8)=I(9)=I(20)=I(21)>I(6)=I(7)>I(14)=I(15)=I(16)=I(17)=I(18)=I(19)>I(3)=I(1)=I(2)=I(4)=I(5)>I(10)=I(11)=I(12)=I(13)
事件名称是：巡检不到位=设备故障=应力腐蚀=外力破坏>防腐层失效=阴极保护失效>压力波动=管道选材不当=管材加工质量差=监护不到位=巡检不到位=设备故障>内保护层失效=流体内含酸性介质=流体内含水=杂散电流=土壤腐蚀性强>运输、下沟过程中机械损伤=管道焊接质量差=回填土中含有尖锐石头=管沟质量差
