DS5100 扩展柜的连接方式，及模块使用的计算
 DS5100 连接扩展柜的时候一般推荐，小于等于8个扩展柜时，每个扩展柜一个单独的环路对(Loop-pair)；当大于8个扩展柜时，再在环路里添加第二个扩展柜。在DS5100 机头的SFP模块配置中，小于等于4个扩展柜时选4个#FC 2412，大于4个扩展柜时选8个#FC 2412.在DS5100 扩展柜的SFP模块配置中，8个以内的扩展柜都不需要额外添加SFP模块（标配带一对SFP模块），8个以上的扩展柜，每个扩展柜添加一对模块。
    1-4台扩展柜连接示意图（DS5100需要4个fc#2412，扩展柜不需要额外配置SFP模块）

    5-8台扩展柜连接示意图（DS5100需要8个fc#2412，扩展柜不需要额外配置SFP模块）

    9-16台扩展柜连接示意图（DS5100需要8个fc#2412，8台扩展柜不需要额外配置SFP模块，剩下每个扩展柜需要额外配置1个fc#2412）

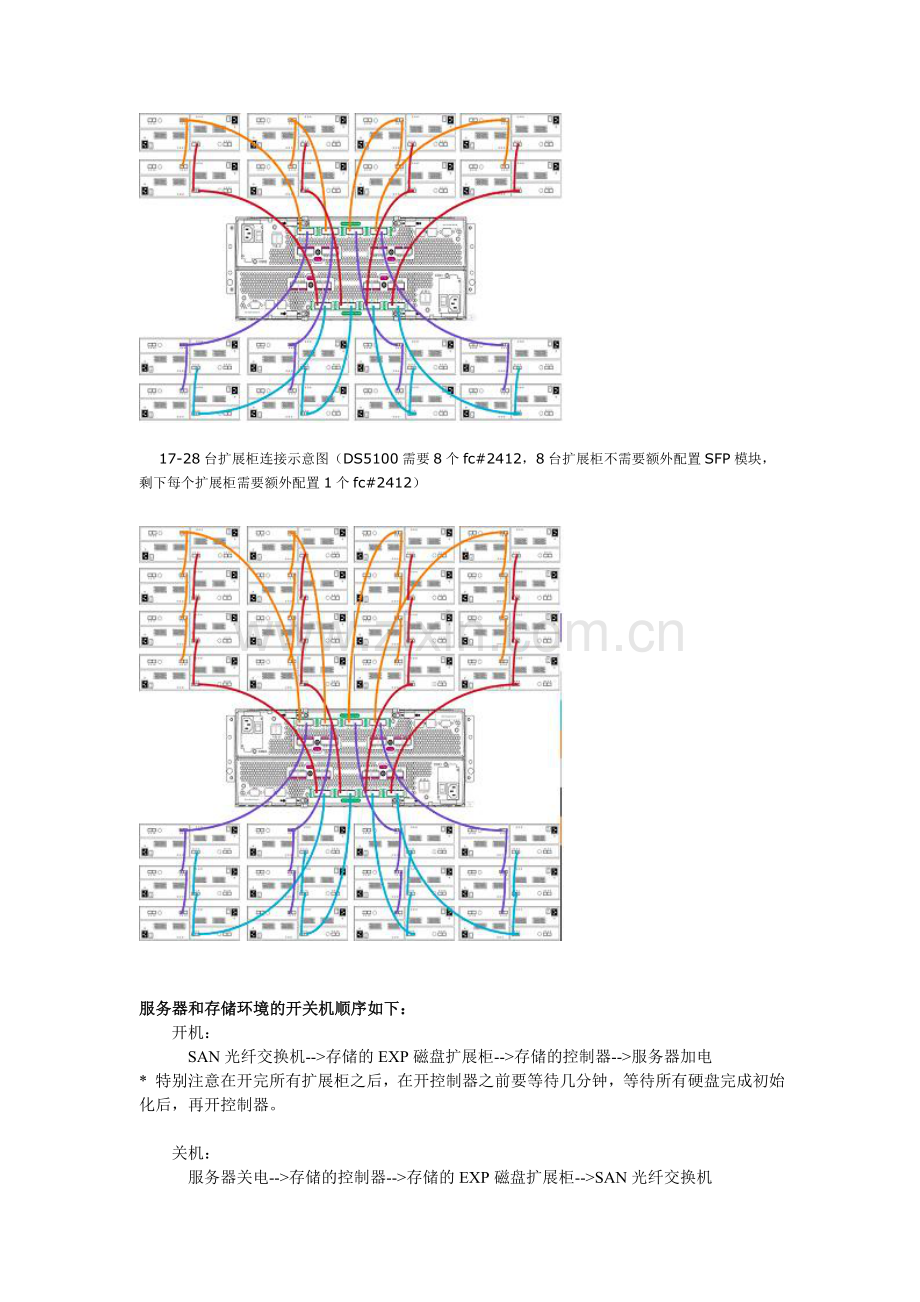

    17-28台扩展柜连接示意图（DS5100需要8个fc#2412，8台扩展柜不需要额外配置SFP模块，剩下每个扩展柜需要额外配置1个fc#2412）

服务器和存储环境的开关机顺序如下：
开机：
SAN光纤交换机-->存储的EXP磁盘扩展柜-->存储的控制器-->服务器加电
* 特别注意在开完所有扩展柜之后，在开控制器之前要等待几分钟，等待所有硬盘完成初始化后，再开控制器。

关机：
服务器关电-->存储的控制器-->存储的EXP磁盘扩展柜-->SAN光纤交换机
特别注意的是IBM DS5100机头的关机细节和4300/4700/4800都不同， 具体过程如下：
关闭两个电源的开关 --> 控制器缓存(Cache)中的数据自动备份到控制器内部的闪存(USB Flash)中，
控制器的LED 交错的显示 “os”和“bb”
---> 控制器电源在数据备份完成后才会关闭
因为这个差异，DS5100的关机过程耗时比较长，大概5-10分钟（控制器的LED会交错的显示“os”和“bb”），关机后，控制器的代码和电源灯会熄灭。
在DS5000按下电源按钮关机后，在控制器代码和所有电源灯熄灭前绝对不能进行任何操作！
