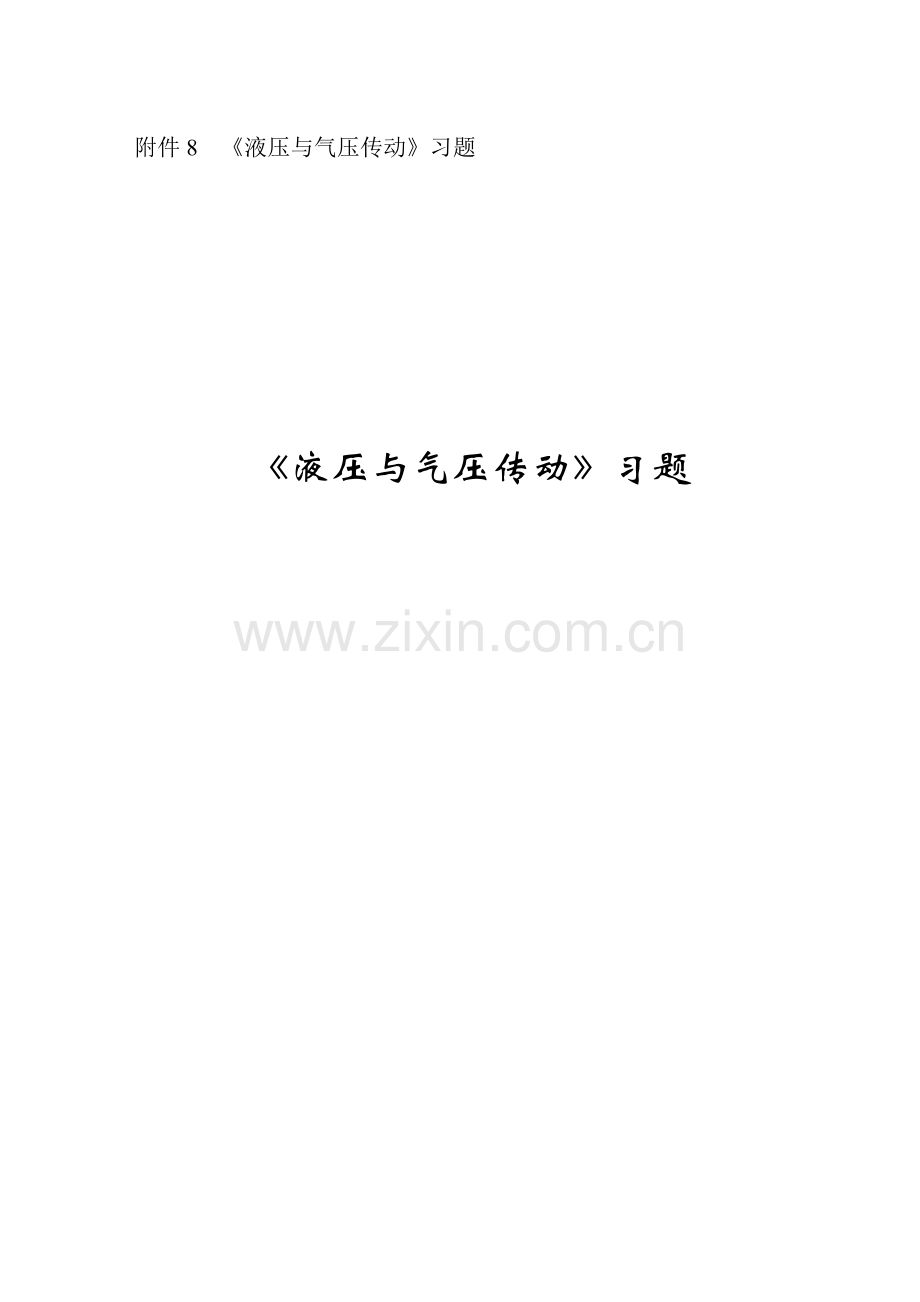

附件8 《液压与气压传动》习题

《液压与气压传动》习题

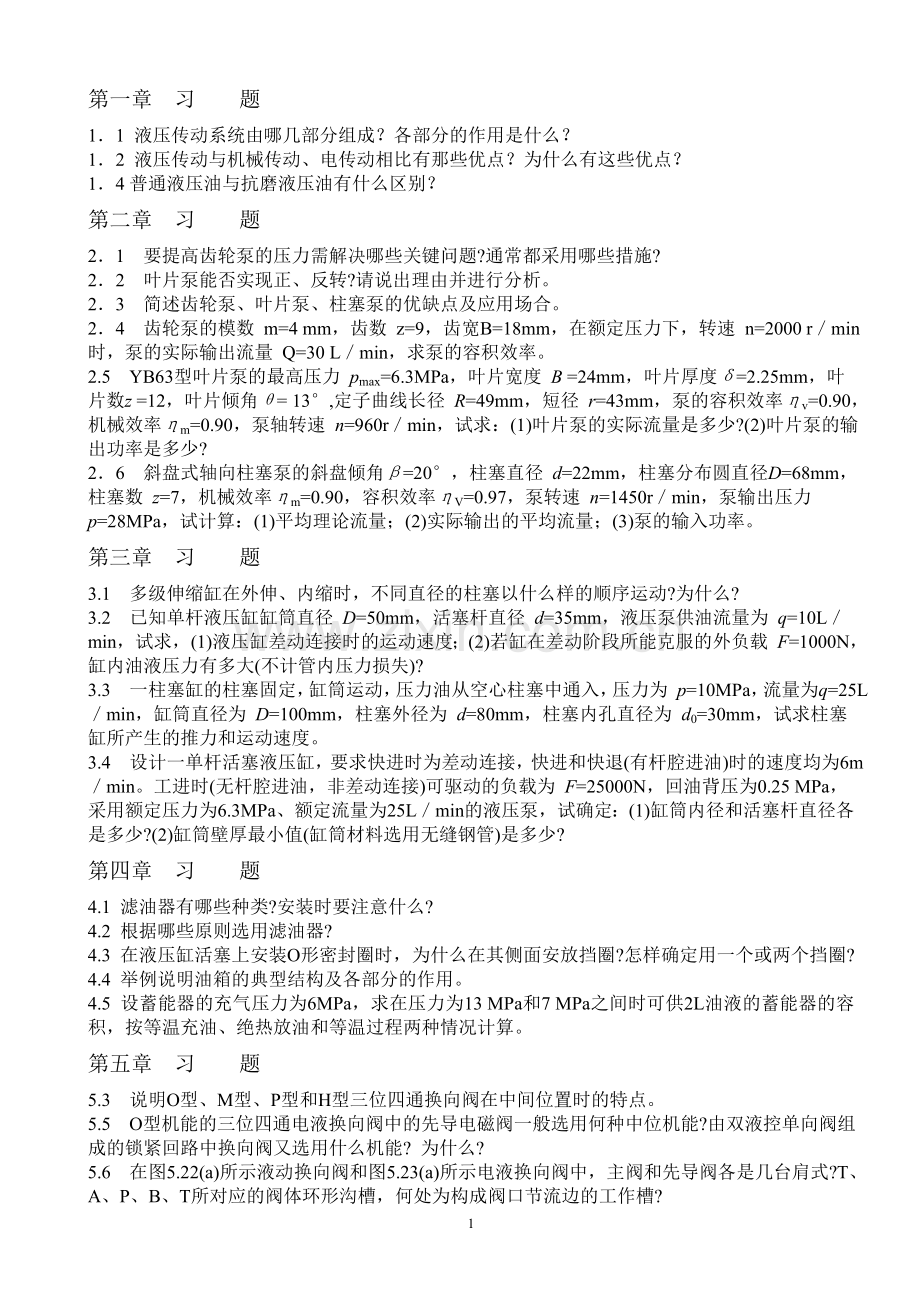

第一章 习 题
1．1 液压传动系统由哪几部分组成？各部分的作用是什么？
1．2 液压传动与机械传动、电传动相比有那些优点？为什么有这些优点？
1．4普通液压油与抗磨液压油有什么区别？
第二章 习 题
2．1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施?
2．2 叶片泵能否实现正、反转?请说出理由并进行分析。
2．3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。
2．4 齿轮泵的模数 m=4 mm，齿数 z=9，齿宽B=18mm，在额定压力下，转速 n=2000 r／min时，泵的实际输出流量 Q=30 L／min，求泵的容积效率。
2.5 YB63型叶片泵的最高压力 pmax=6.3MPa，叶片宽度 B =24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ= 13°,定子曲线长径 R=49mm，短径 r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速 n=960r／min，试求：(1)叶片泵的实际流量是多少?(2)叶片泵的输出功率是多少?
2．6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径 d=22mm，柱塞分布圆直径D=68mm，柱塞数 z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速 n=1450r／min，泵输出压力p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。
第三章 习 题
3.1 多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么?
3.2 已知单杆液压缸缸筒直径 D=50mm，活塞杆直径 d=35mm，液压泵供油流量为 q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载 F=1000N，缸内油液压力有多大(不计管内压力损失)?
3.3 一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为 p=10MPa，流量为q=25L／min，缸筒直径为 D=100mm，柱塞外径为 d=80mm，柱塞内孔直径为 d0=30mm，试求柱塞缸所产生的推力和运动速度。
3.4 设计一单杆活塞液压缸，要求快进时为差动连接，快进和快退(有杆腔进油)时的速度均为6m／min。工进时(无杆腔进油，非差动连接)可驱动的负载为 F=25000N，回油背压为0.25 MPa，采用额定压力为6.3MPa、额定流量为25L／min的液压泵，试确定：(1)缸筒内径和活塞杆直径各是多少?(2)缸筒壁厚最小值(缸筒材料选用无缝钢管)是多少?
第四章 习 题
4.1 滤油器有哪些种类?安装时要注意什么?
4.2 根据哪些原则选用滤油器?
4.3 在液压缸活塞上安装O形密封圈时，为什么在其侧面安放挡圈?怎样确定用一个或两个挡圈?
4.4 举例说明油箱的典型结构及各部分的作用。
4.5 设蓄能器的充气压力为6MPa，求在压力为13 MPa和7 MPa之间时可供2L油液的蓄能器的容积，按等温充油、绝热放油和等温过程两种情况计算。
第五章 习 题
5.3 说明O型、M型、P型和H型三位四通换向阀在中间位置时的特点。
5.5 O型机能的三位四通电液换向阀中的先导电磁阀一般选用何种中位机能?由双液控单向阀组成的锁紧回路中换向阀又选用什么机能? 为什么?
5.6 在图5.22(a)所示液动换向阀和图5.23(a)所示电液换向阀中，主阀和先导阀各是几台肩式?T、A、P、B、T所对应的阀体环形沟槽，何处为构成阀口节流边的工作槽?
第六章 习 题
6.1 分析比较溢流阀、减压阀和顺序阀的作用及差别。
6.3 现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断?
6.4 若减压阀调压弹簧预调为5MPa，而减压阀前的一次压力为4MPa。试问经减压后的二次压力是多少?为什么?
6.5 顺序阀是稳压阀还是液控开关?顺序阀工作时阀口是全开还是微开?溢流阀和减压阀呢?
6.8 电磁溢流阀有何用途?
6.9 将图6.8所示(远程)溢流阀的P口通过几米长的管道与先导型溢流阀的遥控口K（图6.9）相连后即可实现远程调压，请在图6.10的基础上画出远程调压的原理简图，并作简要说明?
6.10 图6.22所示顺序阀的先导阀为何做成滑阀?
6.11 先导式溢流阀的阻尼孔起什么作用?如果它被堵塞将会出现什么现象?如果弹簧腔不与回油腔相接，会出现什么现象?
第七章 习 题
7.1 在节流调速系统中，如果调速阀的进、出油口接反了，将会出现怎样的情况?试根据调速阀的工作原理进行分析。
7.2 将调速阀和溢流节流阀分别装在负载(油缸)的回油路上，能否起速度稳定作用?
7.3 溢流阀和节流阀都能作背压阀使用，其差别何在?
7.7 利用两个插装阀(逻辑阀)单元组合起来作主级，以适当的电磁换向阀作先导级，构成相当于二位三通电液换向阀。
7.8 利用四个逻辑阀单元组合起来作主级，以适当的电磁换向阀作先导级，分别构成相当于二位四通、三位四通电液换向阀。
第八章 习 题
8.1 在图8.25所示的双向差动回路中，A1、A2和A3分别表示液压缸左、右腔及柱塞缸的有效工作面积，qP为液压泵输出流量，如A1>A2，A3+A2>A1，试确定活塞向左和向右移动的速度表达式。
图8.26

图 8.25
A2
A3
A1
qP
8.2 在图8.26所示的系统中，活塞的工作循环为“快进(差动)→工进(节流)→快退→停止”。已知活塞面积A1等于活塞杆腔环形面积A2的2倍，液压泵的额定流量为q0，溢流阀的调定压力为1．0MPa，油液通过各换向阀时的压力损失均为△p=0．2MPa，忽略摩擦和管道压力损失。求：
①快进时液压泵的工作压力；
②快进时活塞运动速度的表达式；
③工进时液压泵的工作压力；
④快退时液压泵的工作压力。
8.4 图8.28所示回路中，液压泵的输出流量Qp=10L／min，溢流阀调整压力PY=2MPa，两个薄壁孔口型节流阀的流量系数均为Cq=0.67，两个节流阀的开口面积分别为AT1=2×10-6m2，AT2=1×10-6m2，液压油密度ρ=900kg／m3，试求当不考虑溢流阀的调节偏差时:
(1)液压缸大腔的最高工作压力；
(2)溢流阀的最大溢流量。
8.7 图8.31所示回路中，已知两液压缸的活塞面积相同，即A=0.02m2，负载分别为F1=8×103 N，F2=4×103 N。设溢流阀的调整压力为pY=4.5MPa，试分析减压阀调整压力值分别为lMPa、2MPa、4MPa时，两液压缸的动作情况。
图 8.28
qp
AT2
AT1
pY
图8.33
A1
A2
图8.31
F1
F2

8.9 在图33所示系统中，A1=80cm2 ，A2=40cm2，立式液压缸活塞与运动部件自重，FG=6000N,活塞在运动时的摩擦阻力Ff=2000N，向下进给时工作负载R=24000N。系统停止工作时，应保证活塞不因自重下滑。试求：（1）顺序阀的最小调定压力是多少？（2）溢流阀的最小调定压力是多少？
第九章 习 题

1YA

2YA
动
1
—
+
作
2
—
—
顺
3
+
—
序
4
+
+
5
+
—
6
—
—
9.2 试写出图9.9所示液压系统的动作循环表，并评述这个液压系统的特点。
9.3 图9.10所示的压力机液压系统，能实现“快进→慢进→保压→快退→停止”的动作循环，试读懂此系统图，并写出：包括油路流动情况的动作循环表。
9.4 图9.11所示的液压系统，如按规定的顺序接受电器信号，试列表说明各液压阀和两液压缸的工作状态。

图9.9
快进
工进
停留
快退
停止
1YA
2YA
3YA
图9.11
图9.10

第十章 习 题
图 10.5
3DT
1DT
2DT
YT
XF

10.1 图10.5所示液压系统中，液压缸的直径D=70mm，活塞杆直径d=45mm，工作负载F=16000N，液压缸的效率η=0.95，不及惯性力和导轨摩擦力。快速运动时速度为v1=7m/min，工作进给速度为v2=0.053m/min，系统总的压力损失折合到进油管路为ΣΔpl=5×105Pa。试求：
（1）液压系统实现快进→工进→快退→原位停止的工作循环时电磁铁、行程阀、压力继电器的动作顺序表。
（2）计算并选择系统所需要的元件，并在图上标明各元件的型号。
第十一章 习 题
11.1 简述气压传动组成及特点。
11.2 气压传动系统对压缩空气有哪些质量要求?主要依靠哪些设备保证气压系统的压缩空气质量，并简述这些设备的工作原理。
11.3 简述冲压气缸的工作过程及工作原理。
11.4 气动三联件包括哪几个元件，它们的连接次序如何?为什么?
11.5 试述先导式双电控电磁阀工作原理。
11.6 试述延时阀的工作原理。
