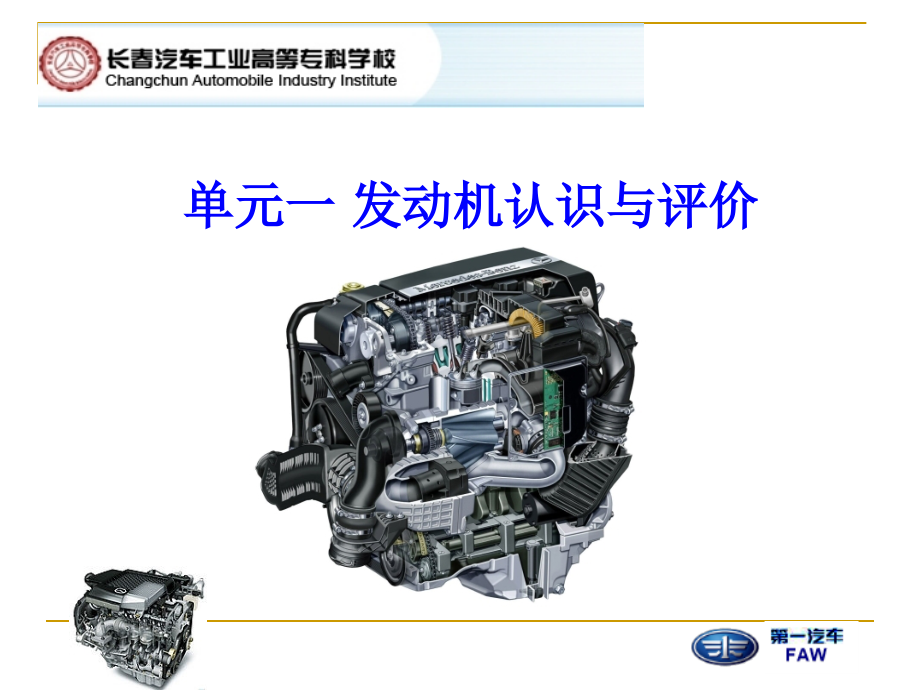

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单元一 发动机认识与评价,本单元的主要学习任务：,1.,发动机常用术语,2.,发动机的总体结构及工作原理,3.,发动机的性能指标,学习任务一：发动机的常用术语,对发动机进行基本的认识，了解发动机的工作原理和性能参数。,发动机的定义,发动机是将其它形式的能量转变为机械能的机器。,发动机的分类,1,、按燃料的使用不同分,汽油机,柴油机,2,、按完成一个工作循环所需行程数,四行程发动机,二行程发动机,3,、按冷却方式不同,水冷发动机,风冷发动机,4,、按气缸数及排列方式,单缸,发动机,多缸发动机,单列式,型,对置式,型,对置式,直列式,5,、按活塞运动方式分为往复活塞式和旋转活塞式,转子发动机,6,、按进气方式分为自然吸气和增压,发动机常用术语,1,、工作循环,活塞在汽缸内进行进气、压缩、做功、排气,4,个工作过程，每完成一次,称为一个工作循环。,2.,上、下止点,活塞顶离曲轴回转中心最远处为上止点；活塞顶离曲轴回转中心最近处为下止点。在上、下止点处，活塞的运动速度为零。,3.,活塞行程,上、下止点间的距离,S,称为活塞行程。曲轴的回转半径,R,称为曲柄半径。显然，曲轴每回转一周，活塞移动两个活塞行程。对于气缸中心线通过曲轴回转中心的内燃机，其,S,2,R,。,4.,气缸工作容积,上、下止点间所包容的气缸容积称为气缸工作容积。,5.,内燃机排量,内燃机所有气缸工作容积的总和称为内燃机排量。,6.,燃烧室容积,活塞位于上止点时，活塞顶面以上气缸盖底面以下所形成的空间称为燃烧,室，其容积称为燃烧室容积，也叫压缩容积。,7,.,气缸总容积,气缸工作容积与燃烧室容积之和为气缸总容积,。,8.,压缩比,汽缸总容积与燃烧室容积的比值,通常汽油机的压缩比为,6,10,，柴油机的压缩比,较高，一般为,16,22,。,Va,气缸总容积；,Vh,气缸工作容积；,Vc,燃烧室容积；,学习任务二：发动机的总体结构与工作原理,发动机由“两大机构五大系统”组成：,1.,两大机构：曲柄连杆机构、配气机构。,2.,五大系统：冷却系、润滑系、燃料供给系、点火系、起动系,汽油机：,油箱、燃油滤清器、空气滤清器、汽油泵、进、排气歧管等。,柴油机：,输油泵、燃油粗、细滤清器、喷油泵、调速器、喷油器、高、低压油管、回油管等。,功用：,润滑减磨，,清洁、,冷却，,密封。,四冲程汽油机工作原理,活塞往复四个冲程完成一个循环的发动机称四冲程发动机。每个循环由进气、压缩、作功、排气四个冲程组成,大气压力线,P,V,r,a,示功图,上,止点,下止点,示功图,：,表示活塞在不同位置时气缸内气体压力的变化情况。,进气终了时气缸内,压,强,为,0.0740.093Mpa,，,温度,上升至,353,403K,1,、进气行程,2,、压缩行程,P,V,r,a,示功图,大气压力线,c,上止点,下止点,压缩终了时气缸内,压强,上升至,0.6,1.5Mpa,，,温度,继续上升至,600,700K,。,3,、作功行程,P,V,r,a,示功图,大气压力线,c,Z,b,上止点,下止点,作功中气缸内,最高压强,可达,3,5Mpa,，,最高温度,可达,2200,2800K,；,作功终了时气缸内,压强,下降至,0.3,0.5Mpa,，,温度,下降至,1300,1600K,。,4,、排气行程,P,V,r,示功图,大气压力线,c,Z,b,上止点,下止点,排气终了时气缸内,压强,下降至,0.102,0.120Mpa,，,温度,下降至,900,1200K,a,四冲程柴油机工作原理,a,进气行程；,b,压缩行程；,c,作功行程；,d,排气行程,每个循环也由进气、压缩、作功、排气四个冲程组成。但由于柴油的性质与汽油不同，其混合气形成的方式、着火方式与汽油机也不同。下述不同点：,1.,进气冲程进入气缸的是纯空气。,2.,压缩冲程压缩比大，压缩终了的压力、温度高。,3.,作功冲程压缩冲程末，高压柴油呈雾状喷入气缸内，自行燃烧作功，最高压力,5-10Mpa,。,4.,排气冲程与汽油机基本相同。压力,0.105-0.125Mpa,，,温度,800K-1000K,。,汽油机与柴油机的相同点与不同点,相同点,:,1.,每个工作循环曲轴转两周，每一冲程曲轴转半周，进气冲程进气门开，排气冲程排气门开，其余两个冲程进、排气门均关。,2.,四个冲程中，只有作功冲程产生动力，其余三个冲程消耗能量。,3.,必须用外力起动。,4.,工作循环基本内容相似，主要机件的运动相同，结构基本相同,。,不同点：,1.,混合气的形成方式不同：汽油机是缸外混合；柴油机是缸内混合；,2.,着火方式不同：汽油机点燃式；柴油机是压燃式。,发动机型号,主要介绍国产发动机的分类标准。,例,:,CA488,第一汽车制造厂生产的四缸直列四冲程水冷式发动机，缸径,88,毫米。,12V135ZG,12,缸，,V,型排列，四冲程，缸径,135mm,，水冷，增压，工程机械用。,学习任务三：发动机的主要性能指标与特性,一、动力性指标,-,三要素,(,最高车速、加速能力和最大爬坡,),1,、有效转矩：发动机通过飞轮对外输出的转矩称为发动机的有效转矩，用,Te,表示,。,2,、有效功率：发动机通过飞轮对外输出的功率成为发动机的有效功率，用,Pe,表示。,二者关系,式中：,T,e,有效扭矩，单位为,N,m,；,n,曲轴转速，单位为,r/min,标定功率,对于非增压发动机来说,最大功率要受到平均有效压力和转速两方面的限制。一台发动机的功率究竟标定多大才适合,这要根据发动机特性和具体用途、使用特点及寿命和可靠性要求而人为确定,根据我国情况,国家标准规定了发动机标定功率分为下列四级,:,1 15,分钟功率,允许发动机连续运转,15,分钟的最大有效功率。,2 1,小时功率,允许发动机连续运转,1,小时的最大有效功率。,3 12,小时功率,允许发动机连续运转,12,小时的最大有效功率。,4,持续功率,允许发动机长期连续运转的最大有效功率。,3,、升功率,单位气缸工作容积的功率（利用率）,4.,有效热效率,燃料燃烧所产生的热量转化为有效功的百分数称为有效热效率，为获得一定数量的有效功所消耗的热量越少，有效热效率越高，发动机的经济性越好。汽油机为,20%-30%,，柴油机能达到,40%,二,、经济性指标,燃油消耗率：,指发动机每发出,1,有效功率，在,1,小时内所消耗的燃油质量，称为燃油消耗率，用,G,e,或,b,e,表示。,三、发动机的速度特性,指发动机的功率、转矩和燃油消耗率三者随曲轴转速变化的规律。,发动机的负荷特性,发动机,负荷特性：当发动机转速一定时，经济性指标的有效比燃油消耗量,(,耗油率,),随发动机负荷的变化关系。,汽油机,负荷特性又称节流特性，,柴油机,负荷特性又称燃油调整特性,四、发动机的工况与负荷,1,、工况（指发动机的工作状况）：,一般用它的功率与曲轴转速来表征，有时也用负荷与曲轴转速来表明,。,2,、发动机在某一转速下的负荷：,是当时发动机发出的功率与同一转速下所有可能发出的最大功率之比，以百分数表示。,Pe,/kW,n/r,min,-1,0,50,45,32,27,20,2000,3500,4800,a,b,c,d,e,分析右图发动机的负荷,负荷一定：路况 油门 负载,机动内容,大众系列产品常识,TDI,是英文,Turbo Direct Injection,的缩写，,意为涡轮增压直接喷射（柴油发动机）。,SDI,是英文,Suction Direct Injection,的缩写，,意为自然吸气直接喷射（柴油发动机）,。,FSI,，它所代表的单词直译为燃油分层喷射，,它是大众汽车直喷发动机的标志代码。,Fuel Stratified,Injection,PQ32:JETTA,系列,1.6L 2V 68KW,BJG(T),发动机,PQ32:JETTA,系列,1.9L SDI 47KW,AQM,发动机,PQ32:JETTA,系列,化油器式发动机,C/CL/GL/CE/CEX/GEX,燃油喷射式发动机,CT/GT/CTX/GTX/AT,燃油喷射式发动机,CI/GI/CIX/GI,燃油喷射式发动机,CIF/GI,吸入式柴油发动机,GDF,C,普通型,G,豪华型,i2,阀汽油电喷发动机,D2,阀柴油发动机,AT,自动挡,X,首次改脸,F,第二次改脸,PQ34:BORA/GOLF,系列,1.6L 2V 75KW,BFQ,发动机,PQ34:BORA/GOLF,系列,1.6L 2V 74KW,BJH,发动机,PQ34:BORA/GOLF,系列,1.6L 5V 78KW,AWB,发动机,PQ34:BORA/GOLF,系列,1.8L 5V 92KW,BAF(AGN),发动机,PQ34:BORA/GOLF,系列,1.8T 5V 110KW,BAE(AUM),发动机,PQ34:BORA/GOLF,系列,2.0L 2V 85KW,APK,发动机,PQ34:BORA/GOLF,系列,1.9 TDI 74KW,ATD,发动机,PQ35:CADDY,1.6L 2V 74KW,BRY,发动机,PQ35:CADDY,2.0L SDI 51KW,BDJ,发动机,PQ35:SAGITAR/CADDY,1.6L 2V 74KW,BWH,发动机,PQ35:SAGITAR/MAGOTAN,外特性曲线,2.0L 2V 85KW,BJZ,发动机,PQ35:SAGITAR,外特性曲线,1.8T 5V 110KW,BPL,发动机,PQ46:MAGOTAN1.8TSI,PQ46:MAGOTAN3.2FSI,
