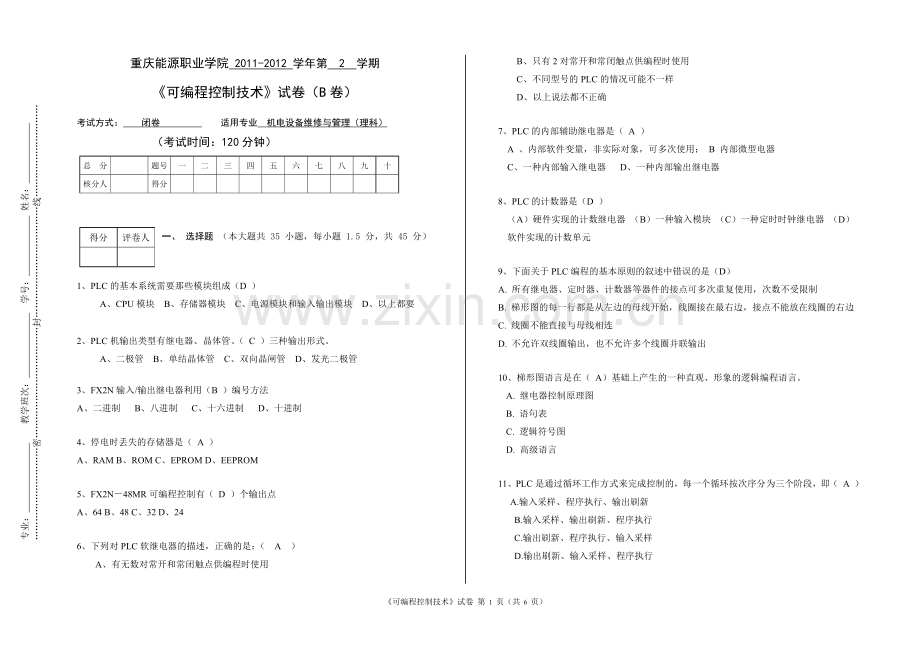

重庆能源职业学院 2011-2012 学年第 2 学期
专业班级： 姓名： 学号：
…………………………密………………………………封………………………………线…………………………
《可编程控制技术》试卷（B卷）

考试方式： 闭卷 适用专业 机电设备维修与管理（理科）
（考试时间：120分钟）
总 分

题号
一
二
三
四
五
六
七
八
九
十
核分人

得分

得分
评卷人

一、 选择题 （本大题共 35 小题，每小题 1.5 分，共 45 分）

1、PLC的基本系统需要那些模块组成（D ）
A、CPU模块 B、存储器模块 C、电源模块和输入输出模块 D、以上都要

2、PLC机输出类型有继电器、晶体管、（ C ）三种输出形式。
A、二极管 B、单结晶体管 C、双向晶闸管 D、发光二极管

3、FX2N输入/输出继电器利用（B ）编号方法
A、二进制 B、八进制 C、十六进制 D、十进制

4、停电时丢失的存储器是（ A ）
A、RAM B、ROM C、EPROM D、EEPROM

5、FX2N－48MR可编程控制有（ D ）个输出点
A、64 B、48 C、32 D、24

6、下列对PLC软继电器的描述，正确的是：（　A ）
　　A、有无数对常开和常闭触点供编程时使用
　　B、只有2对常开和常闭触点供编程时使用
　　C、不同型号的PLC的情况可能不一样
　　D、以上说法都不正确

7、PLC的内部辅助继电器是（ A ）
A 、内部软件变量，非实际对象，可多次使用； B 内部微型电器
C、一种内部输入继电器 D、一种内部输出继电器

8、PLC的计数器是（D ）
（A）硬件实现的计数继电器 （B）一种输入模块 （C）一种定时时钟继电器 （D）软件实现的计数单元

9、下面关于PLC编程的基本原则的叙述中错误的是（D）
A. 所有继电器、定时器、计数器等器件的接点可多次重复使用，次数不受限制
B. 梯形图的每一行都是从左边的母线开始，线圈接在最右边，接点不能放在线圈的右边
C. 线圈不能直接与母线相连
D. 不允许双线圈输出，也不允许多个线圈并联输出

10、梯形图语言是在（ A）基础上产生的一种直观、形象的逻辑编程语言。
A. 继电器控制原理图
B. 语句表
C. 逻辑符号图
D. 高级语言

11、PLC是通过循环工作方式来完成控制的，每一个循环按次序分为三个阶段，即（ A ）
A.输入采样、程序执行、输出刷新
B.输入采样、输出刷新、程序执行
C.输出刷新、程序执行、输入采样
D.输出刷新、输入采样、程序执行

12、PLC最基本的应用是（B）
A. 机器人控制
B. 开关逻辑控制
C. 闭环过程控制
D. 数字控制

13、LD指令是表示动合触点与起始母线相连，下列那一种情况也将用到这一指令（ C ）。
     A  动断触点与母线相连  B 并联电路块的串联时第一个触点为动断触点
     C并联电路块的串联时第一个触点为动合触点   D 以上都对

14、在FX2N系列PLC的基本指令中（ C ）指令是无数据的。
A、OR B、ORI C、ORB D、OUT

15、串联电路块并联的指令是（ B ）
A、ANB B、ORB C、ORI D、ANI

16、FX系列PLC，不属于连接指令的指令的是（ D ）
A、SET B、ANB C、ORB D、MPS

17、PLC中微分指令PLS的表现形式是（ A ）
A、仅输入信号的上升沿有效 B、仅输入信号的下降沿有效
C、仅输出信号的上升沿有效 D、仅高电平有效

18、T0 K1800的定时时间为（B）秒
A、18 B、180 C、1800 D、18000

19、OUT指令是驱动线圈指令，但它不能驱动（C）
A．暂存继电器
B．内部继电器
C. 输入继电器
D. 输出继电器

20、当操作软元件由OFF→ON或由ON→OFF时，脉冲指令使驱动线圈接通（A）
A.1个扫描周期
B. 1ms
C. 10us
D. 不确定

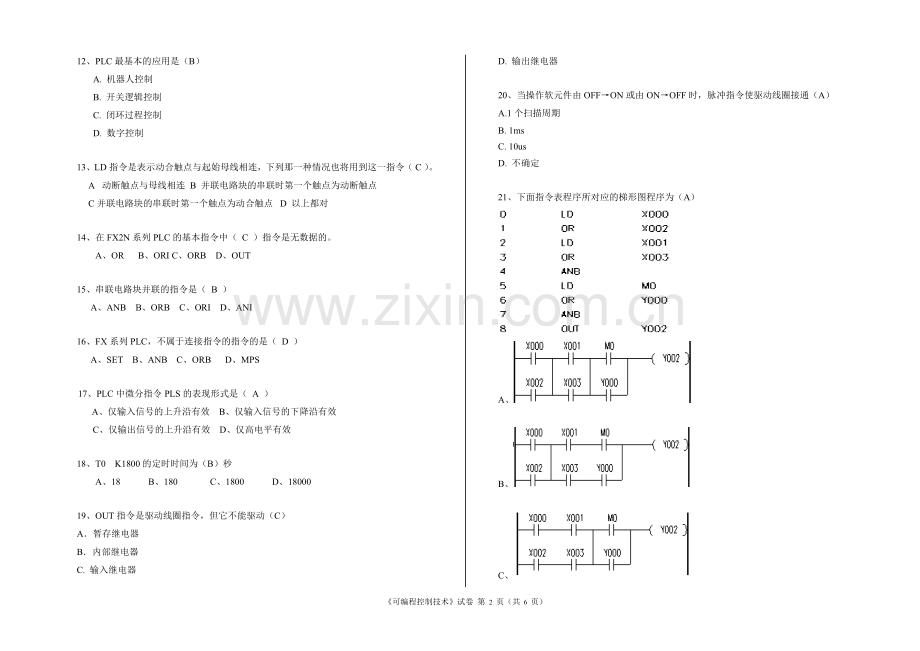

21、下面指令表程序所对应的梯形图程序为（A）

A、

B、

C、

D、

22、下面时序图所对应的指令表程序为：（C）

A、 B、

C、 D、

23、下面梯形图程序的时序图为：（A）

A、

B、

C、

D、

24、下面程序中，若X0变“ON”后能维持足够长的时间，则循环结束后DO的值为：（D）

A. 1
B. 2
C. 3
D. 4

25、下面程序中，若X0～X3的状态分别为1、0、0、0，则程序运行后D0的值为（B）

A. K 0
B. K 1
C. K 2
D.K32768

26、下面程序中，若D0的值为K5，则X0变“ON”后，Y0～Y3的值分别为（C）

A. 1、0、0、0
B. 1、0、0、1
C. 1、0、1、0
D. 1、0、1、1

27、下面程序中，若DO的值为K10，则X0变“ON”后，Y0、Y1、Y2的状态分别为（A）

A. Y0为0、Y1为0、Y2为1
B. Y0为1、Y1为0、Y2为0
C. Y0为0、Y1为1、Y2为0
D. Y0为1、Y1为0、Y2为1

28、下面程序中，若DO的值为K50，则X0变“ON”后，Y0、Y1、Y2的状态分别为（B）

A. Y0为0、Y1为0、Y2为1
B. Y0为1、Y1为0、Y2为0
C. Y0为0、Y1为1、Y2为0
D. Y0为1、Y1为0、Y2为1

29、下面程序中，若M8022的状态为“1”，则当X0为“ON”时，D0的值为（D）

A. H 2
B. H 1
C. H4
D. H5

30、下面程序要完成的功能为（A）

A. 当X001＝ON时，将D0中16位数据写入NO.1特殊模块中#12缓冲器（BFM）
B. 当X001＝ON时，将NO.1特殊模块中#12缓冲器（BFM）16位数据写入D0中
C. 当X001＝ON时，将D0中16位数据写入NO.12特殊模块中#1缓冲器（BFM）
D. 当X001＝ON时，将D0中8位数据写入NO.1特殊模块中#12缓冲器（BFM）

得分
评卷人

二、判断题 （本大题共 20 小题，每小题 1 分，共 20 分）

（ ）1、PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动 （X ）

（ ）2、可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。（ √）

（ ）3、PLC的I/O点数是指某台PLC能够输入PLC内和从PLC内向外输出的开关量、模拟量的总点数。（√ ）

（ ）4、PLC的系统程序要永久保存在PLC之中，用户不能改变；用户程序是根据生产过程和工艺要求编写的，可以通过编程器修改或增删。 （√ ）

（ ）5、在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。（√ ）

（ ）6、在PLC梯形图中如单个接点与一个串联支路并联，应将串联支路排列在图形的上面，而把单个接点并联在其下面。（√）

（ ）7、PLC内的特殊辅助继电器用户只能利用其触点。（×）

（ ）8、在继电接触器控制原理图中，有些继电器的触头可以画在线圈的右边，而在梯形图中是不允许的。（√ ）

（ ）9、理论上梯形图中的线圈可以带无数多个常开触点以及无数多个常闭触点。（√）

（ ）10、FX2N系列PLC的32位增/减双向计数器的方向由特殊辅助寄存器M8200～M8234设定。（√）

（ ）11、OUT指令可以连续使用，称为并行输出（√）

（ ）12、10个定时器串级使用，其最长定时时间为32767（s）（√）

（ ）13、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。（× ）

（ ）14、FX2N系列PLC的主控指令MC、MCR不允许嵌套使用。（× ）

（ ）15、FX2N系列PLC中，标号只能设在相关的跳转指令之后。（× ）

（ ）16、定时器可分为积算定时器和非积算定时器（√）

（ ）17、ORI指令是使继电器的常闭触点与其他继电器的触点并联（√）

（ ）18、顺序功能图中允许同一元件的线圈在不同的STL接点后多次使用。（√）

（ ）19、T1 K3600的延时时间为60min（×）

（ ）20、FX2N系列PLC在电源正常的情况下，计数器的当前值寄存器具有记忆功能，当计数器重新开始计数前要用复位指令才能对当前值寄存器复位。（√）

得分
评卷人

三、编程题（本大题共 2小题，共 35 分）

1、 设计一个电动机正反转控制程序，要求画出I/O分配表、主电路图和PLC接线图，编写梯形图。（15分）

无标准答案，根据具体情况判分。

2、设计一个单按钮起停电路的梯形图。（20分）

无标准答案，根据具体情况判分。
