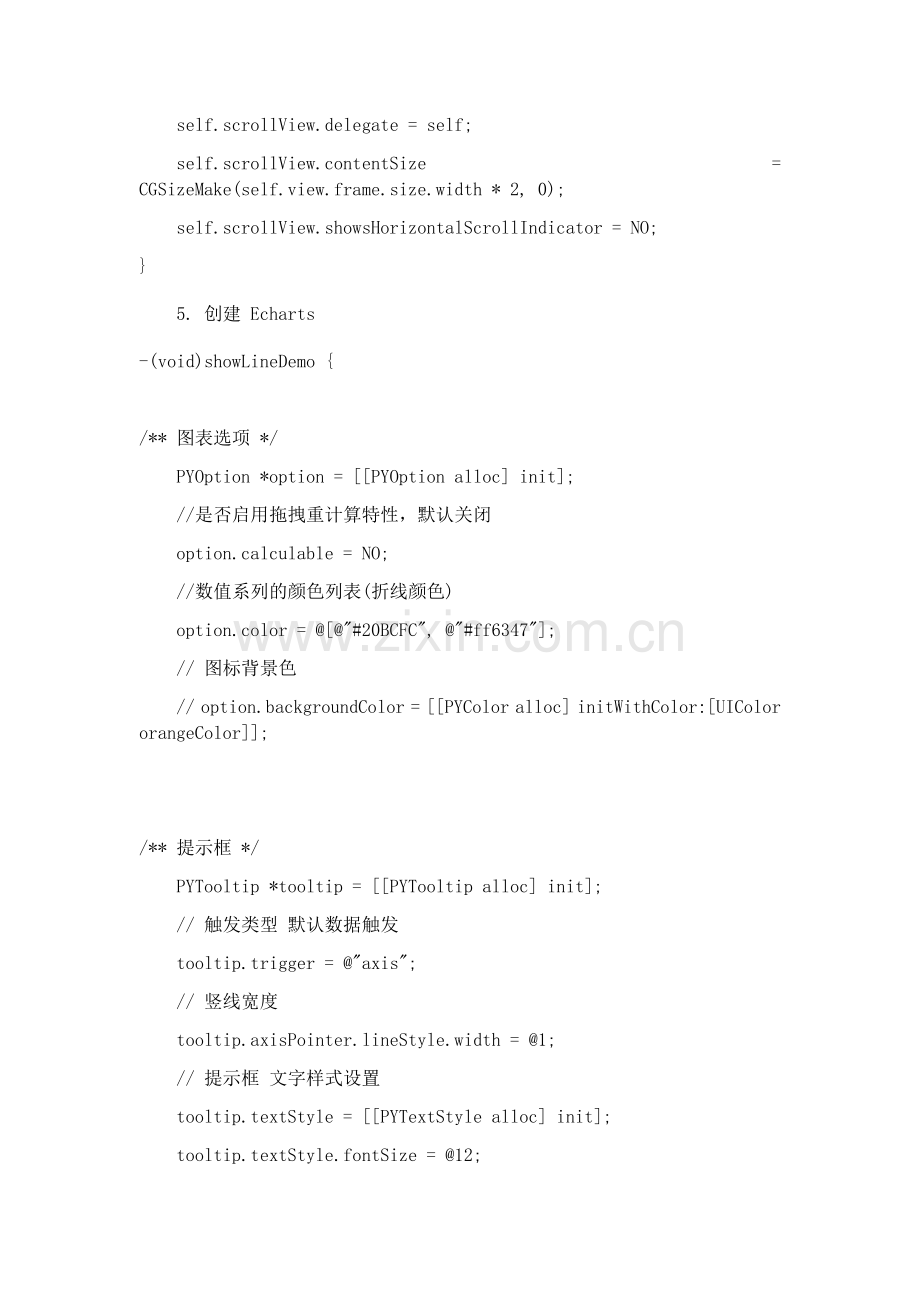

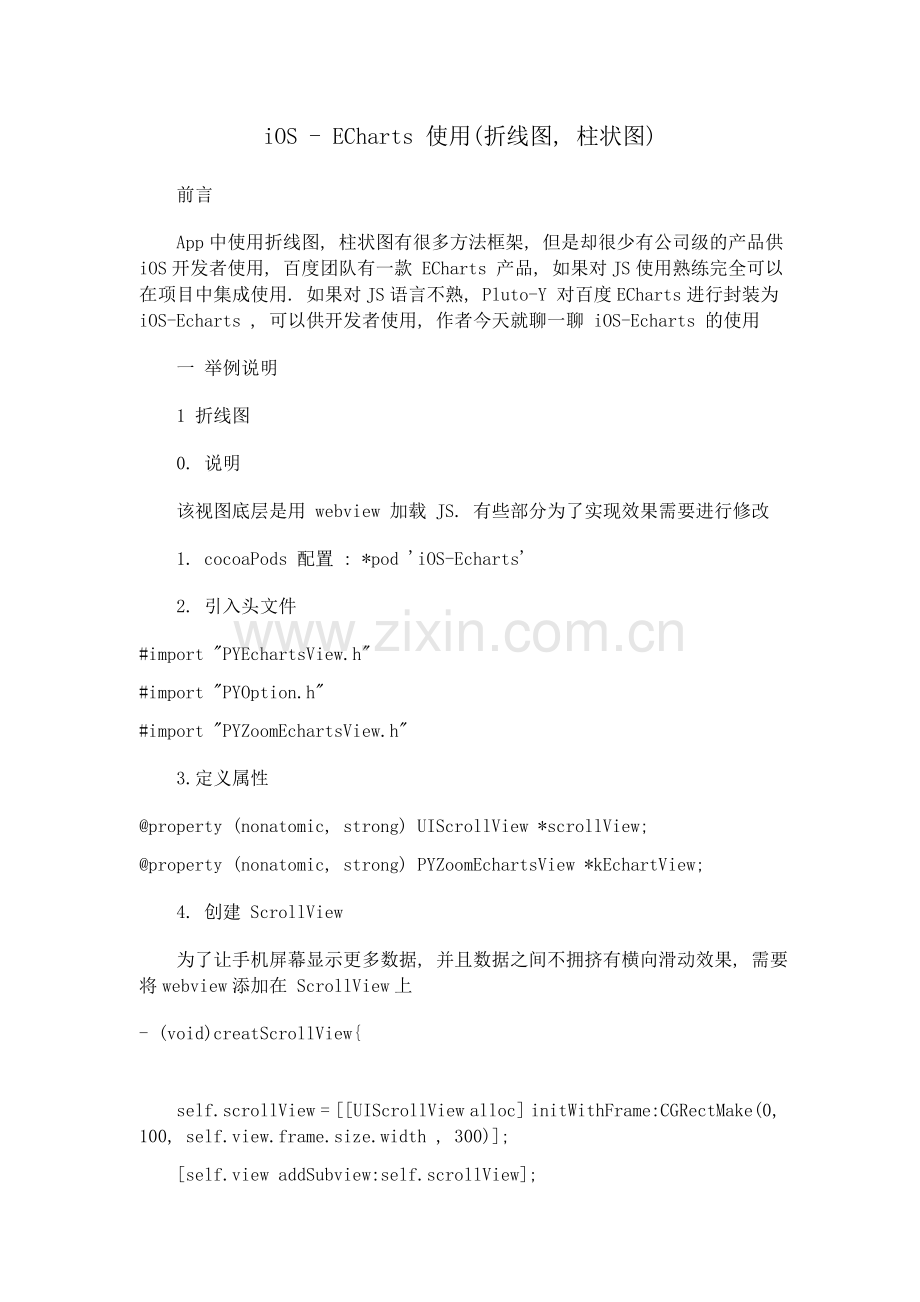

iOS - ECharts 使用(折线图, 柱状图) 　　前言　　App中使用折线图, 柱状图有很多方法框架, 但是却很少有公司级的产品供iOS开发者使用, 百度团队有一款 ECharts 产品, 如果对JS使用熟练完全可以在项目中集成使用. 如果对JS语言不熟, Pluto-Y 对百度ECharts进行封装为 iOS-Echarts , 可以供开发者使用, 作者今天就聊一聊 iOS-Echarts 的使用　　一举例说明　　1 折线图　　0. 说明　　该视图底层是用 webview 加载 JS. 有些部分为了实现效果需要进行修改　　1. cocoaPods 配置 : *pod 'iOS-Echarts' 　　2. 引入头文件 #import "PYEchartsView.h" #import "PYOption.h" #import "PYZoomEchartsView.h" 　　3.定义属性 @property (nonatomic, strong) UIScrollView *scrollView; @property (nonatomic, strong) PYZoomEchartsView *kEchartView; 　　4. 创建 ScrollView 　　为了让手机屏幕显示更多数据, 并且数据之间不拥挤有横向滑动效果, 需要将webview添加在 ScrollView上 - (void)creatScrollView{ self.scrollView = [[UIScrollView alloc] initWithFrame:CGRectMake(0, 100, self.view.frame.size.width , 300)]; [self.view addSubview:self.scrollView]; self.scrollView.delegate = self; self.scrollView.contentSize = CGSizeMake(self.view.frame.size.width * 2, 0); self.scrollView.showsHorizontalScrollIndicator = NO; } 　　5. 创建 Echarts -(void)showLineDemo { /** 图表选项 */ PYOption *option = [[PYOption alloc] init]; //是否启用拖拽重计算特性，默认关闭 option.calculable = NO; //数值系列的颜色列表(折线颜色) option.color = @[@"#20BCFC", @"#ff6347"]; // 图标背景色 // option.backgroundColor = [[PYColor alloc] initWithColor:[UIColor orangeColor]]; /** 提示框 */ PYTooltip *tooltip = [[PYTooltip alloc] init]; // 触发类型默认数据触发 tooltip.trigger = @"axis"; // 竖线宽度 tooltip.axisPointer.lineStyle.width = @1; // 提示框文字样式设置 tooltip.textStyle = [[PYTextStyle alloc] init]; tooltip.textStyle.fontSize = @12; // 添加到图标选择中 option.tooltip = tooltip; /** 图例 */ PYLegend *legend = [[PYLegend alloc] init]; // 设置数据 legend.data = @[@"挂牌价",@"成交价"]; // 添加到图标选择中 option.legend = legend; /** 直角坐标系内绘图网格, 说明见下图 */ PYGrid *grid = [[PYGrid alloc] init]; // 左上角位置 grid.x = @(45); grid.y = @(20); // 右下角位置 grid.x2 = @(20); grid.y2 = @(30); grid.borderWidth = @(0); // 添加到图标选择中 option.grid = grid; /** X轴设置 */ PYAxis *xAxis = [[PYAxis alloc] init]; //横轴默认为类目型(就是坐标自己设置) xAxis.type = @"category"; // 起始和结束两端空白 xAxis.boundaryGap = @(YES); // 分隔线 xAxis.splitLine.show = NO; // 坐标轴线 xAxis.axisLine.show = NO; // X轴坐标数据 xAxis.data = @[@"1月", @"2月", @"3月", @"4月", @"5月", @"6月", @"7月", @"8月", @"9月", @"10月", @"11月", @"12月" ]; // 坐标轴小标记 xAxis.axisTick = [[PYAxisTick alloc] init]; xAxis.axisTick.show = YES; // 添加到图标选择中 option.xAxis = [[NSMutableArray alloc] initWithObjects:xAxis, nil]; /** Y轴设置 */ PYAxis *yAxis = [[PYAxis alloc] init]; yAxis.axisLine.show = NO; // 纵轴默认为数值型(就是坐标系统生成), 改为 @"category" 会有问题, 读者可以自行尝试 yAxis.type = @"value"; // 分割段数，默认为5 yAxis.splitNumber = @4; // 分割线类型 // yAxis.splitLine.lineStyle.type = @"dashed"; //'solid' | 'dotted' | 'dashed' 虚线类型 // 添加到图标选择中 ( y轴更多设置, 自行查看官方文档) option.yAxis = [[NSMutableArray alloc] initWithObjects:yAxis, nil]; /** 定义坐标点数组 */ NSMutableArray *seriesArr = [NSMutableArray array]; /** 第一条折线设置 */ PYCartesianSeries *series1 = [[PYCartesianSeries alloc] init]; series1.name = @"挂牌价"; // 类型为折线 series1.type = @"line"; // 坐标点大小 series1.symbolSize = @(1.5); // 坐标点样式, 设置连线的宽度 series1.itemStyle = [[PYItemStyle alloc] init]; series1.itemStyle.normal = [[PYItemStyleProp alloc] init]; series1.itemStyle.normal.lineStyle = [[PYLineStyle alloc] init]; series1.itemStyle.normal.lineStyle.width = @(1.5); // 添加坐标点 y 轴数据 series1.data = @[@"7566", @"7619", @"7571", @"7670", @"7528", @"7640", @"7472", @"7800", @"8058", @"7972", @"7606", @"7710"]; [seriesArr addObject:series1]; /** 第二条折线设置 */ PYCartesianSeries *series2 = [[PYCartesianSeries alloc] init]; series2.name = @"成交价"; series2.type = @"line"; series2.symbolSize = @(1.5); series2.itemStyle = [[PYItemStyle alloc] init]; series2.itemStyle.normal = [[PYItemStyleProp alloc] init]; series2.itemStyle.normal.lineStyle = [[PYLineStyle alloc] init]; series2.itemStyle.normal.lineStyle.width = @(1.5); series2.data = @[@"7066", @"7119", @"7471", @"7470", @"7228", @"7340", @"7402", @"7600", @"7858", @"7772", @"7506", @"7310"]; [seriesArr addObject:series2]; [option setSeries:seriesArr]; /** 初始化图表 */ self.kEchartView = [[PYZoomEchartsView alloc] initWithFrame:CGRectMake(0, 0, self.view.frame.size.width * 2 , 300)]; // 添加到 scrollView 上 [self.scrollView addSubview:self.kEchartView]; // 图表选项添加到图表上 [self.kEchartView setOption:option]; } // 调用 - (void)viewDidLoad{ [self creatScrollView]; [self showLineDem]; [self.kEchartView loadEcharts]; } 　　6. 修改　　如果你复制了上述代码 , 你会发现视图不能横向滑动, 那是因为 Pluto-Y 封装时添加的一个手势影响了横滑效果 , 需要在Pods文件夹中进行如下修改　　PYZoomEchartsView.m 中　　-(instancetype)initWithFrame:(CGRect)frame {}; 方法中将下面两句话注掉　　// UIPanGestureRecognizer *panGesture = [[UIPanGestureRecognizer alloc] initWithTarget:self action:@selector(panHandle:)]; 　　// [self addGestureRecognizer:panGesture]; 　　最终效果如下: 　　7. 网络数据　　如果你使用网络数据了, 你会发现, 加载数据完成图表才显示出来, 加载过程中, 页面是空白的, 如何获取加载完成事件 ? 　　开篇作者说过 : 　　0. 说明　　该视图底层是用 webview 加载 JS. 有些部分为了实现效果需要进行修改　　所以, 需要继续在Pods文件夹中进行如下修改　　在 PYEchartsView.m 中　　(void)webViewDidFinishLoad:(UIWebView *)webView {} 方法中, 作者使用block进行传递说明, 因为 PYZoomEchartsView 继承 PYEchartsView, 所以 VC中定义的属性 self.kEchartView 可以响应该block方法. 　　8. 补充说明　　看到这, 如果你写demo了, 会发现, 最终效果图与作者展示的不一样 . 那是因为作者将 y轴隐藏后, scrollView 宽度变小后添加图片后的效果. 　　9. 柱状图　　柱状图, 作者就不写了, 大同小异, 看官方文档对应折线图就可以写出, 效果图如下:
