形成性考核答案：数控编程作业.doc

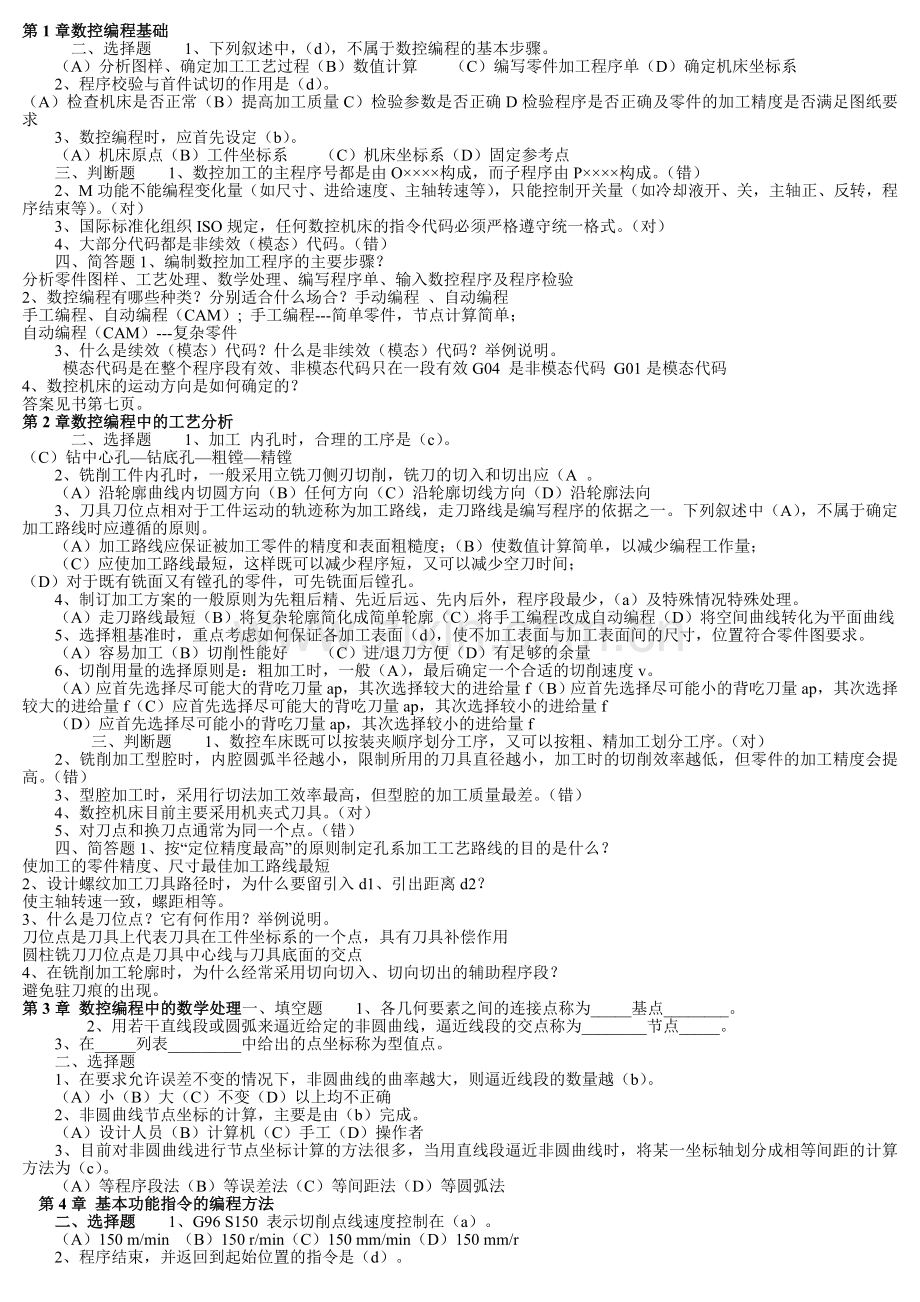

第1章数控编程基础
　　　二、选择题　　1、下列叙述中，（d），不属于数控编程的基本步骤。
　　（A）分析图样、确定加工工艺过程（B）数值计算　　（C）编写零件加工程序单（D）确定机床坐标系
　　2、程序校验与首件试切的作用是（d）。　　
（A）检查机床是否正常（B）提高加工质量C）检验参数是否正确D检验程序是否正确及零件的加工精度是否满足图纸要求
　　3、数控编程时，应首先设定（b）。
　　（A）机床原点（B）工件坐标系　　（C）机床坐标系（D）固定参考点
　　三、判断题　　1、数控加工的主程序号都是由O××××构成，而子程序由P××××构成。（错）
　　2、M功能不能编程变化量（如尺寸、进给速度、主轴转速等），只能控制开关量（如冷却液开、关，主轴正、反转，程序结束等）。（对）
　　3、国际标准化组织ISO规定，任何数控机床的指令代码必须严格遵守统一格式。（对）
　　4、大部分代码都是非续效（模态）代码。（错）
　　四、简答题1、编制数控加工程序的主要步骤？
分析零件图样、工艺处理、数学处理、编写程序单、输入数控程序及程序检验
2、数控编程有哪些种类？分别适合什么场合？手动编程 、自动编程
手工编程、自动编程（CAM）; 手工编程---简单零件，节点计算简单；
自动编程（CAM）---复杂零件
　　3、什么是续效（模态）代码？什么是非续效（模态）代码？举例说明。
　　 模态代码是在整个程序段有效、非模态代码只在一段有效G04 是非模态代码 G01是模态代码
4、数控机床的运动方向是如何确定的？
答案见书第七页。
第2章数控编程中的工艺分析
　　　二、选择题　　1、加工 内孔时，合理的工序是（c）。
（C）钻中心孔—钻底孔—粗镗—精镗
　　2、铣削工件内孔时，一般采用立铣刀侧刃切削，铣刀的切入和切出应（A 。
　　（A）沿轮廓曲线内切圆方向（B）任何方向（C）沿轮廓切线方向（D）沿轮廓法向
　　3、刀具刀位点相对于工件运动的轨迹称为加工路线，走刀路线是编写程序的依据之一。下列叙述中（A），不属于确定加工路线时应遵循的原则。
　　（A）加工路线应保证被加工零件的精度和表面粗糙度；（B）使数值计算简单，以减少编程工作量；
　　（C）应使加工路线最短，这样既可以减少程序短，又可以减少空刀时间；
（D）对于既有铣面又有镗孔的零件，可先铣面后镗孔。
　　4、制订加工方案的一般原则为先粗后精、先近后远、先内后外，程序段最少，（a）及特殊情况特殊处理。
　　（A）走刀路线最短（B）将复杂轮廓简化成简单轮廓（C）将手工编程改成自动编程（D）将空间曲线转化为平面曲线
　　5、选择粗基准时，重点考虑如何保证各加工表面（d），使不加工表面与加工表面间的尺寸，位置符合零件图要求。
　　（A）容易加工（B）切削性能好　　（C）进/退刀方便（D）有足够的余量
　　6、切削用量的选择原则是：粗加工时，一般（A），最后确定一个合适的切削速度v。
　　（A）应首先选择尽可能大的背吃刀量ap，其次选择较大的进给量f（B）应首先选择尽可能小的背吃刀量ap，其次选择较大的进给量f（C）应首先选择尽可能大的背吃刀量ap，其次选择较小的进给量f
　　（D）应首先选择尽可能小的背吃刀量ap，其次选择较小的进给量f
　　 　　三、判断题　　1、数控车床既可以按装夹顺序划分工序，又可以按粗、精加工划分工序。（对）
　　2、铣削加工型腔时，内腔圆弧半径越小，限制所用的刀具直径越小，加工时的切削效率越低，但零件的加工精度会提高。（错）
　　3、型腔加工时，采用行切法加工效率最高，但型腔的加工质量最差。（错）
　　4、数控机床目前主要采用机夹式刀具。（对）
　　5、对刀点和换刀点通常为同一个点。（错）
　　四、简答题1、按“定位精度最高”的原则制定孔系加工工艺路线的目的是什么？
使加工的零件精度、尺寸最佳加工路线最短
2、设计螺纹加工刀具路径时，为什么要留引入d1、引出距离d2？
使主轴转速一致，螺距相等。
3、什么是刀位点？它有何作用？举例说明。
刀位点是刀具上代表刀具在工件坐标系的一个点，具有刀具补偿作用
圆柱铣刀刀位点是刀具中心线与刀具底面的交点
4、在铣削加工轮廓时，为什么经常采用切向切入、切向切出的辅助程序段？
避免驻刀痕的出现。
第3章 数控编程中的数学处理一、填空题　　1、各几何要素之间的连接点称为_____基点________。
　　2、用若干直线段或圆弧来逼近给定的非圆曲线，逼近线段的交点称为________节点_____。
　　3、在_____列表_________中给出的点坐标称为型值点。
　　二、选择题
　　1、在要求允许误差不变的情况下，非圆曲线的曲率越大，则逼近线段的数量越（b）。
　　（A）小（B）大（C）不变（D）以上均不正确
　　2、非圆曲线节点坐标的计算，主要是由（b）完成。
　　（A）设计人员（B）计算机（C）手工（D）操作者
　　3、目前对非圆曲线进行节点坐标计算的方法很多，当用直线段逼近非圆曲线时，将某一坐标轴划分成相等间距的计算方法为（c）。
　　（A）等程序段法（B）等误差法（C）等间距法（D）等圆弧法
　第4章 基本功能指令的编程方法
　　二、选择题　　1、G96 S150 表示切削点线速度控制在（a）。
　　（A）150 m/min （B）150 r/min（C）150 mm/min（D）150 mm/r
　　2、程序结束，并返回到起始位置的指令是（d）。
　　（A）M00（B）M01（C）M02（D）M30
　　3、程序暂停的指令是（A）。
　　（A）M00（B）M01（C）M02（D）M30
　　4、当执行M02指令时，机床（d）。
　　（A）进给停止、冷却液关闭、主轴不停　　（B）主轴停止、进给停止、冷却液关闭，但程序可以继续执行
　　（C）主轴停止、进给停止、冷却液未关闭、程序返回至开始状态（D）主轴停止、进给停止、冷却液关闭、程序结束
　　三、判断题　　1、恒线速控制的原理是当工件的直径越大，进给速度越慢。（错）
　　2、有些车削数控系统，选择刀具和刀具补偿号只用T指令；而铣削数控系统，通常用T指令指定刀具，用D、H代码指定刀具补偿号。（对）
　　3、用M02和M30作为程序结束语句的效果是相同的。（错）
　　四、简答题1、指令M00和M01有什么相同点？区别是什么？
答：　①   M00:程式停止.
程式自動執行時.當執行到M00時,機台將停止執行下一動作。
② . M01:選擇性程式停止.
與M00功能相同:當面板功能鍵打開.程式執行到M01時會停止,如功能鍵不打開則不執行。
2、在M功能代码中，常用的与主轴相关的代码是哪些？
答： ① M03: 主軸逆轉. 主軸以須時針方向旋轉. 例:M03S1000.
②. M04: 主軸逆轉. 主軸以反時針方向旋轉.
④ M05：主軸停轉. 主軸停止轉動.
⑤. M02:程式結束.
表示加工程式結束,此時執行“指標”停留於此一單節上.③M05:主軸停止
　3、若某一程序没有指定T功能，该程序能够正常使用吗？为什么？
答：不能。刀具T功能的作用，选择刀具和确定刀参数是数控编程的重要步骤，由刀具功能实现。刀具功能用于选择被加工要素所需的刀具，该刀具应该事先是被安排在指定刀架（刀库）中的相应位置，如果没有指定T功能，表明没有指定刀具和参数。
第5章 常用准备功能指令的编程方法
　　一、填空题　　1、用于进行平面选择的G代码是___G17__ G18___ G19____。
　　2、在编写圆弧插补程序时，若用半径R指定圆心位置，不能描述____整圆_________。
　　3、在程序中，第一次出现G01、G02、G03等插补指令时，必须编写___F____指令。
　　4、在FANUC数控系统中，程序段G04 P2000 的含义是____程序段(延时2秒),_____。而G04 X3.0的含义是_____程序段(延时3秒)____。
　　5、圆心坐标I、J、K表示圆弧 起点到圆弧增量坐标所作矢量分别在X、Y、Z轴上的分矢量。
　　二、选择题　　1、（ a）指令与其它三个指令不属于同组G代码。
　　（A）G53（B）G54（C）G55（D）G56
　　2、在同一程序段中使用两个同组G指令，则（a）。
　　（A）最后一个有效（B）第一个有效　　（C）同时有效（D）视具体情况而定
　　3、FANUC系统中，通过中间点返回参考点指令是c）。
　　（A）G27（B）G28（C）G29（D）G30
　　4、程序段写为G91 G0 X100 Y0 F100时（c）。
　　（A）刀具以100 mm/min的速度移动至（100，0）处　　（B）刀具以机床给定的速度移动至（100，0）处
　　（C）刀具以100 mm/min的速度在X方向移动100 mm，Y向不动（D）刀具以机床给定的速度在X方向移动100 mm，Y向不动
　　5、在G55中设置的数值是（a）。
　　（A）工件坐标系的原点相对机床坐标系原点偏移量　　（B）刀具的长度偏差值
（C）工件坐标系的原点　　（D）工件坐标系原点相对于对刀点的偏移量
　　6、数控系统中，（a）指令在加工过程中是模态的。
　　（A）G01、F（B）G27、G28（C）G04（D）M02
　　7、在使用G53~G59指令建立工件坐标系时，就不再用（d）指令。
　　（A）G90（B）G17（C）G49（D）G92
　　三、判断题
　1、G90/G91是用于绝对/增量尺寸选择的代码，无论什么数控系统，都必须用这两个代码进行绝对/增量尺寸的转换。（错）
　　2、在平面内任意两点移动，用G00与G01编程的刀具运动轨迹相同，只是运动速度不同。（错）
　　3、G00指令下的移动速度可以由F代码改变。（对）
　　4、用R指定圆弧半径大小时，当R为“－”值时，说明该圆弧的圆心角小于180°。（错）
　　5、使用快速定位指令G00时，刀具运动轨迹可能是折线，因此，要注意防止出现刀具与工件干涉现象。（对）
　　四、简答题
1、配置前置刀架和后置刀架的数控车床，加工圆弧时它的顺逆方向有何区别？
答：顺时针圆弧与逆时针圆弧的判别方法
在使用G02或G03指令之前，要正确判别刀具在加工零件时是按顺时针路径作圆弧插补运动，还是按逆时针路径作圆弧插补运动。
在X—Z平面内向Y轴的负方向看去，刀具相对工件进给的方向顺时针为G02，逆时针为G03。b为前置刀架的情况；加工同一段圆弧时，前置刀架的数控车床所使用的圆弧插补指令G02 (G03)与后置刀架的数控车床恰好相反。
2、指令G00和G01有何区别？
①.  G00:位置定位(快速進給).
程式格式:G00X_Y_Z_;
   X、Y、Z:X軸,Y軸,Z軸終點坐標。
   注意G00刀具的位移運動路徑不一定為一直線,而是依
   各軸向位移量來決定.G00只適合於快速定位,不適合切
   削加工。
②   G01:直線切指令
程式格式 G01X_Y_Z_F_;
　　五、编程题
　　1、利用直线和圆弧插补指令，编写图5-1的外轮廓精加工程序和精镗孔加工程序。
%3305
N1 G92 X150 Z40 （设立坐标系，定义对刀点的位置）ed
N2 T0101
G00 X100 Z0 M0 3S500 （平端面）
G1X,0F0.2
Z2
X90
Z32
G3X100Z-40R8
G1Z-80X110
G0X100Z40
T0202
G0X64Z2
N3 G1X60Z-2F.2
（倒3×45°角）
N4 Z-36 （加工Φ26外圆）
N5G03X40Z-41R5 （切第一段锥）
N6G1Z-80）
N7 X90 （退刀）
N8 G00 X100 Z10 （回对刀点）
N9 M05 （主轴停）
N10 M30 （主程序结束并复位）
　　　2、加工如图5-2所示零件，利用直线和圆弧插补指令，编写外轮廓精加工和切槽程序。
 图5-2 典型零件
 %3335
N1 G54 G00 X100 Z80 （选定坐标系，到程序起点位置）
N2 M03 S400 （主轴以400r/min正转）
N3 G00 X60 Z5 （到循环起点位置）
N4 G1X0F120
N5 G03 X20 Z-10 R10 （精加工轮廓开始，到倒角延长线处）
N6 G01 Z-15 F80 （精加工倒2×45°角）
N7 W-28 （精加工Φ30外圆）
N8 G02 U6 W-3 R3 （精加工R3圆弧）
N9 G01 X40 （精加工Φ40外圆）
N10 W-20 （精加工Φ40外圆）
N11 G01 X60 （精加工Φ60外圆）
N15 M30 （主轴停、主程序结束并复位）
第6章 刀具补偿指令及其编程方法
　　一、填空题　　1、指令G41的含义是____为刀尖半径左补偿___；指令G42的含义是__为刀尖半径右补偿___。
　　2、刀具半径补偿分为___刀补建立,_、__刀补进行___、_刀补撤消____3个步骤。
　　3、取消刀具半径补偿的2种编程方式是__ G01_G40____、__G0_ G40___。
　　4、取消刀具长度补偿的2种编程方式是__G01__G49_、_____G00G49________。
　　5、在铣削加工中，采用顺铣时刀具半径补偿为____G41______；采用逆铣时刀具半径补偿为_ _G42________。
　　二、选择题　　1、程序段G17 G01 G41 X0 Y+ D01F150中的D01的含义是（B）。
　　（A）刀具编号（B）刀具补偿偏置寄存器的编号（C）直接指示刀具补偿的数值（D）刀具方位的编号
　　2、具有刀具半径补偿功能的数控系统，可以利用刀具半径补偿功能，简化编程计算；对于大多数数控系统，只有在（A）移动指令下，才能实现刀具半径补偿的建立和取消。
　　（A）G40 、G41和G42 （B）G43、G44和G80　　（C）G43、G44和G49（D）G00或G01
　　3、对于FANUC系统，（D）指令不能取消长度补偿？
　　（A）G49（B）G44 H00（C）G43 H00（D）G41
　　4、在下列程序段中，能够建立刀具长度补偿似（C）的程序段。
　　（A）G01 G42X100 Y20 D01F200（B）G02 G41X100 Y20 R50 D01 F200
　　（C）G01 G43X100 Z20 H01 F200（D）G03 G42X100 Y20 R50 H01 F200
　　5、在数控铣削加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（B）。
　　（A）r（B）r+△（C）△（D）2 r+△
　　6、刀具长度补偿值的地址用（B）。
　　（A）D××（B）H××（C）R××（D）J××
　　7、执行G90 G01 G44 H02 Z－50 F100（H02为2mm）程序段后，刀具钻孔深度为（B）。
　　（A）48 mm（B）52 mm（C）50 mm（D）54 mm
　　三、判断题
　　1、对于FANUC系统，G43与G44的刀具长度偏置补偿方向是一致的。（错）
　　2、对于没有刀具半径补偿功能的数控系统，编程时不需要计算刀具中心的运动轨迹，可按零件轮廓编程。（对）
　　3、轮廓铣削时，刀具补偿的建立与取消一定在轮廓上才能生效。（对）
　　四、简答题
1、简述刀具补偿的作用？
    涉及的知识点及答题分析：这个题的考核知识点是刀具补偿的作用。
答：刀具补偿分为半径补偿和长度补偿，半径补偿是由于在编程中刀具的坐标都是说刀具底面中心的坐标，而为了编程者的方便，在编程时不考虑刀具半径，所以要在加工时候都要进行半径，不然的话切出来的东西会向里或向外偏移一个半径。长度补偿是由于刀具长度的不同或长时间切东西而发生磨损，所以要进行长度补偿来进行修正
　　2、刀具半径补偿的建立与取消，通常在什么移动指令下生效？
    涉及的知识点及答题分析：这个题的考核知识点是刀具半径补偿。
    答：刀补的建立，刀具中心从与编程轨迹重合过渡到与编程轨迹偏离一个偏置量的过程；刀补的取消，刀具离开工件，刀具中心轨迹要过渡到与编程重合的过程。
    刀具半径补偿的建立与取消，只有在移动指令G00或G01下才能生效。
3、当立铣刀的长度磨损后，刀具长度补偿值取正值还是取负值？
　　涉及的知识点及答题分析：这个题的考核知识点是刀具长度补偿。
    答：当使用不同规格的刀具或刀具磨损后，可通过刀具长度补偿指令补偿刀具尺寸的变化，而不必重新调整刀具或重新对刀。
　　第7章 简化编程指令及其编程方法
一、填空题
1、在铣削固定循环中结束后，要使刀具返回R点平面，必须编程 G99 指令。
2、子程序的嵌套是 M98 P × L 。
3、在进行盘类零件的端面粗加工时，应选择的粗车固定循环指令是 G94 。
4、在FANUC数控系统中，用于旋转的指令是 G68 ，用于镜像的指令是G51.1 。
二、选择题
1、有些零件需要在不同的位置上重复加工同样的轮廓形状,可采用( b )。
（A）比例缩放加工功能 （B）子程序调用 （C）旋转功能 （D）镜像加工功能
2、采用固定循环编程，可以（ b ）。
（A）加快切削速度，提高加工质量 （B）缩短程序段的长度，减少程序所占内存
（C）减少换刀次数，提高切削速度 （D）减少吃刀深度，保证加工质量
4、在FANUC数控系统中，指令M98 P51020表示的含义为（ c ）。
（A）返回主程序为1020程序段（B）返回子程序为1020程序段
（C）调用程序号为1020的子程序连续调用5次（D）重复循环1020次
5、用固定循环G99 G81…钻削一个孔，钻头的钻削过程是（ d ）。
（A）分几次提刀钻削（B）持续不提刀钻削（C）视孔深决定是否提刀（D）提刀至R面
6、（ b ）是为安全进刀切削而规定的一个平面。
（A）初始平面 （B）R点平面 （C）孔底平面 （D）零件表面
三、判断题
1、G81与G82的区别在于G82指令使刀具在孔底有暂停动作。（ ∨ ）
2、要调用子程序，必须在主程序中用M98指令编程，而在子程序结束时用M99返回主程序。（∨ ）
3、FANUC粗车固定循环指令G71中的粗车深度的地址码是R××。（ ∨ ）
4、铣削固循环中，在R点平面确定以后，采用绝对、增量编程时，Z轴的坐标编程值是不同的。（ ∨ ）
5、需要多次进给，每次进给一个Q量，然后将刀具回退到R点平面的孔加工固定循环指令是G73。（× ）。
2、某工件顶部有两个形状相同、高度为10mm外轮廓，坐标如图7-2所示，利用子程序编写其加工程序。
O0001
T1M6
G0G90G54X40Y20
G43H1Z50S500M3
G1Z-5F100
M98 P0002
G0Z50
X120Y20
G1Z-5F100
M98P0002
G0Z200
M30

O0002
G1G91Y40
X40
Y-40
X-40
G90
第8章 数控车削加工编程
一、填空题：1、在轮廓表面车削时，当直径尺寸变化较大时，采用 恒线速度 控制有利于保证零件的表面加工质量。
2、车削加工时，其径向尺寸采用 直径 编程更方便。
3、数控车床的工件坐标系习惯设定在 工件端面和轴线交点 。
4、螺纹加工的进刀方式有 直刀法 、 斜刀法 。
5、在进行螺纹加工时，为了防止乱牙，主轴上必须安装 位移检测系统 。
二、选择题：1、下列代码中，不能用于螺纹加工的指令是（ C ）。
（A）G33 （B）76 （C）G G92 （D）G85
2、G71 P04 Q15 U1.0 W0.5 D2.0 F0.3 S500，该固定循环的粗加工吃刀深度的是（ c ）。
（A）1.0 mm （B）0.5 mm （C）2.0 mm （D）0.3 mm
3、在选择车削加工刀具时，若用一把刀既能加工轮廓、又能加工端面，则车刀的（C ）应大于90º。
（A）前角 （B）后角 （C）主偏角 （D）副偏角
4、影响数控车削加工精度的因素很多，要提高工件的加工质量，有很多措施，但（D ）不能提高加工精度。
（A）控制刀尖中心高误差 （B）正确选择车刀类型
（C）减小刀尖圆弧半径对加工的影响 （D）将绝对编程改变为增量编程
5、 试切对刀法如图8-1所示，由图可以看出：（ B）。
（A）左图完成Z向对刀
（B）左图完成X向对刀，右图完成Z向对刀
（C）右图完成X向对刀
（D）左图完成Z向对刀，右图完成X向对刀
三、判断题 图8-1 试切对刀法
1、利用假象刀尖点编出的程序，在进行倒角、锥面及圆弧切削时，会产生欠切或过切现象。（ ∨ ）
2、数控车床适宜加工轮廓形状特别复杂或难于控制尺寸的回转体零件、箱体类零件、精度要求高的回转体类零件、特殊的螺旋类零件等。（ ∨ ）
3、程序G33 X35.2 Z－22 F1.5为单一螺纹加工指令，执行过程中进给速度为1.5mm/min.。（ ∨ ）
四、编程题
2、
工艺路线： 平端面
钻 孔
粗车大端留（精车余量1MM）
平端面（掉头.精车余量1MM）
粗车小端
打中心孔
精车大端（掉头）
切退刀槽（掉头 一 夹 一 顶）
精车外轮廓
车螺纹
程序（GSK928TE）
%55
G26
G0X100Z150
T11（粗车刀）
M3S650
G0X52Z0
G1X20F150
G0X42Z3
G1Z-45F150
G0X100Z150
M30
掉头
G26
G0X100Z150
T11
M3S650
G0X52Z0
G1X0F150
G0X25Z2
G1Z-26
X26.9
G2X421Z-43R24
G0X100Z150
M30
打中心孔
G26
G0X100Z150
T22（精车刀）
M3S1500
G0X37Z1
G1Z0F100
X41Z-2
Z-16
G0X100Z150
T33（镗刀）
G0X25Z2
G1Z-25
G0X20
.Z2
X100Z150
M30
掉头
G26
G0X100Z150
T44（切刀）
M3S350
G0X26Z-26（R）
G1X20
G0X100
Z150
T22
S1500
G0X20Z2
G1Z0F60
X24Z-2
Z-26
X26.882
G2X33Z-56.27
G1Z-60
X41Z-65
G0X100Z150
T55（螺纹刀）
S250
G0X26Z3
G92X23.5Z-24P1.5
X23
X22.5
X22.3
G0X100Z150
M30
第9章 数控铣削加工编程
一、填空题：1、数控铣床适宜按刀具集中法安排加工工序，以减少换刀次数。
2、立式铣床通常进行插补的平面是G17 。
3、铣削加工的Z轴通常需要进行刀具长度补偿。
4、加工中心的T功能只能用于选择刀具，若要换刀需用M06指令。
5、若加工行腔要素，需要刀具在Z方向进行切削进给，应选择的刀具是立铣刀。
二、选择题：1、加工中心与数控铣床编程的主要区别是（D ）。
（A）指令格式 （B）换刀程序
（C）宏程序 （D）指令功能
2、FANUC系统中的G80指令用于（ D ）。
（A）镗孔循环 （B）反镗孔循环 （C）攻丝循环 （D）取消固定循环
3、用球头铣刀加工曲面时，其球头半径应（ A ）加工曲面的最小曲率半径。
（A）小于 （B）大于 （C）等于 （D）大于等于
4、在（50，50）坐标点，钻一f12 mm、深10 mm的孔，Z坐标零点位于零件的上表面，正确的程序段为（ ）。
（A）G85 X50.0 Y50.0 Z－10.0 R6 F60 （B）G81 X50.0 Y50.0 Z－10.0 R6 F60
（C）G81 X50.0 Y50.0 Z－10.0 R3.0 F60 （D）G83 X50.0 Y50.0 Z－10.0 R3.0 F60
三、编程题
图9-3 典型零件
(3) O0002
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G00 X37.5 Y35
G01 Z-5 F40
G41 G01 Y28 D01
G03 X45.5 Y21 R7
G01 X23
G03 X52.5 Y28 R5
G91 G01 Y11
G03 X-5 Y5 R5
G01 X-11
G03 X-5 Y-5 R5
G01 Y-11
G03 X5 Y-5 R5
G01 X48.5 Y26
G03 X59.5 Y28 R7
G01 G40 X45.5 Y28
G00 Z100
M05
M30
(4)O0002
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G00 X50 Y-35
G00 Z10
G01 Z-7 F80
G41 G01 X35 Y-35 D01
X
G03 X Y35 R126
G01 X-
G03 Y-35 R126
G40 G01 X40
G00 Z100
M05
M30
