各专业图纸会审注意要点.doc

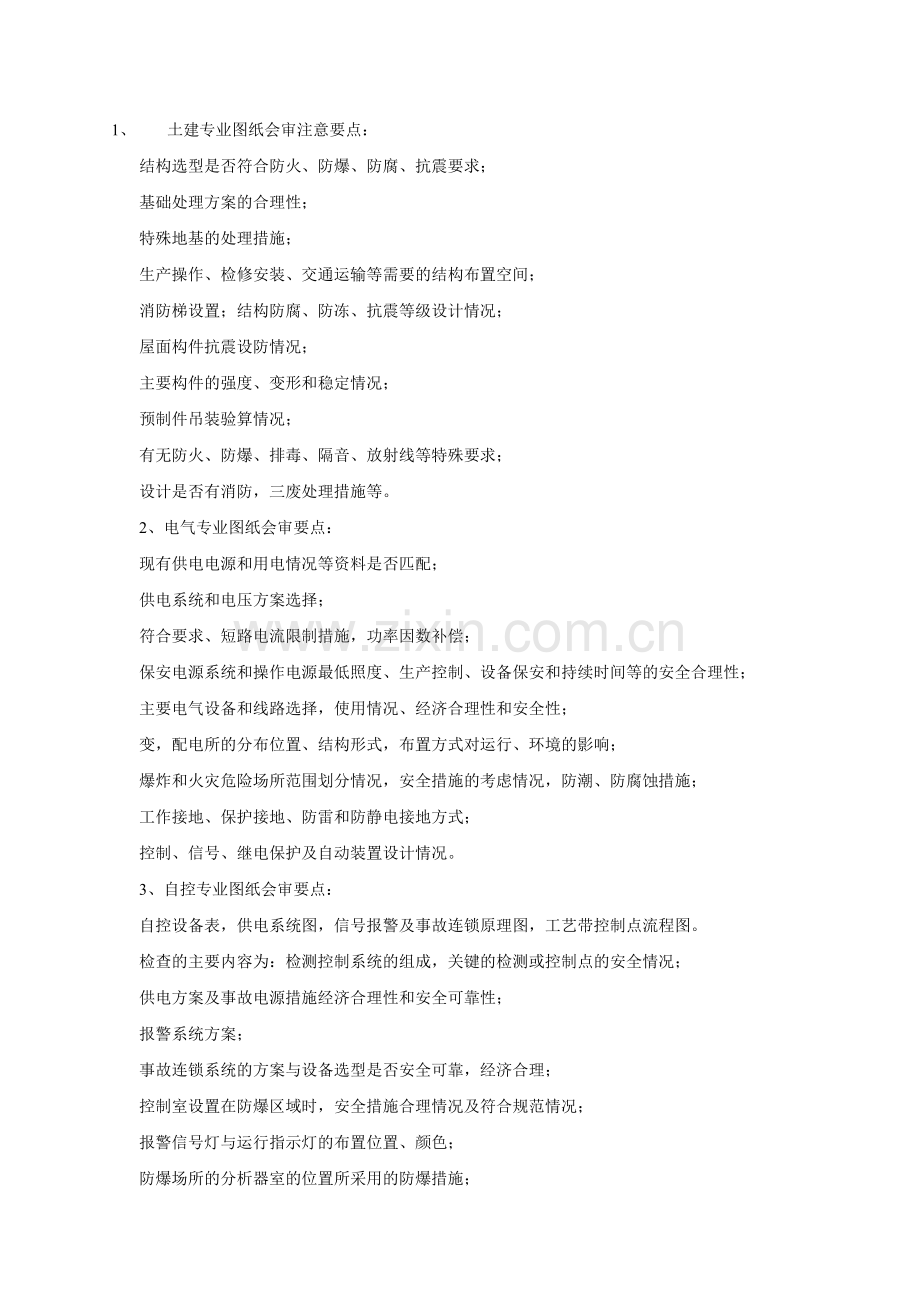

1、 土建专业图纸会审注意要点：
结构选型是否符合防火、防爆、防腐、抗震要求；
基础处理方案的合理性；
特殊地基的处理措施；
生产操作、检修安装、交通运输等需要的结构布置空间；
消防梯设置；结构防腐、防冻、抗震等级设计情况；
屋面构件抗震设防情况；
主要构件的强度、变形和稳定情况；
预制件吊装验算情况；
有无防火、防爆、排毒、隔音、放射线等特殊要求；
设计是否有消防，三废处理措施等。
2、电气专业图纸会审要点：
现有供电电源和用电情况等资料是否匹配；
供电系统和电压方案选择；
符合要求、短路电流限制措施，功率因数补偿；
保安电源系统和操作电源最低照度、生产控制、设备保安和持续时间等的安全合理性；
主要电气设备和线路选择，使用情况、经济合理性和安全性；
变，配电所的分布位置、结构形式，布置方式对运行、环境的影响；
爆炸和火灾危险场所范围划分情况，安全措施的考虑情况，防潮、防腐蚀措施；
工作接地、保护接地、防雷和防静电接地方式；
控制、信号、继电保护及自动装置设计情况。
3、自控专业图纸会审要点：
自控设备表，供电系统图，信号报警及事故连锁原理图，工艺带控制点流程图。
检查的主要内容为：检测控制系统的组成，关键的检测或控制点的安全情况；
供电方案及事故电源措施经济合理性和安全可靠性；
报警系统方案；
事故连锁系统的方案与设备选型是否安全可靠，经济合理；
控制室设置在防爆区域时，安全措施合理情况及符合规范情况；
报警信号灯与运行指示灯的布置位置、颜色；
防爆场所的分析器室的位置所采用的防爆措施；

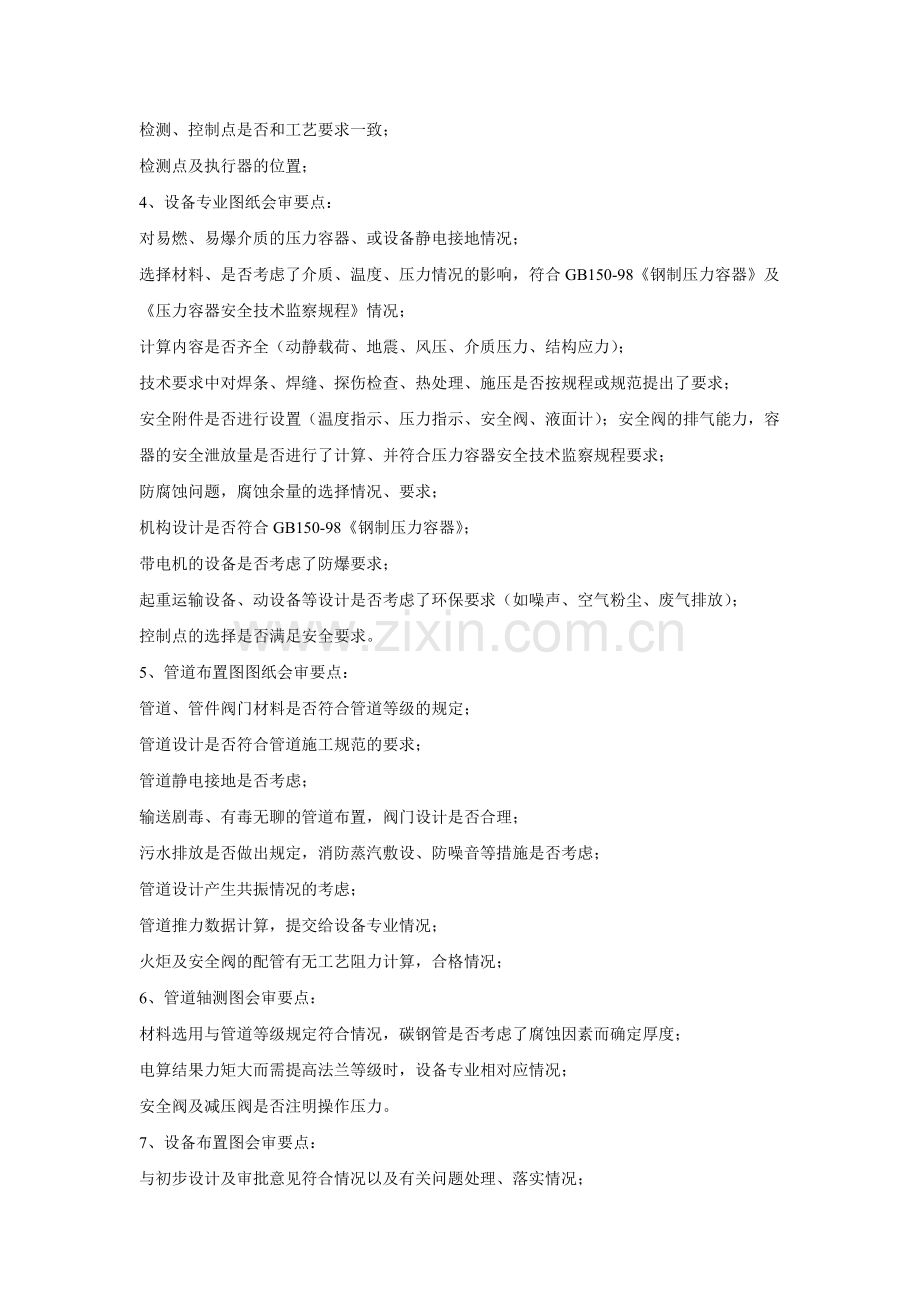

检测、控制点是否和工艺要求一致；
检测点及执行器的位置；
4、设备专业图纸会审要点：
对易燃、易爆介质的压力容器、或设备静电接地情况；
选择材料、是否考虑了介质、温度、压力情况的影响，符合GB150-98《钢制压力容器》及《压力容器安全技术监察规程》情况；
计算内容是否齐全（动静载荷、地震、风压、介质压力、结构应力）；
技术要求中对焊条、焊缝、探伤检查、热处理、施压是否按规程或规范提出了要求；
安全附件是否进行设置（温度指示、压力指示、安全阀、液面计）；安全阀的排气能力，容器的安全泄放量是否进行了计算、并符合压力容器安全技术监察规程要求；
防腐蚀问题，腐蚀余量的选择情况、要求；
机构设计是否符合GB150-98《钢制压力容器》；
带电机的设备是否考虑了防爆要求；
起重运输设备、动设备等设计是否考虑了环保要求（如噪声、空气粉尘、废气排放）；
控制点的选择是否满足安全要求。
5、管道布置图图纸会审要点：
管道、管件阀门材料是否符合管道等级的规定；
管道设计是否符合管道施工规范的要求；
管道静电接地是否考虑；
输送剧毒、有毒无聊的管道布置，阀门设计是否合理；
污水排放是否做出规定，消防蒸汽敷设、防噪音等措施是否考虑；
管道设计产生共振情况的考虑；
管道推力数据计算，提交给设备专业情况；
火炬及安全阀的配管有无工艺阻力计算，合格情况；
6、管道轴测图会审要点：
材料选用与管道等级规定符合情况，碳钢管是否考虑了腐蚀因素而确定厚度；
电算结果力矩大而需提高法兰等级时，设备专业相对应情况；
安全阀及减压阀是否注明操作压力。
7、设备布置图会审要点：
与初步设计及审批意见符合情况以及有关问题处理、落实情况；
与安全（防火、防震、抗震）卫生问题是否进行了考虑并执行了相应标准；
是否符合实用、经济、安全、节省用地的原则；是否考虑了环保措施；
设备布置是否满足生产操作要求；
设备布置是否符合防震要求，是否考虑了防腐蚀方面的问题（如防腐地面及坑沿）；
地下室及地沟布置的合理性，能否便于排污水；
各种负荷（包括楼面、总管）是否合理。
