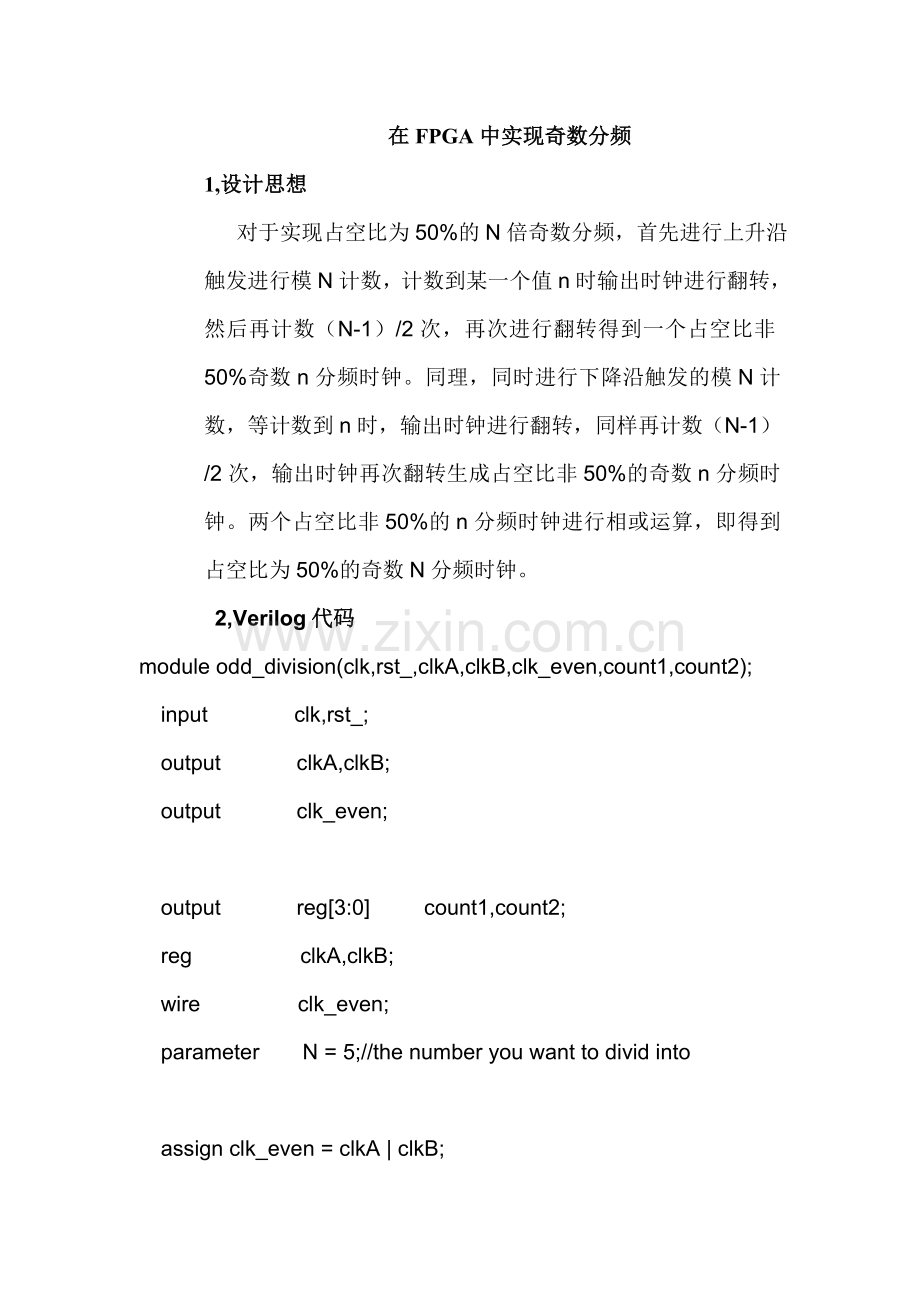

在FPGA中实现奇数分频
1,设计思想
对于实现占空比为50%的N倍奇数分频，首先进行上升沿触发进行模N计数，计数到某一个值n时输出时钟进行翻转，然后再计数（N-1）/2次，再次进行翻转得到一个占空比非50%奇数n分频时钟。同理，同时进行下降沿触发的模N计数，等计数到n时，输出时钟进行翻转，同样再计数（N-1）/2次，输出时钟再次翻转生成占空比非50%的奇数n分频时钟。两个占空比非50%的n分频时钟进行相或运算，即得到占空比为50%的奇数N分频时钟。
2,Verilog代码
module odd_division(clk,rst_,clkA,clkB,clk_even,count1,count2);
input clk,rst_;
output clkA,clkB;
output clk_even;

output reg[3:0] count1,count2;
reg clkA,clkB;
wire clk_even;
parameter N = 5;//the number you want to divid into

assign clk_even = clkA | clkB;

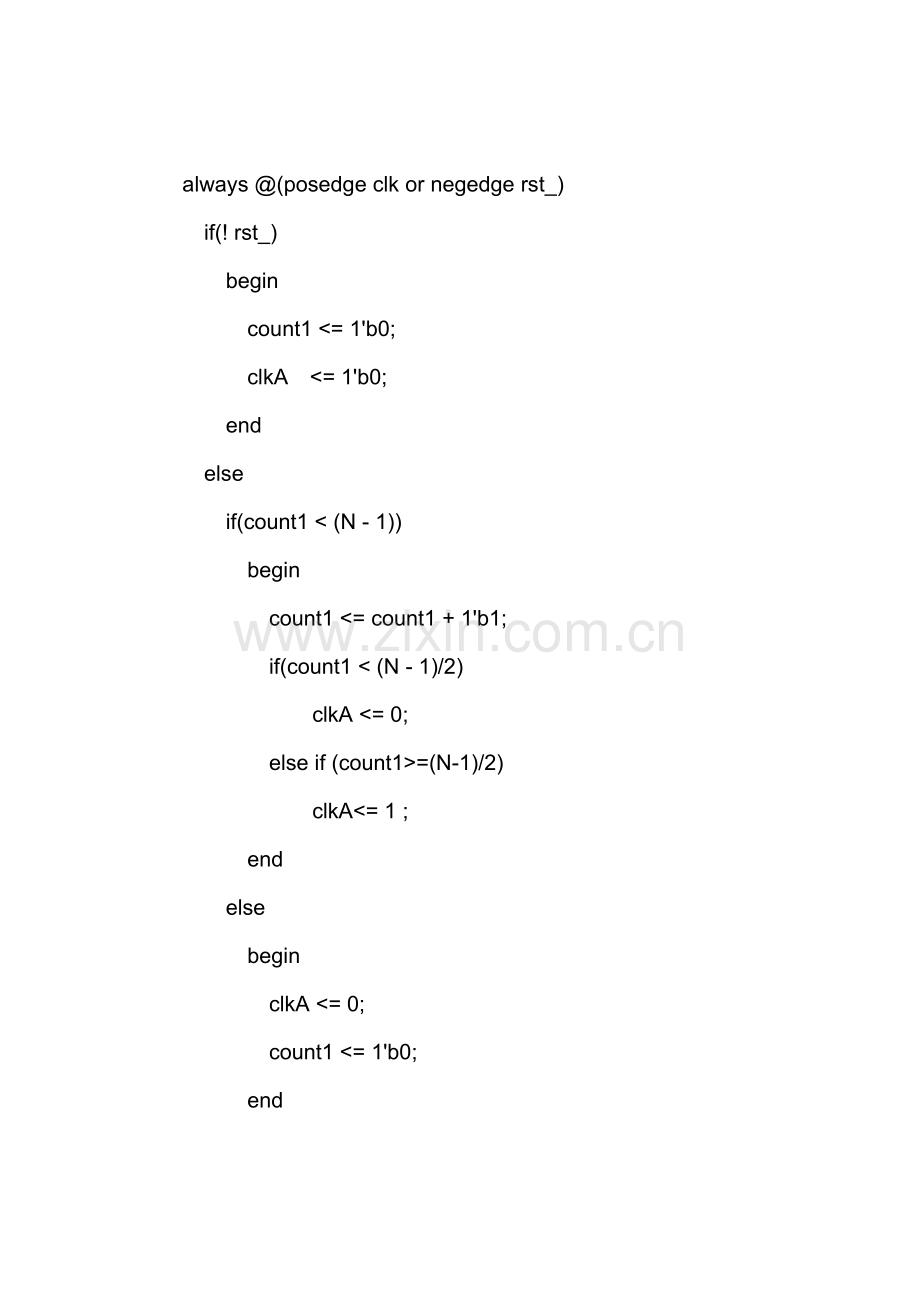

always @(posedge clk or negedge rst_)
if(! rst_)
begin
count1 <= 1'b0;
clkA <= 1'b0;
end
else
if(count1 < (N - 1))
begin
count1 <= count1 + 1'b1;
if(count1 < (N - 1)/2)
clkA <= 0;
else if (count1>=(N-1)/2)
clkA<= 1 ;
end
else
begin
clkA <= 0;
count1 <= 1'b0;
end

always @ (negedge clk or negedge rst_)
if(! rst_)
begin
count2 <= 1'b0;
clkB <= 1'b0;
end
else
if(count2 < (N - 1))
begin
count2 <= count2 + 1'b1;
if (count1<(N-1)/2)
clkB <= 0;
else if(count2 >= (N - 1)/2)
clkB <= 1;
end
else
begin
clkB <= 0;
count2 <= 1'b0;
end
endmodule
3,仿真结果
