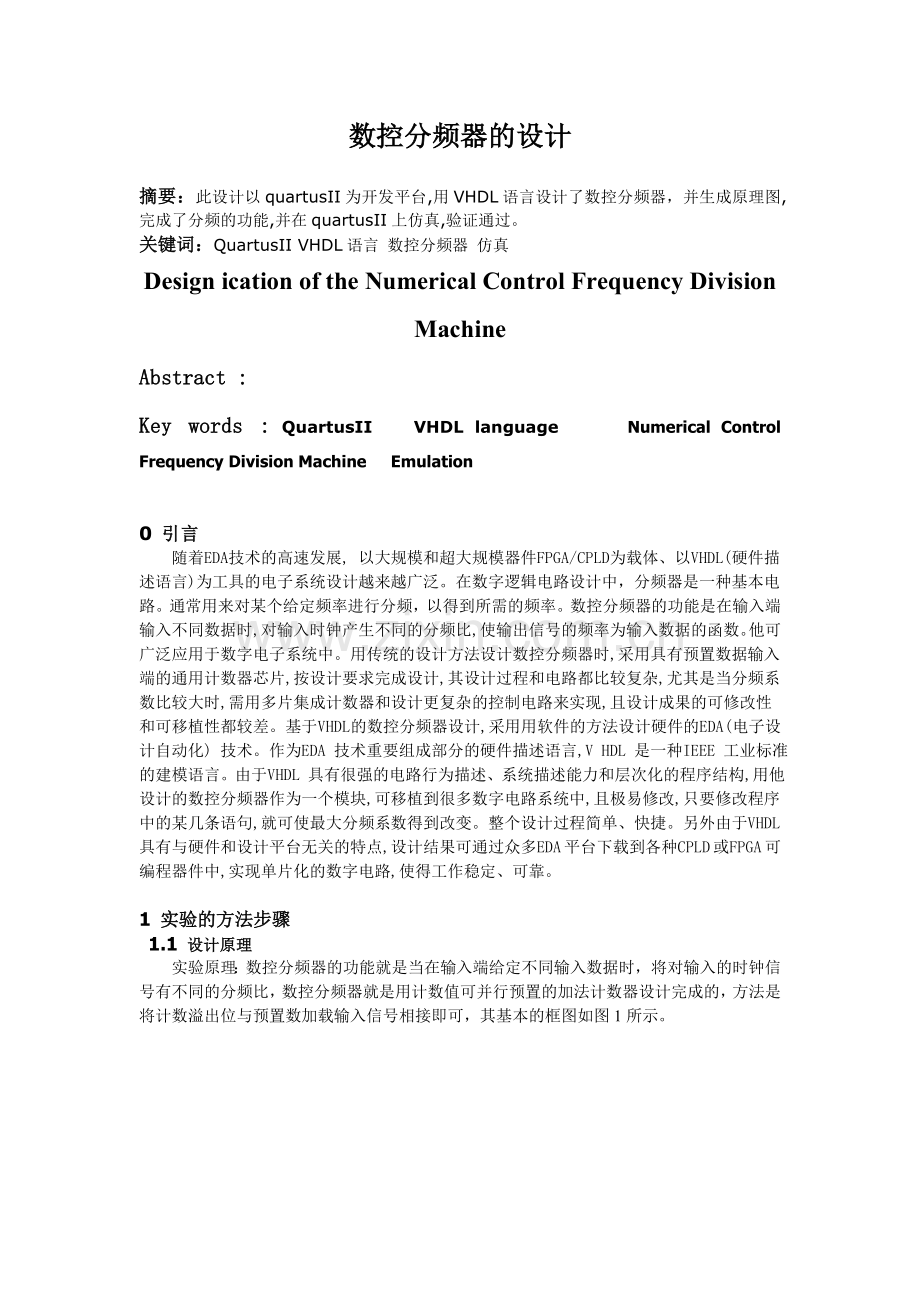

数控分频器的设计

摘要：此设计以quartusII为开发平台,用VHDL语言设计了数控分频器，并生成原理图,完成了分频的功能,并在quartusII上仿真,验证通过。
关键词：QuartusII VHDL语言 数控分频器 仿真
Design ication of the Numerical Control Frequency Division Machine
Abstract :
Key words : QuartusII VHDL language Numerical Control Frequency Division Machine Emulation

0 引言
随着EDA技术的高速发展, 以大规模和超大规模器件FPGA/CPLD为载体、以VHDL(硬件描述语言)为工具的电子系统设计越来越广泛。在数字逻辑电路设计中，分频器是一种基本电路。通常用来对某个给定频率进行分频，以得到所需的频率。数控分频器的功能是在输入端输入不同数据时,对输入时钟产生不同的分频比,使输出信号的频率为输入数据的函数。他可广泛应用于数字电子系统中。用传统的设计方法设计数控分频器时,采用具有预置数据输入端的通用计数器芯片,按设计要求完成设计,其设计过程和电路都比较复杂,尤其是当分频系数比较大时,需用多片集成计数器和设计更复杂的控制电路来实现,且设计成果的可修改性和可移植性都较差。基于VHDL 的数控分频器设计,采用用软件的方法设计硬件的EDA (电子设计自动化) 技术。作为EDA 技术重要组成部分的硬件描述语言,V HDL 是一种IEEE 工业标准的建模语言。由于VHDL 具有很强的电路行为描述、系统描述能力和层次化的程序结构,用他设计的数控分频器作为一个模块,可移植到很多数字电路系统中,且极易修改,只要修改程序中的某几条语句,就可使最大分频系数得到改变。整个设计过程简单、快捷。另外由于VHDL 具有与硬件和设计平台无关的特点,设计结果可通过众多EDA 平台下载到各种CPLD 或FPGA 可编程器件中,实现单片化的数字电路,使得工作稳定、可靠。

1 实验的方法步骤
1.1 设计原理
实验原理：数控分频器的功能就是当在输入端给定不同输入数据时，将对输入的时钟信号有不同的分频比，数控分频器就是用计数值可并行预置的加法计数器设计完成的，方法是将计数溢出位与预置数加载输入信号相接即可，其基本的框图如图1所示。

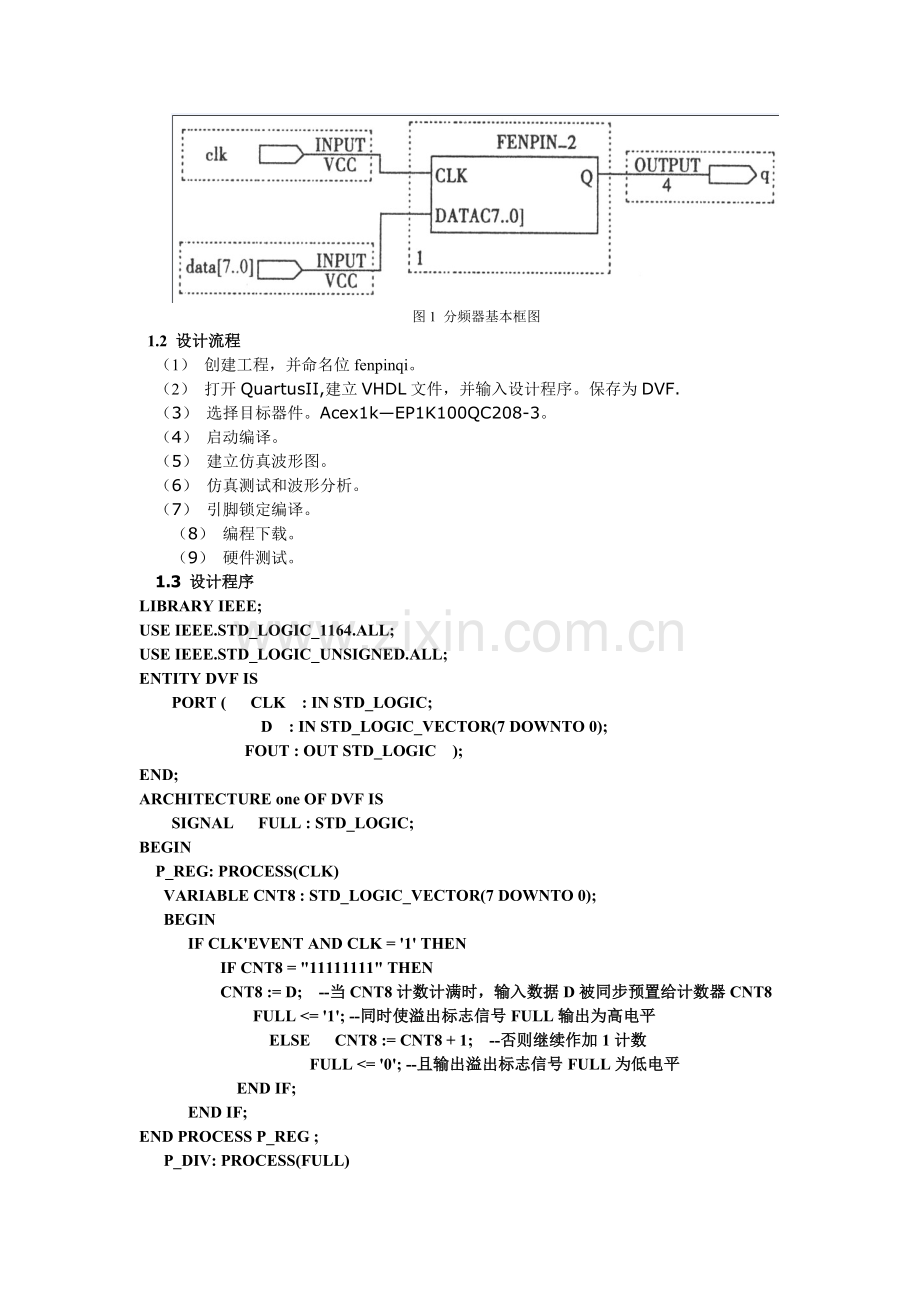

图1 分频器基本框图
1.2 设计流程
（1） 创建工程，并命名位fenpinqi。
（2） 打开QuartusII,建立VHDL文件，并输入设计程序。保存为DVF.
（3） 选择目标器件。Acex1k—EP1K100QC208-3。
（4） 启动编译。
（5） 建立仿真波形图。
（6） 仿真测试和波形分析。
（7） 引脚锁定编译。
（8） 编程下载。
（9） 硬件测试。
1.3 设计程序
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY DVF IS
PORT ( CLK : IN STD_LOGIC;
D : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
FOUT : OUT STD_LOGIC );
END;
ARCHITECTURE one OF DVF IS
SIGNAL FULL : STD_LOGIC;
BEGIN
P_REG: PROCESS(CLK)
VARIABLE CNT8 : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
IF CLK'EVENT AND CLK = '1' THEN
IF CNT8 = "11111111" THEN
CNT8 := D; --当CNT8计数计满时，输入数据D被同步预置给计数器CNT8
FULL <= '1'; --同时使溢出标志信号FULL输出为高电平
ELSE CNT8 := CNT8 + 1; --否则继续作加1计数
FULL <= '0'; --且输出溢出标志信号FULL为低电平
END IF;
END IF;
END PROCESS P_REG ;
P_DIV: PROCESS(FULL)
VARIABLE CNT2 : STD_LOGIC;
BEGIN
IF FULL'EVENT AND FULL = '1' THEN
CNT2 := NOT CNT2; --如果溢出标志信号FULL为高电平，D触发器输出取反
IF CNT2 = '1' THEN FOUT <= '1'; ELSE FOUT <= '0';
END IF;
END IF;
END PROCESS P_DIV ;
END;
此程序有QuartusII进行仿真测试，仿真后用RTL Viewer观测其原理图如图2所示。

图2 Viewer 观测的原理框图
将上面的程序稍作修改，扩展成16位的分频器，其原理程序如下：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY DVF IS
PORT ( CLK : IN STD_LOGIC;
D : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
FOUT : OUT STD_LOGIC );
END;
ARCHITECTURE one OF DVF IS
SIGNAL FULL : STD_LOGIC;
BEGIN
P_REG: PROCESS(CLK)
VARIABLE CNT15 : STD_LOGIC_VECTOR(15 DOWNTO 0);
BEGIN
IF CLK'EVENT AND CLK = '1' THEN
IF CNT15 = "1111111111111111" THEN
CNT8 := D; --当CNT8计数计满时，输入数据D被同步预置给计数器CNT15
FULL <= '1'; --同时使溢出标志信号FULL输出为高电平
ELSE CNT15 := CNT15 + 1; --否则继续作加1计数
FULL <= '0'; --且输出溢出标志信号FULL为低电平
END IF;
END IF;
END PROCESS P_REG ;
P_DIV: PROCESS(FULL)
VARIABLE CNT2 : STD_LOGIC;
BEGIN
IF FULL'EVENT AND FULL = '1' THEN
CNT2 := NOT CNT2; --如果溢出标志信号FULL为高电平，D触发器输出取反
IF CNT2 = '1' THEN FOUT <= '1'; ELSE FOUT <= '0';
END IF;
END IF;
END PROCESS P_DIV ;
END;
1.4 仿真结果和下载测试结果分析
其仿真结果是正确无误的，其仿真结果如图3所示。

图3 八位分频器仿真时序图
16位分频器的仿真结果如图4所示。

图4 十六位分频器仿真时序图
下载后，改变输入不同的输入数D的数值时，蜂鸣器发出不同频率的声音，例如输入11111011时，蜂鸣器发出声音的时间间隔非常短，当输入00010110时，蜂鸣器发出的声音的时间间隔就变长了。

图5 下载测试图

2 总结和心得体会
这次EDA课程设计历时两个星期，在整整两个星期的日子里，可以说是苦多于甜，但是可以学的到很多很多的东西，同时不仅可以巩固以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。通过这次设计，进一步加深了对EDA的了解，让我对它有了更加浓厚的兴趣。特别是当每一个子模块编写调试成功时，心里特别的开心。但是在编写文件的程序时，遇到了不少问题，特别是各元件之间的连接，以及信号的定义，总是有错误，在细心的检查下，终于找出了错误和警告，排除困难后，程序编译就通过了，心里终于舒了一口气。在波形仿真时，也遇到了一点困难。但是经过我的缜密的分析后，重新输入clock和D的值，最后成功了。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固。
总的来说，这次设计的数控分频器还是比较成功的，在设计中遇到了很多问题，最后在同学的帮助下，终于游逆而解，有点小小的成就感，终于觉得平时所学的知识有了实用的价值，达到了理论与实际相结合的目的，不仅学到了不少知识，而且锻炼了自己的能力，使自己对以后的路有了更加清楚的认。
参考文献
【1】 电子技术应用 . 2009年11期
【2】 潘松，黄继业 . EDA技术实用教程（第三版）. 科学出版社 . 2010-07
【3】 王金明，冷自强 . EDA技术与Verilog设计EDA Technology and Verilog Design . 科出版社.2008-08
