将图形从CAD导入到Gambit.doc

日前，做了一个湖泊流速模拟的算例，用到了把图形从CAD导入到Gambit的操作。下面以图文并茂的方式讲述怎样进行的这个过程。

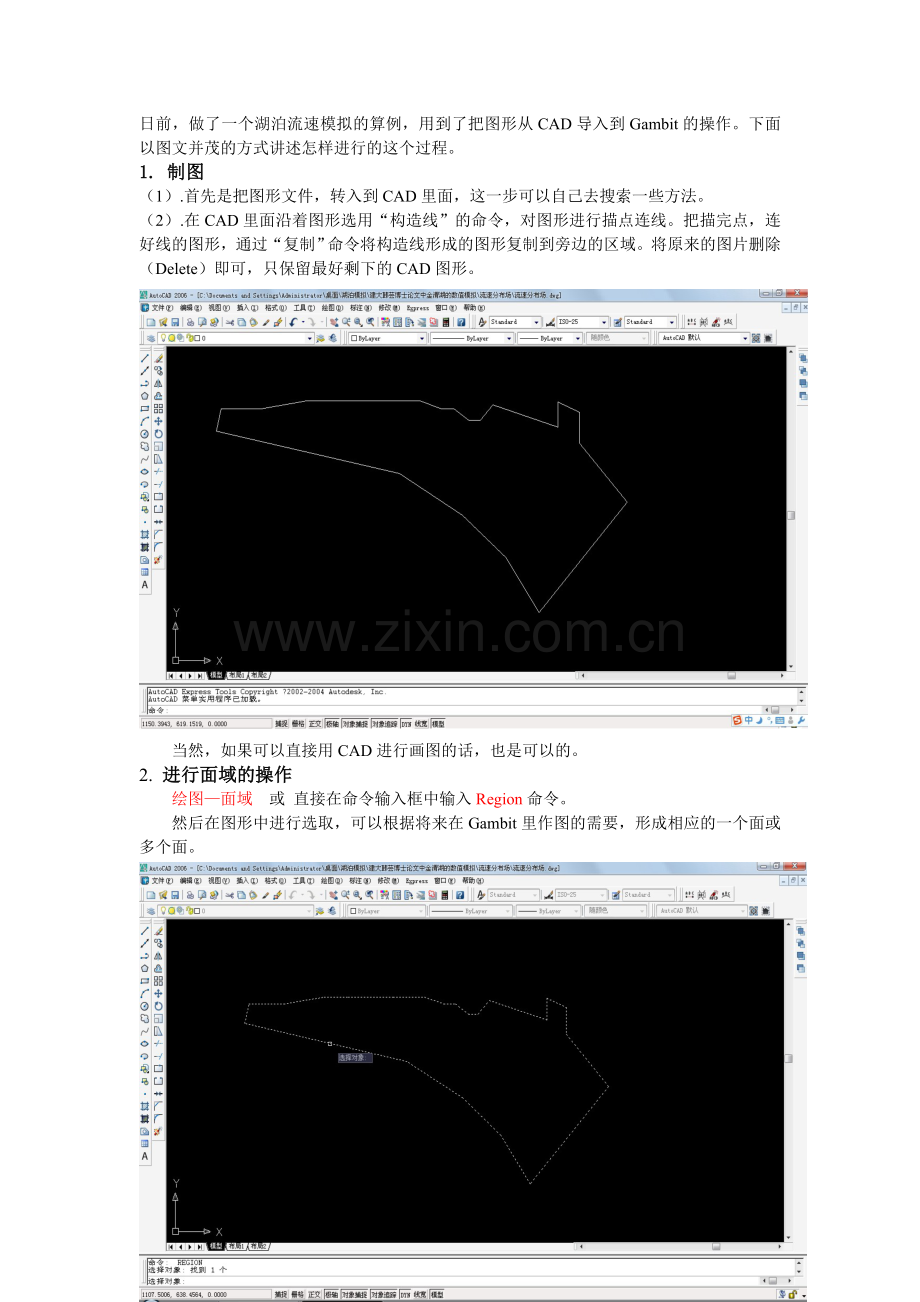

1. 制图
（1）.首先是把图形文件，转入到CAD里面，这一步可以自己去搜索一些方法。
（2）.在CAD里面沿着图形选用“构造线”的命令，对图形进行描点连线。把描完点，连好线的图形，通过“复制”命令将构造线形成的图形复制到旁边的区域。将原来的图片删除（Delete）即可，只保留最好剩下的CAD图形。

当然，如果可以直接用CAD进行画图的话，也是可以的。
2. 进行面域的操作
绘图—面域 或 直接在命令输入框中输入Region命令。
然后在图形中进行选取，可以根据将来在Gambit里作图的需要，形成相应的一个面或多个面。
注意：一定要进行面域的操作，一定要至少形成一个面域，否则是完不成输出文件的操作的。

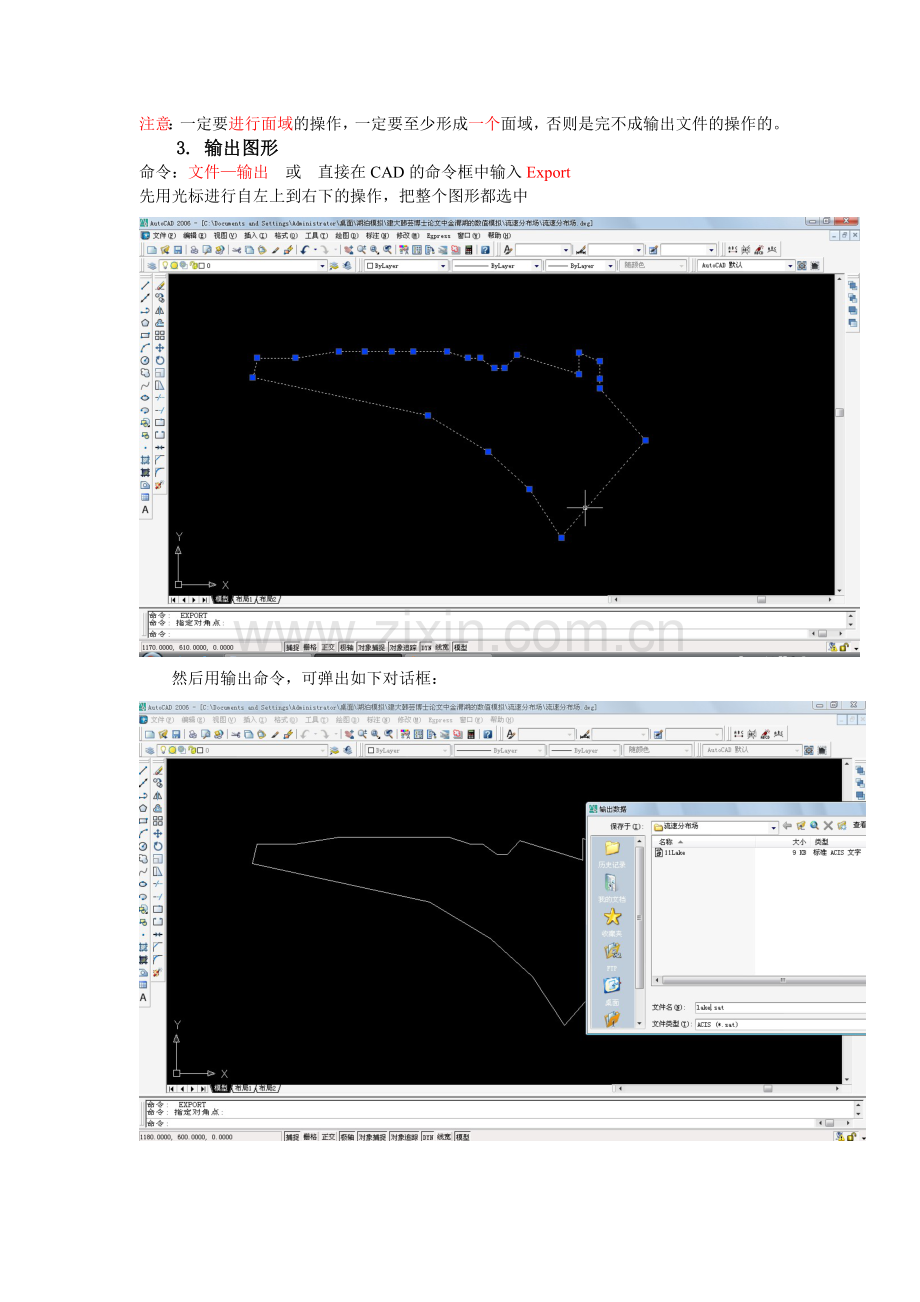

3. 输出图形
命令：文件—输出 或 直接在CAD的命令框中输入Export
先用光标进行自左上到右下的操作，把整个图形都选中

然后用输出命令，可弹出如下对话框：
关于保存文件的一些注意事项：
1） 先把命令对话框中的输出文件类型改为：ACIS(＊.sat);
2) 把文件名改为你想要的名字。注意：由于在Gambit中不支持汉字，所以尽量避免使用汉字的文件名，以避免到时候文件名是乱码。用英文或者数字来表示文件名。
3） 选择保存位置：一般就选择先保存在桌面。然后再剪切/拷贝到你的Gambit安装时候指定的文件夹，我当时安装的时候是选择默认的
“C:\Documents and Settings\Administrator”
然后把先保存到桌面的ACIS文件

复制或剪切到“C:\Documents and Settings\Administrator”的文件夹中。

4.将文件导入到Gambit中
打开Gambit，点解File——Import——ACIS（注意：不要选择CAD）

在对话框中选择“Browse”，一般在弹出的“Select File”中的“Diectories”中选择文件夹（如果第一个文件夹不是，则双击第二个与第一个同名的文件夹，这样就可以退出第一个文件夹了，对于其他文件夹都是类似的操作），
在“Files”中选择相应的文件，点击“Accept”后，再次点击“Import ACIS File”中的“Accept”（或者在“Files”中直接双击文件名，即可在Gambit的绘图区域中显示图形）
如下图：

然后可以进行网格划分，指定边界类型等等的操作了。
