某基础设施配套工程技术交底_secret.doc

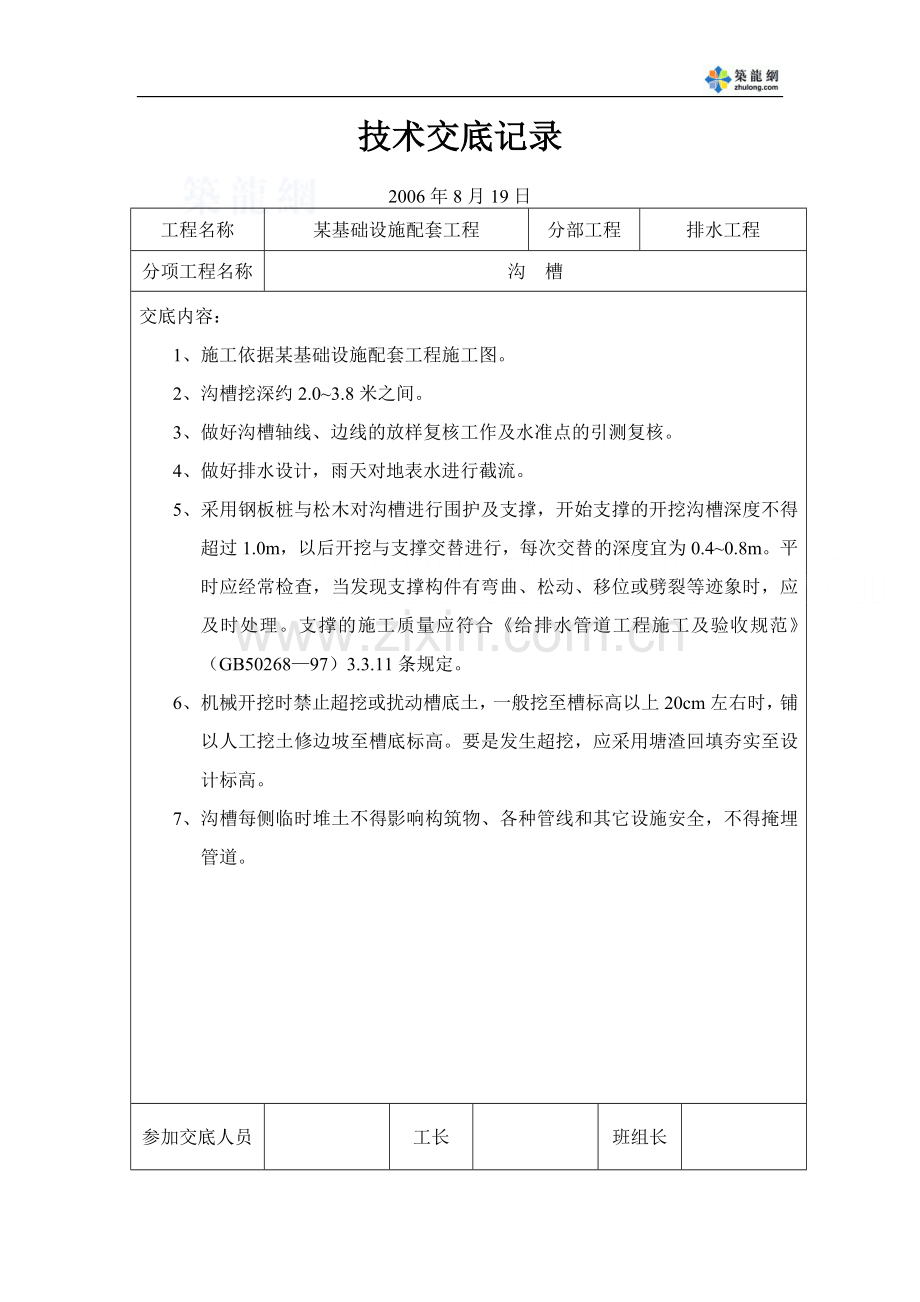

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
沟 槽
交底内容：
1、 施工依据某基础设施配套工程施工图。
2、 沟槽挖深约2.0~3.8米之间。
3、 做好沟槽轴线、边线的放样复核工作及水准点的引测复核。
4、 做好排水设计，雨天对地表水进行截流。
5、 采用钢板桩与松木对沟槽进行围护及支撑，开始支撑的开挖沟槽深度不得超过1.0m，以后开挖与支撑交替进行，每次交替的深度宜为0.4~0.8m。平时应经常检查，当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理。支撑的施工质量应符合《给排水管道工程施工及验收规范》（GB50268—97）3.3.11条规定。
6、 机械开挖时禁止超挖或扰动槽底土，一般挖至槽标高以上20cm左右时，铺以人工挖土修边坡至槽底标高。要是发生超挖，应采用塘渣回填夯实至设计标高。
7、 沟槽每侧临时堆土不得影响构筑物、各种管线和其它设施安全，不得掩埋管道。

参加交底人员

工长

班组长

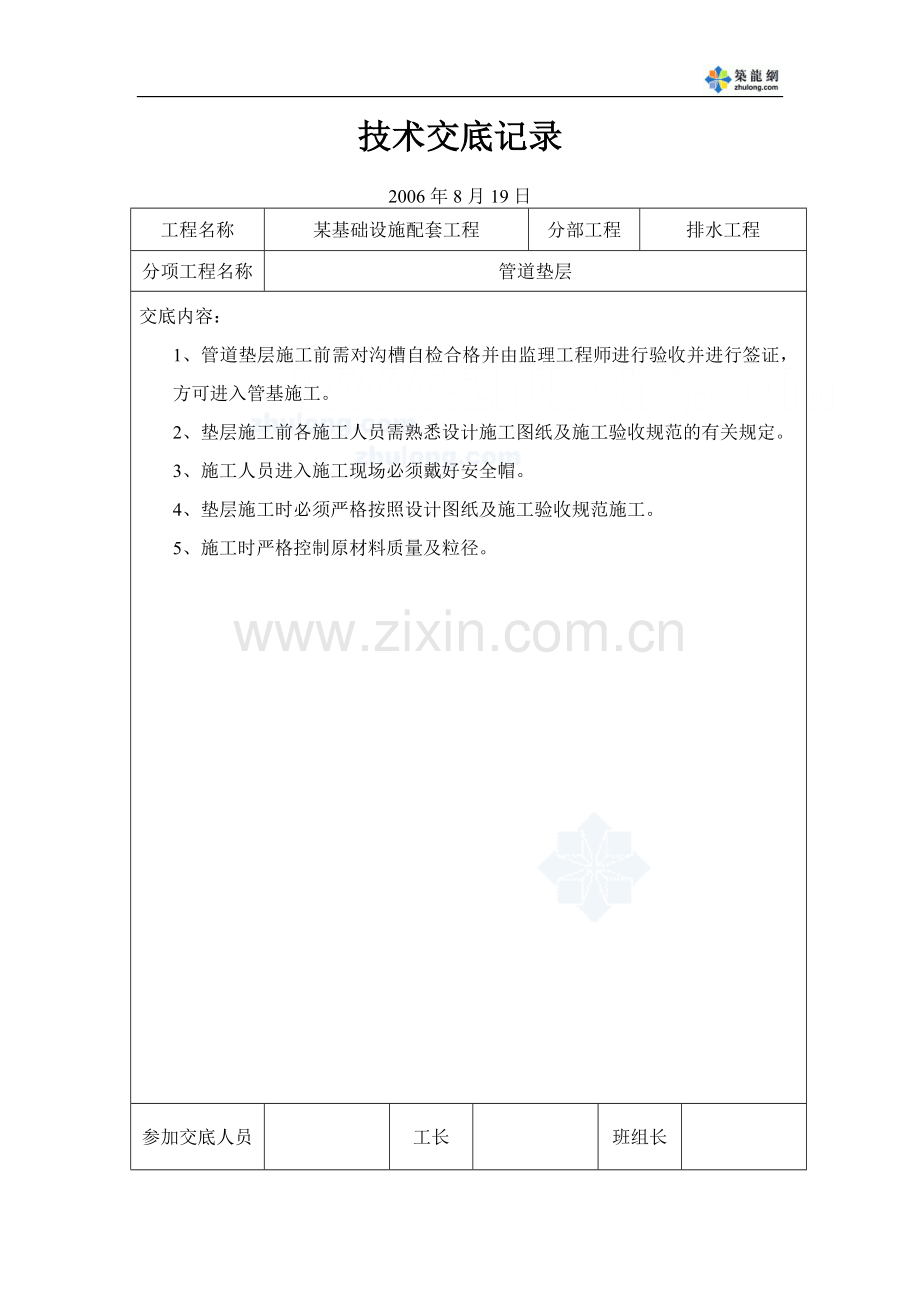

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
管道垫层
交底内容：
1、管道垫层施工前需对沟槽自检合格并由监理工程师进行验收并进行签证，方可进入管基施工。
2、垫层施工前各施工人员需熟悉设计施工图纸及施工验收规范的有关规定。
3、施工人员进入施工现场必须戴好安全帽。
4、垫层施工时必须严格按照设计图纸及施工验收规范施工。
5、施工时严格控制原材料质量及粒径。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
管道平基
交底内容：
1、 管道平基施工前需对垫层自检合格并由监理工程师进行验收并进行签证，方可进行平基施工。
2、 管基施工前各施工人员需熟悉设计施工图纸及施工验收规范的有关规定。
3、 施工人员进入施工现场必须戴好安全帽。
4、 管基施工时必须严格按照设计图纸及施工验收规范施工。
5、 施工时严格控制原材料质量及粒径。
6、 本工程所有管道均采用中砂平基，平基时人工摊铺均匀，平整。
7、 平整度、宽度必须符合有关规范规定。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
管道安装
交底内容：
1、 管道安装施工前需对平基自检合格并由监理工程师进行验收、签证后，方可进入安管工序施工。
2、 安管施工前各施工人员必须熟悉设计施工图纸及施工验收规范的有关规定。
3、 施工人员进入施工现场必须戴好安全帽。
4、 安管施工时必须严格按照设计图纸及施工验收规范施工。
5、 施工时严格控制管材质量，不合格的管材严禁下沟槽。
6、 安管时需拉好标高线与中线。
7、 管材吊装时操作范围内决不能站人，并注意管材碰撞而破坏管材，若有破坏了的管材要及时上吊做作废处理。
8、安装时，需参照安装说明书上的有关内容。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
沟槽回填
交底内容：
1、 不得回填腐植土及建筑垃圾等，回填土要达到最佳含水量时才可回填。
2、 回填土前各施工人员需熟悉设计图纸及施工验收规范的有关规定。
3、 施工人员进入施工现场必须按规佩戴安全帽。
4、 回填施工时必须严格按照规范夯实，并分层试验，下层达到要求后，才可
以回填下一层土。
5、 回填土前需对操作机械严格的进行检查，绝对安全后方可以使用。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
道路工程
分项工程名称
路床
交底内容：
1、 施工依据：某基础设施配套工程施工图纸，执行《市政道路工程质量检验评定标准》（CJJ1—90）及国家有关规范、标准。
2、 雨、污水管道管顶以上回填，压实度按照质量检验评定标准中路床工序要求。
3、 雨天做好路床的排水，沿道路的两侧设排水沟，横向设盲沟，用水泵集中排水。路床出现弹簧、翻浆等现象时的处理：深挖该路床，出现坑底积水时先予以排除，然后换填塘渣，再分层夯实。
4、 质量要求：路床无翻浆、弹簧、起皮、波浪、积水等现象。采用12～15T压路机碾压后轮迹深度不得大于5mm；实测偏差值符合检验标准（CJJ1—90）表3.3.3条规定。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
道路工程
分项工程名称
路基填筑
交底内容：
1、 塘渣需控制粒径及含泥量，填筑时需分层填筑，分层碾压。
2、 路基填筑前各施工人员需熟悉设计施工图纸及施工验收规范的有关规定。
3、 施工人员进入施工现场必须戴好安全帽。
4、 路基填筑施工时必须严格按照规范压实，并做好试验，以达到设计及规范要求为目的。
5、 路基填筑前需对操作机械严格的进行检查，绝对安全后才可以使用。

参加交底人员

工长

班组长

技术交底记录

2006年8月19日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
水泥稳定层
交底内容：
1、 施工依据：某基础设施配套工程施工图纸，执行《市政道路工程质量检验评定标准》（CJJ1—90）及国家有关规范、标准。
2、 水泥稳定层宽度：
行车道：砼路面0#路为8米，1#路为14米，2#路、3#路均为7米；稳定层宽度为路面宽度每边出25cm。
3、 材料采用自拌，摊铺机分层摊铺。
4、 需及时上报原材料、复试及配合比报告单。
5、 做好防雨措施，摊铺后遇雨天要及时覆盖，避免水泥浆的流失。
6、 设计要求：砼路面水泥稳层顶面计算弯沉值Ls=1.7mm。（测定车为黄河JN-150型）。
7、 质量要求：基层表面坚实、平整铺筑均匀，无粗细集中现象。用12T以上压路机碾压后轮迹深度小于5mm；实测偏差值符合检验标准（CJJ1-90）表4.2.3规定。

参加交底人员

工长

班组长

技术交底记录
2006年8月19日
工程名称
某基础设施配套工程
分部工程
道路工程
分项工程名称
混凝土路面
交底内容：
1、 施工依据：某基础设施配套工程施工图纸，执行《市政道路工程质量检验评定标准》（CJJ1-90）及国家有关规范、标准。
2、 施工顺序：
1） 待稳定层经监理验收签证后方可进行一道工序施工。
2） 首先进行施工放样。
3） 模板的支立。
4） 模板的验收。
5） 混凝土浇筑。
3、 设计要求：
行车道路面宽度为0#路面为8米、2#、3#路7米，1#路路面为14米。厚度均为20cm，要求路面抗压强度C30，抗折强度为4.5MPa.
4、 质量要求：
1） 模板必须支立牢固，不得倾斜、漏浆。允许偏差为：直顺度5mm、高程±5mm。
2） 版面边角应整齐，不得有大于0.3mm的裂缝，并不得有石子外露和浮浆、脱皮、印痕、积水等现象。
3） 伸缩缝必须垂直，缝内不得有杂物，伸缝必须全面贯通，传力杆必须与缝面垂直。
5、 砼面层允许偏差如下：
1） 强度不得低于设计强度。
2） 厚度为+20mm，-5mm
3） 平整度允许偏差为5mm
4） 相邻块高差为3mm
5） 宽度允许偏差为-20mm
6） 中线高程±20 mm
7） 井框与路面高差为3mm
6、道路灌缝材料：缩缝采用M950道路嵌缝膏封锁。
参加交底人员

工长

班组长

技术交底记录

年 月 日
工程名称
某基础设施配套工程
分部工程
排水工程
分项工程名称
管座砼浇注
交底内容：
1、 管座施工前需对安管自检合格并由监理工程师进行验收合格后方可进管座工序施工。
2、 管座施工前各施工人员需熟悉设计施工图纸及施工验收规范的有关规定。
3、 施工人员进入施工现场必须戴好安全帽。
4、 管座施工时必须严格按照设计图纸及施工验收规范施工。
5、 施工时严格控制原材料质量及粒径。
6、 砼拌和前应作原材料试验及配合比设计，施工时严格按照设计配合比施工，原材料还需规定作试验。
7、 砼浇注前需立好模板，并经监理检查合格后方可浇筑。
8、 砼浇筑时严格控制坍落度及含水量。
9、 砼振捣需及时、均匀，决不能漏振。
10、砼浇前需对操作机械与用电严格的进行检查，确保安全后方可开始工作。

参加交底人员

工长

班组长
