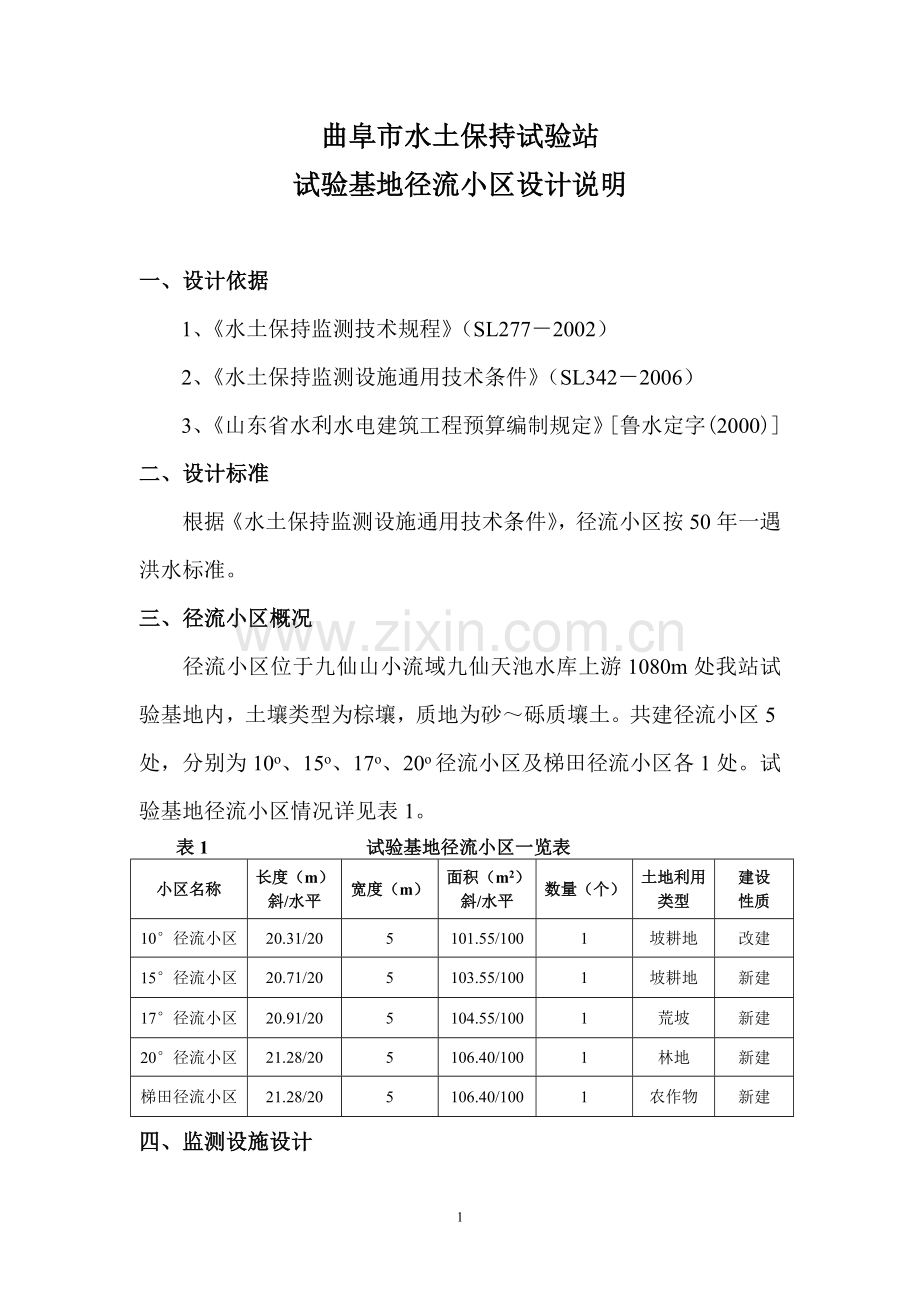

曲阜市水土保持试验站
试验基地径流小区设计说明

一、设计依据
1、《水土保持监测技术规程》（SL277－2002）
2、《水土保持监测设施通用技术条件》（SL342－2006）
3、《山东省水利水电建筑工程预算编制规定》[鲁水定字(2000)]
二、设计标准
根据《水土保持监测设施通用技术条件》，径流小区按50年一遇洪水标准。
三、径流小区概况
径流小区位于九仙山小流域九仙天池水库上游1080m处我站试验基地内，土壤类型为棕壤，质地为砂～砾质壤土。共建径流小区5处，分别为10о、15о、17о、20о径流小区及梯田径流小区各1处。试验基地径流小区情况详见表1。
表1 试验基地径流小区一览表
小区名称
长度（m）
斜/水平
宽度（m）
面积（m2）
斜/水平
数量（个）
土地利用
类型
建设
性质
10°径流小区
20.31/20
5
101.55/100
1
坡耕地
改建
15°径流小区
20.71/20
5
103.55/100
1
坡耕地
新建
17°径流小区
20.91/20
5
104.55/100
1
荒坡
新建
20°径流小区
21.28/20
5
106.40/100
1
林地
新建
梯田径流小区
21.28/20
5
106.40/100
1
农作物
新建
四、监测设施设计
1、暴雨计算：
根据《山东省水文图集》，经计算，50年一遇最大24小时降雨量H24。.2%=258mm
2、设计标准的确定：
参考“径流实验观测整编暂行规定”的要求，结合当地实际情况，对观测设施的设计标准按频率P=2％进行设计。根据《山东省水文图集》，经计算，五十年一遇最大24小时降雨径流深R=101mm。
3、集水槽和引水槽的设计
①洪峰流量
小区五十年一遇24小时降雨径流量W2%

S——小区面积（m2）
径流小区的洪峰流量采用经验公式计算：

Qm=2W/t
试验基地径流小区洪峰流量计算详见表2。
表2 试验基地径流小区洪峰流量计算表
小区名称
水平投影面积（m2）
W2%（m3）
Qm（m3/h）
10°径流小区
100
10.1
0.84
15°径流小区
100
10.1
0.84
17°径流小区
100
10.1
0.84
20°径流小区
100
10.1
0.84
梯田径流小区
100
10.1
0.84

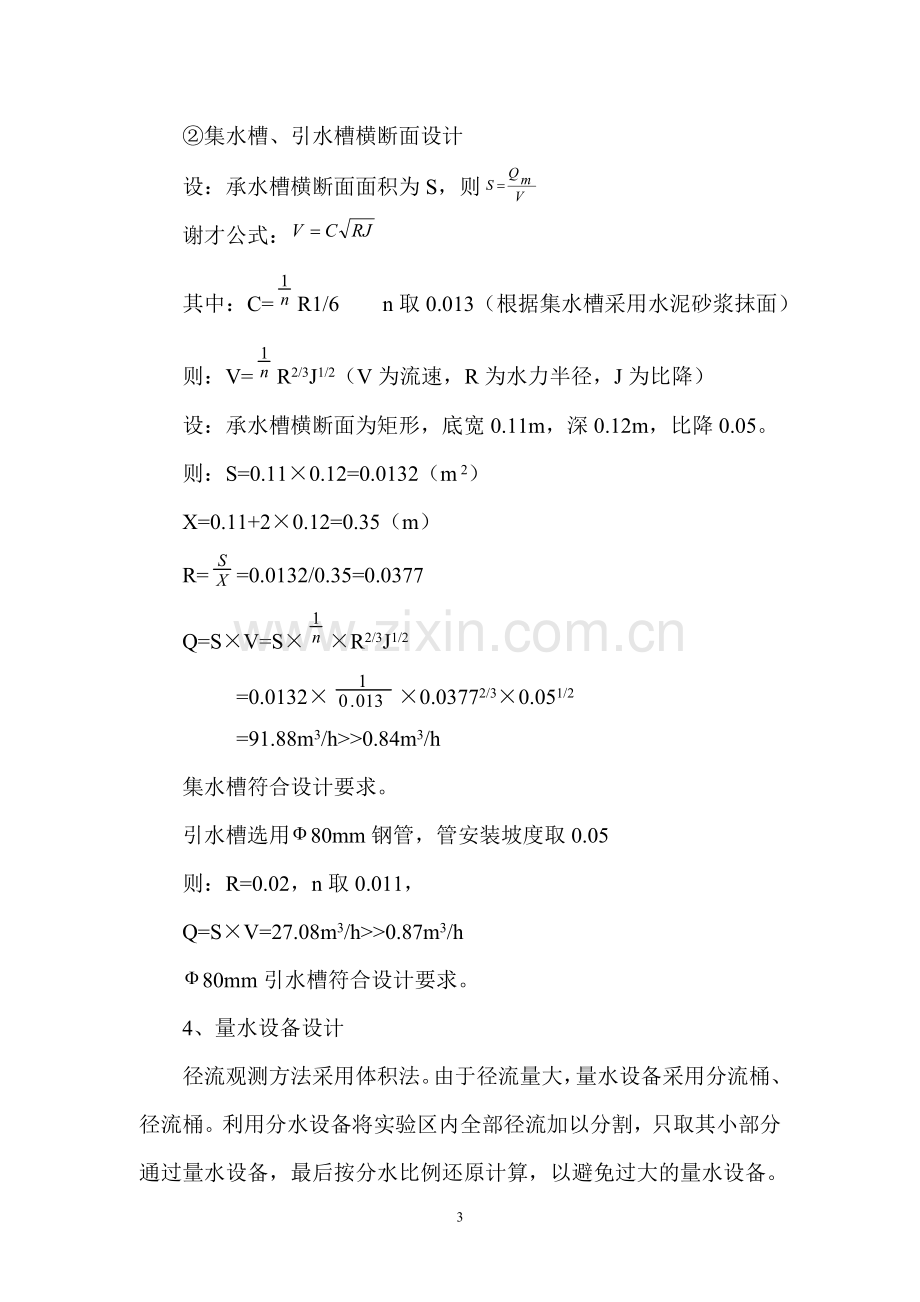

②集水槽、引水槽横断面设计
设：承水槽横断面面积为S，则
谢才公式：
其中：C=R1/6 n取0.013（根据集水槽采用水泥砂浆抹面）
则：V=R2/3J1/2（V为流速，R为水力半径，J为比降）
设：承水槽横断面为矩形，底宽0.11m，深0.12m，比降0.05。
则：S=0.11×0.12=0.0132（m 2）
X=0.11+2×0.12=0.35（m）
R==0.0132/0.35=0.0377
Q=S×V=S××R2/3J1/2
=0.0132××0.03772/3×0.051/2
=91.88m3/h>>0.84m3/h
集水槽符合设计要求。
引水槽选用80mm钢管，管安装坡度取0.05
则：R=0.02，n取0.011，
Q=S×V=27.08m3/h>>0.87m3/h
80mm引水槽符合设计要求。
4、量水设备设计
径流观测方法采用体积法。由于径流量大，量水设备采用分流桶、径流桶。利用分水设备将实验区内全部径流加以分割，只取其小部分通过量水设备，最后按分水比例还原计算，以避免过大的量水设备。采用九孔分流法，分流孔用50mm分流管。
设计公式：r2πh分+9r2πh =W
其中：r分流捅半径（m）
h分-分流孔高度（m）
h-径流桶高（m）
W-总量水体积（m3）
设计分流孔孔底高度0.8m，分流桶及径流桶半径0.6m，详见分流桶及径流桶图。其核算结果如下表：
h（m）
h分（m）
r（m）
W2%（m3）
W设（m3）
1.1
0.8
0.6
10.1
11.1
W设>W2%，径流桶、分流桶尺寸符合设计要求。
考虑到制作误差因素，使用中，首先必须对各桶逐一进行量测，而后，根据实际尺寸，对观测成果进行计算。
五、监测设备
径流小区所需主要仪器设备详见表3。
设施和仪器名称
单 位
数量
功 能
自记雨量计
套
1
用于观测降水量和降水强度
土壤水分测定仪
个
1
测定土壤水分含量
采样器
套
1
用于采集径流以确定径流量和泥沙量
烘箱
台
1
用于烘干土壤
电子天平
台
2
用于称重
量筒
个
若干
用于测量容积
分析处理设备(计算机)
台
1
用于分析、处理、存储数据
其它分析试验仪器
项
1
分析土壤粘结力等
表3 径流小区主要设施及设备表
六、工程量及投资
试验基地径流小区总投资12.48万元。具体工程量及投资见下表：
试验基地径流小区工程量及投资概算表
序号
工程或费用名称
单位
数 量
单价（元）
合价（元）
第一部分
建筑工程

58470.16
一
梯田小区

13219.60
（一）
整修梯田

403.26
1
土石方开挖
m3
26.83
11.24
301.57
2
土石方回填
m3
26.83
3.79
101.69
（二）
小区护埂

2701.08
1
清基开挖
m3
13.38
11.24
150.39
2
M10浆砌砖
m3
5.02
315.35
1583.06
3
M10浆砌体抹面
m2
66.89
13.85
926.43
4
土石方回填
m3
10.87
3.79
41.20
（三）
承水槽

171.28
1
清基开挖
m3
0.41
11.24
4.61
2
M10浆砌砖
m3
0.33
315.35
104.07
3
M10浆砌体抹面
m2
4.52
13.85
62.60
（四）
集流桶（2个）

2.00
1000.00
2000.00
（五）
集流桶护池

7241.95
1
M10浆砌砖
m3
4.54
315.35
1431.69
2
M10浆砌体抹面
m2
46.99
13.85
650.81
3
浆砌砖基础
m3
17.43
296.01
5159.45
（六）
人工清除草皮树根
m2
111.72
2.62
292.71
（七）
场地平整
m2
111.72
3.10
346.33
（八）
拦污栅
m2
5.25
12.00
63.00
二
10°坡耕地径流小区（5°改建）

9111.06
（一）
整形坡面

1464.53
1
土石方开挖
m3
97.44
11.24
1095.23
2
土石方回填
m3
97.44
3.79
369.30
（二）
小区护埂

2603.23
1
清基开挖
m3
12.88
11.24
144.77
2
M10浆砌砖
m3
4.84
315.35
1526.29
3
M10浆砌体抹面
m2
64.44
13.85
892.49
4
土石方回填
m3
10.47
3.79
39.68
(三)
承水槽

171.28
1
清基开挖
m3
0.41
11.24
4.61
2
M10浆砌砖
m3
0.33
315.35
104.07
3
M10浆砌体抹面
m2
4.52
13.85
62.60
(四)
集流桶（2个）

2.00
1000.00
2000.00
(五)
集流桶护池

2478.47
1
清基开挖(
m3
18.90
11.24
212.44
2
M10浆砌砖
m3
4.54
315.35
1431.69
3
M10浆砌体抹面
m2
46.99
13.85
650.81
4
浆砌砖基础
m3
0.62
296.01
183.53
(六)
场地平整
m2
106.63
3.10
330.55
（七）
拦污栅
m
5.25
12.00
63.00
三
15°径流小区（17°坡面改建）

12229.39
（一）
整形坡面

514.01
1
土石方开挖
m3
45.73
11.24
514.01
(二)
小区护埂

2639.16
1
清基开挖
m3
13.09
11.24
147.13
2
M10浆砌砖
m3
4.90
315.35
1545.22
3
M10浆砌体抹面
m2
65.45
13.85
906.48
4
土石方回填
m3
10.64
3.79
40.33
(三)
承水槽

171.28
1
清基开挖
m3
0.41
11.24
4.61
2
M10浆砌砖
m3
0.33
315.35
104.07
3
M10浆砌体抹面
m2
4.52
13.85
62.60
(四)
集流桶（2个）

2.00
1000.00
2000.00
(五)
集流桶护池

6504.89
1
M10浆砌砖
m3
4.54
315.35
1431.69
2
M10浆砌体抹面
m2
46.99
13.85
650.81
3
浆砌砖基础
m3
14.94
296.01
4422.39
（六）
场地平整
m2
108.73
3.10
337.06
（七）
拦污栅
m
5.25
12.00
63.00
三
17°荒坡径流小区

11129.22
（一）
整形坡面

123.53
1
土石方开挖
m3
10.99
11.24
123.53
(二)
小区护埂

2663.28
1
清基开挖
m3
13.19
11.24
148.26
2
M10浆砌砖
m3
4.95
315.35
1560.98
3
M10浆砌体抹面
m2
65.95
13.85
913.41
4
土石方回填
m3
10.72
3.79
40.63
(三)
承水槽

171.28
1
清基开挖
m3
0.41
11.24
4.61
2
M10浆砌砖
m3
0.33
315.35
104.07
3
M10浆砌体抹面
m2
4.52
13.85
62.60
(四)
集流桶（2个）

2.00
1000.00
2000.00
(五)
集流桶护池

5767.82
1
M10浆砌砖
m3
4.54
315.35
1431.69
2
M10浆砌体抹面
m2
46.99
13.85
650.81
3
浆砌砖基础
m3
12.45
296.01
3685.32
（六）
场地平整
m2
109.78
3.10
340.32
（七）
拦污栅
m
5.25
12.00
63.00
四
20°径流小区

12780.89
（一）
整修坡面

358.28
1
土石方开挖
m3
12.42
11.24
139.60
2
土石方回填
m3
57.70
3.79
218.68
（二）
小区护埂

2697.92
1
清基开挖
m3
13.38
11.24
150.39
2
M10浆砌砖
m3
5.01
315.35
1579.90
3
M10浆砌体抹面
m2
66.89
13.85
926.43
4
土石方回填
m3
10.87
3.79
41.20
（三）
承水槽

168.47
1
清基开挖
m3
0.16
11.24
1.80
2
M10浆砌砖
m3
0.33
315.35
104.07
3
M10浆砌体抹面
m2
4.52
13.85
62.60
（四）
集流桶（2个）

2.00
1000.00
2000.00
（五）
集流桶护池

6854.18
1
M10浆砌砖
m3
4.54
315.35
1431.69
2
M10浆砌体抹面
m2
46.99
13.85
650.81
3
浆砌砖基础
m3
16.12
296.01
4771.68
（六）
人工清除草皮树根
m2
111.72
2.62
292.71
（七）
场地平整
m2
111.72
3.10
346.33
（八）
拦污栅
m2
5.25
12.00
63.00
第二部分
小区附属设施

34858.50
（一）
架电
m
350.00
45.31
15858.50
（二）
简易路
m
100.00
80.00
8000.00
（三）
观测房维修

6000.00
（四）
化验室维修

5000.00
第三部分
建设单位管理费
%
2.50

1461.75
第四部分
观测及资料整编

30000.00

一~四部分合计

124790.41
附：工程单价汇总表、计算表、主要材料、设备预算价格汇总表

16

工程单价汇总表
定额编号
项目名称
单位
单价
人工费
材料费
机械使用费
其它费用
其它直接费
现场经费
间接费
企业利润
税金
30070
浆砌砖墩墙
100m3
31535.35
7497
18388.35

77.62
648.8
1531.17
1519.12
889.53
983.76
10003
人工挖土Ⅳ类土
100m3
1124.49
864.36

61.37
23.14
54.62
54.19
31.73
35.08
10001
人工挖土Ⅰ、Ⅱ类土(人工回填土方）
100m3
379.27
264.6

47.63
7.81
18.42
18.28
10.7
11.83
30074
砌体砂浆抹面立面（平均厚2cm）
100m2
1384.91
696.78
376.97

68.02
28.27
66.72
66.19
38.76
43.2
30069
浆砌砖基础
100m3
29601.1
5909.4
18388.35

72.86
608.99
1437.22
1425.91
834.95
923.42
11002
人工平整场地Ⅲ、Ⅳ类土
100m2
310.36
224.91

30.59
6.39
15.07
14.96
8.76
9.68
11080
人工铺草皮砍小树林人工铲草皮人工挖竹根,芦苇、人工铲草皮,表层土厚度(30-40cm)
100m2
262.11
185.22

30.56
5.39
12.73
12.63
7.4
8.18
工程单价计算表

定额编号：10001

定额名称：人工挖土Ⅰ、Ⅱ类土(人工回填土方）
定额单位：100m3
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

338.46

1.1
直接费

312.23

1.1.1
人工费

264.6

人工
工日
6
44.1
264.6

1.1.2
材料费

1.1.3
机械使用费

1.1.4
其他费用
%
18

47.63

1.2
其它直接费
%
2.5

7.81

1.3
现场经费
%
5.9

18.42

2
间接费
%
5.4

18.28

3
企业利润
%
3

10.7

4
税金
%
3.22

11.83

5
单价

379.27

工程单价计算表

定额编号：10003

定额名称：人工挖土Ⅳ类土
定额单位：100m3
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

1003.49

1.1
直接费

925.73

1.1.1
人工费

864.36

人工
工日
19.6
44.1
864.36

1.1.2
材料费

1.1.3
机械使用费

1.1.4
其他费用
%
7.1

61.37

1.2
其它直接费
%
2.5

23.14

1.3
现场经费
%
5.9

54.62

2
间接费
%
5.4

54.19

3
企业利润
%
3

31.73

4
税金
%
3.22

35.08

5
单价

1124.49

工程单价计算表

定额编号：30069

定额名称：浆砌砖基础
定额单位：100m3
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

26416.82

1.1
直接费

24370.61

1.1.1
人工费

5909.4

人工
工日
134
44.1
5909.4

1.1.2
材料费

18388.35

砖
千块
53
265
14045

水泥砂浆M10
m3
26.5
164
4343.35
价差:11元

锯材
m3
0
2800

原木
m3
0
1500

铁钉
kg
0
7.8

1.1.3
机械使用费

1.1.4
其他费用
%
0.3

72.86

1.2
其它直接费
%
2.5

608.99

1.3
现场经费
%
5.9

1437.22

2
间接费
%
5.4

1425.91

3
企业利润
%
3

834.95

4
税金
%
3.22

923.42

5
单价

29601.1

工程单价计算表

定额编号：30070

定额名称：浆砌砖墩墙
定额单位：100m3
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

28142.94

1.1
直接费

25962.97

1.1.1
人工费

7497

人工
工日
170
44.1
7497

1.1.2
材料费

18388.35

砖
千块
53
265
14045

水泥砂浆M10
m3
26.5
164
4343.35
价差:11元

锯材
m3
0
2800

原木
m3
0
1500

铁钉
kg
0
7.8

1.1.3
机械使用费

1.1.4
其他费用
%
0.3

77.62

1.2
其它直接费
%
2.5

648.8

1.3
现场经费
%
5.9

1531.17

2
间接费
%
5.4

1519.12

3
企业利润
%
3

889.53

4
税金
%
3.22

983.76

5
单价

31535.35

工程单价计算表

定额编号：30074

定额名称：砌体砂浆抹面立面（平均厚2cm）
定额单位：100m2
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

1236.76

1.1
直接费

1141.77

1.1.1
人工费

696.78

人工
工日
15.8
44.1
696.78

1.1.2
材料费

376.97

水泥砂浆M10
m3
2.3
164
376.97
价差:11元
1.1.3
机械使用费

1.1.4
其他费用
%
6.4

68.02

1.2
其它直接费
%
2.5

28.27

1.3
现场经费
%
5.9

66.72

2
间接费
%
5.4

66.19

3
企业利润
%
3

38.76

4
税金
%
3.22

43.2

5
单价

1384.91

工程单价计算表

定额编号：11002

定额名称：人工平整场地Ⅲ、Ⅳ类土
定额单位：100m3
编号
项目
单位
定额
单价
合价
备注
1
直接工程费

276.96

1.1
直接费

255.5

1.1.1
人工费

224.91

人工
工日
5.1
44.1
224.91

1.1.2
材料费

1.1.3
机械使用费

1.1.4
其他费用
%
13.6

30.59

1.2
其它直接费
%
2.5

6.39

1.3
现场经费
%
5.9

15.07

2
间接费
%
5.4

14.96

3
企业利润
%
3

8.76

4
税金
%
3.22

9.68

5
单价

310.36

主要材料、设备预算价格汇总表

序号
名称及规格
单位
预算价格(元)
原价
运杂费
运输保险费费
采购及保管费
备注
1
砖
千块
265

包含人工二次搬运费
2
水
m3
3

3
砂
m3
50

4
水泥425#
吨
355

包含人工二次搬运费
5
锯材
m3
2800

包含人工二次搬运费
6
原木
m3
1500

包含人工二次搬运费
7
铁钉
kg
7.8
