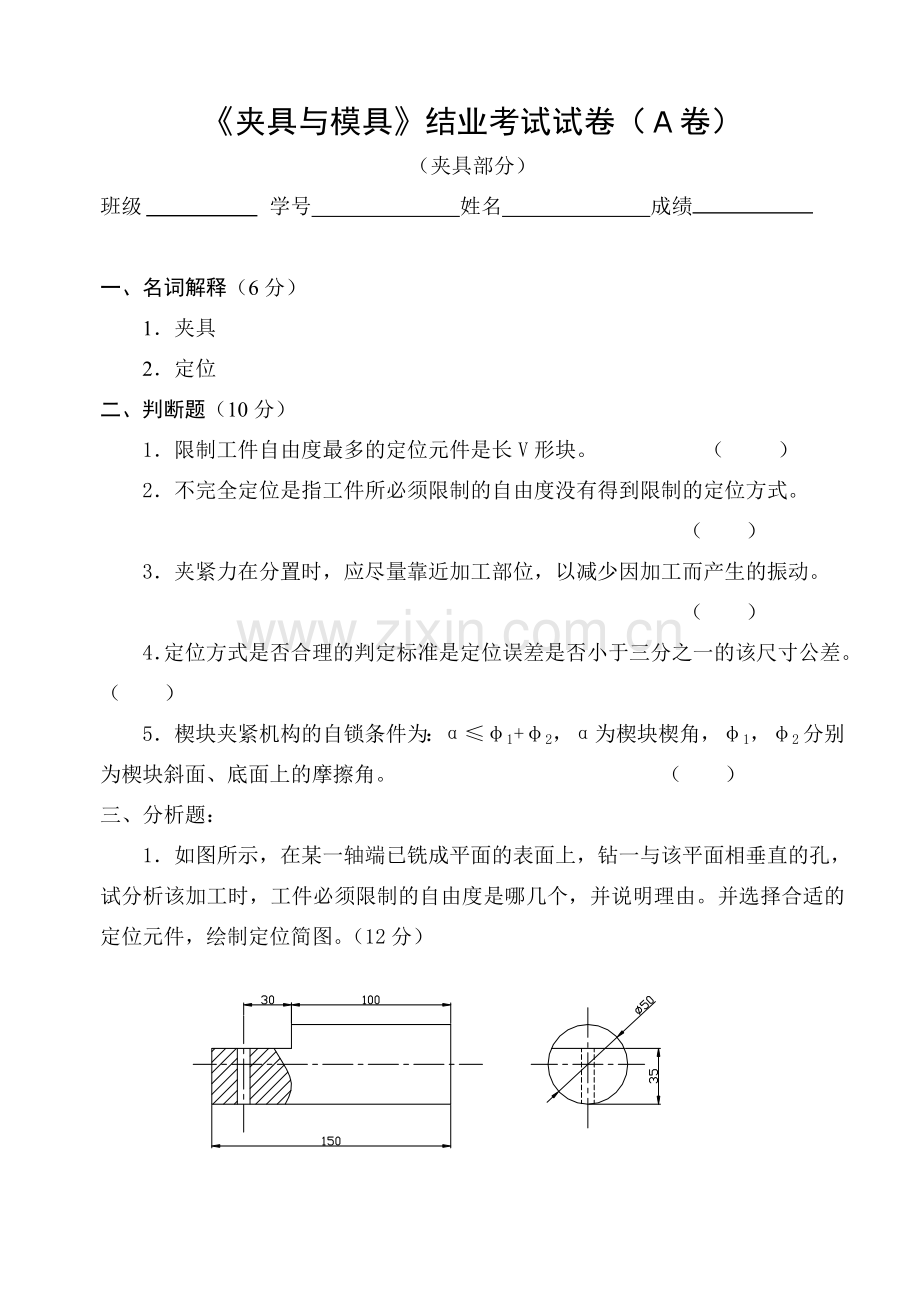

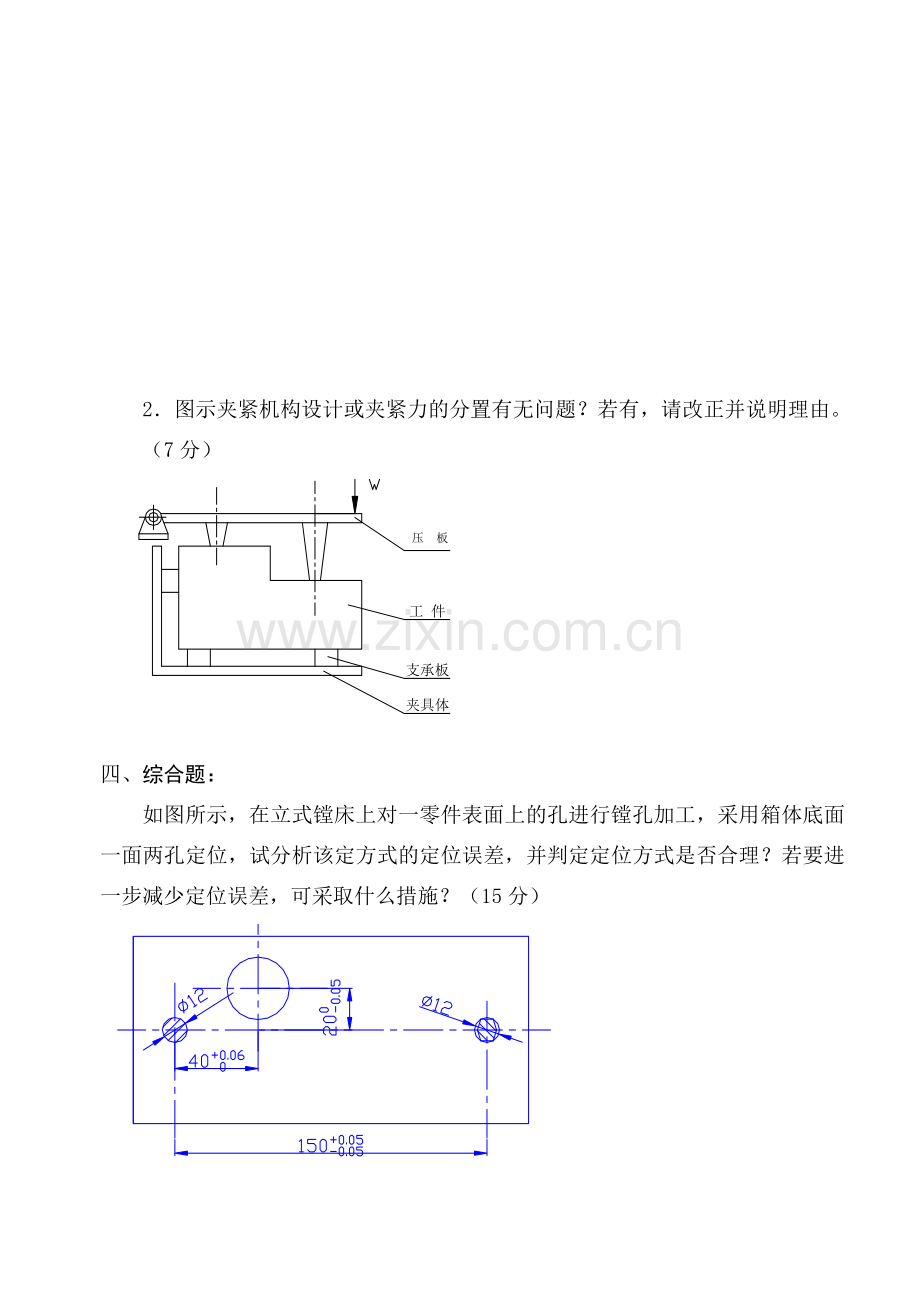

《夹具与模具》结业考试试卷(A卷) (夹具部分) 班级 学号 姓名 成绩 一、名词解释(6分) 1.夹具 2.定位 二、判断题(10分) 1.限制工件自由度最多的定位元件是长V形块。 ( ) 2.不完全定位是指工件所必须限制的自由度没有得到限制的定位方式。 ( ) 3.夹紧力在分置时,应尽量靠近加工部位,以减少因加工而产生的振动。 ( ) 4.定位方式是否合理的判定标准是定位误差是否小于三分之一的该尺寸公差。 ( ) 5.楔块夹紧机构的自锁条件为:α≤φ1+φ2,α为楔块楔角,φ1,φ2分别为楔块斜面、底面上的摩擦角。 ( ) 三、分析题: 1.如图所示,在某一轴端已铣成平面的表面上,钻一与该平面相垂直的孔,试分析该加工时,工件必须限制的自由度是哪几个,并说明理由。并选择合适的定位元件,绘制定位简图。(12分) 2.图示夹紧机构设计或夹紧力的分置有无问题?若有,请改正并说明理由。 (7分) 四、综合题: 如图所示,在立式镗床上对一零件表面上的孔进行镗孔加工,采用箱体底面一面两孔定位,试分析该定方式的定位误差,并判定定位方式是否合理?若要进一步减少定位误差,可采取什么措施?(15分) 《夹具与模具》结业考试试卷(B卷) (夹具部分) 班级 学号 姓名 成绩 一、名词解释(6分) 1.夹紧 2.欠定位 二、判断题(10分) 1.在工件底面上布置两个支承板,则它们同时限制工件的四个自由度。( ) 2.一个菱形销可限制工件的两个自由度。 ( ) 3.偏心夹紧机构的自锁条件为~20。 ( ) 4.定位误差可以减少,但不能消除。 ( ) 5.夹具装配图中工件应用粗实线绘出。 ( ) 三、分析题: 1.如图所示一轴,需沿其径向钻互成120º夹角的两个直径为φ6的孔,尺寸要求如图所示,试分析该加工时工件必须限制的自由度是哪几个,并说明理由。(12分) 2.如图所示一工件,底面用两支承板,两端用短V块定位,试分析该定位方式中各定位元件限制的自由度。该定位方式是否合理?若不合理,试提出改进方法。(7分) 3.图示夹紧机构及夹紧力的分置有无问题,若有,请改正并说明理由。(10分) 四、综合题: 如图所示,在一轴端钻孔,采用α=90º的V块定位,试计算该方式的定位误差大小,该定位方式是否合理?若不合理,请指出改进措施。(10分) 《夹具与模具》结业考试试卷(A卷) 学号 姓名 成绩 (模具部分) 一、名词解释(8分) 1.冲孔 2.压力机装模高度 3.拉深系数 4.弯曲件中性层 二、判断题(12分) 1. 冲裁变形过程分为哪几个阶段,各有何特点?(4分) 2. 解决弯曲回弹措施有哪些?(4分) 3. 减少冲裁力的措施和方法有哪些?(4分) 三、计算题: 1. 如图所示垫圈,材料为08,料厚3mm。试计算凸凹模尺寸。(12分) 已知:落料,,;冲孔,,。 2. 计算如图所示,材料为08号钢的工件的拉深次数及各次半成品尺寸。(自行确定修边余量Δh,18分) 《夹具与模具》结业考试试卷(B卷) 学号 姓名 成绩 (模具部分) 一、名词解释(8分) 1.落料 2.模具的闭合高度 3. 搭边 4. 标称压力 二、问答题(12分) 1. 模架由哪几部分组成?常见的模架形式有哪些?(4分) 2. 解决弯曲回弹措施有哪些?(4分) 3.简述以后拉深与首次拉深的不同之处有哪些?(4分) 三、计算题: 1.如图所示零件材料为Q235,料厚2mm。试计算凸、凹模尺寸。(12分) 2.计算图示拉深件的坯料尺寸、拉深次数及各次拉深半成品尺寸。零件材料为黄铜H62。
