MA5680T V800R011C00SPC102 升级指导书 01(CLI,国内定制).doc

SmartAX MA5680T
V800R011C00SPC102
升级指导书

文档版本
01
发布日期
2013-02-28
华为技术有限公司

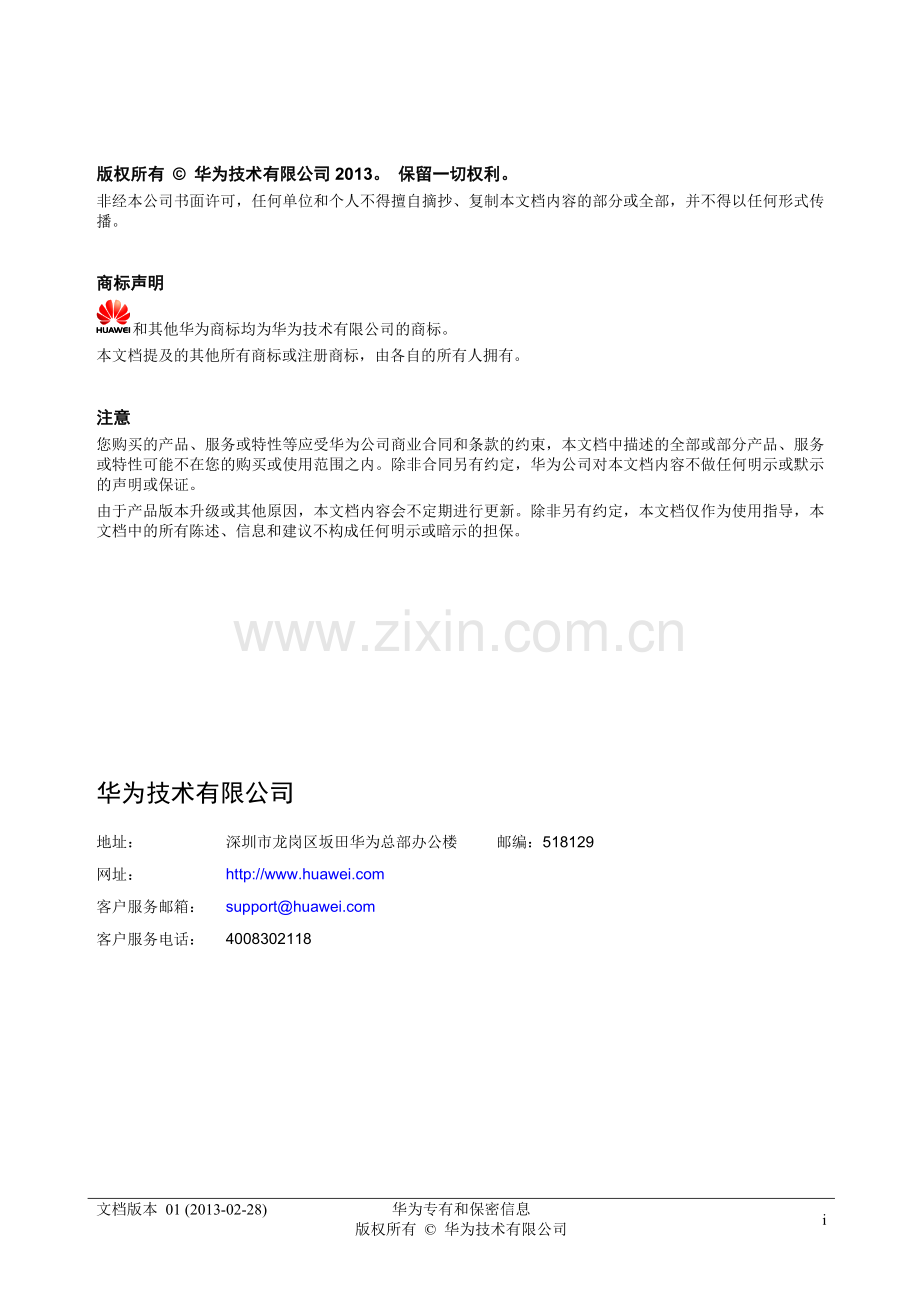

版权所有 © 华为技术有限公司2013。 保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明
和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意
您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司
地址：
深圳市龙岗区坂田华为总部办公楼 邮编：518129
网址：

客户服务邮箱：
support@
客户服务电话：
4008302118

文档版本 01 (2013-02-28)
华为专有和保密信息 版权所有 © 华为技术有限公司
i

SmartAX MA5680T
升级指导书
前 言

前 言
内容介绍
本升级指导书适用于主控板类型为SCUN/SCUL的MA5680T系列设备，包括MA5680T/MA5683T。文档中以配置SCUN主控板的MA5680T为例介绍升级到MA5600V800R011C00SPC102的升级过程。如果不同主控板类型之间或不同设备类型之间有差异，会在文档中说明。
在对设备升级前，请您仔细阅读升级目标版本的版本说明书和本升级指导书。

l 请确保执行升级操作的工程师已经参加过升级相关培训。
l 在升级操作过程中如果遇到未知问题，请停止操作并咨询技术支持人员。
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
符号
说明

表示有高度或中度潜在危险，如果不能避免，可能会导致人员死亡或严重伤害。

表示有低度潜在危险，如果不能避免，可能会导致人员轻微或中等伤害。

表示有潜在风险，如果不能避免，可能会导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

图形界面元素引用约定
格式
意义
“”
带双引号“”的格式表示各类界面控件名称和数据表，如单击“确定”。
>
多级菜单用“>”隔开。如选择“文件 > 新建 > 文件夹”，表示选择“文件”菜单下的“新建”子菜单下的“文件夹”菜单项。

修订记录
文档版本
发布日期
修改记录
01
2013-02-28
第一次正式发布。

文档版本 01 (2013-02-28)
华为专有和保密信息 版权所有 © 华为技术有限公司
iii

SmartAX MA5680T
升级指导书
目 录

目 录
前 言 ii
1 升级前必读 1
1.1 升级基础版本要求 1
1.2 升级注意事项 2
1.3 升级前可行性检查 2
1.4 升级场景介绍 8
1.5 升级影响 8
2 命令行升级场景 9
2.1 升级流程 9
2.2 升级前准备 11
2.2.1 制定详细升级计划和准备事项 11
2.2.2 准备升级所需文件和物料 11
2.2.3 拆包&打包 13
2.2.4 登录设备 15
2.2.5 设置文件传输服务 17
2.2.6 检查主控板状态 17
2.2.7 停止系统自动保存功能 19
2.3 常规升级操作 20
2.3.1 （可选）加载升级补丁 20
2.3.2 保存备份系统配置数据 22
2.3.3 加载合一包文件 24
2.3.4 复位系统 25
2.4 验证升级结果 25
2.4.1 验证项目检查表 25
2.4.2 验证升级后的主机和单板版本 26
2.4.3 验证单板IO包文件信息 27
2.4.4 验证单板状态 27
2.4.5 验证业务端口状态 28
2.5 使能系统自动保存功能 29
3 降级版本 30
3.1 通过加载原版本的合一包文件和数据库进行降级 30
3.2 通过加载BIOS进行降级 32
3.3 验证降级结果 36
4 附录 37
4.1 升级检查表 37
4.2 传输工具使用指导 38
4.3 FTP、TFTP加载操作常见问题 41
4.4 异常处理 42
4.5 FAQ 43
4.6 缩略语 43

文档版本 01 (2013-02-28)
华为专有和保密信息 版权所有 © 华为技术有限公司
v

SmartAX MA5680T
升级指导书
1 升级前必读

1 升级前必读
通过阅读本章了解升级前版本要求和升级注意事项并确定升级场景和升级方式。
1.1 升级基础版本要求
表1-1 可升级到MA5600V800R011C00SPC102的基础版本信息
基础版本
升级说明
MA5600V800R006C02
SPC100至SPC122
l 针对SCUL主控板，升级前需要依次加载升级补丁：
1、加载补丁HP1016
2、加载补丁SPH129
l 针对SCUN主控板，升级前需要依次加载升级补丁：
1、加载补丁HP1023
2、加载补丁HP1033
3、加载补丁SPH129
升级补丁从V800R011C00SPC102_for_SCUX.exe解压后的文件RecombineTool and Upgrade patch files.zip中获取。
SPC123及之后版本
l 针对SCUL主控板，升级前需要加载补丁SPH129。
l 针对SCUN主控板，升级前需要依次加载升级补丁：
1、加载补丁HP1033
2、加载补丁SPH129
升级补丁从V800R011C00SPC102_for_SCUX.exe解压后的文件RecombineTool and Upgrade patch files.zip中获取。
MA5600V800R008C01 (for SPC100)
所有版本
直接升级到MA5600V800R011C00SPC102版本。
MA5600V800R008C01 (for SPC200)
所有版本
直接升级到MA5600V800R011C00SPC102版本。
MA5600V800R008C05 (for SPC100)
所有版本
直接升级到MA5600V800R011C00SPC102版本。

1.2 升级注意事项
1. 升级前请使用巡检工具，配置“升级前检查项（Rxxx升级到Ryyy，其中Rxxx为升级基础版本）”检查项，进行升级前检查。对于检查不通过的项，按提示的结果和“中国区OLT问题必读FAQ”文档进行处理。
2. 如果V800R006C02版本的设备上已经存在HP1020，加载升级补丁前，请先删除HP1020，否则加载升级补丁会失败。
3. 从MA5600V800R006C02升级到MA5600V800R011C00SPC102时，请注意检查组网配置。在多上行端口的组网情况下，如果上行端口都属于VLAN 1、Native VLAN都相同且不是聚合端口，就可能形成环网。所以在升级前需要考虑形成环网的可能，并调整优化组网配置方案。
1.3 升级前可行性检查
背景信息
从基础版本MA5600V800R008升级到MA5600V800R011C00SPC102版本时，需要采用SmartKit巡检工具进行升级前可行性检查。其他基础版本跳过此操作。

l SmartKit巡检工具目前不支持从MA5600V800R008之前的版本升级到MA5600V800R011C00SPC102版本的可行性检查。从MA5600V800R008之后的版本升级到MA5600V800R011C00SPC102无需做此检查。
l 本文以 SmartKit V200R008C00SPC100版本界面作为示例，介绍工具使用方法。
l 下面以MA5680T设备从MA5600V800R008C01SPC312(SPC200)升级到MA5600V800R011C00SPC102版本做升级前巡检为例，对升级前巡检工具的使用方法进行介绍，巡检工具更多详细的操作说明，请参见巡检工具的联机帮助。在工具界面单击F1或者主菜单中选择“帮助>使用帮助”，可以获取工具联机帮助说明。
操作步骤
步骤 1 获取巡检工具的安装文件。
从support网站上（路径： V200R008C00SPC100 Inspector.exe。
步骤 2 双击exe文件，根据安装提示进行安装。

完成工具安装后，第一次启动巡检工具会提示是否要在线升级，按提示信息升级至最新版本即可。
步骤 3 打开巡检工具，在“配置”中选择“配置检查模板”。

步骤 4 在模板管理中单击“新建”，在弹出的窗口中输入“检查模板名称”，例如“MA5600V8R8_upgrade”，基础模板选择“标准检查模板”，“检查模板描述”根据需要添加描述信息，也可以不填写。在“未选择设备”框中选择需进行检查的设备类型和对应的版本，如“MA5680T > V800R008”，点击向右的按钮将所选项移动到“已选择设备”对话框中。

步骤 5 单击“下一步”,在弹出的窗口中选择“接入域 > MA5680T > V800R008”,在“类别”窗口中找到“升级前检查 > 升级前检查项（R8升级到R11）”，勾选检查项。请根据现网实际版本升级路径勾选对应选项。单击“完成”结束升级前检查巡检模板的选择。

不需要做巡检的检查项不要勾选，以免影响升级前巡检的效率。如果只是进行升级前检查，建议只勾选“升级前检查项（R8升级到R11）”这一项。

步骤 6 为需要做升级前检查的设备选择已配置的检查模板。在主界面“工程管理”对应的网元上单击右键，选择“选择检查模板”，在弹出的窗口中选择“自定义模板 > MA5600V8R8_upgrade”，点击“完成”即可。

步骤 7 选择需要检查的网元，单击右键，选择“开始检查”。

步骤 8 检查完成后，点击“结果 > 生成报告”，根据需求选择需要生成报告类型，点击确定。

需要勾选“统计报告”才能生成巡检明细结果。

步骤 9 查看检查报告，如存在有问题的网元，根据修复建议对问题进行修复。
----结束
1.4 升级场景介绍
升级场景
优点
缺点
最大升级效率
远程命令行升级
支持远程方式
不支持批量升级
48台/天

1.5 升级影响
升级过程中对现行系统的影响
对业务的影响
跨版本升级需要重新启动系统，业务将会中断。根据系统中原有配置的多少，业务中断时长为15分钟～50分钟。
升级各步骤所用时间数据如表1-2所示（该数据为实验室测试所得数据，仅供参考）。

加载合一包文件用时需要根据设备环境和合一包文件大小决定：
l 单主控板环境下：合一包文件大小为45MB时，大约用时15分钟；合一包文件大小为60MB时，大约用时20分钟。
l 双主控板环境下：合一包文件大小为45MB时，大约用时30分钟；合一包文件大小为60MB时，大约用时40分钟。
系统重启到主控板、单板、业务恢复用时和配置数据大小有关，在现网应用中，一般不会超过下表列出的时间。
表1-2 升级过程用时
升级过程
用时
加载合一包文件用时
40分钟（双主控板环境，合一包文件大小为60MB）
系统重启到主控板恢复用时
10分钟
系统重启到单板全部恢复用时
25分钟
系统重启到业务全部恢复用时
40分钟

对网元管理的影响
跨版本升级需要重新启动系统，重启过程中网元无法与网管通信。重启之后网管需要重新与网元同步数据。
升级后对现行系统的影响
无

文档版本 01 (2013-02-28)
华为专有和保密信息 版权所有 © 华为技术有限公司
8

SmartAX MA5680T
升级指导书
2 命令行升级场景

2 命令行升级场景
命令行升级场景适用无网管或待升级设备无法被网管管理的情况。
2.1 升级流程
介绍升级到该版本的主要升级过程以及各个过程大约需要的时间。
升级流程图
图2-1 采用命令行升级流程图

升级时间估计
表2-1 命令升级效率估计表（实验室数据）
序号
操作项
估计时间（单位：分）
1
（可选）加载升级补丁
5
2
保存备份系统配置数据
2
3
加载合一包文件
40 （双主控板环境，合一包文件大小为60MB）
4
复位系统
5
5
验证升级结果
5

加载合一包文件的时间根据设备环境和合一包文件大小决定，实验室测试数据如下：
l 单主控板环境下：合一包文件大小为45MB时，大约用时15分钟；合一包文件大小为60MB时，大约用时20分钟。
l 双主控板环境下：合一包文件大小为45MB时，大约用时30分钟；合一包文件大小为60MB时，大约用时40分钟。
升级操作说明
l 本文档以SCUN主控板从MA5600V800R008C01SPC312(SPC200)升级到MA5600V800R011C00SPC102为例描述命令行升级操作步骤，SCUL与SCUN主控板的命令行升级操作基本一样，可以参考操作。
l 加载补丁操作以MA5600V800R006C02SPC100升级到MA5600V800R011C00SPC102为例描述操作步骤。
2.2 升级前准备
2.2.1 制定详细升级计划和准备事项
操作步骤
步骤 1 了解升级网元业务数量和风险，制定详细升级计划。
步骤 2 申请好升级网元上的单板备件（根据网络使用的单板，每种单板至少准备1块备板）和业务中断时间。
步骤 3 做好下站点的准备工作：申请进入站点的权限，安排好下站点的车辆和人员，准备好便携计算机和通信工具。
步骤 4 如果可能，提供远程连接环境供华为公司远程定位使用。
----结束
2.2.2 准备升级所需文件和物料
升级所需文件列表

l 合一包文件包括主控板包文件和单板IO包文件，获取的合一包文件必须与主控板类型对应，否则可能会造成主控板器件故障。
l 请提前准备好基础版本的合一包文件（如果基础版本不存在合一包文件，则准备主控板包文件和单板IO包文件），以备需要回退版本时使用。
表2-2 升级所需文件列表
序号
文件内容
文件名称
文件大小（字节）
1
合一包文件
针对SCUL主控板：V800R011C00SPC102_wholepackage(SPC100)_SCUL.bin
128,563,584
针对SCUN主控板：V800R011C00SPC102_wholepackage(SPC100)_SCUN.bin
271,951,872
2
针对SCUL主控板，MA5600V800R006C02SPC100需要的补丁，其它版本请参见“1.1 升级基础版本要求”。
HP1016
17,658
SPH129
6,078,464
针对SCUN主控板，MA5600V800R006C02SPC100需要的补丁，其它版本请参见“1.1 升级基础版本要求”。
HP1023
17,358
HP1033
3,854
SPH129
6,078,464

升级所需物料列表
序号
准备项目
备注
1
准备一台安装了Windows XP或Windows 7的便携机
-
2
准备升级参考文档
-
3
准备升级所需文件
参见“表2-2”。
4
拆包&打包工具
使用方法参见“2.2.3 拆包&打包”。
5
在便携机上安装TFTP/FTP/SFTP Server
使用方法参见“4.2 传输工具使用指导”。
6
待升级设备的IP地址及用户名和密码
-
7
Telnet工具
-
8
网线、串口线
-

2.2.3 拆包&打包
背景信息
由于发布的合一包文件包含所有支持的单板软件，有可能超过部分老版本支持的最大合一包文件大小从而导致加载失败（SCUL主控板支持的最大合一包文件大小为65MB，SCUN主控板支持的最大合一包文件大小为80MB，合一包文件中包含主控板包文件和单板IO包文件）。所以在使用时，可以根据实际情况删除不需要的单板软件，使用拆包&打包工具来拆包，并重新生成包文件。
操作步骤
步骤 1 将拆包&打包工具解压缩(文件名为v8r11c00_packet_tool.zip)。
步骤 2 执行步骤1解压缩的Pack.exe 文件。
步骤 3 点击“打包拆包”页签。
步骤 4 点击按钮。在弹出的对话框中，选择包文件“V800R011C00SPC102_wholepackage(SPC100)_SCUN.bin”，然后点击“打开”。
步骤 5 去勾选不需要的单板。
将不需要的单板前的勾去掉。以目前环境使用的单板有H801GPBC、H801GICG为例。

l 一定要保留UPDATETOOLS前的勾。升级一律采用数据库内部升级，所以在拆包时必须保留数据库升级工具（在拆包工具中文件名为UPDATETOOLS）。
l 合一包中有些单板（如H801VPEA、H801XGBC、H801GPFD）软件较大，为避免拆出的包文件过大，拆包时可根据实际需要情况进行选择。
l “INTERFACE”和“GIU”中有部分单板是可选的，拆包时可根据实际需要情况进行选择。

步骤 6 选择好文件后，点击“打包(P)…”按钮，选择需要存放包文件的目录，生成的新的包文件。本例中，新的包文件命名为V800R011C00SPC102_wholepackage(SPC100)_SCUN_new.bin。点击“保存”。包文件生成成功，将出现提示窗口“主机包文件打包操作成功！”，点击“确定”。
----结束
2.2.4 登录设备
前提条件
远程Telnet方式登录设备前，需要确保设备到PC的路由可达，也就是从PC能ping通设备。
背景信息
登录设备的方式有如下两种：
l 通过远程Telnet方式登录设备
l 通过串口和本地地维护网口登录设备
操作步骤
l 通过远程Telnet方式登录设备。
>>User name:root
>>User password: //密码需要提前获取

Huawei Integrated Access Software.
Copyright(C) Huawei Technologies Co., Ltd. 2002-2012. All rights reserved.

-----------------------------------------------------------------------------
User last login information:
-----------------------------------------------------------------------------
Access Type : Telnet
IP-Address : 10.11.104.1
Login Time : 2013-01-29 16:19:39+08:00
Logout Time : 2013-01-29 16:19:59+08:00
-----------------------------------------------------------------------------

huawei>enable

huawei#config

huawei(config)#

如果无法登录设备，请检查网络连接是否正常。
l 通过串口和本地维护网口登录设备。
1. 使用串口线连接PC串口和设备串口，或使用网线连接PC网口和设备维护网口。
2. 登录设备。
>>User name:root
>>User password: //密码需要提前获取

Huawei Integrated Access Software.
Copyright(C) Huawei Technologies Co., Ltd. 2002-2012. All rights reserved.

-----------------------------------------------------------------------------
User last login information:
-----------------------------------------------------------------------------
Access Type : Serial
IP-Address : --
Login Time : 2013-01-29 09:42:09+08:00
Logout Time : 2013-01-29 15:42:46+08:00
-----------------------------------------------------------------------------
huawei>enable

huawei#config

huawei(config)#

3. 设置设备维护网口的IP地址为10.11.104.2/24。
huawei(config)#interface meth 0
huawei(config-if-meth0)#ip address 10.11.104.2 24
{ <cr>|description<K>|sub<K> }:

Command:
ip address 10.11.104.2 24
huawei(config-if-meth0)#quit
huawei(config)#

4. 查询设备维护网口的IP地址。
huawei(config)#display interface meth 0
meth0 current state : UP
Line protocol current state : UP
Description : HUAWEI, SmartAX Series, meth0 Interface
The Maximum Transmit Unit is 1500 bytes
Internet Address is 10.11.104.2/24
IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 00e0-fc01-0900
Auto-duplex(Full), Auto-speed(100M)
5 minutes input rate 141 bytes/sec, 1 packets/sec
5 minutes output rate 6 bytes/sec, 0 packets/sec
192447 packets input, 55487858 bytes
36833 packets output, 3594695 bytes

5. 设置PC的IP地址。
设置PC的IP地址，需要保证与主控板维护网口IP地址在同一个网段。例如：设置为10.11.104.5/24。
6. 验证设备与PC是否通信正常。
在设备上的全局配置模式下，使用ping命令ping PC的IP地址，保证能ping通。
----结束
2.2.5 设置文件传输服务
前提条件
设置文件传输服务前，需要确保设备、PC和文件服务器之间的路由可达，也就是相互之间能ping通，其中PC和文件服务器可以合一。
背景信息

l 文件传输可以使用FTP、TFTP或SFTP方式，推荐使用FTP方式。
l 本文档以采用FTP方式为例介绍如何将升级相关文件从文件服务器上传给设备，并假设FTP服务器的IP地址为10.11.104.5。配置FTP/TFTP/SFTP可以参考“4.2 传输工具使用指导”。
操作步骤
步骤 1 确认FTP服务器与设备网络连接正常。
在设备上ping FTP服务器的IP地址（假设为10.11.104.5）。
huawei(config)#ping 10.11.104.5
PING 10.11.104.5: 56 data bytes, press CTRL_C to break
Reply from 10.11.104.5: bytes=56 Sequence=1 ttl=128 time=10 ms
Reply from 10.11.104.5: bytes=56 Sequence=2 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=3 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=4 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=5 ttl=128 time=1 ms

--- 10.11.104.5 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/2/10 ms

步骤 2 清除系统中的FTP设置。
huawei(config)#ftp clear
步骤 3 设置FTP用户名和密码。
huawei(config)#ftp set
User Name(<=40 chars):testUser //FTP服务器的用户名
User Password(<=40 chars): //FTP服务器的密码
----结束
2.2.6 检查主控板状态
背景信息
IEC业务框的主控板槽位在7号槽和8号槽，ETSI业务框的主控板槽位在9号槽和10号槽。 下面以ETSI业务框为例。
操作步骤
步骤 1 检查主控板、备用板以及业务板状态，保证所有单板处于“正常”状态。
huawei(config)#display board 0
-------------------------------------------------------------------------
SlotID BoardName Status SubType0 SubType1 Online/Offline
-------------------------------------------------------------------------
0
1
2
3
4
5 H801GPBC Normal
6
7
8
9 H801SCUN Active_normal
10 H801SCUN Standby_normal
11
12
13
14
15
16
17
18
19
20 H801GICG Normal
21
22
-------------------------------------------------------------------------

步骤 2 检查主控板版本，确认版本为升级基础版本。
huawei(config)#display language
Local:
Description: CHINESE SIMPLIFIED (DEFAULT LANGUAGE)
Version: MA5600V800R008C01
Encoding: GBK

General:
Description: ENGLISH (DEFAULT LANGUAG
