极限配合与测量技术.doc

一 、填空
1.M20x1-5g6g-S的含义：M20（ ），1（ ），5g（ ），6g（ ），S（ ）。
2.按GB10095.1-2008的规定，圆柱齿轮的精度等级分为（ ）个等级，其中（ ）级精度最高，（ ）级精度最低。
3.配合代号为ø50H10/js10的孔和轴，已知IT10=0.100mm，其中ES=（ ）,EI=（ ）,es=（ ）,ei=（ ）。
4.独立原则是图样上给定的（ ）与（ ）相互无关，并分别满足要求的公差原则。
5.滚动轴承内圈与轴颈的配合采用（ ）制。
6.国家标准对未注公差尺寸的公差等级规定为（ ）等级。
7.齿轮传动的要求有（ ）、（ ）、（ ）、（ ）。
8.采用包容要求的被测要素，当被测要素的提取圆柱面的局部尺寸为最大实体尺寸时，几何误差的允许值为（ ），几何误差可以获得的最大补偿值为（ ）。
9.微小的峰谷高低程度及其间距状况称为（ ）。
10.相互结合的内、外花键采用的基准制是（ ）。
11.尺寸公差在数值上等于（ ）减（ ）之差，它是尺寸允许的（ ）。
12.标准公差与两个因素有关，它们分别是（ ）和（ ）。
13.已知某基准孔的公差为0.013mm，则它的下极限偏差为（ ），上极限偏差为（ ）。
14.用加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为（ ），
尺寸由小变大的为（ ）。
15. 孔与轴组成（ ）制（ ）配合。
16.孔和轴公差带由（ ）决定大小，由（ ）决定位置。17.M10x1-5g6g-S的含义：M10（ ），1（ ），5g（ ），6g（ ）。
二、判断
1.零件的尺寸精度越高，表面粗糙度参数值通常取得越小。（ ）
轴的公差带一定在零线以下。（ ）
2.公称尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要
求相同。（ ）
3.图样标注中Ф20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度
误差值可任意确定。（ ）
4.使用的量块越多，组合的尺寸越精确。（ ）
5.基准要素为导出要素时，基准符号应该与该要素的轮廓尺寸线错开。（ ）
6.采用独立原则的要素的尺寸公差和几何公差不能相互补偿。（ ）
7.要求耐腐蚀的零件表面，粗糙度数值应小一些。（ ）
8.摩擦表面应比非摩擦表面的表面粗糙度数值小。（ ）

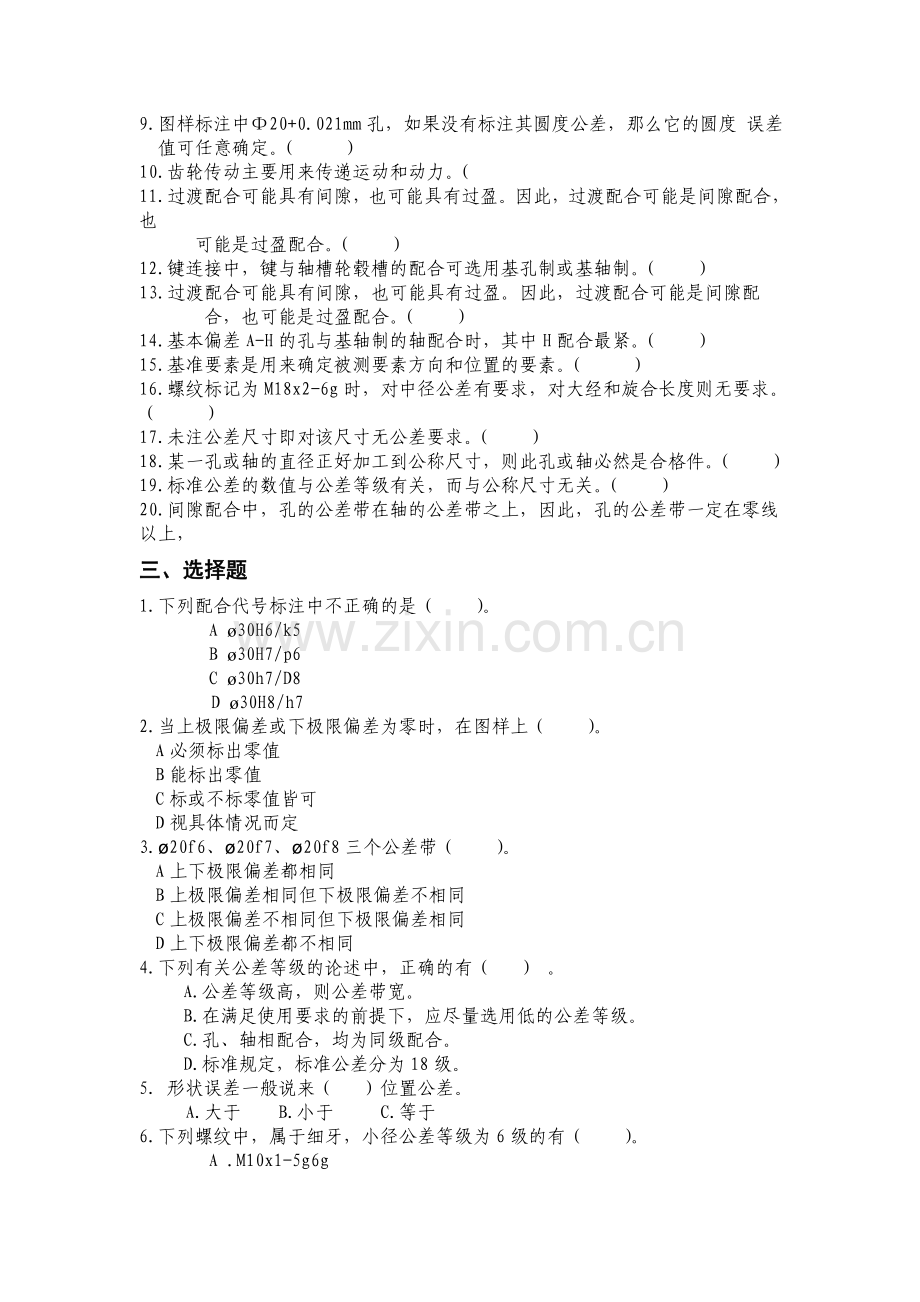

9.图样标注中Ф20+0.021mm孔，如果没有标注其圆度公差，那么它的圆度 误差
值可任意确定。（ ）
10.齿轮传动主要用来传递运动和动力。（
11.过渡配合可能具有间隙，也可能具有过盈。因此，过渡配合可能是间隙配合，也
可能是过盈配合。（ ）
12.键连接中，键与轴槽轮毂槽的配合可选用基孔制或基轴制。（ ）
13.过渡配合可能具有间隙，也可能具有过盈。因此，过渡配合可能是间隙配
合，也可能是过盈配合。（ ）
14.基本偏差A-H的孔与基轴制的轴配合时，其中H配合最紧。（ ）
15.基准要素是用来确定被测要素方向和位置的要素。（ ）
16.螺纹标记为M18x2-6g时，对中径公差有要求，对大经和旋合长度则无要求。（ ）
17.未注公差尺寸即对该尺寸无公差要求。（ ）
18.某一孔或轴的直径正好加工到公称尺寸，则此孔或轴必然是合格件。（ ）
19.标准公差的数值与公差等级有关，而与公称尺寸无关。（ ）
20.间隙配合中，孔的公差带在轴的公差带之上，因此，孔的公差带一定在零线以上，
三、选择题
1.下列配合代号标注中不正确的是（ ）。
A ø30H6/k5
B ø30H7/p6
C ø30h7/D8
D ø30H8/h7
2.当上极限偏差或下极限偏差为零时，在图样上（ ）。
A必须标出零值
B能标出零值
C标或不标零值皆可
D视具体情况而定
3.ø20f6、ø20f7、ø20f8三个公差带（ ）。
A上下极限偏差都相同
B上极限偏差相同但下极限偏差不相同
C上极限偏差不相同但下极限偏差相同
D上下极限偏差都不相同
4.下列有关公差等级的论述中，正确的有（ ） 。
A.公差等级高，则公差带宽。
B.在满足使用要求的前提下，应尽量选用低的公差等级。
C.孔、轴相配合，均为同级配合。
D.标准规定，标准公差分为18级。
5. 形状误差一般说来（ ）位置公差。
A.大于 B.小于 C.等于
6.下列螺纹中，属于细牙，小径公差等级为6级的有（ ）。
A .M10x1-5g6g
B. M20-5g6g
C. M10-5H-S-LH
D. M30x2-6H
7.游标卡尺主尺的刻线间距为（ ）。
Ａ.１ｍｍ Ｂ.０.５ｍｍ Ｃ.２ｍｍ
10.螺纹公差带是以（ ）的牙型公差带。
A.基本牙型的轮廓为零线 B.中径线为零线
C.大径线为零线　　　　 D.小径线为零线
8.量块是一种精密量具，应用较为广泛，但它不能用于（ ）。
A长度测量的标准
B检验其他计量器具
C精密机床的调整
D评定表面粗糙度
9．用游标卡尺测量工件轴颈属于（ ）。
A间接测量
B相对测量
C动态测量
D绝对测量
10.属于形状公差的有（ ）。
A垂直度
B平面度
C同轴度
D圆跳动
11. 普通平键轴键槽槽宽的三种公差带是H9、P9、（ ）
A.N10 B.N8 C.N9
12.平键的（ ）是配合尺寸。
A.键长和槽长 B.键高和槽深 C.键宽和槽宽
13.标准公差值与（ ）有关。
A基本尺寸和公差等级 C基本尺寸和基本偏差
C公差等级和配合性质 D基本偏差和配合性质
14．表面粗糙度代（符）号在图样上不应标注在（ ）。
A.可见轮廓线上 B.尺寸界线上
C.虚线上 D.符号尖端从材料外指向被标注表面

15.属于位置公差的有（ ）。
A垂直度
B平面度
C直线度
D圆柱度
16.平键联结中宽度尺寸ｂ的不同配合是依靠改变（ ）公差带的位置来获得。
Ａ.轴槽和轮毂槽宽度 Ｂ.键宽 Ｃ.轴槽宽度 Ｄ.轮毂槽宽度
17.某尺寸的偏差为零，则其尺寸（ ）。
A必定合格
B为零件的真实尺寸
C等于公称尺寸
D等于下极限尺寸
18.表面粗糙度值越小，则零件的（ ）。
A．配合精度高。
B．抗疲劳强度差．
C．传动灵敏性差。
D．加工容易。
19. （ ）是内螺纹的公称直径。
Ａ.内螺纹大径的基本尺寸 内螺纹中径的基本尺寸
Ｃ.内螺纹小径的基本尺寸
20.Ｍ２０×２－７H/６ｈ－Ｌ，此螺纹标注中６ｈ为（ ）。
Ａ、外螺纹小径公差带代号
Ｂ、内螺纹中公差带代号
Ｃ、内螺纹小径公差带代号
Ｄ、外螺纹中径公差带代号
四、将下列技术要求标注在图上
（1）用不去除材料方法获得φ44右端面，要求Ra最大允许值为3.2μm。
（2）用任何方法加工圆柱面φ44，要求Rz最大允许值为3.2μm。
（3）用去除材料方法获得孔φ22，要求Ra上限值为1.6μm。
（4）用去除材料方法加工圆柱面φ32，要求Ra上限值为3.2μm。
（5）其余用去除材料方法获得表面，要求Ra上限值均为25μm。

五、改正图中各项形位公差标注上的错误

六、读出游标卡尺和千分尺的数值
七、计算题
