电源适配器的拆解

　　笔记本电脑电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。　　

　　拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。　　

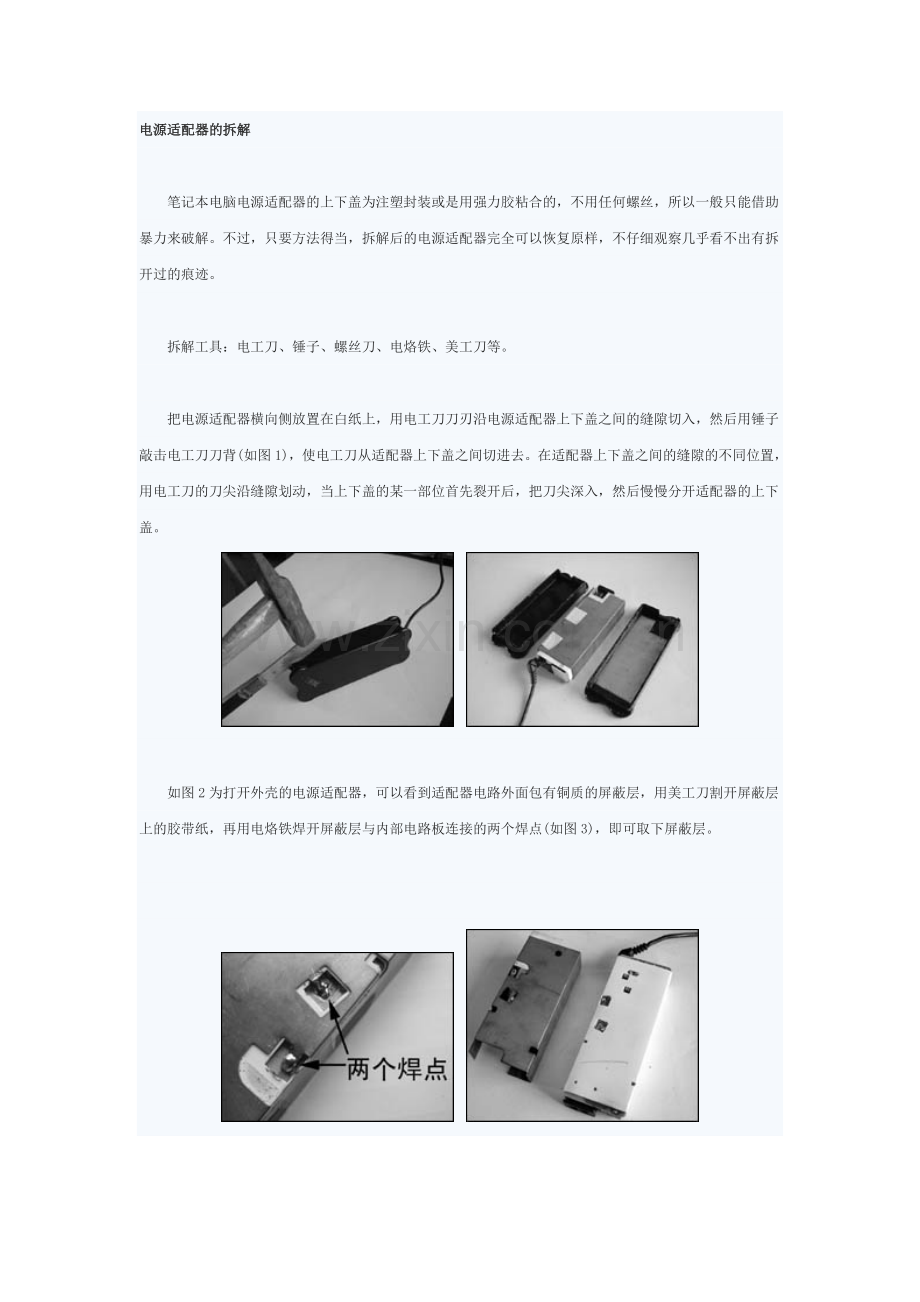

　　把电源适配器横向侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背(如图1)，使电工刀从适配器上下盖之间切进去。在适配器上下盖之间的缝隙的不同位置，用电工刀的刀尖沿缝隙划动，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。　

　　如图2为打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点(如图3)，即可取下屏蔽层。

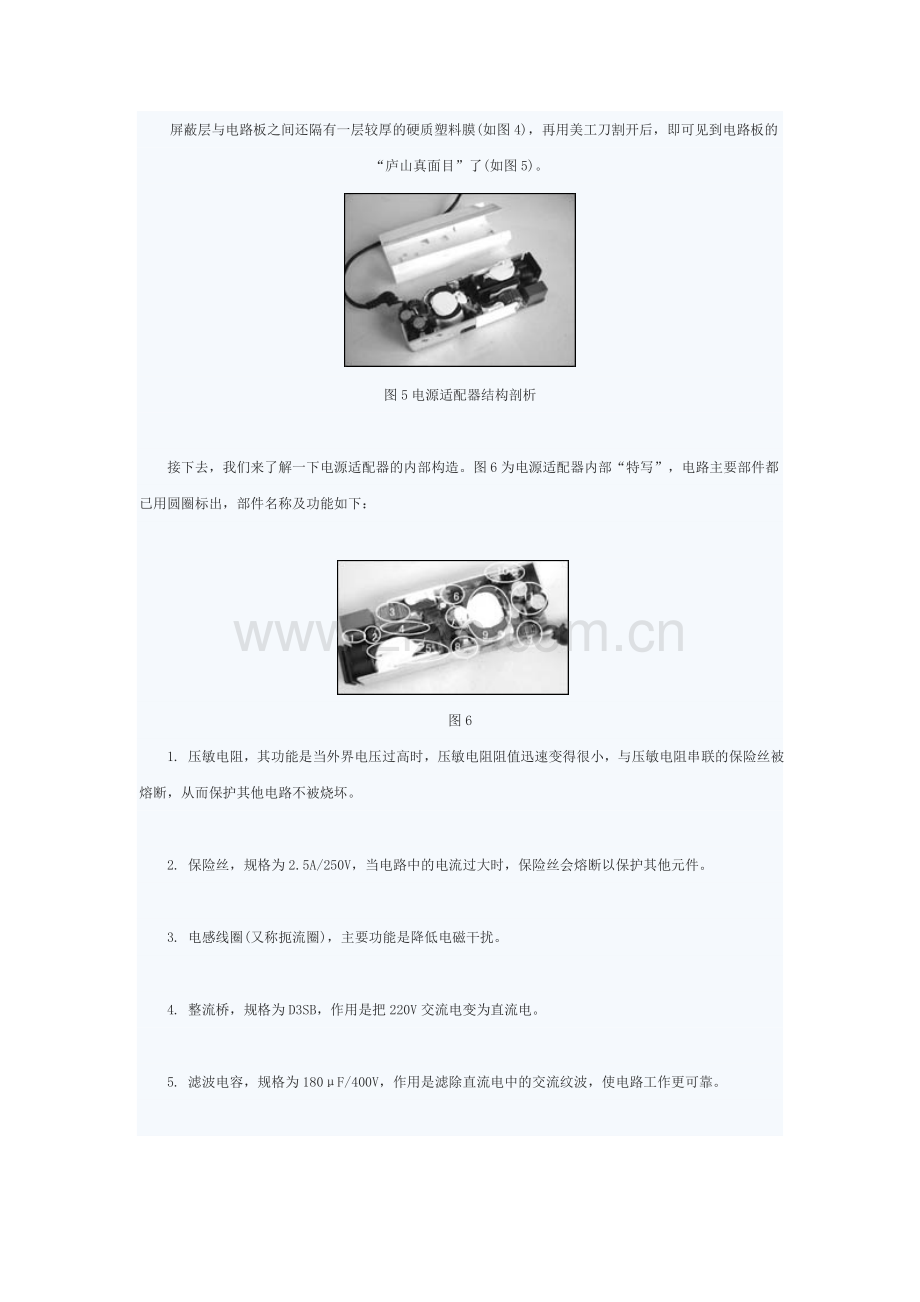

 　屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜(如图4)，再用美工刀割开后，即可见到电路板的“庐山真面目”了(如图5)。

图5电源适配器结构剖析

　　接下去，我们来了解一下电源适配器的内部构造。图6为电源适配器内部“特写”，电路主要部件都已用圆圈标出，部件名称及功能如下：

图6
　　1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其他电路不被烧坏。

　　2. 保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其他元件。

　　3. 电感线圈(又称扼流圈)，主要功能是降低电磁干扰。

　　4. 整流桥，规格为D3SB，作用是把220V交流电变为直流电。

　　5. 滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。

　　6. 运放IC(集成电路)，保护电路、电压调节的重要组成部分。
　　7. 温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时(不同品牌的电源适配器，其设定的温度阀值略有不同)，保护电路会切断适配器的电压输出，从而保护适配器不受损坏。

　　8. 大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。 　　

　　9. 开关变压器，开关电源中的核心元件之一。 　　

　　10. 次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。 　　

　　11. 次级滤波电容，规格为820μF/ 25V，共有两个，起滤除低压直流电中的纹波的作用。 　

　　除上述元件外，电路板上还有可调电位器及其他阻容元件。

五、内部概貌

看看电源适配里，其实也没什么神秘的，和普通的开关、稳压电路没有什么原则区别，也就是些电容、电阻、电感、开关二极管、电源核心芯片（没有排出来）等等。并且都是些高发热的东东。

目前的笔记本电源适配器功在六七十W左右，内部产生的热量主要通过塑料外壳传导散发出来。电源适配器的表面温度还是相当高的，适配器里头，则是一个标准的火炉，80多度估计少不小（笔者没敢测试）。所以，大家在使用笔记本电脑的时候，尽量不要在上面堆放东西，尤其是易燃材料，不然会有惊人结果发生。

六、电容特写

注意引脚，这是我拿它开刀后的结果。

七、电阻引脚
部分电路特写。

八、电路特写
左边有套子的是保护电路。
九、整流电路\

　　由电感线圈和电容组成的滤波电路，然后进入由晶体管组成的开关管电路。
