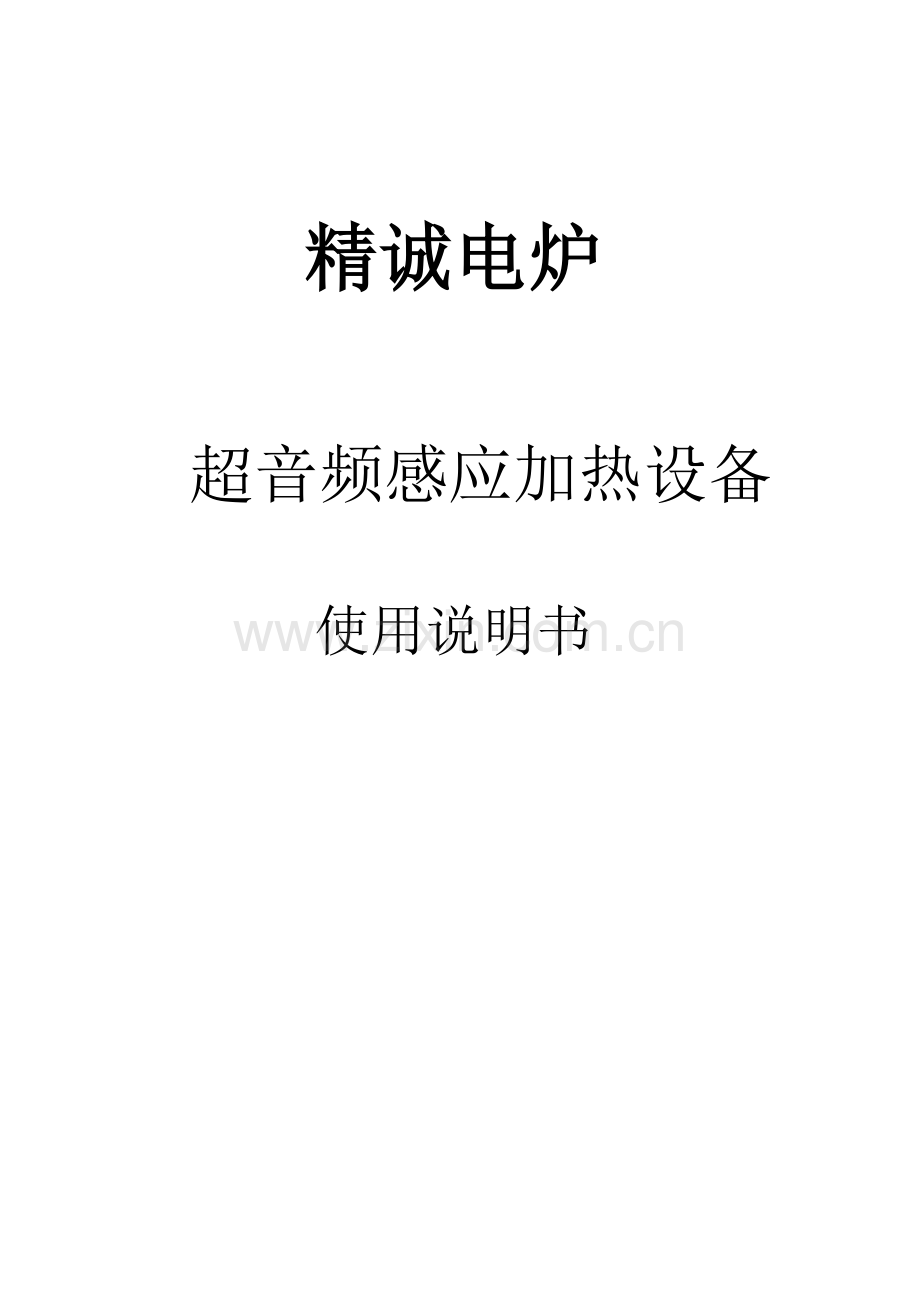

精诚电炉

超音频感应加热设备

使用说明书

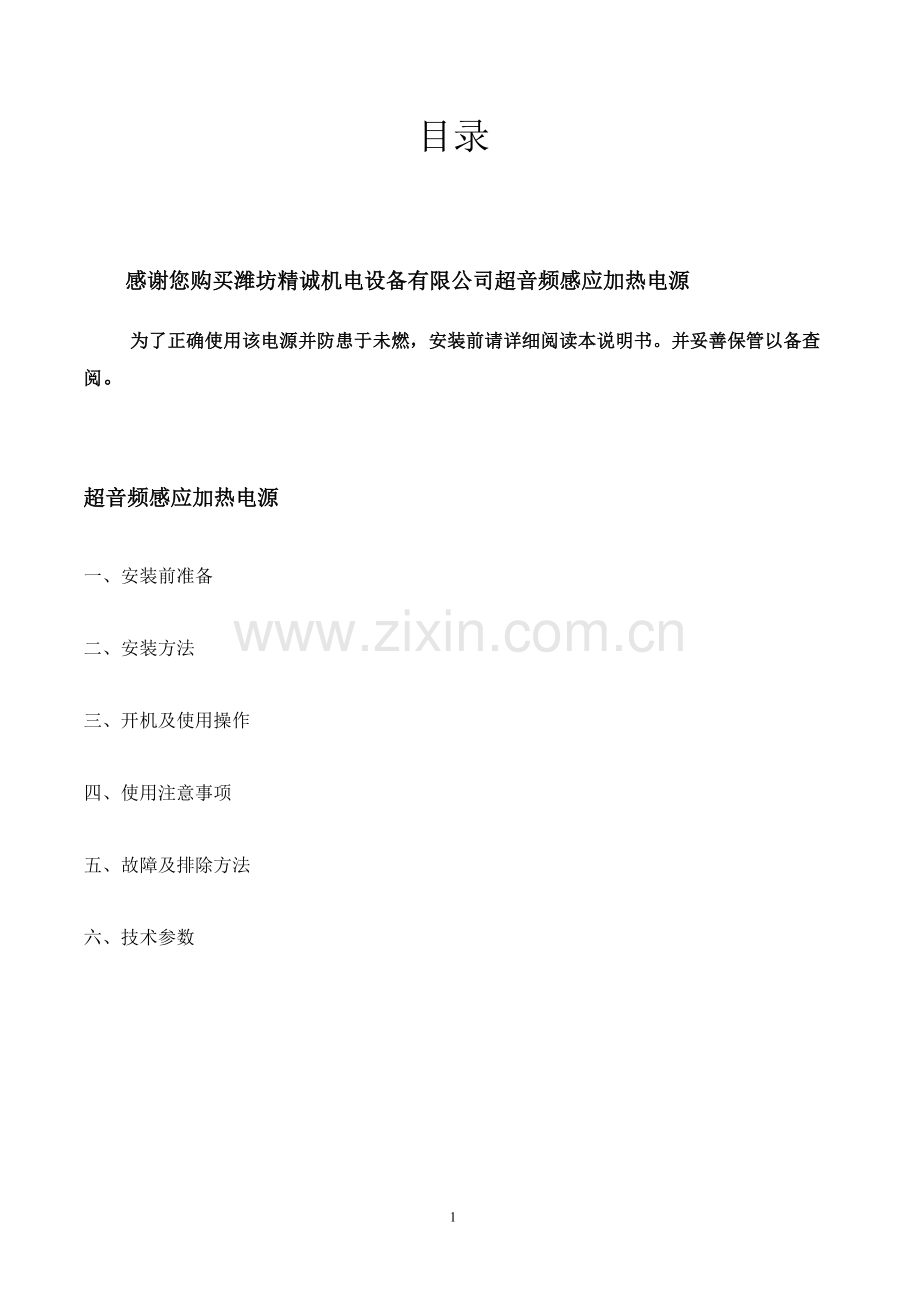

目录

感谢您购买潍坊精诚机电设备有限公司超音频感应加热电源

为了正确使用该电源并防患于未燃，安装前请详细阅读本说明书。并妥善保管以备查阅。

超音频感应加热电源

一、安装前准备

二、安装方法

三、开机及使用操作

四、使用注意事项

五、故障及排除方法

六、技术参数

一、安装前准备
1、认清面板功能

面板功能表.

名称
作用
电源电压表
显示直流电压
振荡电流表
在加热状态下，一般在0-800之间变化。停止状态下显示0.表示功率的大小和增减趋势。
功率调节旋钮
加热时，调节此旋钮，可调节功率，满足不同加热温度和速度的需要。
水温报警灯
灯亮，器件过热，水温过高。
水压报警灯
灯亮，冷却水的水压过低或断水。
过流报警灯
灯亮，温度过高，感应器匝间短路。立即停机检查
过压报警灯
灯亮，电源电压超出规定范围。
加热 停止
按下加热，松开停止。
远控
用来连接远控开关或脚踏开关，以实现远控操作。
过流复位
解除过流状态
电源开关
控制电源的开关，按下接通，松开断开。

2、电源要求及配线
电压：输入电压的范围是：16KW----------------------------- ---------------单相：180—240V
26KW、 50KW、80KW、120KW、160KW-----------------------三相四线制：320—420V
切勿接错，以免造成设备损坏。当电网电压超出范围时，请不要开机。
电线： 本系列产品属于大功率设备，用户在使用时应保证足够线径及接线可靠，以避免连接点因接触电阻大而发热严重。请参照下表选择电源线的规格。
电源线的耐压500V，铜芯线。
（表一）
设备型号
CYP-16
CYP-26
CYP-50
CYP-80
CYP-120
CYP-160
电源线相线规格mm2
10
10
16
25
50
50
电源线零线规格mm2
6
6
10
10
10
10
空气开关
60A
60A
100A
160A
200A
300A

☆ 设备必须按要求可靠接地！三相四线制供电的单位，即可必须可靠接零。严禁把地线接在自来水管上。

☆ 线路必须由专业人员按国家布线规则进行安装，供电电源末级必须加装相应的空气开关。

☆ 不使用设备时必须切断供电电源。

3、冷却水要求
高频加热设备内部及感应器必须通水冷却，并且确保水质清洁，以免阻塞冷却管道。如供水采用水泵抽水，请在水泵进水口安装过滤网，冷却水温度不能高于45C，否则会导致设备报警，甚至过热损坏。具体要求须按表二配制。
（表二）
型号
潜水泵

配置软水管管
管径（内）mm
水池体积
（不小于）m3
水泵功率KW
扬程/压力(m/MPa)
CYP-16
0.55
20-30/0.2-0.3
10
3
CYP-26
0.55
20-30/0.2-0.3
10、25
4
CYP-50
0.75
20-30/0.2-0.3
25
6
CYP-80
1.1（三相）
20-30/0.2-0.3
25、32
10
CYP-120
1.1（三相）
20-30/0.2-0.3
25、32
15
CYP-160
1.1（三相）
20-30/0.2-0.3
25、32
15
进水温度
水质
硬度
导电率
进水压力
5-35℃
PH值7-8.5
不大于60mg/L
小于500uA/cm3

1×105-3×105Pa

二、安装方法
前后面板都有明显标识：按标识安装即可。如有不清楚之处，请参阅下图安装。

16KW安装示意图

26/50KW安装示意图

80KW、120KW、160KW安装示意图

1、 安装感应器：一体式直接连接在主控柜次极接头上，分体式感应器应与变压器进行可靠连接并保证接触良好，感应器的水管接口处不能有漏水现象。
2、 冷却水的连接：进、出水管请按机箱标牌指示进行可靠连接，不能错接和有漏水现象严禁机箱内积水。严禁水冲洒进机箱，如已发生立即切断电源，进行烘干处理。
3、 接地：用6mm2以上的铜线，三相四线制供电单位，将机壳可靠接零，接地应符合电工规范。
4、 远控：脚踏开关与远控接口处连接即可。
5、 分体感应加热设备则需要将主控柜和变压器柜按线号相应连接，将感应圈接头接在变压器次极接头上。
三、开机及使用操作
1、 根据加热工件选择安装合适的感应圈。
2、 接通冷却水，检查水的流量和压力，确保水的流量和压力达到表二要求的范围。
3、 接通电源，16KW机型为单相220V 50-60HZ 其余机型均为三相380V 50-60HZ。
4、 待直流电压表充电指示到500V 左右时，按下设备前面板控制电源开关，接通控制电源。
5、 将工件放入感应圈内，踩下脚踏开关，接通加热电源。
6、 调节功率调节旋钮，使加热温度和速度达到工艺要求。
7、 加热完毕断开脚踏开关，取出工件。
8、 全部完工后，停止加热操作，关闭主机前面板电源开关，关闭配电盘上空气开关。
9、 10分钟后再关闭冷却水。

四 使用注意事项

1 为防触电，请确保机壳电工规范可靠接地。
2 拆卸安装感应器必须再加热停止后进行。
3 严格执行先通水后通电的原则，工作过程中严禁缺水，设备内部及感应器用冷却水水质和压力必须达到表二的要求。为避免阻塞冷却管道，如供水采用水泵供水，请在水泵进水口安装过滤网冷却水温度不能高于45℃，水流量10T/h（建议使用软化水）
4 设备应避免阳光暴晒、雨淋、潮湿、粉尘等、需要维修或维护设备时，务必在断电一个小时后进行。
5 机内清洁法每周用压缩空气或风机吹净。电路板用毛刷清扫，然后吹净。
6 普通用户，应每4个月用专用除垢剂（我公司可供）清洗一次机器水路。当机器频繁水温报警时，或观察出水口水流量明显减少时应立即清洗。
7 感应器应保持清洁，防止匝间短路。

8 本设备不能使用单匝感应器。否则可能回因感抗过小而导致设备损坏。特殊情况时，请向厂家咨询。
9 更换感应器时，感应器连接板与变压器接触面应用砂纸打磨干净，保持良好的导电性。

五故障及排除方法
故障
可能的原因
解决方法
开启电源开关后，“电源”指示灯不亮
1面板电源开关接触不良
21P空开跳闸
3缺相
1关上后在打开，反复几次
21P空开送上
3检查电源电压
踩下脚踏开关后，工作灯不亮
1脚踏开关引线脱落
2交流接触器未吸合或接触不良
3感应器接触不良
1检查脚踏开关引线或交流接触器或感应器
调节面板功率至最大，无电流指示或电流偏小
1感应器匝数过多或负载过重
2感应器短路
3感应器处接触不良
4半桥工作
1重新配感应器
2分开后重新启动即可正常工作
3接头处打磨或酸洗
4与厂家联系
工件放入后不能加热
1外电源容量小或线过细
2缺相
3感应器匝数过多或负载过重
4半桥工作
1增大电源容量
2检查三相电源
3重新配感应器
4与厂家联系
过流报警
1感应器接触都不良或短路
2交流接触器触点接触不良
3感应器匝数过多或过少
4外电源接头处打火
5高频电缆接触不良
6功率板故障
7内部有打火
8谐振变压器坏
1检查感应器、高频电缆、外电源
2更换交流接触器
3减少感应器匝数
4检查功率管
水压报警
1水压过低
2水垢阻塞
3水压开关坏
1增大水压
2清洗水垢
3更换水压开关
水温报警
1水温过高
2水流量过小
3水管阻塞
4内结水垢太多
1换冷却水
2加大水泵或水压
3用除垢剂1 40清洗
4更换水温继电器
过压报警
过电压指示灯亮表明电压已高于420V，机器自动停止工作。
处理电网电压
缺相报警
进线电源缺相
检查进线电源
六 技术参数
型号
CYP-16
CYP-26
CYP-50
CYP-80
CYP-120
CYP-160
输入功率
16KVA
26 KVA
50 KVA
80 KVA
120 KVA
160 KVA
输入电压
单相220V 50-60HZ
三相380V 50-60HZ
三相380V 50-60HZ
三相380V 50-60HZ
三相380V 50-60HZ
三相380V 50-60HZ
振荡频率
30-50KHZ
30-50KHZ
16-30KHZ
16-30KHZ
16-25KHZ
16-25KHZ
进水口水压
≥0.5MPa
≥0.5MPa
≥0.5MPa
≥0.5MPa
≥0.5MPa
≥0.5MPa
