动能定理相关实验.doc

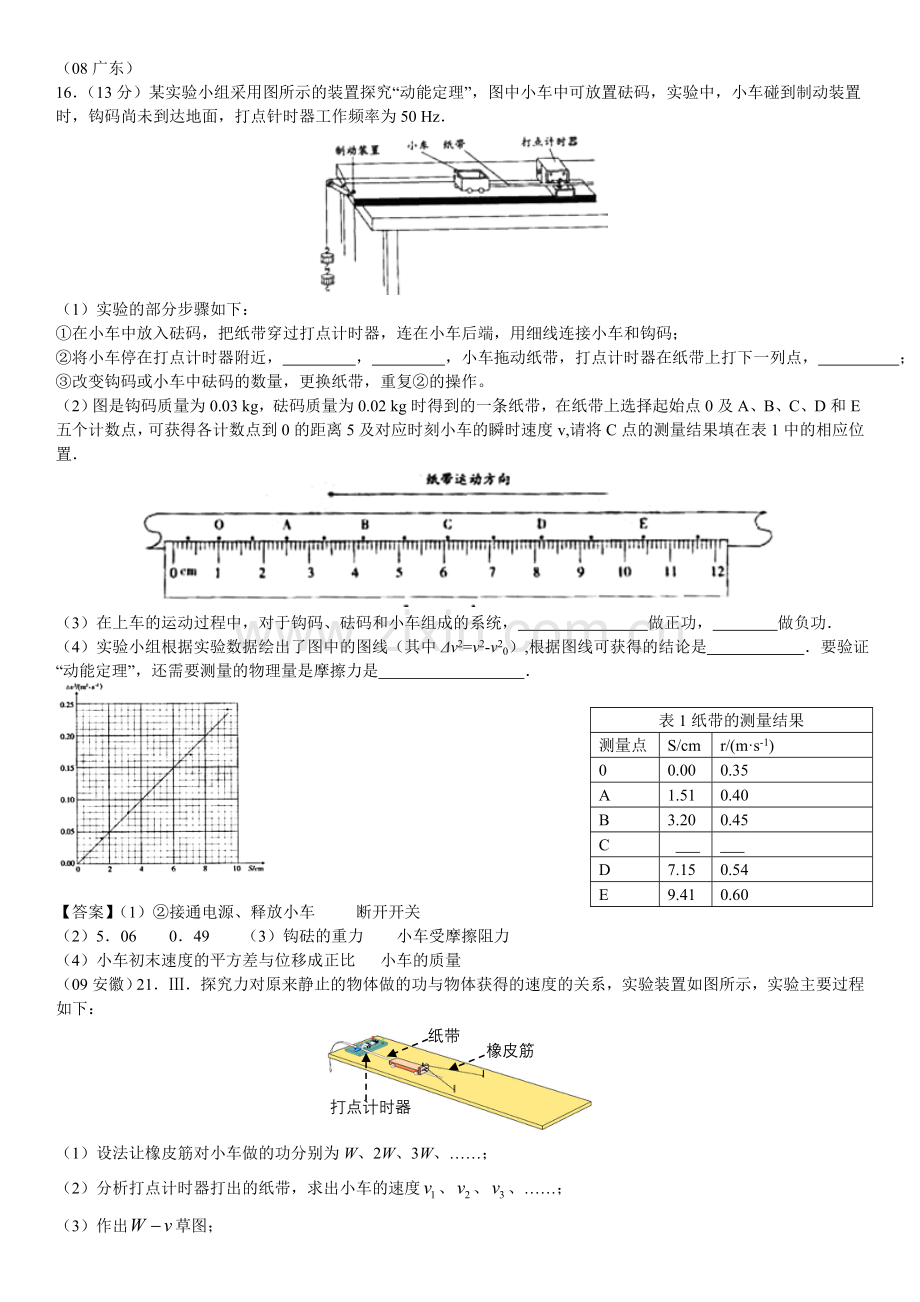

（08广东）
16．（13分）某实验小组采用图所示的装置探究“动能定理”，图中小车中可放置砝码，实验中，小车碰到制动装置时，钩码尚未到达地面，打点针时器工作频率为50 Hz．

（1）实验的部分步骤如下：
①在小车中放入砝码，把纸带穿过打点计时器，连在小车后端，用细线连接小车和钩码；
②将小车停在打点计时器附近， ， ，小车拖动纸带，打点计时器在纸带上打下一列点， ；
③改变钩码或小车中砝码的数量，更换纸带，重复②的操作。
（2）图是钩码质量为0.03 kg，砝码质量为0.02 kg时得到的一条纸带，在纸带上选择起始点0及A、B、C、D和E五个计数点，可获得各计数点到0的距离5及对应时刻小车的瞬时速度v,请将C点的测量结果填在表1中的相应位置．

（3）在上车的运动过程中，对于钩码、砝码和小车组成的系统， 做正功， 做负功．
表1纸带的测量结果
测量点
S/cm
r/(m·s-1)
0
0.00
0.35
A
1.51
0.40
B
3.20
0.45
C

D
7.15
0.54
E
9.41
0.60
（4）实验小组根据实验数据绘出了图中的图线（其中Δv2=v2-v20）,根据图线可获得的结论是 ．要验证“动能定理”，还需要测量的物理量是摩擦力是 ．

【答案】（1）②接通电源、释放小车 断开开关
（2）5．06 0．49 （3）钩砝的重力 小车受摩擦阻力
（4）小车初末速度的平方差与位移成正比 小车的质量
（09安徽）21．Ⅲ．探究力对原来静止的物体做的功与物体获得的速度的关系，实验装置如图所示，实验主要过程如下：
打点计时器
纸带
橡皮筋

（1）设法让橡皮筋对小车做的功分别为W、2W、3W、……；
（2）分析打点计时器打出的纸带，求出小车的速度、、、……；
（3）作出草图；

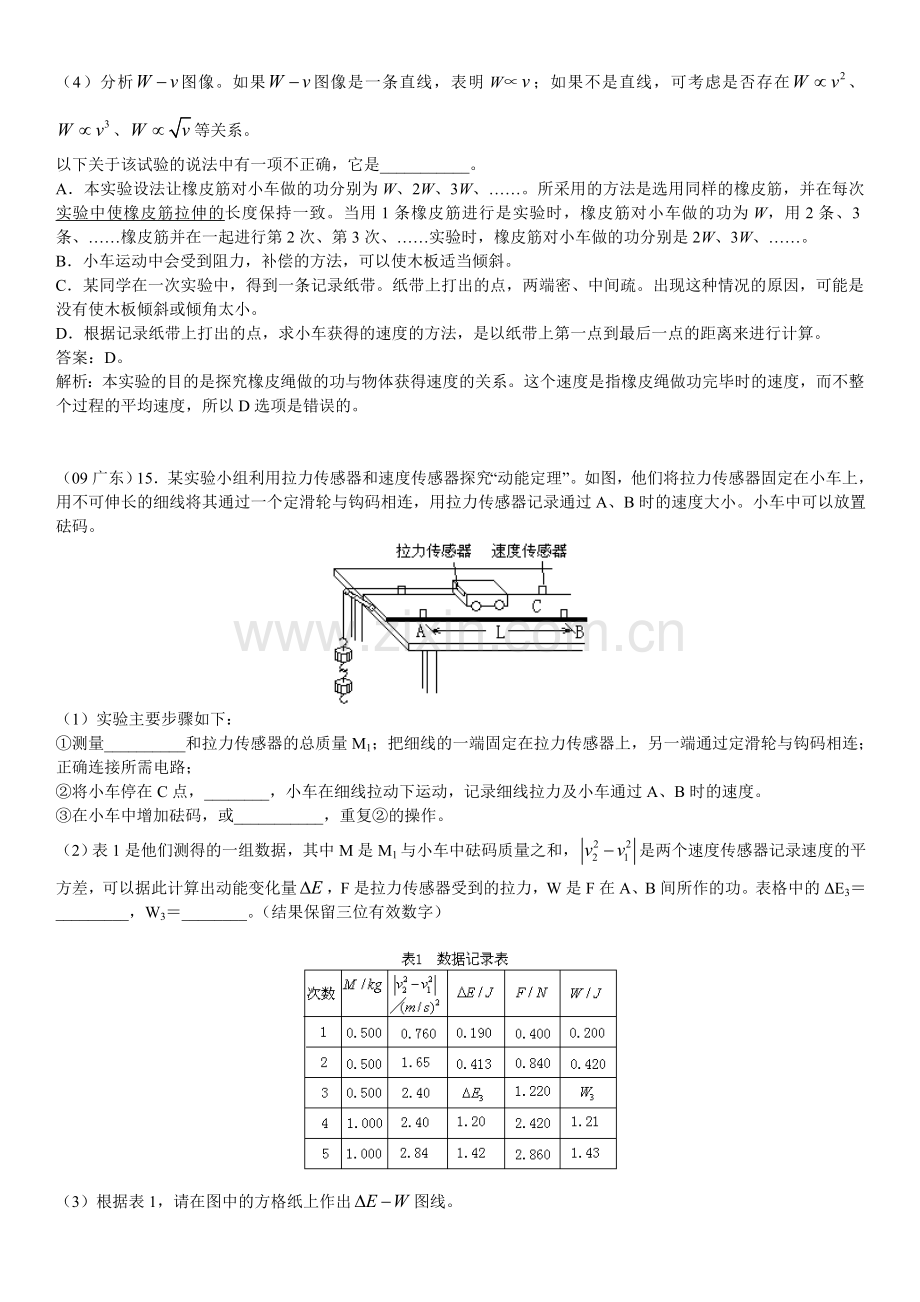

（4）分析图像。如果图像是一条直线，表明W∝；如果不是直线，可考虑是否存在、、等关系。
以下关于该试验的说法中有一项不正确，它是___________。
A．本实验设法让橡皮筋对小车做的功分别为W、2W、3W、……。所采用的方法是选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致。当用1条橡皮筋进行是实验时，橡皮筋对小车做的功为W，用2条、3条、……橡皮筋并在一起进行第2次、第3次、……实验时，橡皮筋对小车做的功分别是2W、3W、……。
B．小车运动中会受到阻力，补偿的方法，可以使木板适当倾斜。
C．某同学在一次实验中，得到一条记录纸带。纸带上打出的点，两端密、中间疏。出现这种情况的原因，可能是没有使木板倾斜或倾角太小。
D．根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算。
答案：D。
解析：本实验的目的是探究橡皮绳做的功与物体获得速度的关系。这个速度是指橡皮绳做功完毕时的速度，而不整个过程的平均速度，所以D选项是错误的。

（09广东）15．某实验小组利用拉力传感器和速度传感器探究“动能定理”。如图，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录通过A、B时的速度大小。小车中可以放置砝码。

（1）实验主要步骤如下：
①测量__________和拉力传感器的总质量M1；把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连；正确连接所需电路；
②将小车停在C点，________，小车在细线拉动下运动，记录细线拉力及小车通过A、B时的速度。
③在小车中增加砝码，或___________，重复②的操作。
（2）表1是他们测得的一组数据，其中M是M1与小车中砝码质量之和，是两个速度传感器记录速度的平方差，可以据此计算出动能变化量，F是拉力传感器受到的拉力，W是F在A、B间所作的功。表格中的ΔE3＝_________，W3＝________。（结果保留三位有效数字）

（3）根据表1，请在图中的方格纸上作出图线。

答案：（1）小车；接通电源后释放小车；减少钩码的个数；（2）0.619；0.610；（3）图
【解析】（1）略；（2）由各组数据可见规律，可得△E3=0.600；观察F-W数据规律可得数值上W=F/2=0.610;
（3）在方格纸上作出△E-W图线如图所示

W

（12江苏卷）（10分）为测定木块与桌面之间的动摩擦因数，小亮设计了如图所示的装置进行实验，实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面，将A拉到P点，待B稳定后静止释放，A最终滑到Q点，分别测量OP、OQ的长度h和s，重复上述实验，分别记录几组实验数据

（1）实验开始时，发现A释放后会撞到滑轮，请提出两个解决方案；
（2）请根据下表的实验数据作出s-h关系图像

h（cm）
20.0
30.0
40.0
50.0
60.0
s（cm）
19.5
28.5
39.0
48.0
56.5

（3）实验测得A、B的质量分别为m=0.40kg、M=0.50kg，根据s-h图像可计算出A木块与桌面间的动摩擦因数μ=__________（结果保留一位有效数字）
（4）实验中，滑轮轴的摩擦会导致μ的测量结果_________（选填“偏大”、或“偏小”）
【解析】（3）在B下落至临落地时，据动能定理，有，
在B落地后，A运动到Q，据动能定理，有，解得：。将，代入得=，从图象得斜率，即，代入上式得。
本题易错点：认为A/B末速度都为0，根据，解得。
（4）滑轮组的摩擦会导致偏小，从而偏大。
【答案】（1）减小B的质量，增加细线的长度，或增大A的质量，降低B的起始高度。
（2）如图

（3）0.4
（4）偏大

22.（4分） “探究动能定理”的实验装置如图甲所示，当小车在两条橡皮筋作用下弹出时，橡皮筋对小车做的功记为W0。当用4条、6条、8条……完全相同的橡皮筋并在一起进行第2次、第3次、第4次……实验时，橡皮筋对小车做的功记为2W0、3W0、4W0……，每次实验中由静止弹出的小车获得的最大速度可由打点计时器所打的纸带测出。
木板
打点计时器
纸带
小车
橡皮筋
甲

①关于该实验，下列说法正确的是 。
A．打点计时器可以用直流电源供电，电压为4~6V
B．实验中使用的若干根橡皮筋的原长可以不相等
C．每次实验中应使小车从同一位置由静止弹出
D．利用每次测出的小车最大速度vm和橡皮筋做的功W，依次做出W-vm、W-vm2、W-vm3、W2-vm、W3-vm……的图象，直到找出合力做功与物体速度变化的关系。
②图乙给出了某次在正确操作情况下打出的纸带，从中截取了测量物体最大速度所用的一段纸带，测得O点到A、B、C、D、E各点的距离分别为OA=5.65cm，OB=7.12cm，OC=8.78cm，OD=10.40cm，OE=11.91cm，。已知相邻两点打点时间间隔为0.02s，则小车获得的最大速度vm= m/s。
运动方向
A
B
C
D
E
O
图乙

22.① CD（2分）②0.83（2分）
（12辽宁）22.（6分）
某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验，实验开始前，他们提出了以下几种猜想：①②③。实验装置如图所示，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时橡皮筋对小车做的功记为W。 当我们用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，每次橡皮筋都拉伸到同一位置释放。 小车在实验中获得的速度由打点计时器所打的纸带测出。
打点计时器
小车
纸带
橡皮筋
·
·
图甲
v
w
0
图乙

(1)实验时为了使小车只在橡皮筋作用下运动，应采取的措施是 ；
(2)每次实验得到的纸带上的点并不都是均匀的，为了计算出小车获得的速度，应选用纸带的 部分进行测量；
(3)同学们设计了以下表格来记录数据。其中w1、w2、w3、w4 ……表示橡皮筋对小车做的功, v1、v2、v3、v4、……表示物体每次获得的速度
实验次数
1
2
3
4
……
w
w1
w2
w3
w4
……
v
v1
v2
v3
v4
……
他们根据实验数据绘制了如图乙所示的w—v图象，由图象形状得出结论。他们的做法是否合适？请说明理由： 。
22. ①把木板的末端垫起适当高度以平衡摩擦力 (2分)
②点距均匀(2分)
③不合适。由曲线不能直接确定函数关系，应进一步绘制w－v2图象。(2分)

5．(6分)某同学用如图所示的实验装置探究小车动能变化与合外力对它所做功的关系，图中A为小车，连接在小车后面的纸带穿过打点计时器B的限位孔，它们均置于水平的一端带有定滑轮的足够长的木板上，C为弹簧测力计，不计绳与滑轮的摩擦．实验时，先接通电源再松开小车，打点计时器在纸带上打下一系列点．

(1)该同学在一条比较理想的纸带上，从点迹清楚的某点开始记为0点，顺次选取5个点，分别测量这5个点到0之间的距离x，计算出它们与0点之间的速度平方差Δv2＝v2－v02，然后在背景方格纸中建立Δv2～x坐标系，并根据上述数据进行如图15所示的描点，若测出小车质量为0.2 kg，结合图象可求得小车所受合外力的大小为
______N.

(2)若该同学通过计算发现小车所受合外力小于测力计读数，明显超出实验误差的正常范围，你认为主要原因是_______________________________________________________________________________________________.
4(2011海南).现要通过实验验证机械能守恒定律。实验装置如图1所示：水平桌面上固定一倾斜的气垫导轨；导轨上A点处有一带长方形遮光片的滑块，其总质量为M，左端由跨过轻质光滑定滑轮的细绳与一质量为m的砝码相连；遮光片两条长边与导轨垂直；导轨上B点有一光电门，可以测试遮光片经过光电门时的挡光时间t，用d表示A点到导轨低端C点的距离，h表示A与C的高度差，b表示遮光片的宽度，s表示A ,B 两点的距离，将遮光片通过光电门的平均速度看作滑块通过B点时的瞬时速度。用g表示重力加速度。完成下列填空和作图；

（1）若将滑块自A点由静止释放，则在滑块从A运动至B的过程中，滑块、遮光片与砝码组成的系统重力势能的减小量可表示为____。动能的增加量可表示为__。若在运动过程中机械能守恒，与s的关系式为 __
(2)多次改变光电门的位置，每次均令滑块自同一点（A点）下滑，测量相应的s与t值，结果如下表所示：

以s为横坐标，为纵坐标，在答题卡上对应图2位置的坐标纸中描出第1和第5个数据点；根据5个数据点作直线，求得该直线的斜率k=________2.40___(保留3位有效数字).[

由测得的h、d、b、M和m数值可以计算出直线的斜率，将k和进行比较，若其差值在试验允许的范围内，则可认为此试验验证了机械能守恒定律。

5（2011新课标）
利用图1所示的装置可测量滑块在斜面上运动的加速度。一斜面上安装有两个光电门，其中光电门乙固定在斜面上靠近底端处，光电门甲的位置可移动，当一带有遮光片的滑块自斜面上滑下时，与两个光电门都相连的计时器可以显示出遮光片从光电门甲至乙所用的时间t。改变光电门甲的位置进行多次测量，每次都使滑块从同一点由静止开始下滑，并用米尺测量甲、乙之间的距离s，记下相应的t值；所得数据如下表所示。

完成下列填空和作图：
（1）若滑块所受摩擦力为一常量，滑块加速度的大小a、滑块经过光电门乙时的瞬时速度vt、测量值s和t四个物理量之间所满足的关系式是_______；
(2)根据表中给出的数据，在图2给出的坐标纸上画出图线；
（3）由所画出的图线，得出滑块加速度的大小为a=____________m/s2（保留2位有效数字）。

5.答案：（1）=-at+vt （2）图线如图所示。（3）2.0
解析：设滑块经过光电门甲的速度为v0，由匀变速直线运动规律，s=(v0+vt)t/2， vt =v0+ at
联立解得=-at+vt。图线的斜率等于a，由图线可知，其斜率等于1.0，所以滑块加速度的大小为a=2.0 m/s2。

8（2011·重庆理综·）（2）某同学设计了如题22图3所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来制定滑块和轨道间的动摩擦因数μ。滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m‘，托盘和盘中砝码的总质量为m，实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m／s2。
①为测量滑块的加速度，须测出它在A、B间运动的 与 ，计算的运动学公式是 ；
②根据牛顿运动定律得到与的关系为：

他想通过多次改变，测出相应的值，并利用上式来计算。若要求是的一次函数，必须使上式中的 保持不变，实验中应将从托盘中取出的砝码置于 ；
③实验得到与的关系如题22图4所示，由此可知μ= （取两位有效数字）

8；【答案】⑴①位移 时间
⑵ 滑块上

〖解析〗⑴将运动公式变形得，测量出位移S和发生位移S的时间t，求得加速度a
⑵以m为研究对象，；以为研究对象，
消去绳子的拉力T，解得加速度，化简可得

将加速度的表达式与数学中的一次函数类比， “”就相当于图像的斜率k，为了保证图像斜率不变，要求保持不变，在实验中就要把从小车上拿下的砝码放置到托盘中，从托盘中拿下的砝码放置到小车上. “”相当于纵轴截距.在图像上取两个点（64×10-3,0.23）、（67×10-3,0.35），写出直线的两点式方程，化简得，方程中的“”就是直线的纵轴截距，所以，因为，所以
13（2011山东）(1)某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。如图所示，将一个小球和一个滑块用细绳连接，跨在斜面上端。开始时小球和滑块均静止，剪短细绳后，小球自由下落，滑块沿斜面下滑，可先后听到小球落地和滑块撞击挡板的声音，保持小球和滑块释放的位置不变，调整挡板位置，重复以上操作直到能同时听到小球落地和滑块撞击挡板的声音。用刻度尺测出小球下落的 。
(2).高度H、滑块释放点与挡板处的高度差h和沿斜面运动的位移。（空气阻力对本实验的影响可以忽略）
①滑块沿斜面运动的加速度与重力加速度的比值为________。
②滑块与斜面间的动摩擦因数为__________________。
③以下能引起实验误差的是________。
a．滑块的质量
b．当地重力加速度的大小
c．长度测量时的读数误差
d．小球落地和滑块撞击挡板不同时
答案：① ② ③c d

1、（2009年全国卷Ⅰ）23．某同学为了探究物体在斜面上运动时摩擦力与斜面倾角的关系，设计实验装置如图。长直平板一端放在水平桌面上，另一端架在一物块上。在平板上标出A、B两点，B点处放置一光电门，用光电计时器记录滑块通过光电门时挡光的时间，
h1
h2
A
B
s

实验步骤如下：
① 用游标卡尺测测最滑块的挡光长度d，用天平测量滑块的质量m；
② 用直尺测量A、B之间的距离s，A点到水平桌面的垂直距离h1，B点到水平桌面的垂直距离h2；
③ 将滑块从A点静止释放．由光电计时器读出滑块的挡光时间t；
④ 重复步骤 ③ 数次，井求挡光时间的平均值
⑤ 利用所测数据求出摩擦力f和斜面倾角的余弦值cosα；
⑥ 多次改变斜面的倾角，重复实验步骤②③④⑤做出f一cosα关系曲线。
（1）用测量的物理量完成下列各式（重力加速度为g）
①斜面倾角的余弦cosα＝ ；
②滑块通过光电门时的速度v ＝ ；
③滑块运动时的加速度a＝ ；
④滑块运动时所受到的摩擦阻力f＝ ；
答案（1）① ② ③ ④
（2）3.62cm
【解析】(1)物块在斜面上做初速度为零的匀加速直线运动,受重力、支持力、滑动摩擦力,如图所示① 根据三角形关系可得到,
②根据
③根据运动学公式,有,即有
④根据牛顿第二定律,则有.
(2) 在游标卡尺中，主尺上是3.6cm，在游标尺上恰好是第2条刻度线与主尺对齐，再考虑到卡尺是10分度，所以读数为3.6cm+0.2×1mm=3.62cm。

10、（2009年上海物理）17．如图为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置。

（1）在该实验中必须采用控制变量法，应保持___________不变，用钩码所受的重力作为___________，用DIS测小车的加速度。
（2）改变所挂钩码的数量，多次重复测量。在某次实验中根据测得的多组数据可画出a-F关系图线（如图所示）。

①分析此图线的OA段可得出的实验结论是____________________。
②（单选题）此图线的AB段明显偏离直线，造成此误差的主要原因是（ ）
（A）小车与轨道之间存在摩擦 （B）导轨保持了水平状态
（C）所挂钩码的总质量太大 （D）所用小车的质量太大
【答案】（1）小车的总质量，小车所受外力，
（2）①在质量不变的条件下，加速度与外力成正比，②C，
【解析】（1）因为要探索“加速度和力的关系”所以应保持小车的总质量不变，钩码所受的重力作为小车所受外力；（2）由于OA段a-F关系为一倾斜的直线，所以在质量不变的条件下，加速度与外力成正比；由实验原理：得，而实际上，可见AB段明显偏离直线是由于没有满足M>>m造成的。
12、（2009年天津卷）9．（3）如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度。
重物
打点计时器
纸带
铁架台
铁夹
接电源
·

① 所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需 （填字母代号）中的器材。
A.直流电源、天平及砝码 B.直流电源、毫米刻度尺
C.交流电源、天平及砝码 D.交流电源、毫米刻度尺
② 通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度。为使图线的斜率等于重力加速度，除作v-t图象外，还可作 图象，其纵轴表示的是 ，横轴表示的是 。
答案： ①D， ，速度平方的二分之一，重物下落的高度。
【解析】本题考查用打点计时器测重力加速度。涉及器材的选取和用图像处理数据的方法。
①打点计时器需接交流电源。重力加速度与物体的质量无关，所以不要天平和砝码。计算速度需要测相邻计数的距离，需要刻度尺，选D。
②由公式，如绘出图像，其斜率也等于重力加速度。
（09广东）5．某实验小组利用拉力传感器和速度传感器探究“动能定理”．如图5－5－8所示，他们将拉力传感器固定在小车上，用不可伸长的细线将其通过一个定滑轮与钩码相连，用拉力传感器记录小车受到拉力的大小．在水平桌面上相距50.0 cm的A、B两点各安装一个速度传感器，记录小车通过A、B点时的速度大小，小车中可以放置砝码．

图5－5－8
(1)实验主要步骤如下：
①测量__小车__和拉力传感器的总质量M1；把细线的一端固定在拉力传感器上，另一端通过定滑轮与钩码相连；正确连接所需电路．
②将小车停在C点，__释放小车__，小车在细线拉动下运动，记录细线拉力及小车通过A、B点时的速度．
③在小车中增加砝码或__减少砝码__，重复②的操作．
(2)下列表格是他们测得的一组数据，其中M是M1与小车中砝码质量之和，|v22－v12|是两个速度传感器记录速度的平方差，可以据此计算出动能变化量ΔE，F是拉力传感器受到的拉力，W是F在A、B间所做的功．表格中的ΔE3＝__0.600 J _，W3＝_0.610 J _.(结果保留三位有效数字)
数据记录表
次数
M/kg

ΔE/J
F/N
W/J
1
0.500
0.76
0.190
0.400
0.200
2
0.500
1.65
0.413
0.840
0.420
3
0.500
2.40
ΔE3
1.220
W3
4
1.000
2.40
1.200
2.420
1.210
5
1.000
2.84
1.420
2.860
1.430
(3)根据表格，请在图中的方格纸上作出ΔE－W图线．

解析　(1)①在实验过程中拉力对小车和拉力传感器做功使小车和拉力传感器的动能增加，所以需要测量小车和拉力传感器的总质量；③通过控制变量法只改变小车的质量或只改变拉力大小得出不同的数据；(2)通过拉力传感器的示数和A、B间距用W＝FL可计算拉力做的功；(3)利用图像法处理数据，由动能定理W＝mv22－mv12，可知W与ΔE成正比，作图可用描点法，图线如图所示．

答案　(1)①小车　②释放小车　③减少砝码(2)0.600 J　0.610 J　(3)见解析图

(12江苏)11. (10 分)为测定木块与桌面之间的动摩擦因数,小亮设计了如图所示的装置进行实验. 实验中,当木块A 位于水平桌面上的O 点时,重物B 刚好接触地面. 将A 拉到P 点,待B 稳定后静止释放,A 最终滑到Q 点. 分别测量OP、OQ 的长度h 和s. 改变h,重复上述实验,分别记录几组实验数据.
(1)实验开始时,发现A 释放后会撞到滑轮. 请提出两个解决方法.
(2)请根据下表的实验数据作出s-h 关系的图象.

(3)实验测得A、B 的质量分别为m = 0. 40 kg、M =0. 50 kg. 根据s -h 图象可计算出A 块与桌面间的动摩擦因数= _________. (结果保留一位有效数字)

(4)实验中,滑轮轴的摩擦会导致滋的测量结果 _________(选填“偏大冶或“偏小冶).
11. (1)减0小;(B见的右质图量);增加细线的长度
(或增大A 的质量;降低B 的起始高度)
(2)(见右图)

(3)0. 4
(4)偏大
（12山东）21．（13分）
（1）某同学利用图甲所示的实验装置，探究物块在水平桌面上的运动规律。物块在重物的牵引下开始运动，重物落地后，物块再运动一段距离停在桌面上（尚未到达滑轮处）。从纸带上便于测量的点开始，每5个点取1个计数点，相邻计数点间的距离如图议所示。打点计时器电源的频率为50Hz。

①通过分析纸带数据，可判断物块在相邻计数点 和 之间某时刻开始减速。
②计数点5对应的速度大小为 m/s，计数点6对应的速度大小为 m/s。（保留三位有效数字）。
③物块减速运动过程中加速度的大小为= m/s2，若用来计算物块与桌面间的动摩擦因数（g为重力加速度），则计算结果比动摩擦因数的真实值 （填“偏大”或“偏小”）。
21．（1）①6；7【或7；6】 ②1.00；1.20 ③2.00；偏大
解析：①根据匀加速直线运动的推论，相邻相等时间内位移之差是常数，可知开始位移之差为2cm，所以6和7之间某时刻开始减速。②计数点5对应的速度大小为，计数点6对应的速度大小为。③物块减速运动过程中加速度的大小为，由于纸带与打点计时器之间有摩擦阻力,则计算结果比动摩擦因数的真实值偏大.

1,3,5
10．（青岛质检二9分）某探究学习小组的同学欲验证“动能定理”，他们在实验室组装了一套如图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙．当滑块连接上纸带，用细线通过滑轮挂上空的小沙桶时，释放小桶，滑块处于静止状态．若你是小组中的一位成员，要完成
该项实验，则：
水平实验台
滑轮
小沙桶
滑块
细线
打点计时器
纸带
长木板

（1）你认为还需要的实验器材有 ．
（2）实验时为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等，沙和沙桶的总质量应满足的实验条件是 ，实验时首先要做的步骤是 ．
（3）在（2）的基础上，某同学用天平称量滑块的质量M．往沙桶中装入适量的细沙，用天平称出此时沙和沙桶的总质量m．让沙桶带动滑块加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v1与v2（v1< v2）．则本实验最终要验证的数学表达式为
（用题中的字母表示实验中测量得到的物理量）．
答案：（9分）（1）天平，刻度尺（2分）
（2）沙和沙桶的总质量远小于滑块的质量（2分），平衡摩擦力（2分）
（3）（3分）

纵观近三年的高考实验题，会发现以下特点．
1．对力学实验的考查基本上以创新题出现，试题源于教材，又高于教材，总体来说其变化在于：同一实验可用于不同装置，同一装置可完成不同实验．
2．高考对电学实验的考查一般书本实验稍加变化来出题，以“电阻的测量”最为常见，包括测电阻率、测伏安特性等，当然也可能会有其他电学实验出现，如测电动势与内阻、电路故障等．
力学试验中速度的测量模型
模型特征
力学中的很多实验都需要进行速度的测量，如研究匀变速直线运动、验证牛顿第二定律（或探究加速度与力、质量的关系）、探究动能定理（探究合力的功与速度的关系）、验证机械能守恒定律等都涉及速度的测量，即很多力学实验都存在一个共性问题——测量速度。力学实验中速度的测量模型一般分为三类问题：一类是使用打点计时器（电磁或电火花）；二类是使用光电门；三类是借助物理规律测量，如运用平抛运动规律等。
解题思路：无论哪一种都要通过设计实验方案测定物体的运动位移和测定运动时间，应用速度公式求解。光电门可以直接读出。
学生科学探究式的学习活动与科学家的科学探究在本质上有许多相似之处，如学生的探究活动和科学家的探究在几个基本过程是相同的：提出问题——建立猜测和假设——制定计划——获取事实与证据——检验与评价——表达与交流。在科学探究中，学生虽然也要经历科学探究的基本过程，运用科学探究方法和思维方式去“发现新知识”，但与科学家的科学探究是有区别的：一是科学家探究的问题结论是未知的，学生探究的问题结论对学生自己虽然是未知的，但相对人类整体而言是已知的；二是科学家探究的目的是发现真理或创造出具有社会意义和价值的新产品，而学生的科学探究其基本目的是培养学生创新素质，强调探究过程对学生个体发展的意义；三是科学家的科学探究一般要经历复杂、曲折、甚至是漫长的过程，而学生的科学探究过程则是根据教学需要精心设计和组织的，它对实际的探究过程进行了筛选和重组，成为适合学生探究学习的典型化、简约化了的活动过程；四是科学家在科学探究过程中是完全独立的主体，而学生由于受自身知识基础、能力发展水平和身心发展不成熟的制约，使他们还不能成为完全独立的探究主体，学生的探究活动还需要在教师的指导和帮助下才能顺利进行。
