无锡世茂一期临时用水用电施工方案_secret.docx

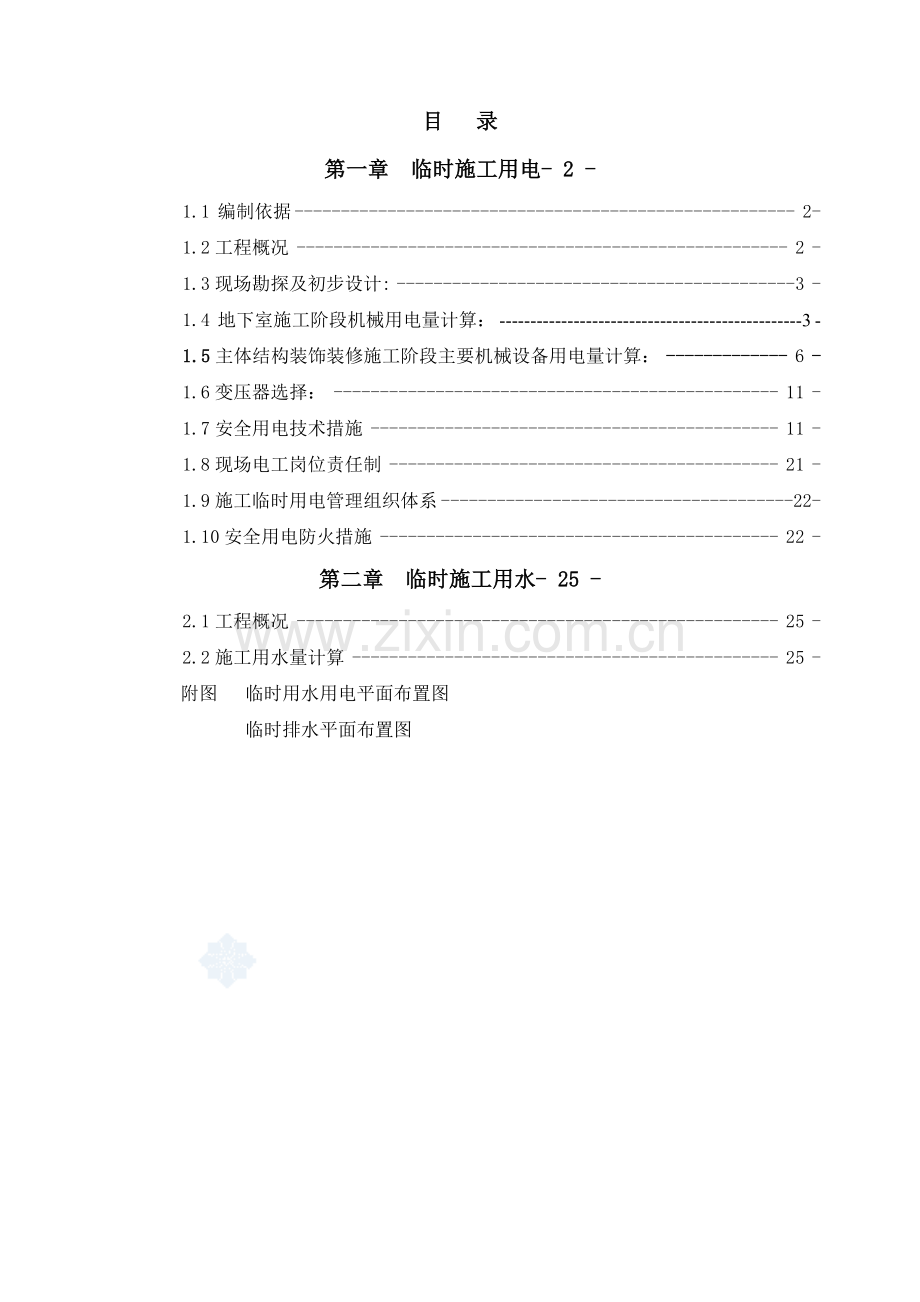

目 录
第一章 临时施工用电- 2 -
1.1 编制依据 - 2-
1.2工程概况 - 2 -
1.3现场勘探及初步设计: -3 -
1.4 地下室施工阶段机械用电量计算： -3 -
1.5主体结构装饰装修施工阶段主要机械设备用电量计算： - 6 -
1.6变压器选择： - 11 -
1.7安全用电技术措施 - 11 -
1.8现场电工岗位责任制 - 21 -
1.9施工临时用电管理组织体系 -22-
1.10安全用电防火措施 - 22 -
第二章 临时施工用水- 25 -
2.1工程概况 - 25 -
2.2施工用水量计算 - 25 -
附图 临时用水用电平面布置图
临时排水平面布置图

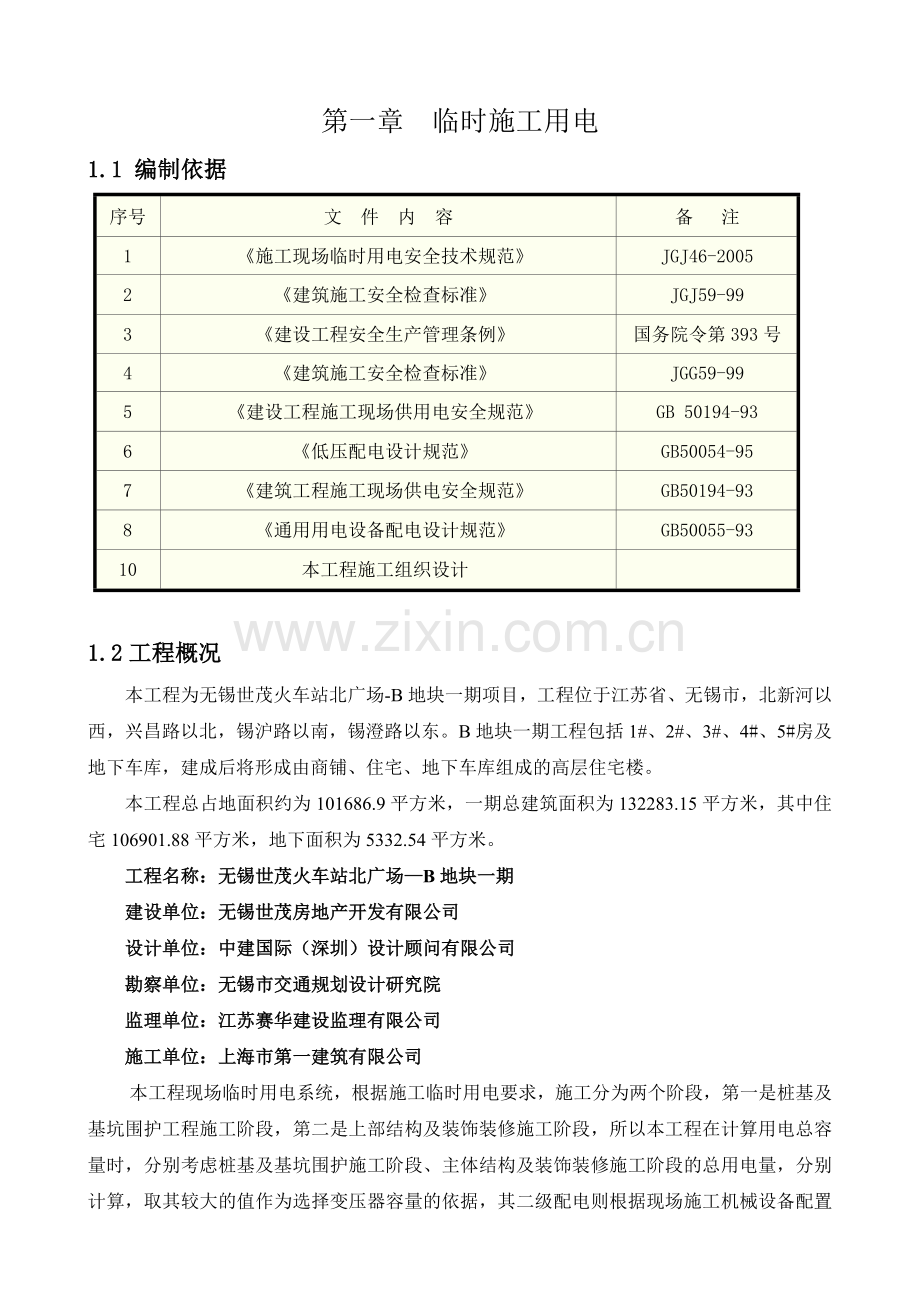

第一章 临时施工用电
1.1 编制依据
序号
文 件 内 容
备 注
1
《施工现场临时用电安全技术规范》
JGJ46-2005
2
《建筑施工安全检查标准》
JGJ59-99
3
《建设工程安全生产管理条例》
国务院令第393号
4
《建筑施工安全检查标准》
JGG59-99
5
《建设工程施工现场供用电安全规范》
GB 50194-93
6
《低压配电设计规范》
GB50054-95
7
《建筑工程施工现场供电安全规范》
GB50194-93
8
《通用用电设备配电设计规范》
GB50055-93
10
本工程施工组织设计

1.2工程概况
本工程为无锡世茂火车站北广场-B地块一期项目，工程位于江苏省、无锡市，北新河以西，兴昌路以北，锡沪路以南，锡澄路以东。B地块一期工程包括1#、2#、3#、4#、5#房及地下车库，建成后将形成由商铺、住宅、地下车库组成的高层住宅楼。
本工程总占地面积约为101686.9平方米，一期总建筑面积为132283.15平方米，其中住宅106901.88平方米，地下面积为5332.54平方米。
工程名称：无锡世茂火车站北广场—B地块一期
建设单位：无锡世茂房地产开发有限公司
设计单位：中建国际（深圳）设计顾问有限公司
勘察单位：无锡市交通规划设计研究院
监理单位：江苏赛华建设监理有限公司
施工单位：上海市第一建筑有限公司
本工程现场临时用电系统，根据施工临时用电要求，施工分为两个阶段，第一是桩基及基坑围护工程施工阶段，第二是上部结构及装饰装修施工阶段，所以本工程在计算用电总容量时，分别考虑桩基及基坑围护施工阶段、主体结构及装饰装修施工阶段的总用电量，分别计算，取其较大的值作为选择变压器容量的依据，其二级配电则根据现场施工机械设备配置情况进行配备。
1.3现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，施工现场西侧、南侧各设置两台630KW箱式变压器，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，主电缆采用埋地暗敷，穿越道路处预埋钢管敷设，布置位置及线路走向参见后附图临时配电系统图及现场平面图，采用三级配电，两级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
1.4 地下室桩基施工阶段机械用电量计算：
1.4.1地下室施工阶段总用电量统计表

用电设备名称
型号
数量(台)
功率（Kw）
合计功率(Kw)
塔式起重机
QTZ63EA
4
55.5
222
钢筋切断机
QJ40-1
4
5.5
22
钢筋弯曲机
GW40
4
3
12
钢筋调直机
GT3/9
2
7.5
15
交流电焊机
BX3-200-2
6
23.4
140.4
交流电焊机
BX3-500-2
4
38.6
154.4
螺旋钻孔机
GPS-10
6
55
330
泥浆泵

6
30
180
施工照明灯

20
两轴搅拌机

4
40
160
空压机

6
5.5
33
办公、生活用电

80
1.4.2确定用电负荷:
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 222kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×55.5 = 280.8 kW
Pjs = Kx×Pe =0.2×280.8 = 56.16kW
Qjs = Pjs× tgφ=56.16×1.33 = 74.69 kvar
(2)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×22 = 6.6 kW
Qjs = Pjs× tgφ=6.6×1.02 = 6.73 kvar
(3)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×12= 3.6 kW
Qjs = Pjs× tgφ=3.6×1.02 = 3.67 kvar
(4)、钢筋调直机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×15 = 4.5 kW
Qjs = Pjs× tgφ=4.5×1.02 = 4.59 kvar
(5)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 140.4×0.4=56.16kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×56.16 = 79.44 kW
Pjs = Kx×Pe =0.35×79.44 = 27.8kW
Qjs = Pjs× tgφ=27.8×2.29 = 63.67 kvar
(6)、螺旋钻孔机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×330 = 99 kW
Qjs = Pjs× tgφ=99×1.02 = 100.98 kvar
(7)、泥浆泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×180 = 135 kW
Qjs = Pjs× tgφ=135×0.75 = 101.25kvar
(8)、照明灯
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×20 = 6 kW
Qjs = Pjs× tgφ=6×1.02 = 6.12 kvar
(9)、两轴搅拌机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×160 = 48 kW
Qjs = Pjs× tgφ=48×1.02 =48.96 kvar
(10)、空压机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×33 = 9.9 kW
Qjs = Pjs× tgφ=9.9×1.02 = 10.1 kvar
(11)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 154.4×0.4=61.76kW
Pe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×61.76 = 87.36 kW
Pjs = Kx×Pe =0.35×87.36 = 30.58kW
Qjs = Pjs× tgφ=30.58×2.29 = 70.02 kvar
(12)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(56.16+6.6+3.6+4.5+27.8+99+135+6+48+9.9+30.58) =384.43 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(74.69+6.73+3.67+4.59+63.67+100.98+101.25+6.12+48.96+10.1+70.02) = 441.70 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (384.432+441.702)1/2 = 585.56 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 585.56/(1.732×0.38) = 889.692 A
1.5主体结构及装饰装修施工阶段主要机械设备用电量计算：
1.5.1主体结构施工阶段总用电量统计表:
序号
机械设备名称
型号
数量
功率
总功率
1
塔 吊
QTZ63EA
4
55.5
222
2
人货电梯

7
15
105
3
钢筋调直机
GT3/9
2
7.5
15
4
钢筋切断机
QJ40-1
4
5.5
22
5
钢筋切断机
QJ32-1
12
3
6
6
闪光对焊机
UN1-70
2
75
150
7
钢筋弯曲机
WJ40
4
3
12
8
木工圆锯
MJ106
4
5.5
22
9
木压刨板机
MB1043
4
3
12
10
套丝切管机
TQ-3
4
1
4
11
液压升降机
YSF25-50
4
3
12
12
施工照明

40
13
交流电焊机
BX3-200-2
6
23.4
140.4
14
高压供水泵

3
20
60
15
电动弹涂机
DT120A
3
8
24
16
插入式振动器
ZX2
20
0.8
16
17
平板式振动器
ZB5
6
0.5
3
18
砼输送泵
HBT60
4
60
240
19
潜水泵
PQ-40
10
2.2
22
20
蛙式打夯机
HW-60
4
2.2
8.8
21
砂浆搅拌机

8
3
24
22
切割机

8
0.55
4.4
23
办公、生活用电

120
1.5.2确定用电负荷:
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 222kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×222 = 280.8 kW
Pjs = Kx×Pe =0.2×280.8 = 56.16kW
Qjs = Pjs× tgφ=56.16×1.33 = 74.69 kvar
(2)、人货电梯
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.2×105 = 21kW
Qjs = Pjs× tgφ=21×1.33 = 27.93 kvar
(3)、钢筋调直机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×15 = 4.5 kW
Qjs = Pjs× tgφ=4.5×1.02 = 4.59 kvar
(4)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×22 = 6.6 kW
Qjs = Pjs× tgφ=6.6×1.02 = 6.732 kvar
(5)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×6= 1.8kW
Qjs = Pjs× tgφ=1.9×1.02 = 1.836 kvar
(6)、闪光对焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = 75kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×150 = 106.06kW
Pjs = Kx×Pe =0.35×106.06 = 37.121kW
Qjs = Pjs× tgφ=37.121×2.29 = 85.01 kvar
(7)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×12= 3.6kW
Qjs = Pjs× tgφ=3.6×1.02 = 3.672 kvar
(8)、木工圆锯
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×22 = 6.6 kW
Qjs = Pjs× tgφ=6.6×1.33 = 8.78 kvar
(9)、单头直榫开榫机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×19.6 = 5.88 kW
Qjs = Pjs× tgφ=5.88×1.33 = 7.84 kvar
(10)、木压刨板机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×12= 3.6 kW
Qjs = Pjs× tgφ=3.6×1.33 =4.79 kvar
(11)、单面木工压刨机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×4 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.33 = 1.6 kvar
(12)、套丝切管机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×4 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.33 = 1.6 kvar
(13)、电动液压弯管机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×12= 3.6 kW
Qjs = Pjs× tgφ=3.6×1.33 = 4.79 kvar
(14)、液压升降机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×12 = 3.6 kW
Qjs = Pjs× tgφ=3.6×1.33 = 4.79 kvar
(15)、电动弹涂机
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×24= 7.2 kW
Qjs = Pjs× tgφ=7.2×1.33 = 9.58 kvar
(16)、照明
Kx = 0.4 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.4×40 = 16 kW
Qjs = Pjs× tgφ=16×1.02 = 16.3 kvar
(17)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 140.4×0.4=56.16kW
Pe = n×(Jc/Jc1)1/2×Pn = 3×(0.5/1)1/2×56.16 = 119.16 kW
Pjs = Kx×Pe =0.35×119.16 = 41.71kW
Qjs = Pjs× tgφ=41.71×2.29 = 95.51 kvar
(18)、100m高扬程水泵
Kx = 0.75 Cosφ = 0.8 tgφ = 0.75
Pjs = 0.75×60 = 45 kW
Qjs = Pjs× tgφ=45×0.75 = 33.75 kvar
(19)、楼层照明
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×17 = 5.1 kW
Qjs = Pjs× tgφ=5.1×1.33 = 6.8 kvar
(20)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×16 =4.8kW
Qjs = Pjs× tgφ=4.8×1.02 = 4.896 kvar
(21)、平板式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(22)、砼输送泵
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×240 = 72 kW
Qjs = Pjs× tgφ=72×1.02 = 73.44 kvar
(23)、潜水泵
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×22 = 6.6kW
Qjs = Pjs× tgφ=6.6×1.02 = 6.732 kvar
(24)、蛙式打夯机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×8.8= 2.64 kW
Qjs = Pjs× tgφ=2.64×1.02 = 2.69 kvar
(25)、砂浆搅拌机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×24= 7.2 kW
Qjs = Pjs× tgφ=7.2×1.02 = 7.34 kvar
(26)、办公、生活用电
Kx = 0.4 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.4×120 = 48 kW
Qjs = Pjs× tgφ=48×1.02 = 48.96 kvar
(27)总的计算负荷计算，总箱同期系数取 Kx = 0.9
总的有功功率
Pjs = Kx×ΣPjs = 0.9×(56.16+21+4.5+6.6+1.8+37.121+3.6+6.6+5.88+3.6+1.2+1.2+3.6+7.2+16+41.71+45+5.1+4.8+0.9+72+6.6+2.64+48) = 403.711 kW
总的无功功率
Qjs = Kx×ΣQjs =0.9×(74.69+27.93+4.59+6.73+1.84+85.01+3.67+8.78+7.84+4.79+1.6+1.6+4.79+9.58+16.3+95.51+33.75+6.8+4.9+0.92+73.44+6.73+2.96+48.96) =533.7 kvar
总的视在功率
Sjs = ( Pjs2+Qjs2 )1/2 = (403.7112+533.72)1/2 = 669.19 kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 669.19/(1.732×0.38) =1016.76 A
1.6变压器选择：
根据计算地下室桩基施工阶段总的视在功率为，585.56kVA ，上部结构及装饰装修施工阶段总的视在功率为669.19kVA，而现场业主提供的两个变压器功率为各630KVA大于任何阶段总的是在功率,所以任何施工阶段变压器容量均能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
1.7安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1.7.1安全用电技术措施
（1）保护接地
保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用
是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。
（2）保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
（3）设置漏电保护器
1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。
4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》和《漏电保护器安全和运行的要求》的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
（4）安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。
对下列特殊场所应使用安全电压照明器。
1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V，本工程有人防工程地下室施工要求使用安全电压。
2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。
3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。
（5）电气设备的设置应符合下列要求
1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。
2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m
4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。
5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。
6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面
的垂直距离应为0.8～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
（6）电气设备的安装
1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。
2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。
7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
8）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。
9）配电箱、开关箱外形结构应能防雨、防尘。
（7）外电线路及电气设备防护
1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
2）在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1~10kV时，其最小安全操作距离为6m；当外电架空线路的电压为35~110kV，其最小安全操作距离为8m；当外电架空线路的电压为220kV，其最小安全操作距离为10m；当外电架空线路的电压为300～500kV，其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。
3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1~35kV时，最小垂直距离为7m。
4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为1kV以下时，最小水平与垂直距离为1.5m；外电线路电压为10kV以下时，最小垂直距离为3m，水平距离为2m；外电线路电压为35kV以下时，最小垂直距离为4m，水平距离为3.5m；外电线路电压为110kV以下时，最小垂直距离为5m，水平距离为4m；外电线路电压为220kV以下时，最小水平与垂直距离为6m；外电线路电压为330kV以下时，最小水平与垂直距离为7m；外电线路电压为500kV以下时，最小水平与垂直距离为8.5m；
5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。
7）防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为10kV以下时，安全距离为1.7m；外电线路电压为35kV以下时，安全距离为2m；外电线路电压为110kV以下时，安全距离为2.5m；外电线路电压为220kV以下时，安全距离为4m；外电线路电压为330kV以下时，安全距离为5m；外电线路电压为500kV以下时，安全距离为6m。
8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。
10）电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
（8）电工及用电人员必须符合以下要求：
1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。
3）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：
使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严紧设备带“缺陷”运转；保管和维护所用设备，发现问题及时报告解决；暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；移动电气设备时，必须经电工切断电源并做妥善处理后进行。
（9）电气设备的使用与维护
1）配电箱、开关箱应有名称、用途、分路标记及系统接线图。
2）配电箱、开关箱箱门应配锁，并应由专业负责。
3）配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。
4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
5）配电箱、开关箱必须按照下列顺序操作：
送电操作顺序为：总配电箱→分配电箱→开关箱；停电操作顺序为：开关箱分→配电箱→总配电箱。但出现电气故障的紧急情况可除外。
6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
7）配电箱、开关箱内不得放置任何杂物，并应保持清洁。
8）配电箱、开关箱内不得随意挂接其他用电设备。
9）配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
10）配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。
（10）施工现场的配电线路
1）架空线必须采用绝缘导线。
2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。
3）架空线导线截面得选择应符合下列要求：
导线中得计算负荷电流不大于其长期连续负荷允许载流量。线路末端电压偏移不大于5％。三相四线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16 mm2，绝缘铝线截面不小于25mm2。
4）架空线在一个档距内，每层导线的接头数不得超过该层导线数的50%，且一条导线只允许有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头
5）架空线路相序排列应符合下列规定：
动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；动力、照明线在二层横担上分别架设时，导线相序排列时：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1、（L2、L3）、N、PE
6）架空线路的档距不得大于35m。
7）架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。
8）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用，横担长度应按表3选用。
表1

表2

表3

9）架空线路与邻近线路或固定物的距离应符合表4的规定。
表4

10）架空线路应采用钢筋混凝土或木杆。钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂文和扭曲；木杆不得腐朽，其梢径不应小于140mm。
11）电杆埋设深度应为杆长的1/10加0.6m，回填土应分层夯实。在松软土质处应加大埋入深度或采用卡盘等加固。
12）直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。
13）架空线路绝缘子应按下列原则选择：
a、直线杆采用针式绝缘子；
b、耐张杆采用碟式绝缘子
14）电杆的拉线应采用不少于3根D4.0mm的镀锌钢丝。拉线与电杆的夹角应在30°～45°之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过，应在高于地面2.5m处装设拉线绝缘子。
15）因受地形环境限制不能设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0.8m，其底部应垫底盘或石块。撑杆与电杆的夹角应为30°。
16）接户线在档距内不得有接头，进线处离地高度不得小于2.5m。接户线最小截面应符合表5的规定。接户线线间及邻近线路间的距离应符合表6的要求。
表5

表6

17）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。采用断路器作为短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。
18）架空线路必
