□水位电视监视系统□ 长春锅炉仪表程控设备股份有限公司

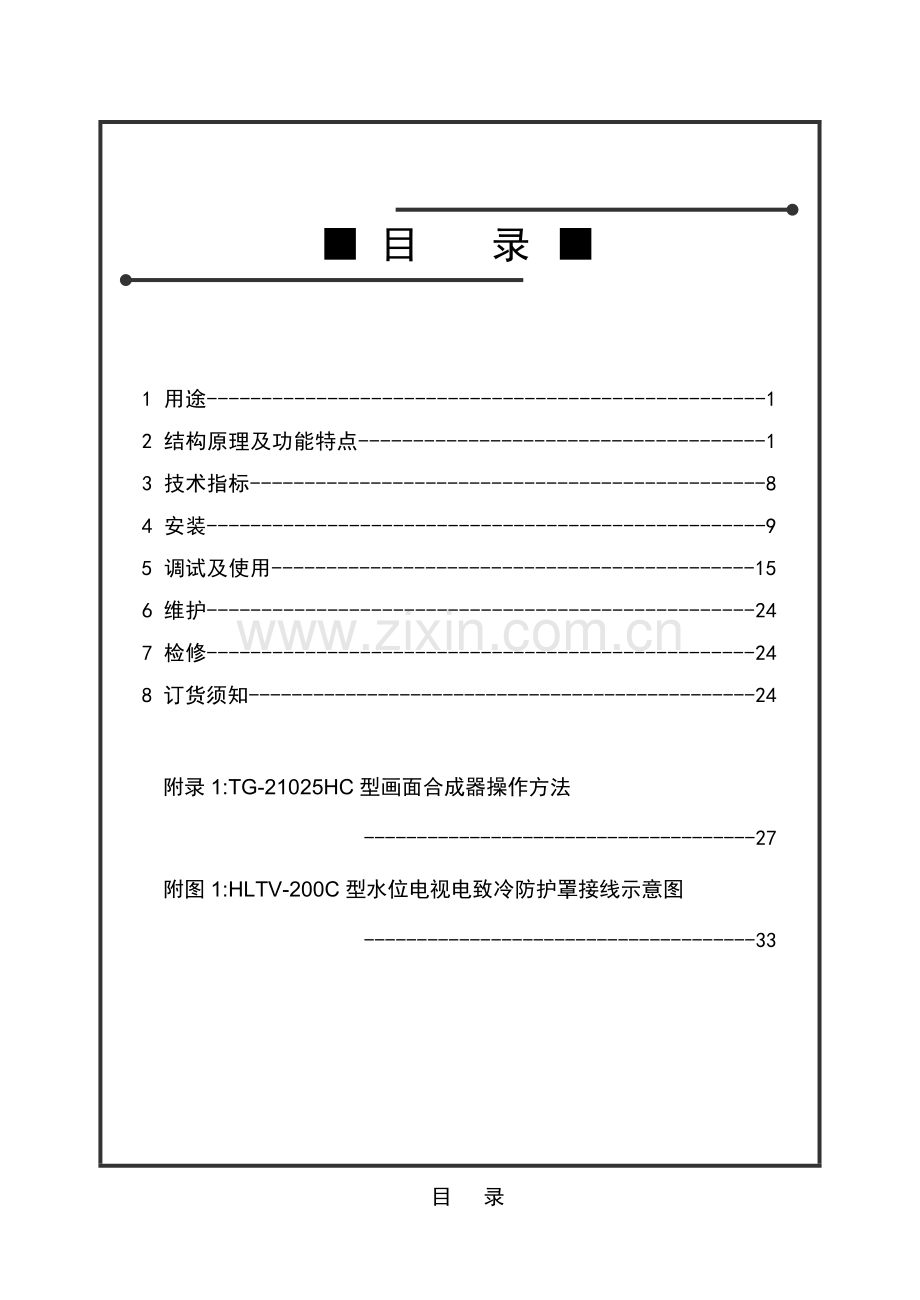

■ 目 录 ■

1 用途---------------------------------------------------1
2 结构原理及功能特点-------------------------------------1
3 技术指标-----------------------------------------------8
4 安装---------------------------------------------------9
5 调试及使用--------------------------------------------15
6 维护--------------------------------------------------24
7 检修--------------------------------------------------24
8 订货须知-----------------------------------------------24

附录1:TG-21025HC型画面合成器操作方法
-------------------------------------27
附图1:HLTV-200C型水位电视电致冷防护罩接线示意图
-------------------------------------33

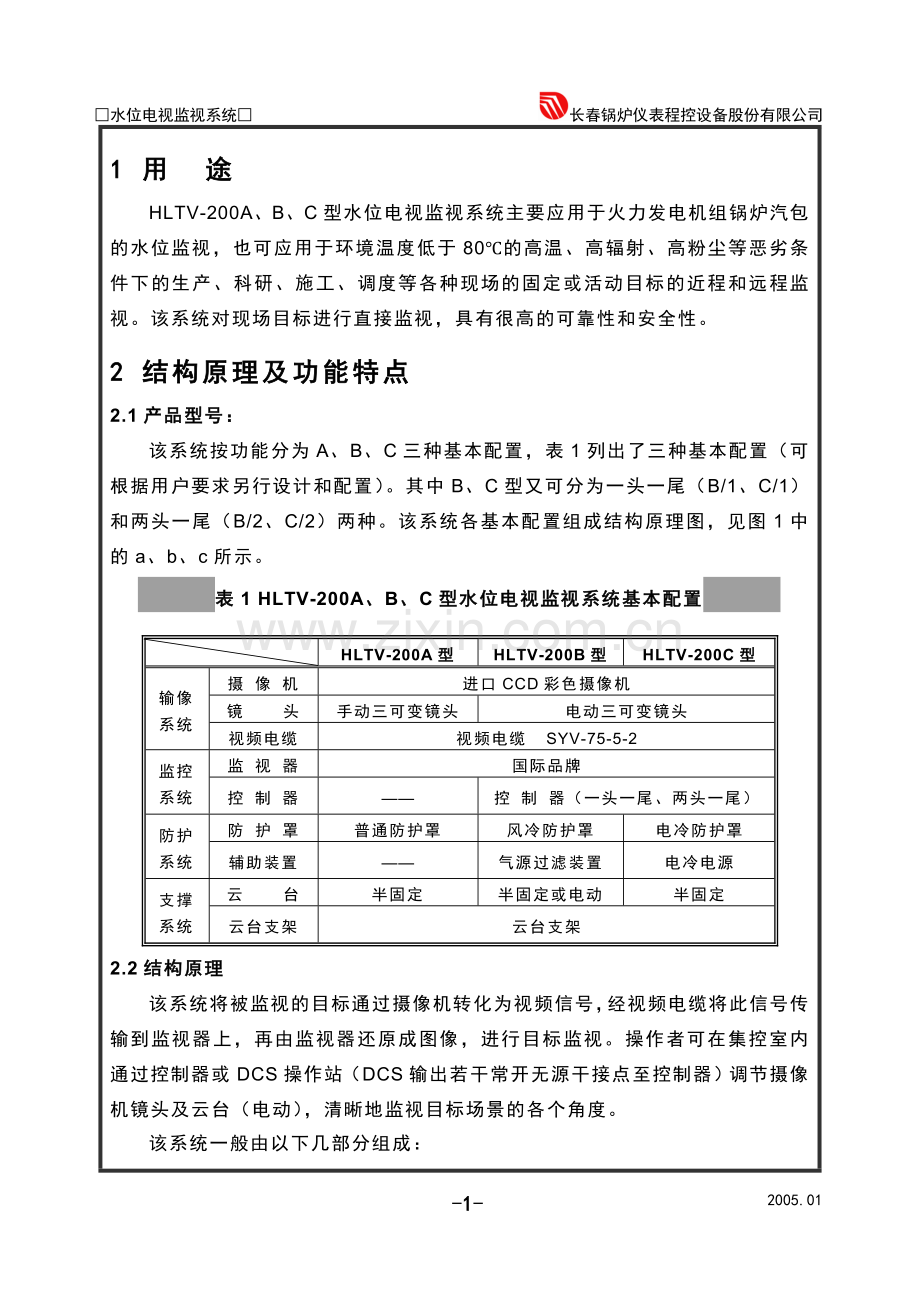

1 用 途
HLTV-200A、B、C型水位电视监视系统主要应用于火力发电机组锅炉汽包的水位监视，也可应用于环境温度低于80℃的高温、高辐射、高粉尘等恶劣条件下的生产、科研、施工、调度等各种现场的固定或活动目标的近程和远程监视。该系统对现场目标进行直接监视，具有很高的可靠性和安全性。
2 结构原理及功能特点
2.1产品型号：
该系统按功能分为A、B、C三种基本配置，表1列出了三种基本配置（可根据用户要求另行设计和配置）。其中B、C型又可分为一头一尾（B/1、C/1）和两头一尾（B/2、C/2）两种。该系统各基本配置组成结构原理图，见图1中的a、b、c所示。
表1 HLTV-200A、B、C型水位电视监视系统基本配置

HLTV-200A型
HLTV-200B型
HLTV-200C型
输像系统
摄 像 机
进口CCD彩色摄像机
镜 头
手动三可变镜头
电动三可变镜头
视频电缆
视频电缆 SYV-75-5-2
监控系统
监 视 器
国际品牌
控 制 器
——
控 制 器（一头一尾、两头一尾）
防护系统
防 护 罩
普通防护罩
风冷防护罩
电冷防护罩
辅助装置
——
气源过滤装置
电冷电源
支撑系统
云 台
半固定
半固定或电动
半固定
云台支架
云台支架
2.2结构原理
该系统将被监视的目标通过摄像机转化为视频信号，经视频电缆将此信号传输到监视器上，再由监视器还原成图像，进行目标监视。操作者可在集控室内通过控制器或DCS操作站（DCS输出若干常开无源干接点至控制器）调节摄像机镜头及云台（电动），清晰地监视目标场景的各个角度。
该系统一般由以下几部分组成：
● 输像系统：由摄像机、镜头及视频电缆组成；
● 监控系统：由监视器和集控室远端控制器组成；
● 防护系统：由防护罩、气源过滤装置或电冷电源组成；
● 支撑系统：由云台和云台支架组成。

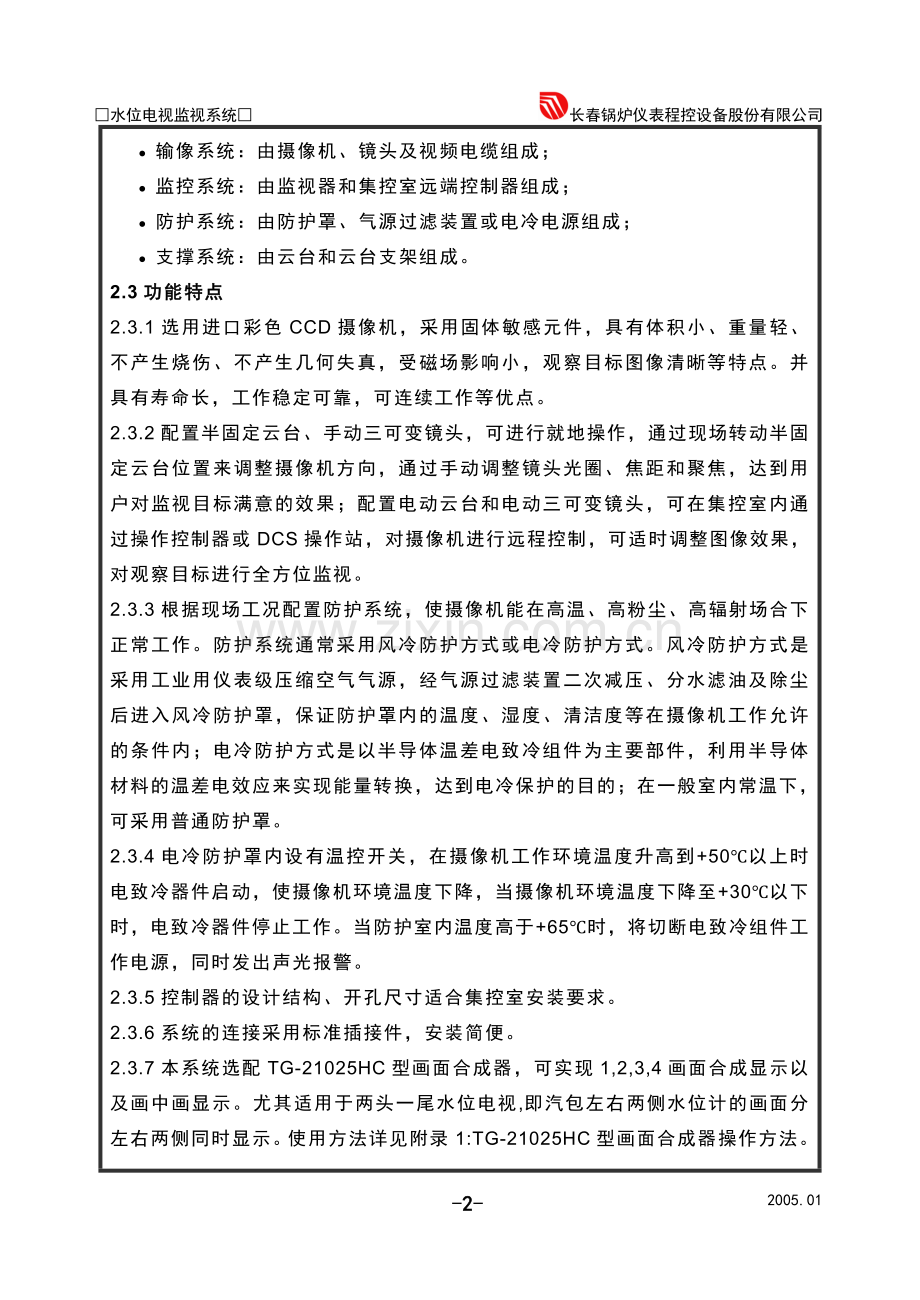

2.3功能特点
2.3.1选用进口彩色CCD摄像机，采用固体敏感元件，具有体积小、重量轻、不产生烧伤、不产生几何失真，受磁场影响小，观察目标图像清晰等特点。并具有寿命长，工作稳定可靠，可连续工作等优点。
2.3.2配置半固定云台、手动三可变镜头，可进行就地操作，通过现场转动半固定云台位置来调整摄像机方向，通过手动调整镜头光圈、焦距和聚焦，达到用户对监视目标满意的效果；配置电动云台和电动三可变镜头，可在集控室内通过操作控制器或DCS操作站，对摄像机进行远程控制，可适时调整图像效果，对观察目标进行全方位监视。
2.3.3根据现场工况配置防护系统，使摄像机能在高温、高粉尘、高辐射场合下正常工作。防护系统通常采用风冷防护方式或电冷防护方式。风冷防护方式是采用工业用仪表级压缩空气气源，经气源过滤装置二次减压、分水滤油及除尘后进入风冷防护罩，保证防护罩内的温度、湿度、清洁度等在摄像机工作允许的条件内；电冷防护方式是以半导体温差电致冷组件为主要部件，利用半导体材料的温差电效应来实现能量转换，达到电冷保护的目的；在一般室内常温下，可采用普通防护罩。
2.3.4电冷防护罩内设有温控开关，在摄像机工作环境温度升高到+50℃以上时电致冷器件启动，使摄像机环境温度下降，当摄像机环境温度下降至+30℃以下时，电致冷器件停止工作。当防护室内温度高于+65℃时，将切断电致冷组件工作电源，同时发出声光报警。
2.3.5控制器的设计结构、开孔尺寸适合集控室安装要求。
2.3.6系统的连接采用标准插接件，安装简便。
2.3.7本系统选配TG-21025HC型画面合成器，可实现1,2,3,4画面合成显示以及画中画显示。尤其适用于两头一尾水位电视,即汽包左右两侧水位计的画面分左右两侧同时显示。使用方法详见附录1:TG-21025HC型画面合成器操作方法。

1汽包 2水位计 3防护罩 4 镜头 5 摄像机 6电源电缆
7视频电缆 8监视器 9半固定云台 10云台支架
图1a HLTV-200A型水位电视监视系统

1汽包 2 水位计 3 防护罩 4镜头 5摄像机 6气源过滤装置 7 电动云台 8云台支架
9五芯电缆 10四芯电缆 11电源电缆（三芯） 12视频电缆 13金属软管 14监 视 器 15控制器
图1b-1 HLTV-200B型水位电视监视系统

1汽包 2 水位计 3 防护罩 4镜头 5摄像机 6气源过滤装置 7 电动云台 8云台支架 9五芯电缆 10四芯电缆
11电源电缆（三芯） 12视频电缆 13金属软管 14监 视 器 15控制器
图1b-2 HLTV-200B/2型水位电视监视系统

1汽包 2水位计 3防护罩 4 镜头 5摄像机 6制冷控制电缆 7电冷电源 8 半固定云台 9云台支架
10四芯电缆 11电源电缆（三芯） 12视频电缆 13控制器 14监视器
图1c-1 HLTV-200C型水位电视监视系统

1汽包 2水位计 3防护罩 4 镜头 5摄像机 6制冷控制电缆 7电冷电源 8 半固定云台 9云台支架
10四芯电缆 11电源电缆（三芯） 12视频电缆 13控制器 14监视器
图1c-2 HLTV-200C/2型水位电视监视系统
3 技术指标
3.1监视器
型号：康佳21″纯平彩色监视器（也可按用户要求配置）
分辨率：在625线以上
外形尺寸：见随货带的附页（宽×高×深）
屏幕开口尺寸：见随货带的附页（宽×高）
外形开口尺寸：见随货带的附页（宽×高）
具体开口尺寸由用户根据本厂实际风格确定
3.2摄像机
型号：Panasonic彩色摄像机；也可按用户要求配置
电源：AC220V/50Hz
功耗：5.3W
分辨率：在480线以上
最低照度：2.5Lux
工作温度：-10℃～+50℃
3.3镜 头
型号：一般为SY6×8/1.4
焦距:8.3～50mm
3.4电 源
AC 220V±10%，50Hz，控制系统不小于6A；监视器不小于2A。
3.5视频输入接口：1VP-P；75Ω，非平衡式
视频输出接口：1VP-P；75Ω，非平衡式
3.6风冷防护
该系统不含气源，风冷气源由用户自备，为仪表级气源，要求不含油水。
气源气压：≥0.1MPa且≤0.6MPa
流量：10～20m3/h
温度：≤35℃
调压范围：0.05～0.6MPa
气源过滤装置外形尺寸：400mm×500mm×200mm（宽×高×深）
3.7电冷防护
电冷防护罩致冷组件由二个TEC-07104组件组成
最大温差电流：4A
最大温差电压：DC 12V
最大温差：60℃
最大产冷功率：37.6W
3.8电源电缆
电源电缆：三芯电缆线RVV3×1.0（用户自备）
控制电缆：四芯电缆线RVVP4×0.5（用户自备）
五芯电缆线RVVP5×0.5（用户自备）
视频电缆：SYV-75-5-2
3.9控制器
集控室盘式安装
一头一尾：HL-2310S/1型
二头一尾：HL-2310S/2型
外形尺寸：158mm×78mm×280mm（宽×高×深）
开口尺寸：152×76mm（宽×高）
环境温度：-10℃～40℃
相对湿度：≤80%
3.10云台支架
型号：YT08——用于普通防护罩和风冷防护罩；
YT15——用于电冷防护罩；
垂直方向可调，调整高度654~1174mm，水平80mm。
3.11云台
半固定云台： BYT08型（用于普通防护罩、风冷防护罩）
BYT15型（电冷防护罩）
电动云台：DYT08型（用于风冷防护罩）；
旋转：水平350°、垂直±45°。
4 安 装
系统的安装包括支撑系统、防护系统、输像系统、监控系统的安装及连线。
4.1支撑系统的安装
4.1.1云台支架的安装
云台支架安装在汽包水位计观测面正前方，水平距离在1500~3000mm之间，应使云台支架与水位计观测面垂直中心线相对。可采用膨胀螺栓连接或焊接方式与地面或工作平台连接。云台支架安装尺寸见图2。

1 上支座（A向与云台联接） 2下支座（B向与地面或平台联接） 3调整螺栓
注：括号外尺寸用于YT08型号；括号内尺寸用于YT15型号
图2 云台支架安装尺寸
4.1.2云台的安装
云台安装在云台支架上。
半固定云台（BYT08、BYT15型）安装尺寸见图3；
电动云台（DYT08型）安装尺寸见图4。
4.2 防护系统安装
4.2.1防护罩（图5）安装在云台上
防护罩壳体底部与图3或图4所示A向对接，采用M6×12螺钉、规格为6的弹垫、平垫紧固（用于普通防护罩和风冷防护罩）或采用M8×25螺钉、规格为8的弹垫、平垫紧固（用于电冷防护罩）。
4.2.2气源过滤装置外形尺寸见图6，应安装在距防护罩800~1200 mm之间，固定方式可采用螺栓连接或焊接。
4.2.3金属软管两端分别接到风冷防护罩后端的进风口和气源过滤装置的出风口，金属软管两端采用M20×1.5螺纹联接；气源过滤装置进风口与现场用户自备气源管路之间采用G1/2″管螺纹联接，也可焊接。
A向与防护罩联接 B向与云台支架联接
注：括号外尺寸用于BYT08型；括号内尺寸用于BYT15型

图3 半固定云台安装尺寸

A向与防护罩联接 B向与云台支架联接
图4 电动云台（DYT08型）安装尺寸

图5 防护罩（FL-00）外形及安装尺寸

1 防护箱 2调压阀 3空气过滤器 4压力表 5阀门
6气源输出端 （接口M20×1.5mm） 7气源输入端（接口G1/2″）
图6 气源过滤装置外形尺寸
4.3输像系统的安装
4.3.1 摄像机的安装（图7）
摄像机与镜头对接旋紧后，用2个M6×10螺钉将其固定在防护罩内的摄像机固定座（或支架）（图7-3）上，再将摄像机固定座用M3×8螺钉固定在防护罩上。

图7 摄像机、镜头安装示意图
1镜头
2摄像机
3摄像机固定座
4 M6×10mm螺钉
5 M3×8mm螺钉

4.3.2 调整云台及云台支架，应使摄像机镜头光轴轴线垂直于水位计透光面，光轴轴线与水位计上汽包水位零线等高并使锅炉汽包水位计在监视器上能充分展开，观察效果最佳。
4.4监控系统的安装
4.4.1控制器的安装
该系统基本配置的控制器有两种，即一头一尾和两头一尾，其外形尺寸、集控室控制柜面盘开口尺寸见图8；
4.4.1.1在集控室控制面盘适当位置开152×76mm（宽×高）安装口，开口尺寸如图8-5所示；
4.4.1.2将控制器后端从面盘正面插入安装口，如图8-5尺寸口；将固定夹（如图8-3所示）插入控制器侧面的插孔中，旋紧固定螺栓（如图8-4所示），使其顶住控制面盘，以控制器紧固不晃动为准。

1控制器外形尺寸 2集控室控制面盘 3固定夹 4固定螺栓 5面盘开口尺寸
图8 控制器外形及安装开口尺寸
4.4.2监视器的安装
该系统基本配置的监视器为康佳21″纯平彩色监视器，其外形尺寸及集控室控制柜面盘开口尺寸见图9，也可以按用户要求品牌供货，但开口尺寸按用户要求的品牌监视器进行。
4.4.2.1在集控室控制
面盘适当位置开监视器
“宽×高”的安装口。
4.4.2.2在面盘后面，
面盘开口下方，设置一
个监视器支架，支架的
形式由用户根据现场具
体情况自行设置。 图9 纯平彩色监视器外形及安装开口尺寸
4.5 电缆线的铺设
　　该系统各分系统之间的电缆布置示意图见图1中a、b、c所示。
4.5.1 HLTV-200A型铺设供摄像机用电源电缆（RVV3×1.0mm2）一根和视频电缆（SYV-75-5-2）一根。
4.5.2 HLTV-200B、C型一头一尾，铺设供摄像机用电源电缆（RVV3×1.0 mm2）、视频电缆（SYV75-5-2）、供镜头用四芯控制电缆（RVVP4×0.5mm2）、供电动云台用五芯控制电缆（RVVP5×0.5mm2）各一根。
4.5.3 HLTV-200B/2、C/2型两头一尾，铺设摄像机用电源电缆（RVV3×1.0mm2）、视频电缆（SYV75-5-2）、镜头用四芯控制电缆（RVVP4×0.5mm2）各两根、电动云台（HLTV-200B/2型）用五芯控制电缆（RVVP5×0.5 mm2）两根。
4.6系统接线
4.6.1 HLTV-200A型基本配置的水位电视监视系统连线参见图1a，视频电缆的一头接摄像机视频输出端，另一头接监视器视频输入端，电源电缆由集控室引出直接接入摄像机电源输入端即可。
4.6.2 HLTV-200B型一头一尾基本配置水位电视监视系统连线参见图1b-1；安装接线示意图参见图14。HLTV-200B/2型两头一尾基本配置水位电视监视系统连线参见图1b-2；安装接线示意图参见图12和图13。HLTV-200C型一头一尾
基本配置水位电视监视系统连线参见图1c-1；安装接线示意图参见图14；HLTV-200C/2型两头一尾基本配置水位电视监视系统连线参见图1c-2；安装接线示意图参见图12和图13。HLTV-200C和HLTV-200C/2型电致冷防护罩接线图见附图1。
4.6.3带画面合成器（选配）的水位电视监视系统接线示意图见图15。
4.6.4所有专用插头与电缆线焊接后须紧固。
5 调试与使用
完成系统的安装和接线，经检查无误后即可通电进行调试，系统的调试可通过操作控制器按键来完成。图11、图10为分别为该系统一头一尾和二头一尾控制器前面板键盘图，其具体使用方法如下：（5.2为两头一尾带画面合成器操作方法，5.3为两头一尾不带画面合成器操作方法，5.4为一头一尾操作方法）。
5.1 首先打开监视器的电源，并将监视器调整到VIDEO状态；
5.2带画面合成器的控制器操作方法如下：
接通控制器AC220V电源，按一下控制器键盘上「电源/合成器控制」功能区的电源键，电源指示灯亮，手动指示灯亮，系统进入手动切换状态。在手动切换状态下,可进行画面合成器功能设置或进行手动图像切换,也可进行镜头、云台控制操作。

图10-1：HL-2310S/2型（带画面合成器）控制器前面板示意图
5.2.1有关画面合成器的操作步骤请参阅附录1：TG-21025HC型四画面合成器操作方法。
5.2.2在手动状态下，按一下自动/手动键，画面合成器进入自动扫描状态，自动指示灯亮，画面由1#画面开始至4#画面然后1#画面,按所设定时间循环显示。
5.2.3在自动扫描状态下，按切换1/↑、切换2/↓、切换3/←、切换4/→、或 菜单/退出、跳显/设定、自动/手动任意一键，画面合成器将进入手动状态。
5.2.4在切换1或切换2状态下，按动「镜头/云台控制」功能区的云台有关按键，即云台上、云台下、云台左、云台右键，调整电动云台方向，以便对目标进行跟踪监视。
5.2.5在切换1或切换2状态下，按动「镜头/云台控制」功能区的镜头有关按键，即变倍远、变倍近、聚焦远、聚焦近、光圈大、光圈小键调整变倍、聚焦、光圈，以调整监视现场目标的清晰度, 使画面达到最佳观测效果。
5.3不带画面合成器的控制器操作方法如下：
接通控制器AC220V电源，按一下控制器键盘上「电源/切换」功能区的 电源键，电源指示灯亮，自动指示灯亮、切换Ⅰ指示灯亮，系统进入自动循环切换状态。自动循环切换时间可以由用户自行设置，但当系统运行在自动循环切换状态下时，各项功能键均无法响应，功能键只能在手动状态下响应。在自动循环状态下，按一下自动/手动键，手动指示灯亮，切换Ⅰ指示灯亮。这时可进行手动切换和进行云台、镜头、设置（定时时间）操作。按一下切换Ⅱ键,切换Ⅱ指示灯亮,图像由Ⅰ号切换到Ⅱ号，按动「云台/设置」功能区的云台有关按键，即云台上/▲、云台下/▼、云台左/↙、云台右/＞键，调整云台方向，以便对目标进行跟踪监视。按动「镜头控制」功能区的镜头有关按键，即变倍远、 变倍近、聚焦远、聚焦近、光圈大、光圈小键调整变倍、聚焦、光圈，以调整监视现场目标的清晰度, 使画面达到最佳观测效果。
在手动状态下，按一下「云台/设置」功能区的设置键，设置指示灯亮，此时可进行定时时间设置，按住云台上/▲键，数码管的显示数值将从00开始增加，当调整到预设值时（最大值为99秒），松开此键，如果想减小预设值，则按住云台下/▼键，数值将从预设值开始减小（最小值为00秒，但预设值必须大于等于01秒）。当预设数值调整结束，应先按一下云台左/↙（确认）键，再按一下 云台右/＞（运行）键，控制器将直接进入自动循环切换状态。
如果在操作或运行过程当中，控制器出现死机状态，请重新关、开控制器电源一次，微处理器复位后，控制器将恢复正常使用。

图10-2：HL-2310S/2型（不带画面合成器）控制器前面板示意图
5.4 操作一头一尾控制器时，直接按动云台或镜头有关按键，即可操作云台、镜头，调整摄像机的监视方位和监视效果。

图11 HL-2310S/1型（一头一尾）控制器前面板示意图
5.5按上述操作无误，系统即可投入使用。

图12-1：HLTV-200B/2或C/2型水位电视监视系统安装接线示意图1
（带画面分割器）

图13-1：HLTV-200B/2或C/2型水位电视监视系统安装接线示意图2
（带画面分割器）

图14 HLTV-200B/1或C/1型水位电视监视系统安装接线示意图

图12-2 HLTV-200B/2或C/2型水位电视监视系统安装接线示意图1
（不带画面分割器）

图13-2 HLTV-200B/2或C/2型水位电视监视系统安装接线示意图2
（不带画面分割器）

图15 HLTV-200B/2或C/2型带四画面合成器水位电视监视系统安装接线示意图
6 维 护
6.1本系统属贵重、精密成套设备。货到之后，应先检查外包装的完好情况，开箱后，按装箱清单核对系统各部件是否齐全，有无损坏。如无损坏又不急于安装，应以原包装状态存放于干燥通风的室内，严禁露天放置。
6.2严格按照使用要求操作，掌握各部分的使用方法、操作要领及注意事项。系统的成套设备要按各自的使用说明书认真进行操作、维护，以确保系统工作稳定、可靠。
6.3监视双色水位计时，为使监视器显像清晰，必须保证双色水位计正常运行，红、绿信号显示清晰完好；在水位计一侧不应有其他光源或很强的反射光，否则会影响监视器显示效果。
6.4要保证防护罩内清洁无灰尘，摄像机镜头无污垢。
6.5风冷防护方式，气源应不含油水，如有油水，应定期检查空气过滤器，其内积水应及时排放，至少半个月排放一次空气过滤器内的积液。空气过滤器积污垢后应及时清洗，清洗时应使摄像机处于断电状态，然后关闭阀门断气，拆卸空气过滤器进行清洗。至少应每个小修周期对空气过滤器进行一次清洗。
6.6为确保系统正常运行,应保证系统供电和气源不中断。系统在检修前，应先关断电源，然后将摄像机取出，再关闭气源。
7 检 修
该系统常见故障及检修方法参见下页表2。
8 订货须知
8.1订货须知
8.1.1除视频电缆以外，其它电源电缆及控制电缆由设计院或用户选定、自备；
8.1.2在供货范围之外的其它配置或要求，应在订货时说明。
表2 常见故障及检修方法

故障
现象
故障原因及检修部位
检修与处理方法
无
图
像
检查监视器电源是否开通并处于VIDEO状态
接通监视器电源并调整至VIDEO状态
检查监视器视频接插件是否插接
接插视频接插件
检查监视器VIDEO输出端是否有输出信号
用万用表欧姆200Ω档测量监视器VIDEO输入端,正常应存在75～80Ω电阻，如无应检修监视器
检查摄像机电源是否供电
接通电源
检查摄像机视频插头是否接插及视频电缆线路有无断路
接插视频插头，断路处焊接或另行换线
检查摄像机VIDEO输出端是否有输出信号
用万用表交流电压2V档测量摄像机VIDEO输出端,正常应存在0.8～1.2V电压，如无应检修或更换摄像机
图像
不清
晰
检查监视器的亮度、颜色等设置是否正确
调整各项设置
检查防护罩内是否进入油、水及灰尘等杂质，摄像机、镜头是否挂有污垢等
清理防护罩内灰尘，擦洗镜头或更换
图像
不清
晰
检查光圈、焦距、聚焦是否合适
调整镜头光圈、焦距、聚焦
检查云台、云台支架、防护罩、摄像机位置是否合适
调整云台、云台支架、防护罩、摄像机方位
检查摄像机后像环位置是否合适
调整摄像机后像环位置
检查输入、输出视频接插件插接是否良好，焊接处有无虚焊
重新插接或更换接插件，虚焊处重新焊接
检查水位计显示效果或现场有无干扰光源
调整水位计显示效果，取消或移开干扰光源

表2 常见故障及检修方法

故障
现象
故障原因及检修部位
检修与处理方法
镜头
失控
检查镜头各接插件是否插接，插接是否良好，焊接处有无虚焊
重新插接或更换接插件，虚焊处重新焊接
检查镜头是否供电，控制电缆线路有无断路
接通电源，断路处焊接或另行换线
检查控制器镜头输出端电压
用万用表直流20V档按控制器端子接线图测量镜头公共端输出端之间电压，正常存在±6V电压，如无应检修或更换控制器、镜头
检查镜头电机及传动齿轮啮合是否正常
调整其齿轮啮合间隙或更换镜头
电动云台失控
检查云台各接插件是否插接，插接是否良好，焊接处有无虚焊
重新插接或更换接插件，虚焊处重新焊接
检查电动云台是否供电，控制电缆线路有无断路
接通电源，断路处焊接或另行换线
检查控制器电动云台输出端电压
用万用表交流700V档按控制器端子接线图测量公共端与输出端之间电压，正常存在220V电压，如无应检修或更换控制器
检查电动云台电机、开关及传动齿轮啮合是否正常
调整其齿轮啮合间隙或更换电动云台
超温报警（电冷）
检查致冷组件与导热部件接触是否紧密，致冷组件是否致冷
在致冷组件与导热部件之间加注导热硅脂，紧固好各紧固件；如致冷块损坏应予以更换
气源过滤装置不能正常工作
检查阀门及调压阀是否关闭
打开阀门并调整调压阀
检查空气过滤器内是否积水，管路是否堵塞
疏通管路，将空气过滤器内水放净，清洗或更换
检查一次供气气源是否正常工作
恢复气源使之正常工作

附录1 TG-21025HC型四画面合成器操作方法
1、概述
　　TG-21025HC型四画面合成器，主要应用于多路视频信号1，2，3，4画面合成显示及画中画显示。
2、主要功能特点　　

2.1 支持多种不同的画面显示方式（见上图）
2.2 支持多种画面的自动切换方式
2.3 现场摄像机全画面显示
2.4 现场摄像机画面冻结/解冻
2.5 时间、日期显示
2.6 画面丢失报警
2.7 摄像机名称设置
2.8 每个摄像机画面画质设定
2.9 多功能控制键盘（见下图）

3、按键功能
3.1「MENU」键
此画面合成器控制菜单共有两页，MENU[1]和MENU[2]，第一次按下「MENU」键，将弹出第一个主菜单，按「DISPLAY」键进入第二页菜单，再按一次「MENU」键将退出菜单格式。
3.2「DISPLAY」键
3.2.1 功能[1]
在菜单方式下，此键功能有三：（1）进入第二页菜单（子菜单）、选中菜单中的选项；（2）设置、修改光标下的数值；（3）确定、保存修改后的数值。
3.2.2 功能[2]
在非菜单设定方式下，在任何时刻按下「DISPLAY」键，将会进入现场四分割显示画面，当连续按此键，画面按此方式循环变化：四分割画面→垂直二分割画面→水平二分割画面→三分割画面[1]→三分割画面[2]→主画面中出现一个画中画→主画面中出现二个画中画→主画面中出现三个画中画→四分割画面。
3.3「ⅠⅡ Ⅲ Ⅳ」键
3.3.1 在进入菜单选择方式下，「Ⅰ」键为向上移动光标，「Ⅱ」键为向下移动光标，「Ⅲ」键为向左移动光标或改变光标下的数值，「Ⅳ」键为向右移动光标或改变光标下的数值。
3.3.2 在非进入菜单选择方式下，该四个键是选择显示相应的摄像机画面（即单画面）、冻结相应的摄像机画面。
3.4「AUTO」键
此键为自动顺序扫描键，按下此键（此时该指示灯闪亮），将进入自动循环切换状态，直到再按一次该键则会取消自动循环切换方式。
3.5「FREEZE」键
在水位电视系统中，水位监视需实时监视，禁止画面冻结，因此请不要使用此项功能。
4、设定菜单操作
4.1 MENU[1]菜单
按下「MENU」即可进入主菜单设定页：

此时，按「↑↓」键（即Ⅰ、Ⅱ键），将会移动光标到指定的选择项，选择好选定的栏目后，按「DISPLAY」键进入第二页菜单，即子菜单及每一项选项。
子菜单中的横向移动是使用「←→」键（即Ⅲ、Ⅳ键）来实现，纵向移动采用「↑↓」键（即Ⅰ、Ⅱ键）来实现。在修改完毕后按「DISPLAY」键保存。按「MENU」键即可退出菜单状态。
4.2 MENU[2]菜单
4.2.1时间设置（TIME SETUP）

►HH:MM:SS-时:分:秒 ►YY:MM:DD-年:月:日
►DATE MODE-时间模式 ►DWEALL TIME-信号滞留时间
►AUTO SEQ TIME-自动顺序扫描时间
►ALARM TIME-报警时间
第一选项的年、月、日、时、分、秒及第五选项的报警的时间修改是用「↑↓」键（Ⅰ、Ⅱ键）来完成的。
时间模式的修改是使用「DISPLAY」键来完成，每按一次键便按下面顺序改变一次：YY.MM.DD→DD.MM.YY→MM.DD.YY→(默认方式为:YY.MM.DD)。
信号滞留时间、自动顺序扫描时间的修改也是采用「DISPLAY」键来完成。
DWELL有两种状态：0-9秒，手调（MANUAL）。
4.2.2摄像机名称（CHANNEL NAME）

CHANNEL NAME
CH1 Name 1 CH3 Name 3
CH2 Name 2 CH4 Name 4

摄像机名称的变更是用「↑↓」键（Ⅰ、Ⅱ键）来变换的。在通道名称的空白处，可以写入8个字符的通道名，然后可以显示在相应的通道上。
初始的通道名称为：CH1、CH2、CH3、CH4
[字符表] －（）+ - . /
－123456789-ABCDEFGHIJKLMNOPQRSTUVWXYZ
－abcdefghijklmnopqrstuvwxyz
4.2.3分割及画中画模式设置(DISPLAY SETUP)
在移到该菜单后,直接按「←→」键（即Ⅲ、Ⅳ键）变换显示模式。显示为：四分割（QUAD）→垂直二分割（V-DUO）→水平二分割（H-DUO）→三分割[1]（V-TRI）三分割[2]（H-TRI）→主画面中显示一个画中画（1-PIP）→主画面中显示两个画中画（2-PIP）→主画面中显示三个画中画（3-PIP）。
在画中画模式中，按「DISPLAY」键选定需移动的小画面（闪动中），按「↑↓←→」键（即Ⅰ、Ⅱ、Ⅲ、Ⅳ键）即可上、下、左、右地移动小画面的位置，用此方法可把一个或三个小画面移到用户想要放置的地方。在按下「FREEZE」键后，也可用这四个键替换原有的通道。
4.2.4视频/报警设置（VIDEO/ALARM INPUT）

VIDEO/ALARM INPUT
VIDEO SEQ LOSS ALARM QUAD
CH1 ON OFF ON ON
CH2 ON OFF ON ON
CH3 ON OFF ON ON
CH4 ON OFF ON ON

►VIDEO-摄像机视频信号
►SEQ---自动顺序扫描
此功能允许用户设定加入自动顺序切换的通道。当某一通道的SEQ值被设ON时，该频道将在自动顺序切换中显示。
►LOSS-视频丢失
此功能允许用户设定某一通道在图像丢失后，是否在屏幕上显示“LOSS”。
►ALARM-报警
此功能不用设置（默认值）。
►QUAD-四分割
此功能不用设置（默认值）。
以上功能的变换是采用「DISPLAY」键来完成。
4.2.5视频控制（VIDEO CONTROL）
VIDEO CONTROL
1． COLOR CONTROL
2． SIZE CONTROL
3． POSITION CONTROL

►COLOR CONTROL-色彩控制
此菜单允许用户控制各个通道输入信号的对比度（CONTRAST）、亮度（BRIGHTNESS）、饱和度（SATURATION）和色调（HUE）。按“SET/确定”键变换更改项，按「↑↓」键（Ⅰ、Ⅱ键）修改显示的值。
►SIZE CONTROL-尺寸控制
按「↑↓←→」键（即Ⅰ、Ⅱ、Ⅲ、Ⅳ键）可改变整体画面的大小。
►POSITION CONTROL-位置控制
按「Ⅰ、Ⅱ、Ⅲ、Ⅳ」键可改变四分割中任一小画面的大小。
4.2.6选项设置（OPTION CONTROL）
OPTION
1．BORDER ON 5．DIGITAL FITER ON
2．DATE DISPLAY ON 6．VCR MODE ON
3．TIME DISPLAY ON 7．KEYECHO ON
4．NAME DISPLAY ON 8．DECORDER REGS DECA

►BORDER-边界线 ►DATE DISPLAY-日期显示
►TIME DISPLAY-时间显示 ►NAME DISPLAY-名称显示
►DIGITAL FILTER：摄像机（带有线锁同步）若为普通型，应设为OFF。
►VCR MODE-设定录像的模式
►QUAD-以四分割模式录制 ►MUX-以监视器显示方式录制
►KEY Echo-值为ON时，按任意键都会发出蜂鸣声。
以上数值的修改按「DISPLAY」键可实现。
5、影像中断报警
当摄像机的影像讯号输入中断时：“LOSS”字样会显示在对应的四分割区并同时报警，直到影像讯号恢复，将停止报警。
6、后面板连接
详见图11。
7、维护及注意事项
7.1四画面合成器属贵重物品，用户须找一个安全可靠的环境摆放。
7.2严格按照操作步骤操作，熟练掌握使用方法、要领和注意事项。
7.3本系统属贵重精密仪器，在维护过程中应避免人为损坏与失调而影响使用。
7.4为保证系统正常使用，应保证供电正常不得中断。
7.5无图像信号时，应检查视频插头是否接触良好，供电是否正常。

附图1：HLTV-200C型水位电视电致冷防护罩接线示意图

-34-
2005.01
