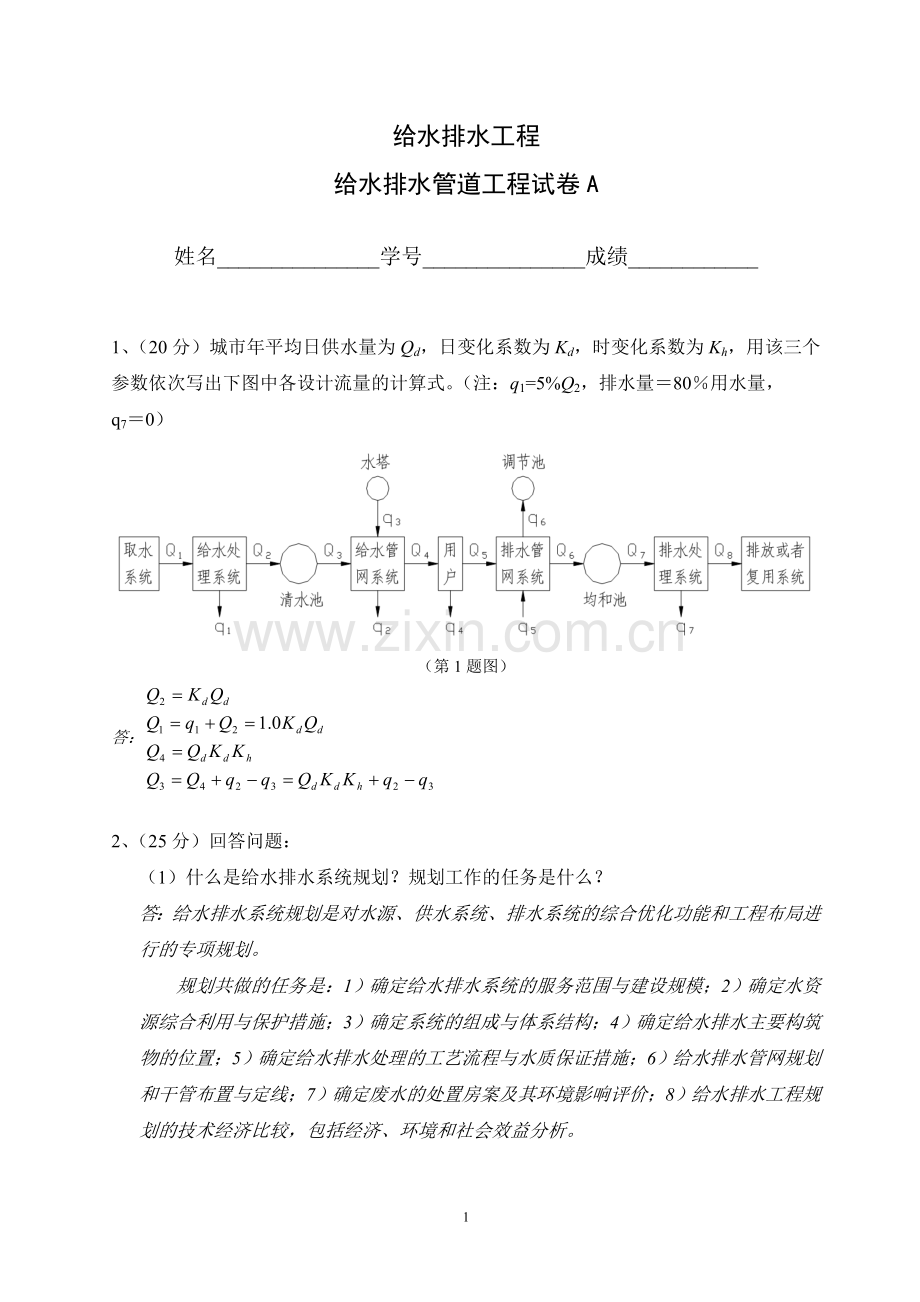

给水排水管网.doc

给水排水工程
给水排水管道工程试卷A

姓名_______________学号_______________成绩____________

1、（20分）城市年平均日供水量为Qd，日变化系数为Kd，时变化系数为Kh，用该三个参数依次写出下图中各设计流量的计算式。（注：q1=5%Q2，排水量＝80％用水量，
q7＝0）
（第1题图）
答：

2、（25分）回答问题：
（1）什么是给水排水系统规划？规划工作的任务是什么？
答：给水排水系统规划是对水源、供水系统、排水系统的综合优化功能和工程布局进行的专项规划。
规划共做的任务是：1）确定给水排水系统的服务范围与建设规模；2）确定水资源综合利用与保护措施；3）确定系统的组成与体系结构；4）确定给水排水主要构筑物的位置；5）确定给水排水处理的工艺流程与水质保证措施；6）给水排水管网规划和干管布置与定线；7）确定废水的处置房案及其环境影响评价；8）给水排水工程规划的技术经济比较，包括经济、环境和社会效益分析。

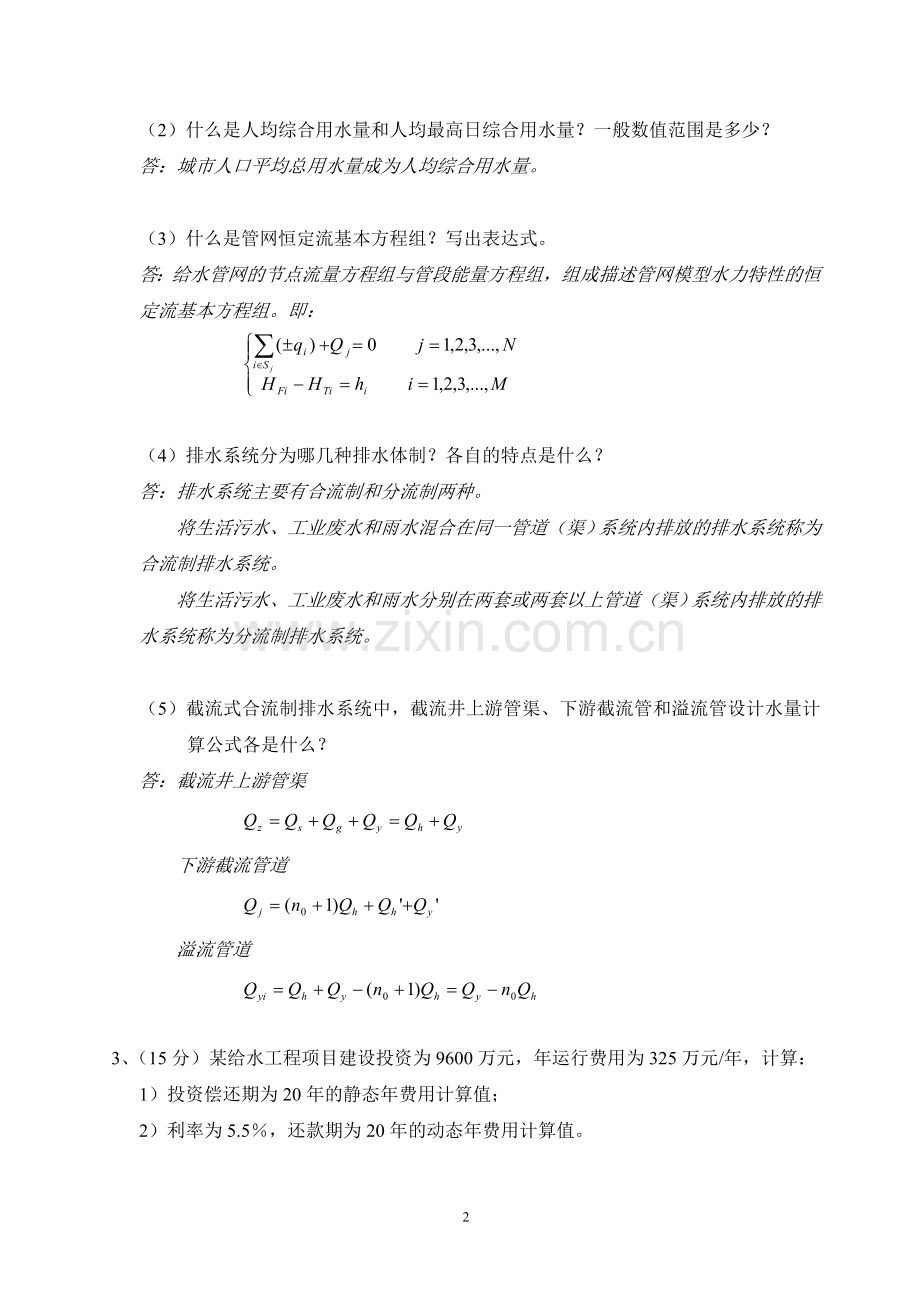

（2）什么是人均综合用水量和人均最高日综合用水量？一般数值范围是多少？
答：城市人口平均总用水量成为人均综合用水量。

（3）什么是管网恒定流基本方程组？写出表达式。
答：给水管网的节点流量方程组与管段能量方程组，组成描述管网模型水力特性的恒定流基本方程组。即：

（4）排水系统分为哪几种排水体制？各自的特点是什么？
答：排水系统主要有合流制和分流制两种。
将生活污水、工业废水和雨水混合在同一管道（渠）系统内排放的排水系统称为合流制排水系统。
将生活污水、工业废水和雨水分别在两套或两套以上管道（渠）系统内排放的排水系统称为分流制排水系统。

（5）截流式合流制排水系统中，截流井上游管渠、下游截流管和溢流管设计水量计算公式各是什么？
答：截流井上游管渠

下游截流管道

溢流管道

3、（15分）某给水工程项目建设投资为9600万元，年运行费用为325万元/年，计算：
1）投资偿还期为20年的静态年费用计算值；
2）利率为5.5％，还款期为20年的动态年费用计算值。
【提示：动态年平均还款计算公式：】
解：1）静态年费用折算值：
万元/年
2）动态年费用折算值：
万元/年

4、（20分）某城市最高日用水量为27000m3/d，其各小时用水量如表1所示，管网中设有水塔，二级泵站分两级供水，从前一日22点到清晨6点为一级，从6点到22点为另一级，每级供水量等于其供水时段用水量平均值。试绘制用水量变化曲线，并进行以下项目计算：
1）时变化系数；
2）清水池和水塔调节容积。

某城市最高日各小时用水量　　　表1
小时
0~1
1~2
2~3
3~4
4~5
5~6
6~7
7~8
8~9
9~10
10~11
11~12
用水量（m3）
803
793
813
814
896
965
1304
1326
1282
1181
1205
1216
小时
12~13
13~14
14~15
15~16
16~17
17~18
18~19
19~20
20~21
21~22
22~23
23~24
用水量（m3）
1278
1219
1171
1172
1238
1269
1375
1320
1311
1195
995
859

解：1)时变化系数：
2）绘制用水量变化曲线
3）列表求清水池和水塔调节池的调节容积
4）清水池调节容积约为7.57%×270000 （m3）
水塔调节容积约为1.28%×270000 （m3）

5、（20分）某雨水管网平面布置如图所示，各汇水区域面积（hm2）及进水管渠点如图示，已知设计重现期P＝1a，暴雨强度公式：
i = 22 / (t+18.8)0.8 (mm/min)
经计算，径流系数 ψ＝0.6，地面集水时间t1＝10min，折减系数m＝2，各管长（m）与流速（m/s）为：L1~2＝150、L2~3＝180、L4~3＝250、L3~5＝250、
v1~2＝1.0、v2~3＝1.2、v4~3＝0.85、v3~5＝1.2。试计算各管段雨水设计流量。

（第5题图）
解：
管段1-2：
L/s
管段2-3：s = 2.5 min
L/s
管段4-3：
L/s
管段3-5：s = 5 min
s = 4.9 min
取min
L/s
4
