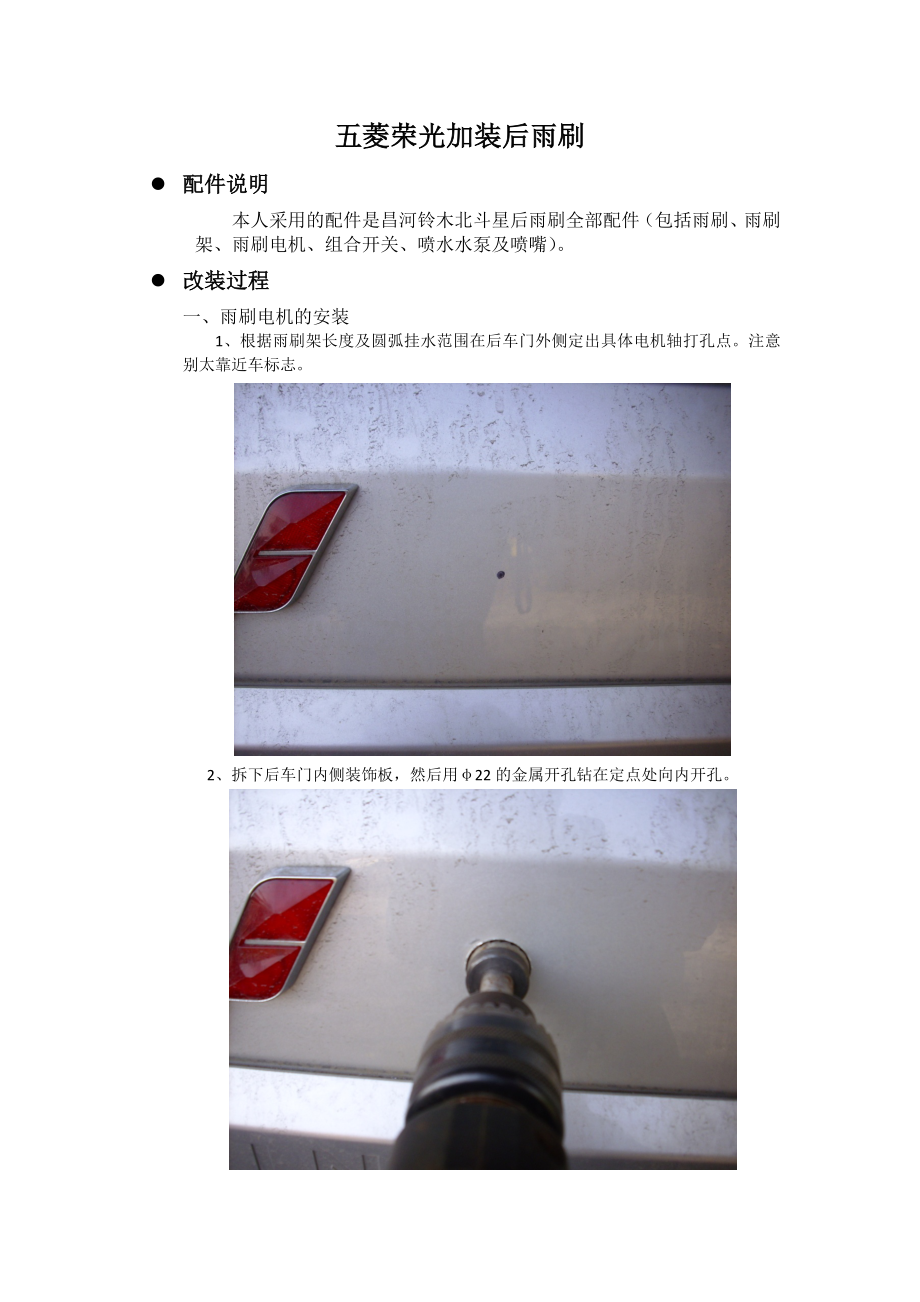

五菱荣光加装后雨刷
l 配件说明
本人采用的配件是昌河铃木北斗星后雨刷全部配件（包括雨刷、雨刷架、雨刷电机、组合开关、喷水水泵及喷嘴）。
l 改装过程
一、雨刷电机的安装
1、根据雨刷架长度及圆弧挂水范围在后车门外侧定出具体电机轴打孔点。注意别太靠近车标志。

2、拆下后车门内侧装饰板，然后用φ22的金属开孔钻在定点处向内开孔。

3、根据雨刷电机的形状在后门内侧确定安装位置，需切割打孔的定出具体位置。注意电机安装时一定不要高于车门内侧板，以防装饰板不能安装。

4、雨刷电机安装位置切割好后，在电机轴孔处（φ22的孔）安装密封橡胶圈。

5、开始安装雨刷电机。

二、喷水水泵的安装
1、拆下原装水壶，根据喷水泵在水壶上定好安装位置。本人定在水壶底部。

2、用φ20开孔钻在水壶底部开孔。

3、安装喷水泵。

4、插好喷水泵水管并安装好水壶。

三、喷水嘴安装
1、在后车门外侧靠上中间位置定好喷水嘴安装位置。

2、用φ10钻头在定点处开孔。

3、将车头水壶上加装的喷水泵水管引至车尾，并插上喷嘴后压入打好的安装孔，注意喷嘴孔朝下。

四、接线及组合开关的安装
关于组合开关的接线，本人在网上找到一些接线资料，供大家参考。
实际接线图，水泵没接，用个小灯泡代替水泵测试。
经实测，可正常工作，并能自动回位。按下喷水开关后，雨刷也会自动转起，并能自动回位。

接线图(注意几条不同颜色的线交叉点是不连接的)：

担心车友误解，贴上实物图，图中的后雨刷组合开关插座是这样看的：

北斗星后雨刷电机另一简单接线方法(仅雨刷电机，可自动回位)
图中的1N5401是二极管，可用 3A 100V 其它型号二极管替代。
说明：开关打开，雨刷开始刷，开关关闭后，雨刷会自动回位后才停下来。

开始接线
1、按接线图接好雨刷电机、喷水泵和组合开关的连线，注意导线不够长需加接其他导线。

2、在驾驶室找好组合开关的安装位置，并开好安装孔。本人选在方向盘右侧，空调窗旁边。

3、从组合开关安装孔中穿好导线，并连上组合开关，将开关推入安装孔。

五、至此安装上雨刷架及雨刷，全程就安装完毕。接下来就可以试验一把了。

六、结束
