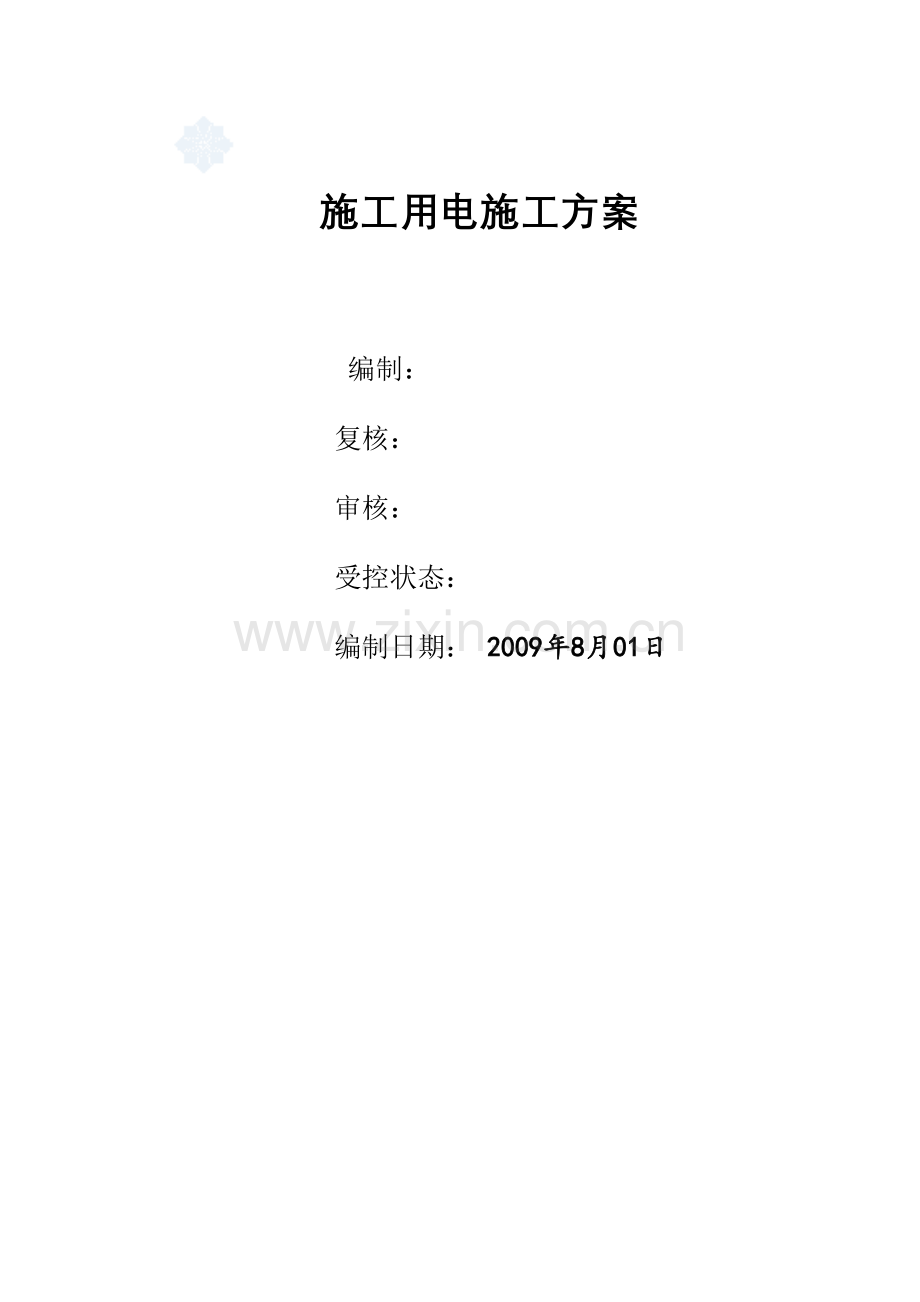

施工用电施工方案

编制：
复核：
审核：
受控状态：
编制日期： 2009年8月01日

一、 工程概况：
新建T梁预制场设立在新107国道和郑汴路交叉口西南角，占地85亩，平
T梁预制场共分为4个区域：（1）生产配套区：主要有办公室、配电房。（2）钢筋制作及存放区：（3）制梁区：（4）存梁区：
二、 施工机械用电情况

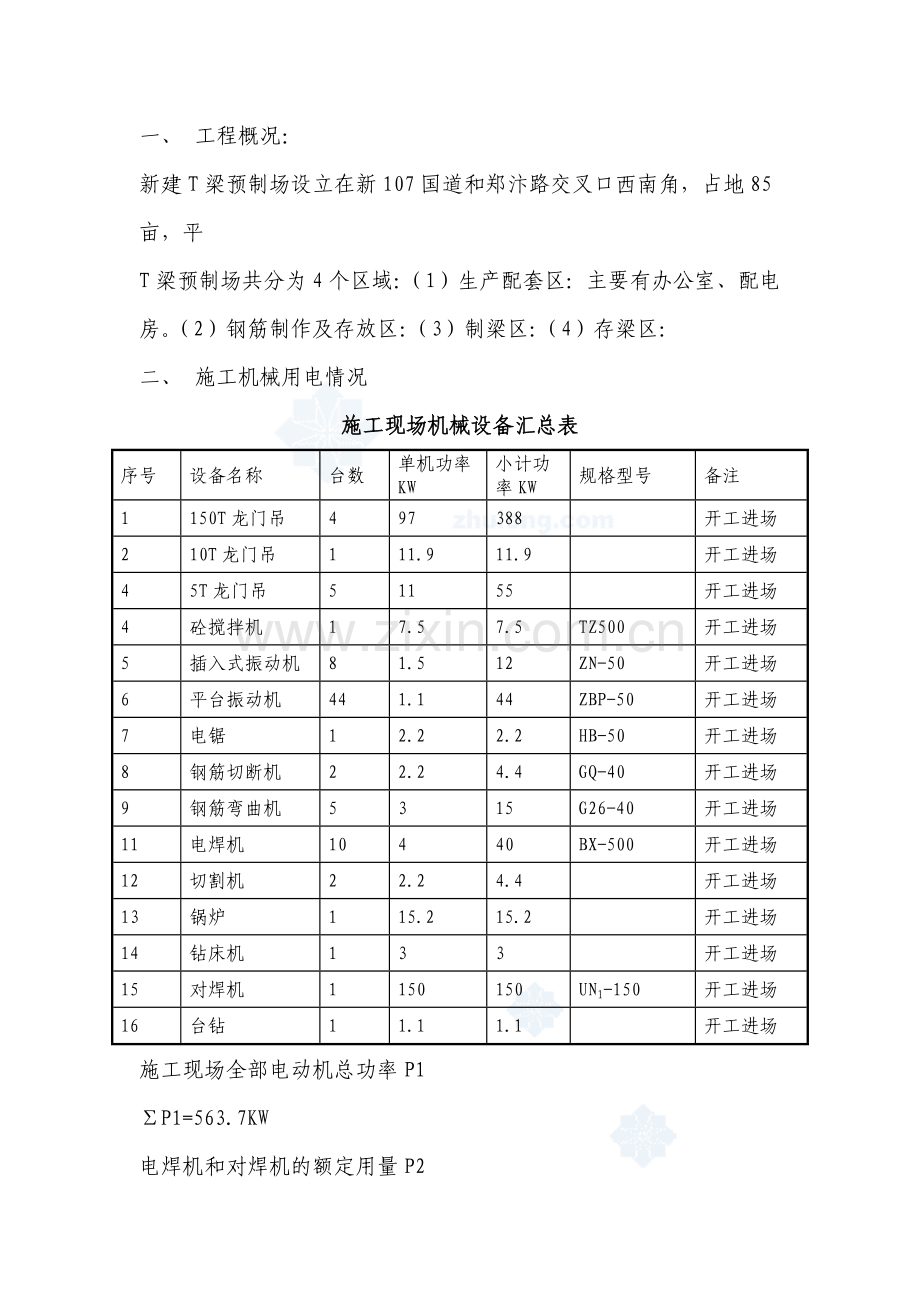

施工现场机械设备汇总表
序号
设备名称
台数
单机功率KW
小计功率KW
规格型号
备注
1
150T龙门吊
4
97
388

开工进场
2
10T龙门吊
1
11.9
11.9

开工进场
4
5T龙门吊
5
11
55

开工进场
4
砼搅拌机
1
7.5
7.5
TZ500
开工进场
5
插入式振动机
8
1.5
12
ZN-50
开工进场
6
平台振动机
44
1.1
44
ZBP-50
开工进场
7
电锯
1
2.2
2.2
HB-50
开工进场
8
钢筋切断机
2
2.2
4.4
GQ-40
开工进场
9
钢筋弯曲机
5
3
15
G26-40
开工进场
11
电焊机
10
4
40
BX-500
开工进场
12
切割机
2
2.2
4.4

开工进场
13
锅炉
1
15.2
15.2

开工进场
14
钻床机
1
3
3

开工进场
15
对焊机
1
150
150
UN1-150
开工进场
16
台钻
1
1.1
1.1

开工进场
施工现场全部电动机总功率P1
∑P1=563.7KW
电焊机和对焊机的额定用量P2
∑P2=190KW
查表K1=0.5;K2=0.5;

其中取cosμ=0.75；
梁场工地用电量容量为583.8KW
变压器容量P变=1.05P=613KW。因此可选用630KW容量变压器
1、 配电线路的布局
根据现场施工用电的需要配电线路分两路（A1、B2）布置，一路控制四台150门吊，另一路为东侧钢筋加工厂用电及浇筑、生活用电等。
2、 配电线路导线截面积计算
A1路：KΣPi=0.5×97×4=194KW，
（1）按导线的允许电流选择， I=
选用BX型铜芯心橡皮线，查表可知，选用150mm2埋设。
（2）按允许电压降选择
为了简化计算，把全部负荷集中在A1路的末端来考虑。由总
配箱到生活区的线路长度为260M，允许相对电压降ε=7%，查表得C=77。

选用BX型铜芯心橡皮线，查表可知，选用94mm2埋设。
（3）按机械强度选择，由表得知其截面不得小于4 mm2。
同时满足上述三者要求，A1路导线应选用最低为150mm2。
B2路：负责除门吊以外的其他设备及生活区用电，ΣPi=263KW
（1） 按导线的允许电流选择，I=
查表可知，选用185mm2的埋设。
（2）按允许电压降选择
由总配箱到生活区的线路长度为300M，允许相对电压降ε=7%，查表得C=77。

查表可知埋设线截面不小于选用180mm2。
（3） 按机械强度选择，由表得知埋设线其截面不得小于4 MM2。
三、施工用电安全管理
用电设备注意事项
1、配电箱至用电设备和照明的支线应使用橡皮护套软电缆，施工现场严禁使用花线和塑料护套线。
2、照明灯具的金属外壳作接地保护，单相回路内的照明开关箱必须装设漏电保护器。
3、一般场所应选用Ⅱ类手持式电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。若采用I类手持式电动工具，还必须作保护接零。
4、露天、潮湿场所或在金属构架上操作时，必须选用Ⅱ类手持式电动工具，并装设防溅的漏电保护器。严禁使用I类手持式电动工具。
5、手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。
6、手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。
7、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。
8、交流弧焊机变压器的一次侧电源线长度应不大于5m，进线处必须设置防护罩。
9、.使用焊接机械必须按规定穿戴防护用品，对发电机式直流弧焊机的换向器，应经常检查和维护。
10.焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m。严禁借用架体、轨道和结构钢筋做二次回路。
11、交流弧焊机应安装二次保护器。
12、交流弧焊机应有防雨防砸措施。
13、操作前应检查所有工具、电焊机、电源开头及线路是否良好，金属外壳应安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。
14、每台电焊机应有专用电源控制开关。开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，切断电源。
15、电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不少于10m。与易爆物品的距离不少于20m。
在拉设临时电源时，电线均应架空，过道处需用钢管保护，不得乱拖乱拉，电线被车辗物压。
16、所有移动电具，都应在漏电开关保护之中，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。
材料间、更衣室不得使用超过60W灯泡，严禁使用碘钨灯和家用电加热器(包括电炉、电热杯、热得快、电饭煲)取暖、烧水、烹饪。
17电气设备所用保险丝的额定电流应与其负荷容量相适应。禁止用其他金属代替保险丝。
配电箱及开关箱
1、 配电箱及开关箱应采用铁制，导线的进线口与出线口必须设在箱体的下底面。
2、 配电箱内电气配置必须符合JGJ59-99标准和JGJ46-88用电规范，配电箱门锁齐全，有防雨措施，下班时应断电锁门。
3、 总配电箱、分配电箱及开关箱应装设触漏电保护器，做到三级保护。
4、 开关箱与用电设备必须实行一机一闸一保一箱一锁一漏。
5、 金属外壳的配电箱、开关箱应接地保护。
6、 熔断丝严禁用铜丝和其它金属丝代替使用。
7、 配电箱、开关箱各类电器接触装置灵敏可靠、绝缘良好，不积灰、杂物。各电箱落实责任电工，负责平时的检查、维修、保养工作。
8、 移动式配电箱和开关箱的进出线，必须使用橡皮绝缘电缆。
接地接零
1、 接地体可用角钢或钢管，长度为2.5m,不得使用螺纹钢。每
组二根接地体之间，间距不小于2.5m,埋深不小于0.6m,接地电阻必须满足规定要求。
2、 按三相五线制用电规定PE线作专用保护接零，不得做其它任何电源线。
3、 总箱与分箱之间超过30米，必须重复接地，接地电阻小于10Ω。
防护及安全教育
1、安装、维修或拆除临时用电工程，必须由电工完成。
2、电箱门上设置统一标志，维修机电设备或电箱线路时，电源
隔离开关悬挂警示牌，并派专人看护。
3、各类用电人员应做到：
1)掌握安全用电基本知识和所用设备的性能；
2)使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；
3)停用的设备必须拉闸断电，锁好开关箱；
4)负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；
5)搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。现场所用各种电线绝缘不准有老化、破皮、漏电等现象。
