锡林郭勒盟政务服务中心工程施工组织设计2.docx

上传人:xrp****65 文档编号:8946202 上传时间:2025-03-08 格式:DOCX 页数:81 大小:395.39KB
下载 相关 举报
锡林郭勒盟政务服务中心工程施工组织设计2.docx_第1页
第1页 / 共81页

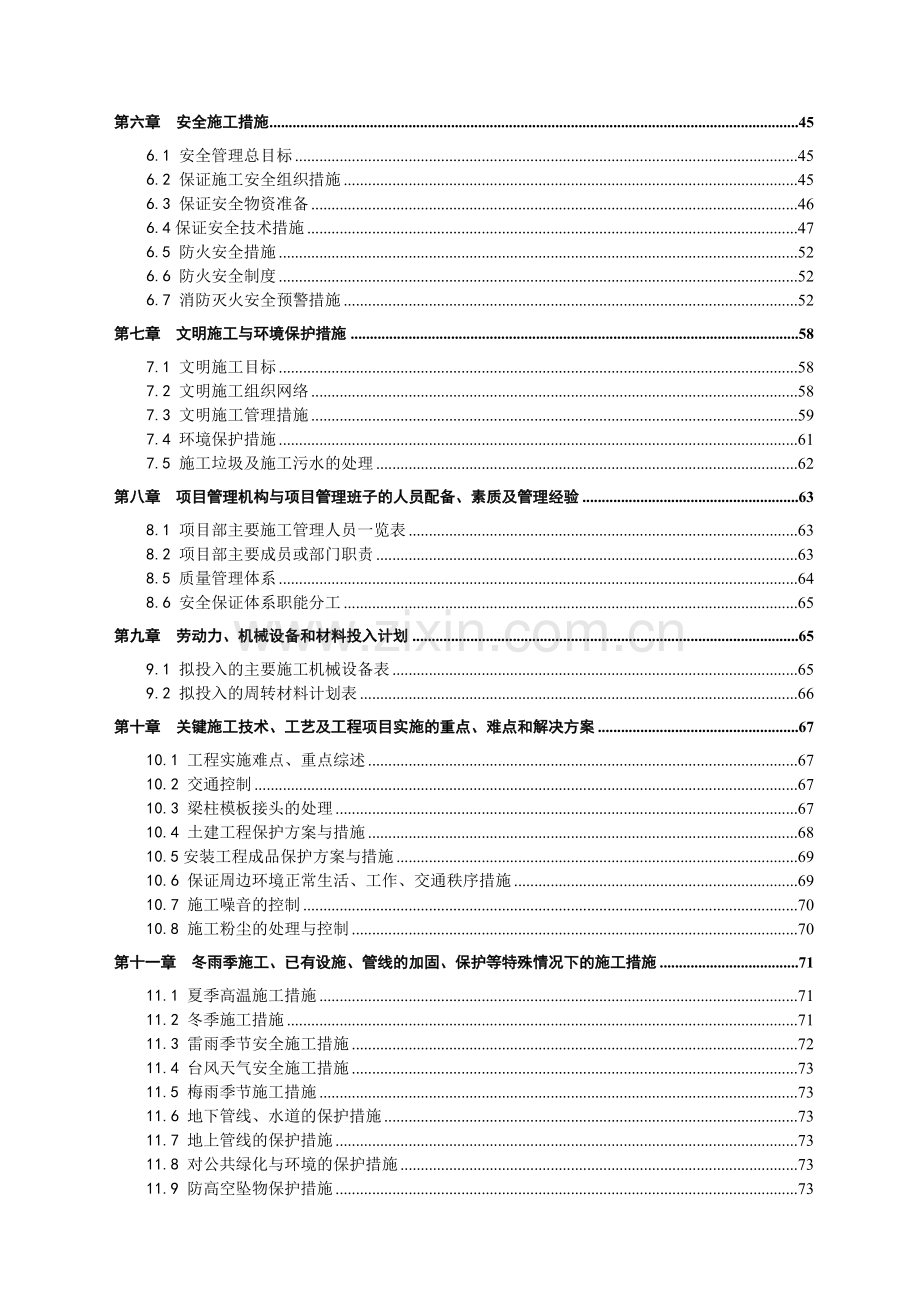

锡林郭勒盟政务服务中心工程施工组织设计2.docx_第2页
第2页 / 共81页
点击查看更多>>
资源描述
施工组织设计目录 施工组织设计编制依据 1 第一章 总体概述 2 1.1 项目概况 2 1.2 设计的主要特征 2 1.3 本设计的工程内容要项 2 1.4施工条件…………………………………………………………………………………………….2 1.5本工程拟实现的主要目标、指标………………………………………………………………….2 1.6影响本工程实施的主要因素………………………………………………………………………4 1.7主要施工方法………………………………………………………………………………………5 1.8 施工段的划分 5 第二章 施工现场平面布置和临时设施、临时道路布置 6 2.1 施工平面布置的原则与总说明 6 2.2 施工机械的布置说明 7 2.3 临时给排水及临时消防设计 8 2.4 临时配电设计与布置 8 2.5 临时生活区的布置 9 第三章 施工进度计划和各阶段进度的保证措施 10 3.1 施工总进度计划编制说明 10 3.2 施工总进度计划图 10 3.3 施工进度控制主要策略 10 3.4 保证施工进度措施 10 第四章 各分部分项工程的施工方案 12 4.1 测量定位放线 12 4.2 沉降观测 14 4.3 结构工程 14 4.4墙体工程 23 4.5 外墙脚手 23 4.6 屋面工程 25 4.7 装修工程 27 4.8 水电安装工程 30 第五章 质量保证措施 34 5.1 保证工程质量技术复核表 34 5.2 保证工程质量隐蔽验收计划 34 5.3 保证工程质量检验试验计划 35 5.4 主要施工工序质量技术保证措施 38 5.5 其它一般质量通病防治措施 38 5.6 其它创无渗漏工程保证措施 39 5.7 过程控制措施 40 5.8 确保现浇结构楼地面、天棚符合装饰质量要求的措施 42 第六章 安全施工措施 45 6.1 安全管理总目标 45 6.2 保证施工安全组织措施 45 6.3 保证安全物资准备 46 6.4保证安全技术措施 47 6.5 防火安全措施 52 6.6 防火安全制度 52 6.7 消防灭火安全预警措施 52 第七章 文明施工与环境保护措施 58 7.1 文明施工目标 58 7.2 文明施工组织网络 58 7.3 文明施工管理措施 59 7.4 环境保护措施 61 7.5 施工垃圾及施工污水的处理 62 第八章 项目管理机构与项目管理班子的人员配备、素质及管理经验 63 8.1 项目部主要施工管理人员一览表 63 8.2 项目部主要成员或部门职责 63 8.5 质量管理体系 64 8.6 安全保证体系职能分工 65 第九章 劳动力、机械设备和材料投入计划 65 9.1 拟投入的主要施工机械设备表 65 9.2 拟投入的周转材料计划表 66 第十章 关键施工技术、工艺及工程项目实施的重点、难点和解决方案 67 10.1 工程实施难点、重点综述 67 10.2 交通控制 67 10.3 梁柱模板接头的处理 67 10.4 土建工程保护方案与措施 68 10.5安装工程成品保护方案与措施 69 10.6 保证周边环境正常生活、工作、交通秩序措施 69 10.7 施工噪音的控制 70 10.8 施工粉尘的处理与控制 70 第十一章 冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施 71 11.1 夏季高温施工措施 71 11.2 冬季施工措施 71 11.3 雷雨季节安全施工措施 72 11.4 台风天气安全施工措施 73 11.5 梅雨季节施工措施 73 11.6 地下管线、水道的保护措施 73 11.7 地上管线的保护措施 73 11.8 对公共绿化与环境的保护措施 73 11.9 防高空坠物保护措施 73 第十二章 新技术、新产品、新工艺、新材料应用 73 12.1 拟采用四新技术的主要内容及科技进步目标 73 12.2 确保科技进步目标实现的措施 74 第十三章 出现险情及发生事故时的应急方案及抢救措施 74 13.1 应急预案与措施概述 74 13.2 应急组织 75 13.3 应急救援器材 75 13.4 应急知识培训 76 13.5 应急通信联络 76 13.6 事故报告 76 13.7 事故处置 76 施工组织设计编制依据 l 工程施工招标文件。 l 施工现场勘察情况。 l 招标答疑文件。 l 本公司同类工程施工经验。 l 本施工组织设计的规范、标准、法规依据: Ø 工程建设标准强制性条文(房屋建筑部分); Ø 建筑工程施工质量验收统一标准(GB50300-2001); Ø 工程测量规范(GB50026-93); Ø 地基与基础工程施工质量验收规范(GB50202-2002); Ø 混凝土结构工程施工质量验收规范(GB50204-2002); Ø 砌体工程施工质量验收规范(GB50203-2002); Ø 建筑地面工程施工质量验收规范(GB50209-2002); Ø 《钢结构设计规范》 GB50017-2003; Ø 《砼结构设计规范》 GB50110-2002; Ø 《钢结构工程施工质量验收规范》 GB50205-2001; Ø 建筑施工安全检查标准(JGJ59-99); Ø 混凝土外加剂应用技术规程(GB50119-2003); Ø 建筑地基基础设计规范(GB50007-2001); Ø 建筑地基处理技术规范(JGJ79-91); Ø 建筑抗震设计规范(GB50011-2001); Ø 建筑结构荷载规范(GB50009-2001); Ø 建筑设计防火规范(GBJ16-87); Ø 内蒙古现行建筑施工操作规程及强制性标准条文; Ø 混凝土结构设计规范(GB50010-2001); Ø 建筑电气安装工程施工质量验收规范(GB50203-2002); Ø 《建设工程项目管理规范》(GB50326-2001) Ø 《建设工程文件归档整理规范》(GB50328-2001) Ø 砌体工程现场检测技术标准(GB/T50315-2000) Ø 民用建筑工程室环境污染控制规范(GB50325-2001); Ø 建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001); Ø 建筑施工高处作业施工安全技术规程(JGJ80-91); Ø 建筑变形测量规程(JGJ/T8-97); Ø 混凝土泵送施工技术规程(JGJ/T10-95); Ø 施工现场临时用电安全技术规程(JGJ46-2004)。 l 设计规定的相关图集。 l 工程勘察地质报告。 l 内蒙古及锡林浩特市地方法规或规定。 l 本公司有关施工技术工法资料。 l 其它相关资料。 第一章 总体概述 1.1 项目概况 l 工程名称:锡林郭勒盟政务服务中心工程。 l 工程地点:锡林浩特市。 l 建设规模:总建筑面积约19600㎡,地上六层,地下一层,框架剪力墙结构。 l 工期要求:开工日期2012年5月28日,竣工日期为2013年6月30日,合同工期总日历天数399天。 l 质量要求:符合国家质量验收标准要求。 l 承包方式:包工包料。 l 工作量范围:锡林郭勒盟政务服务中心工施工、装修、机电安装等全部内容。 1.2 设计的主要特征 l 建筑标高采用黄海高程系统,本工程建筑平面尺寸基本呈长方形,楼宽31m ,长93m。 l 本工程筏板基础,框架剪力墙结构,抗震设防8度。 l 钢构钢筋采用HPB235及HRB335、 HRB400、RRB400钢筋。 l 屋面采用二道设防防水保温屋面,屋面防水等级为二级,设计防水使用年限为15年。 l 门窗:窗主要采用隔热型塑钢门窗,中空玻璃。 l 外墙面装饰:外墙面砖、外墙涂料。 l 室内装饰:水泥楼地面,墙面水泥砂浆粉刷、内墙涂料。 1.3 本设计的工程内容要项 l 施工设计图纸范围内的土建及水电安装工程。 l 电气工作范围为从低压配电柜出线端开始所有电气工程安装。 l 水系统工作范围:生活冷水系统、排水系统、雨水系统等所有设备、管道、配件材料的安装及调试。 1.4 施工条件 1.4.1 有利之条件 l 本工程的场地已基本平整,施工用水、用电已接通至施工现场。这为做好施工现场施工准备工作及下一阶段的顺利施工创下有利条件。 l 业主提供的施工现场能满足本工程安全施工需要。 l 本工程业主招标要求质量标准等级为:工程质量应符合国家现行施工规范要求。本工程土建工程施工质量控制难度较小,极易达到或超过业主所要求的质量目标。 l 我公司具有一大批施工技术人才,知识面广,在一系列大中型项目施工中积累了丰富的施工经验。 1.4.2 不利之因素 l 本工程位于寒冷地区、冬季时间长,故工期紧,且属于三边工程。 1.5 本工程拟实现的主要目标、指标 l 工程总目标: Ø 配置强有力的项目班子,以科学严格的管理,精心严密的组织,运用充分优质的资源实施本工程施工,严格按设计图纸及国家规范施工。确保工程达到:工期准点、质量优级、工艺精湛、服务优质,无尾工、零缺陷,创精品工程,确保工程质量合格率100%,竣工工程观感得分率不低于90%。 l 工期目标: Ø 满足业主对工程工期及相关节点里程牌的要求。 l 安全管理目标: Ø 高标准运行GB/T28001:2001职业安全健康管理体系标准及公司体系文件。 Ø 树立“没有消除不了的隐患,没有避免不了的事故”的理念,在工程实施过程中自始至终保持良好的“健康、安全和环保”状态。 Ø 以封闭式、模块化为原则,全面推行职业安全卫生管理体系标准化管理,创一流安全文明施工窗口工程。 ——重伤及重伤以上事故为零; ——重大机械事故为零; ——重大火灾事故为零; ——主要责任在我方的重大交通事故为零; ——重大设备事故为零; ——创“无重大违章工程”。 l 品质控制目标: Ø 确保工程品质优级,结构确保创锡林浩特市优质结构。 l 环境管理目标: Ø 遵守法律法规,遵守院规院纪,高效运行GB/T24001:2004环境管理体系标准及公司体系文件,追求绿色施工,营造文明、协调的生产环境。确保创锡林浩特市文明标化工地。 l 科技进步目标: Ø 积极推广应用建设部十项重点推广应用新技术及内蒙古十项重点推广应用新技术,确保创内蒙古建筑业新技术应用示范工程,以四新技术的推广应用推进工程其它各项目标的实现。 l 项目组织机构和人力资源配备: Ø 为了确保本工程目标的实现,我公司已为本项目实施预备组建了精干高效的项目经理部,配备了年富力强、管理经验丰富、团结务实的项目班子,项目管理班子主要成员均为参加现代化公共建筑施工的人员,具有较高的专业技术水平,和丰富的施工经验。 l 施工总平面布置: Ø 我公司严格遵守业主和监理工程师的协调管理,并积极协助业主进行规划,优化平面布置,利用文明施工管理、节约施工场地。 l 全面实施三大体系管理: Ø 我公司在本工程全面实施ISO9001质量保证体系、ISO14001环境管理体系、OSHMS18001职业安全卫生管理体系三大体系管理,进行科学严格的管理。 l 配合协作: Ø 我公司服从业主,尊重监理工程师,无条件执行业主和监理工程师的指令,尊重现场各方,积极主动联系设计、制造,紧紧围绕工程建设的总目标,发挥作用。 l 保修和服务: Ø 以业主需要为天职,与业主建立并保持畅通快捷的服务联系渠道,即使在保修期满后,我们将继续提供施工技术上的优势,优质服务。“业主满意”是我们服务的宗旨。 1.6 影响本工程实施的主要因素 1.6.1 影响本工程实施的主要因素 l 本工程工期较短、工作量较大,将是影响本工程实施的的主要因素之一。 l 本工程安全防护是否能够及时跟上,将是确保本工程工期、质量目标顺利实现的重要因素。 l 本工程大量的施工涉及各个分部项及专业工种较多,这就要求所有土建施工管理人员具有较高的施工技术水平,具有丰富的知识面,能够预见几乎所有的设计要求及影响工程质量的因素。 l 由于本工程量大面广,工程工期较紧,涉及的工序与工种繁多,大量的二次装修及安装作业由业主另行分包作业,做好成品与半成品的保护亦是顺利实现施工目标的重要因素之一。 l 当然,影响本工程各工序成功实施并实现质量目标的最为关键因素将是施工技术。它主要包括以下几个方面: Ø 模板支撑施工设计技术; Ø 土建施工与施工预埋、施工配合; Ø 装修施工阶段的配合与协调。 1.6.2 关键质量控制点 l 本工程特殊过程控制为:屋面防水工程、钢筋机械连接。 l 本工程的关键工序质量控制点为:测量定位放线、模板工程、钢筋工程、砼工程、墙体砌筑、施工预埋、楼地面工程,装饰工程、水电暖通安装工程,以及门窗工程等。 1.6.3 关键安全控制点 l 本工程的安全控制重点概述: Ø 本工程施工过程中涉及到的工种与施工人员较多,在施工最高峰期,施工人员将达300人左右; Ø 本工程安全防护的范围较广。 Ø 无论在结构施工阶段还是在装修施工阶段均存在立体交叉作业,安全防护空间难度较大; Ø 在各个施工阶段,特别在装修施工阶段,施工机械较多,临时用电的安全及消防的安全控制难度很大; Ø 安全控制重点部位或关键部项: Ø 周边管线、道路保护; Ø 进出工地车辆的交通安全; Ø 高空立体防护; Ø 落地式钢管扣件脚手架的使用安全; Ø 临边、洞口的安全防护; Ø 立面装修作业安全防护; Ø 模板支撑; Ø 施工临时用电安全; Ø 各类施工机械的使用安全; Ø 多工种人员的安全防护意识与劳动保护; Ø 工地内的治安保卫; Ø 上下作业安全指挥联络系统; Ø 临时消防。 1.6.4 主要文明施工与环境控制因素 l 食堂卫生控制; l 生活区的卫生控制; l 工地施工现场卫生的控制; l 日常施工噪音的控制; l 夜间施工噪音的控制,临侧居民正常的体息、生活秩序; l 施工现场的扬尘的控制; l 运输车辆遗洒的控制; l 施工现场污水的处理与排放的控制; l 有毒有害物品的控制与处置; l 一般固体废弃物的处理与控制; l 其他。 1.7 主要施工方法 l 基坑挖土采用机械挖土为主,基底留有200~300㎜厚的土层采用人工辅助开挖。 l 模板工程:一般梁板柱模板均采用防水胶合模板,钢管扣件支撑,配合采用对拉螺栓,同时考虑到快速拆模工艺。 l 钢筋工程:采用现场翻样制作,现场绑扎施工的形式;本工程的钢筋连接直螺纹套筒接连接、绑扎连接为主。并严格按设计所要求的抗震等级及设计要求、规范要求,严格控制同一截面的接头数量。 l 砼工程:结构砼均采用商品砼,插入式振捣器、平板振捣器、挂式振捣器振捣浇筑方式。现场配备搅拌机,负责二次结构砼的供应。 l 脚手架体系:采用双排管钢管扣件落地式悬挑脚手架,全封闭防护。 1.8 施工段的划分 l 根据设计图纸及招标文件工期要求、公司资源投入情况,组织自下而上的顺序作业。 l 施工顺序:根据施工段划分组织流水施工。 第二章 施工现场平面布置和临时设施、临时道路布置 2.1 施工平面布置的原则与总说明 Ø 施工平面布置的原则:施工现场总平面布置包括临时设施、施工道路、水、电管线、水平运输、垂直运输布置等。 l 现场生产区考虑各专业工种都有相对独立的生产区域;施工机械设备的布置应室外工程根据建筑物施工情况及时创造条件穿插施工。 Ø 考虑到其有效范围覆盖到整个施工区域;尽量减少运输距离; Ø 现场还应在生产加工区和建筑主体区靠近现场施工道路部位,设置材料堆场。 l 施工现场布置各部分说明: Ø 现场道路:根据现场勘察,临时道路尽量做到与现场永久性道路与场地相接合,其余空余场地均采用坚硬的素砼硬化地坪。 Ø 工地出入口:设主入口及次入口各一,主入口布置在本工地的南侧临时道路一侧,次入口设在工地地块东北角。入口大门内设置传达室及门卫人员,并悬挂门卫制度; Ø 临时供电:现场主供电网采用电缆线路接入现场临时总配电间,建筑物室内和现场接驳用电采用橡皮绝缘电缆。采用分路控制、分别管理、三级控制二级保护的原则布置。 Ø 施工供水:考虑到消防、施工生产用水及养护用水,上水主管管径为D100镀锌钢管,支管为D50和D25镀锌钢管,埋地敷设。给水埋地敷设时埋地深度不小于30cm; Ø 施工场地:工地临时道路与建筑物间所有场地、临时生活区内、其它材料加工场或堆场均采用砼硬化地坪。同时硬化地坪每天派专人洒水和打扫卫生,杜绝尘土飞扬现象; Ø 排水系统:进场构筑施工道路时,即同时将临时排水系统一并施工到位,本工程排水系统主要采用预埋地下道排水的办法,现场道路侧设排水管,建筑物四周设排水明沟;砼、砂浆搅拌机处设沉淀池。 Ø 临时围墙:采用工地现砌临时围墙。 Ø 主要临时设施搭设计划表 2.2 施工机械的布置说明 l 施工机械的布置: Ø 本工程要求工期较紧,施工机械的配备和布置应结合工程特点最大程度地满足工程施工需要。 Ø 为确保本工程的施工顺利进展,公司将调度各种高性能、低损耗的机械设备进场投入使用。 Ø 施工机械的布置根据现场平面布置总图的要求统一规划,合理布置到相应位置。 Ø 本工程采用商品砼。现场设一个搅拌区,在主体施工阶段提供零星砼和砌筑砂浆的搅拌,在装修施工阶段提供抹灰砂浆的搅拌。 Ø 现场的布置应保证原材料和成品堆场均布置在塔吊的回转半径之内或附近。 Ø 木工间的布置:木工间内主要由两台锯板机、二台刨板机组成。 Ø 钢筋加工车间主要由两台套丝机、两台切断机、两台弯钩机组成。 Ø 主要施工机械计划 2.3 临时给排水及临时消防设计 l 现场平面临时给水布置:施工供水,考虑到消防、施工生产用水及养护用水,在场地内埋地敷设,埋地深度不小于30cm,接至各施工用水点。 l 临时排污布置:本工程排水系统采用预埋砼管和明沟相结合的办法,沿现场道路侧设排水管,建筑物四周设排水明沟;设沉淀过滤池; l 临时消防布置:施工现场平面本工程临时消防考虑布置2个消防栓,均匀布置于整个施工场地。另在各施工楼层及室外生产加工区、办公区、外脚手架、楼层等处设置多个消防灭火器材,以满足临时消防要求。 2.4 临时配电设计与布置 l 临时供电:现场主供电网采用架空电缆线路,建筑物室内和现场接驳用电采用橡皮绝缘电缆。 l 临时配电计算: Ø 临时用电的设计计算的主要机械用量及其额度如下表所示。 主要机械设备用电量(计算取值) 序号 机械名称 型号 数量 单机功率 总功率 1 塔吊 QT40TM 1 50 50 2 木工圆盘锯 MJ104-1 2 5.5 11 3 木工平刨机 MB573 2 3 6 4 插入式振捣器 ZN-35 10 0.5 5 5 平板式震动器 ZW-7 2 0.5 1 6 砼抹光机 1 3 3 7 砼搅拌机 JZ350 1 7.5 7.5 8 砂浆机 LHJ-200 1 3 3 9 打夯机 HW-60 1 2 2 小计 90KW 1 钢筋套丝机 2 50 100 2 交流电焊机 BX-400- 2 20 40 小计 140KVA 备注 本表中所列机械系考虑土建施工时供电量计算时的机械数量,有些机械表中未列入。在装修施工时如对焊机、塔吊等已拆除,最大用电负荷将小于这一数值 临时用量计算: 电动机额定总功率ΣP1=90KW。 电动机额定总电容量ΣP2=140KVA。 施工现场照明用电ΣP3取动力用电的20KW。 生活区办公区用电取ΣP4=40KW。 总用电量可按以下公式计算: 取:K1=0.5;K2=0.5;K3=0.8;K4=1.0 代入计算得:P=175KVA。 施工现场需提供200KVA的临时电源方可满足施工需要。 2.5 临时生活区的布置 l 临时生活区的布置: Ø 临时生活区的布置位置应符合业主的要求,临时生活区布置在工程的工地外西侧。 Ø 生活区内配备完善的后勤供应设施。生活区后勤服务应跟上,以满足临时生活需要,尽量保证施工生产的顺利进行。 Ø 生活区内的设施应完善配套,包括给水管道、排污管道和供电线路等均应布置到位,所有管线均采用埋地敷设,在铺筑生活区区内道路时一并将所有管线埋设好,其中排污管道应控制好标高和排水坡度,将所有污水按排水方向和设计坡度排入管网后于化粪池处交汇,再接至临时排污网内,不得任意排放,以防污染周边环境。 Ø 给水系统应考虑生活区内的消防需要,生活区内考虑设一座消防栓,并在水源接入处靠近食堂部位设一座储水水箱,平时作为生活用水储备用,同时在紧急时刻可提供作为消防水箱。 Ø 根据卫生防疫需要,派专人进行生活区内消毒工作。 Ø 生活区的管理应制订切实可行的具体制度,生活区每天安排一人专职进行卫生保洁工作,同时项目部后勤管理部门抽调专人负责生活区的日常管理和巡回检查。同时设有毒有害、无毒无害专用垃圾箱,每天清运。 第三章 施工进度计划和各阶段进度的保证措施 3.1 施工总进度计划编制说明 l 本工程的总工期要求为399日历天,于2012年5月28日开工,计划于2013年6月30日完成所有工作量。 3.2 施工总进度计划图 如后附图所示。 3.3 施工进度控制主要策略 l 进度控制计划的控制模式 Ø 为保证本工程施工进度计划目标的实现,本项目的进度控制策略实行三级计划控制组合。即工程总施工进度计划、二级月度施工进度计划、三级周施工进度计划。 Ø 各级施工计划编制的同时,须做好资源计划的编制。 l 计划控制策略之一:周计划的动态滚动法 Ø 编制两个周计划,第一个是本周的实施计划,第二个是下周准备计划,在组织实施本周计划并使之处在受控制状态下的同时,抓好下周施工计划的准备工作,把影响下周施工计划顺利进行的诸因素解决在本周之内,两者滚动前进。以此主动积极地预见施工进程中存在的问题,把影响进度控制的因素减少和矛盾到最小、最少、最好。 l 计划控制策略之二:月、周计划的动态循环法 Ø 动态特环控制法流程为:编制计划→实施计划→检查进度→调整计划→再实施→再检查→再调整……,如此循环进行。 l 计划控制策略之三:总计划的里程牌控制法 Ø 里程牌控制法一般指如下节点: l 开工节点 l 关键线路上的节点 l 与关键路线上节点相关联的紧后过程的节点。 l 各设备设施具备使用功能的节点。 l 土建交付管电安装,安装与装修交叉施工的节点。 l 竣工节点。 l 计划控制策略之四:施工计划、资源计划的互动法 Ø 在施工合过程中,不论施工进度出现不良状况,还是资源出现问题,两者必须在第一时间及时反馈信息,沟通互动、协调一致,资源必须做到及时、准确,全面保证施工进度的需要,否则,工程进度将会受到影响。 l 计划控制策略之五:会议分析与日常检查控制法 Ø 三会:每天碰头会;每周一次检查,调度并下达本周计划和下周施工准备计划会;每月三次例会。 Ø 十二查;查质量;查安全:查文明:查物资;查人力;查施工机具;查成品保护;查现场条件;查资金;查气象;查重要节日;查其它影响施工进度的因素。 3.4 保证施工进度措施 l 工期保证措施方案如下图所示: 进 度 监 控 关键线路监控 单项进度监控 形象进度监控 投资指标监控 合理安排工序、加强QC小组活动 搞好外部关系、加强协作 编制好实施性施工组织设计 项目经理部 编制物资采购计划 财 物 确保零配件供应 加强机械维修与保养 优化机械配置 合理安排地材收购与开采 编制物资供应计划 机 人 不占用、挪用本工程资金 编制资金流动控制计划 选择专业化施工队伍 组建强有力的领导班子 信 息 跟 踪 与 反 馈 工期保证方案图 l 公司成立锡林郭勒政务服务中心工程施工指挥部,由公司负责本工程组织实施后勤保障系统,协调并调用各方面的人力、才力、物力资源,全力配合协调,确保本工程施工的顺利、高速、高质量进行。 l 选调优秀管理人员组成本工程现场项目经理部,对该工程施工实行计划、组织、协调、控制、监督和指挥职能。 l 保证充足的劳动力投入,以满足工程施工的需要。 l 在施工中以总工期为目标,以阶段控制计划为保证,采取动态管理,使施工组织科学化,合理化,确保阶段计划按期或提前完成。 l 积极采用“新技术、新工艺、新设备、新材料”,本工程科技含量高,“四新技术”的采用是确保工程如期竣工的关键。 l 高标准运行ISO9001:2000质量体系、ISO14001:2004环境管理体系、OHSAS18001:1999职业安全健康管理体系,全面贯彻落实公司制定的综合管理手册及综合程序文件,精心组织施工。 l 在项目实施过程中,高标准运行安全保证体系与环境管理体系,以施工安全、文明施工来确保工期目标的实现。 l 推行全面计划管理,保证该工程总工期的实现。 l 设立施工工期进度奖与工期保证金制度,层层分解到各个施工进度控制点,然后再分解到各个作业、工种、班组,以每日生产计划任务书为依据。 l 投入足够的周转材料、施工机械以确保施工需要。根据施工机械、周转材料一览表的要求,及时组织进场。 l 处理、配合并协调好同业主指定分包工程间的关系,不仅保证工程的施工质量,确保施工安全,同时保证工程施工的顺利开展。 第四章 各分部分项工程的施工方案 4.1 测量定位放线 4.1.1 工程定位放线方法概述及外内控网的建立 l 在工程施工前采用CAD技术,绘制本工程的轴线定位控制网络,确定各墙柱及轴线的控制点坐标。 l 进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。 l 现场建立控制坐标网和水准参照点。水准参照点由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。 控制点或水准参照点做法示意图 l 工程定位后要经建设单位和规划部门验收合格后方可开始施工。 l 上部结构测量定位采用内控法:采用铅垂传投控制点,在楼层确定控制点后,采用光学经纬仪进行投点测量定位。内控点的具体做法:在地下室垫层布置及基础筏板上布置临时内控点,在一层结构平面设永久性施工内控制点。控制点标志采用φ10㎜,长100㎜的圆钢制作,钢筋顶面磨平刻十字线,十字线交点直径0.5mm,在所选定控制点位置,标志与地下室顶板同时浇筑,标志顶端露出板面5㎜。所有内控点,均根据业主提供城市永久坐标控制点来测量确定,并相互校核无误。在楼层浇筑砼时,对应内控点位置预留250㎜×250㎜的垂直传递孔,并在孔四周用砖砌筑阻水卷。楼层的测设,首先采用铅垂,确定内控点位置,而后利用内控点确定校核相临间内控点位置的正确性,校核无误后采用内控点定出所有轴线、构件外框位置。 4.1.2 基础施工测量 l 基础施工测量包括基槽开挖的抄平放线、基础放线、±0.000标高以下的抄平放线。 l 在土方开挖期间,对于标高的测定,采用专人负责,随挖随测的方法。 l 在土方开挖阶段的和定位按工程定位放线图以及轴线定位控制外控网进行控制,当地下室垫层浇筑完毕后,将各角点控制连线投放到基坑底,然后采用内控以及量距的方法定出其它各轴线。 4.1.3 桩基施工阶段标高测量方法 l 为了保证建筑全高控制的精度要求,在基础施工中就应注意准确地测设标高,为±0.00以上的标高传递打好基础。 l 采用水准仪将现场水准点标高引测至基坑内,作为标高测量的依据。标高控制线应根据施工需要画出多处,对于各条标高线,应予校测,误差较大时(>5mm)应予调整。 4.1.4 上部结构标高引测 l ±0.00以上的标高测法,主要是用钢尺沿结构外部向上竖直测量,在四周共设三处,以便于相互校核。 l 起始标高线用水准仪根据水准点引测,必须保证精度。 l 由±0.00水平线向上量高差时,所用钢尺应经过检定,量高差时尺身应铅直并用标准拉力,同时要进行尺长和温度改正。 l 观测时尽量做到前后视线等长。并采用铝合金直尺以硬铅笔划水平线,以确保精度。 l 当高度超过一尺长时,应精确地定出第二基点,由第二基点向上量测。 l 标高引测后,在楼层结构柱部位做出相应标记,而后以此为基准点采用自动安平水准仪进行楼层结构施工标高控制。 4.1.5 上部结构定位放线 l 根据本工程的特点,确定采用内控法进行工程的放线定位,采用J2光学经纬仪进行内控点的垂直传递。 l 内控点投放到各施工楼层以后,采用光学经纬仪定出主要控制线,并相互校核使用,采用钢卷尺量距进行细部轴线的分线弹线。 4.1.6 主要测量仪器 本工程测量定位放线所采用仪器如下表所列。 4.2 沉降观测 l 本工程沉降观测点的位置应按照设计要求的位置,同时考虑测设时的可通性,沉降观测点位置均按设计布置在一层结构建筑物外周框架柱侧相对±0.000m标高0.300m的位置上。 l 沉降观测方法与次数,根据有关规范规定及设计要求:当浇筑基础垫层时,在垫层上埋设临时观测点,进行第一次沉降观测。当建筑施工到一层结构时,再根据设计布置和要求在柱侧埋设观测点。结构每施工一层,进行一次沉降观测,在装修阶段每一个月进行一次沉降观测,工程竣工后,第一年沉降观测不少于4次,第二年不少于二次,以后每年一次,直至沉降稳定为止。 l 工程竣工时,沉降观测提供以下成果: Ø 建筑物平面图:图上标有观测点位置及编号; Ø 下沉量统计表:是根据沉降观测原始记录整理而成的各个观测点的每次下沉量和累积下沉量的统计值; Ø 观测点的下沉量曲线。 l 做好向业主移交沉降观测工作,以便沉降观测工作的继续按设计及规范要求开展。 4.3 结构工程 4.3.1 结构模板与支撑 l 根据本工程结构形式、规模、层次、工期质量要求和我公司资源配备情况,所有模板均采用防水胶合板模板,木方背楞,钢管扣件支撑,配合采用对拉螺栓。 l 在施工过程中,对于每次拆除后的模板,要安排人员清理并检查,对于有破损的应及时更换,所有模板统一加工制作后应编号使用。 l 针对创建优质结构的工程目标,我们在模板的投入上要下硬功夫。 l 模板施工要点: Ø 严格按设计的支撑间距、柱箍大小、间距、对拉螺栓间距等参数组织实施,严禁任意更改; Ø 模板必须分类堆放,不得挪着他用而损坏模板; Ø 模板表面应涂隔离剂,以利脱模。 Ø 在模板封闭前应检查预埋管、预埋铁件、防雷接地等施工预埋是否已施工并验收完毕。 4.3.1.1 一般结构模板与支撑设计 4.3.1.1.1 板的模板支撑设计 本工程结构板厚度为120、150㎜等二种厚度。本方案设计计算时暂按板厚150㎜计算。 板的模板支撑体系:由三层的钢筋扣件支撑及两层结构板,支撑上层板的施工荷载,最下层模板支撑(第三层)在最上层(第一层)砼浇筑完毕,且第三层的砼强度达到设计强度的75%后拆除。当然悬挑部位及跨度大于8m部位的梁除外。板的模板支撑如下页图所示。 一般板的模板支撑构造示意图 4.3.1.1.2梁的模板支撑设计 4.3.1.1.2.1截面梁模板支撑设计 截面650高及其以下截面梁,无需对拉螺栓,其模板支撑如下图所示: 650高及其以下截面边梁的模板支撑构造示意图 4.3.1.1.3 钢筋砼剪力墙的模板支撑设计 l 砼墙模板及背楞概况 Ø 本工程砼墙体模板采用15mm厚木胶合板模板,竖内楞采用50×100mm木方,横外楞采用2φ48×3.5钢管,M16对拉螺栓(地下室外墙对拉螺栓采用止水型对拉螺栓)紧固。 15mm厚木胶合板模板fm=23N/mm2, fV=1.4N/mm2, E=5000MPa; 70×100mm木方背楞fm=15N/mm2, fV=1.3N/mm2, E=10000MPa; Ø 模板及支撑构造简图如下图所示: 砼墙模板支撑构造示意图 新浇砼对模板的侧压力 砼入模温度取250C,砼浇筑速度3m/h,砼采用商品砼,坍落度12CM,泵送输料,插入式振捣器振捣,砼墙浇筑高度约3m。 按取最小值,故砼对模板的最大侧压力为55.92KN/m2。 木胶合板模板受力验算 计算简图如下: 模板宽度取1000mm为计算宽度。 按模板抗弯强度计算 按模板允许挠度计算 根据以上计算,70×100mm木方内楞间距400mm。 木方内楞受力验算 计算简图如下: (1)按木方内楞抗弯强度计算 (2) 按允许挠度计算 根据以上计算,2φ48×3.5钢管外楞间距取800mm。 对拉螺栓受力验算 对拉螺栓采用M16,[F]=24500N 对拉螺栓纵向间距即竖向钢管外楞间距b=800mm 根据以上计算,M16对拉螺栓水平间距800mm,竖向间距取400mm。(可) 4.3.1.2 模板支撑的拆除 l 模板的拆除,除了非承重侧模应以能保证砼表面及棱角不受损坏时(大于1.2N/mm2)方可拆除外,承重模板应按《砼结构工程施工及验收规范》的有关规定执行。 l 模板拆除的顺序的方法,应按照配板设计的规定进行,遵循先支后拆、后支先拆、先非承重部位和后承重部位以及自上而下的原则,拆模时,严禁用大锤和撬棍硬砸硬撬。拆除的模板和配件,严禁抛扔,要有人接应传递,按指定地点堆放。并做到及时清理、维修和涂刷好隔离剂,以备待用。 l 对于框架柱模板及墙侧模板,可在砼终凝,并养护24小时后,砼强度不小于1.2Mpa后拆除。侧模拆除后,柱墙面上立即围盖湿麻布袋,加强砼的养护。 l 对于一般结构板待板的砼强度达其设计强度的80%后拆除所有板的支撑。 l 对于一般结构次梁,在梁的砼强度达设计强度的80%后即可拆除。 4.3.1.3 模板与支撑的周转 l 结构模板支撑拆除后,通过转运平台,采用塔吊吊运运输。 l 模板支撑转运平台的设计计算 转运平台设计的基本参数 平台平面尺寸考虑为1.5m(宽)×3.0m(悬挑出),考虑到80T-M塔吊本身的起重吊装能力及其臂长吊运能力,考虑平台的允许最大堆载为2T。转运平台采用槽钢作为支承梁,一端搁置在楼层,采用M16螺栓固定以抗滑移,一端采用钢丝绳悬吊,吊环扣住钢丝绳。 转运平台的底板设计验算 转运平台的底板,考虑到抗堆载的冲击能力,及使用寿命,采用5厚钢板,其下与槽钢支楞点焊加锚钉连接。 荷载计算(考虑荷载分项系数) 钢板所受的均布堆载为: 2000×9.8×1.4/(1.5×3)=6.1KN/㎡ 钢板自重荷载为: 0.46KN/㎡ 合计均布荷载为: 6.56KN/㎡ 按强度计算 按挠度计算 由上计算可知钢板下槽钢支楞的间距取600㎜。 钢板下槽钢支承梁的设计计算(按单跨简支梁考虑) 槽钢所受的荷载计算 q=6.56×0.6=3.94KN/m 按强度计算 由挠度计算 选用8#热轧普通槽钢,I=101.3×104mm4,W=25.3×103mm3。 转运平台主梁的设计计算(按单跨简支梁计算) 荷载计算(按均布荷载来考虑) 堆载形成的均布线荷载:6.56×1.5/2=4.72KN/m 铁
