综合办公楼土方工程施工方案.docx

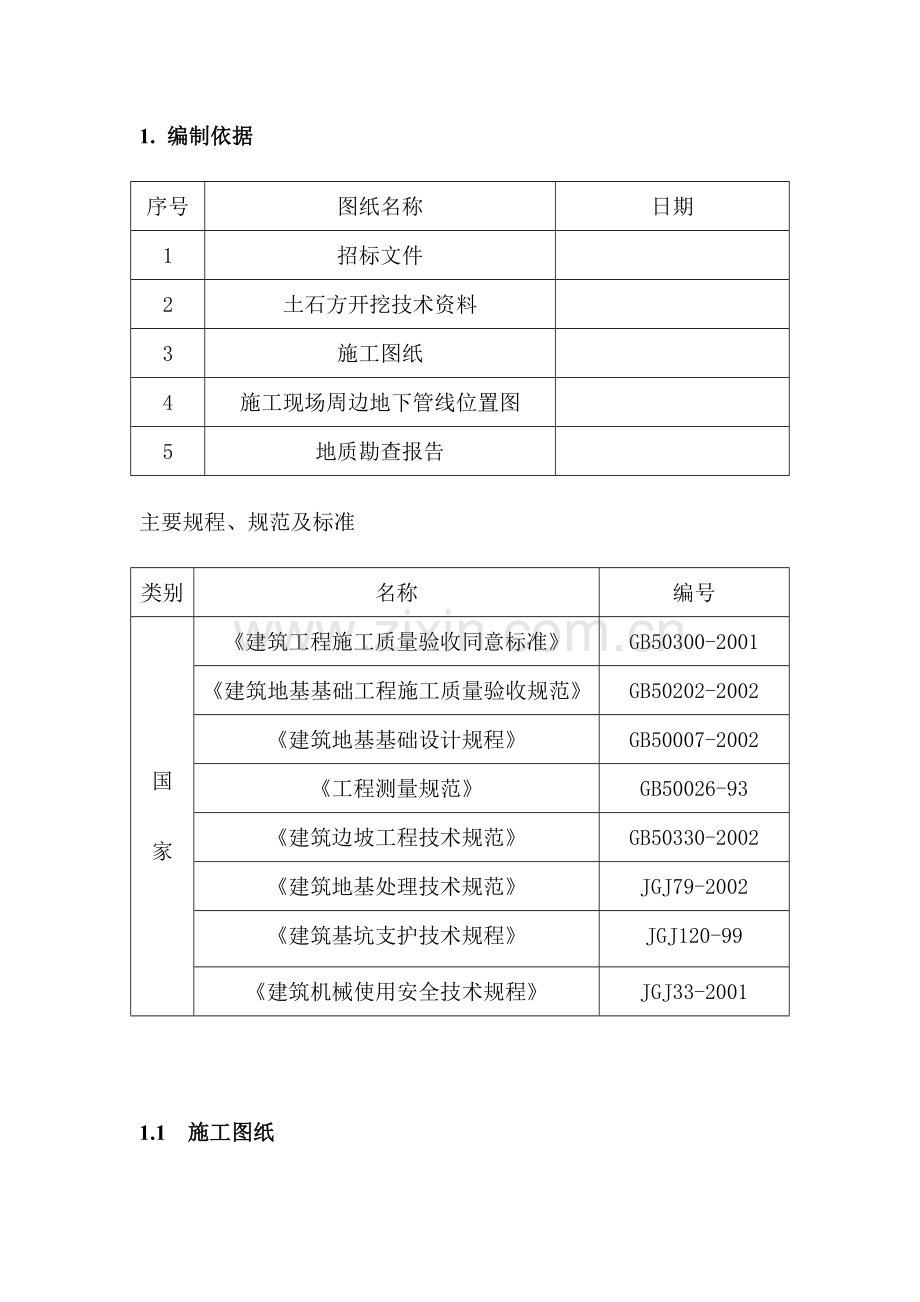

1. 编制依据
序号
图纸名称
日期
1
招标文件

2
土石方开挖技术资料

3
施工图纸

4
施工现场周边地下管线位置图

5
地质勘查报告

主要规程、规范及标准
类别
名称
编号

国
家
《建筑工程施工质量验收同意标准》
GB50300-2001
《建筑地基基础工程施工质量验收规范》
GB50202-2002
《建筑地基基础设计规程》
GB50007-2002
《工程测量规范》
GB50026-93
《建筑边坡工程技术规范》
GB50330-2002
《建筑地基处理技术规范》
JGJ79-2002
《建筑基坑支护技术规程》
JGJ120-99
《建筑机械使用安全技术规程》
JGJ33-2001

1.1 施工图纸

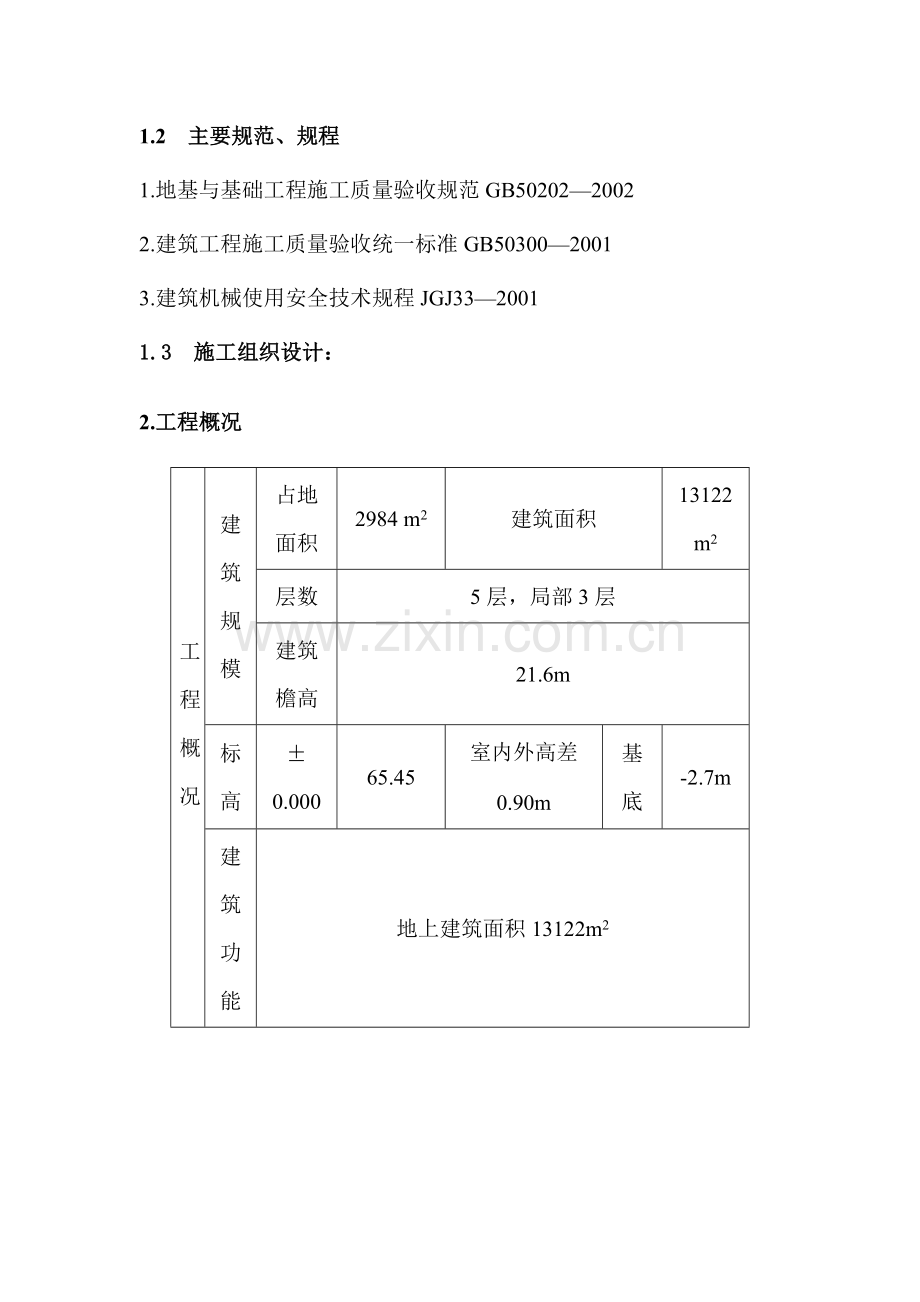

1.2 主要规范、规程
1.地基与基础工程施工质量验收规范GB50202—2002
2.建筑工程施工质量验收统一标准GB50300—2001
3.建筑机械使用安全技术规程JGJ33—2001
1.3 施工组织设计：
2.工程概况
工程概况
建筑规模
占地面积
2984 m2
建筑面积
13122m2
层数
5层，局部3层
建筑檐高
21.6m
标高
±0.000
65.45
室内外高差
0.90m
基底
-2.7m
建筑功能
地上建筑面积13122m2
结构类型
框架
基础形式
独立柱基础
根据现场场地及施工安排，基坑四周均采用放坡，坡度为1∶0.75，边坡采用自然放坡。土方开挖采用机械大开挖，人工配合清除基底预留土层。机械挖土方量4480m³，人工挖土方量895m3
3.施工部署
根据降水观测情况，满足开挖条件后，开始按由西向东的行走方向开挖。采用二台WY160型反铲挖土机，5辆翻斗运土车，具体步骤如下：
测量放线→基坑开挖→放桩位线→CFG桩施工→剔除桩头→桩头及土方外运→褥垫层挖土→褥垫层施工
4.操作工艺
4.1 土方开挖工程
4.1.1 将甲方给定的建筑标高引测入厂区内，引测位置应无车辆通行，并保证不被扰动。本工程采用全站仪将建筑物的控制桩已引测到建筑物外围3m处。并用混凝土浇筑，防止被破坏；用白灰洒出轴线及独立基坑的位置，标高点由给定的控制点引测到建筑物外围的电线杆上，并在建筑物内南北向每75m设置临时标高点，以用于控制挖土深度。
4.1.2 本工程采用反铲式挖掘机与人工相配合的方式进行基坑开挖，挖掘机2台，预留人工清理厚度200mm。开挖方向由二区（北侧）和三区（北侧）开始向南推进，南北向完成后，两台机械同时向一区相向开挖。设专人用水准仪进行挖土深度控制，随挖随测，同时对基坑外边线随挖随修，确保基坑一次成型，避免超挖与二次挖土。人工挖土时，应设专人指挥，使用铁锹逐一清理，同时用水准仪检测标高。土方开挖过程中，要加强对边坡的监测，若边坡桩出现异常变形时，立即停止开挖，并采取措施；对边坡进行加固，基坑开挖出的土方堆在基坑四个角处，避免将轴线掩埋，保证轴线间的通视；基坑开挖至设计标高后通知监理单位检查槽底标高。
4.1.3 在基础槽底按设计图纸的桩位布置图放线，进行CFG桩施工。
4.1.4 CFG桩施工完成后将剔凿下的桩头和余土外运。
4.1.5 余土外运后按桩位向两边各增加500mm人工挖褥垫层土方或用小钩机挖褥垫层土方，因褥垫层土方较少，不在外运，直接放置在槽底取平。
5.土方开挖工程质量验收标准
项次
项目
允许偏差（mm）
检验方法
1
标高
+0
用水平仪检查
2
长度、宽度
-50
用经纬仪 、拉线和尺量检查
3
边坡偏陡
不允许
观察或用坡度尺检查
6. 成品保护
6.1 对定位标准桩、轴线引桩、标准水准点等，在挖土时不得碰撞，也不得坐在控制桩上的休息。并经常测量和校核其平面位置、水平标高和边坡坡度。定位标准桩和标准水准点，也要定期复测检查。
6.2 施工中发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工方应进行自行检查，对基坑深度，长度尺寸及放坡进行检查，合格后报监理及甲方会同地勘、设计等部门对基坑验收，合格后方进行下道工序。
7. 安全管理及防护技术措施
按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。现场成立安全管理领导小组，工地设专职安全员，由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。
场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语，各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置处，符合OHSAS18001标准。
6.1.1 基坑的防护
6.1.1.1 土方开挖要探明地下管网，防止发生意外事故。
6.1.1.2 在距基坑边0.6m周围用φ48钢管设置两道护身栏杆，立杆间距4m，高出自然地坪1.8m，埋深0.8m。基坑施工期间设警示牌，夜间加设红色灯标志。
6.1.2 基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。
6.1.3 坑下人员休息要远离基坑边及放坡处，以防不慎。
6.1.4 施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。

土方施工方案

工程名称： 综合办公楼

编 制： 郭 怀 山

审 核： 郑 春 路

批 准： 牛 长 治

北京城通建筑工程管理有限公司
2012年03月10日
