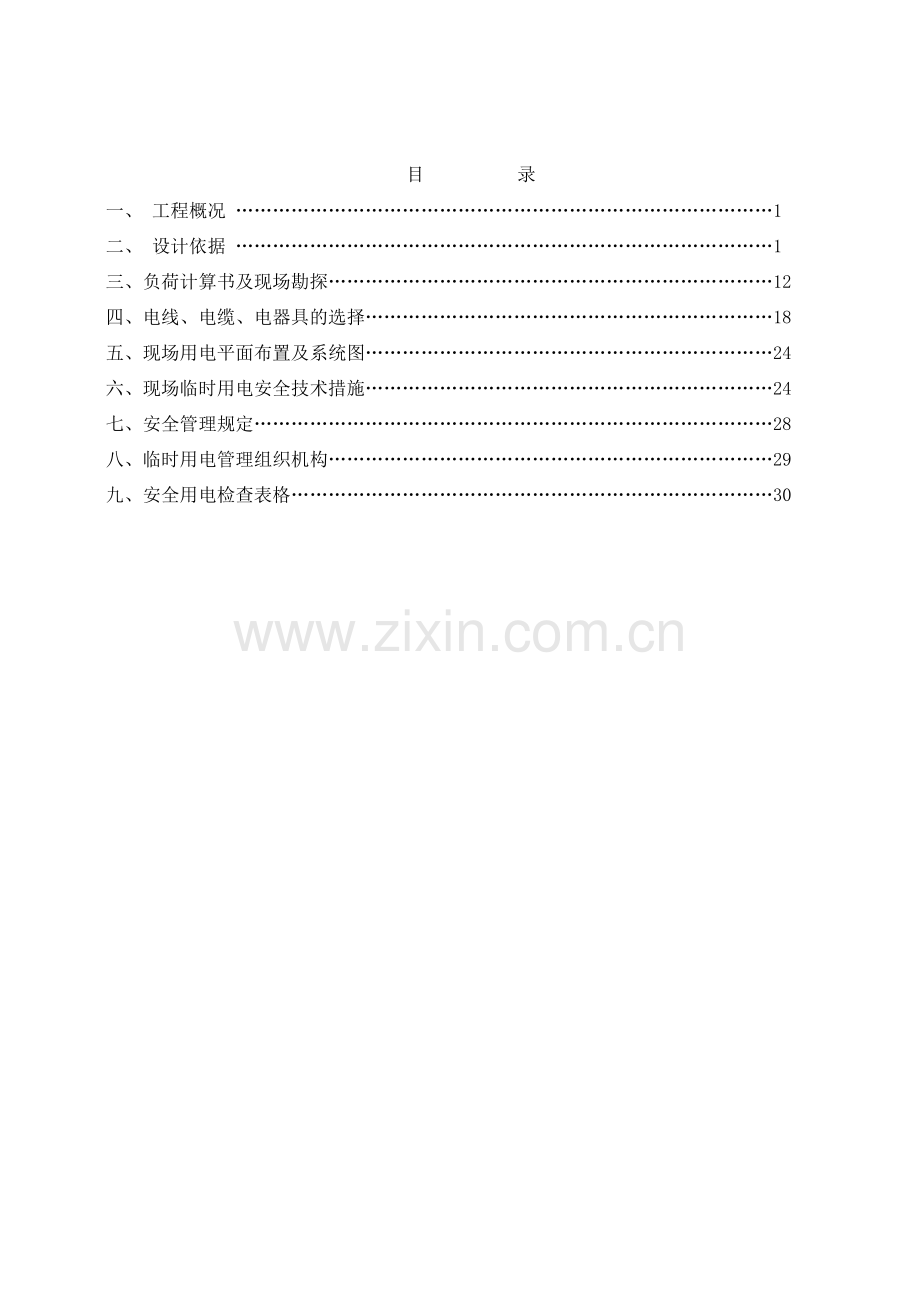

目 录
一、 工程概况 ……………………………………………………………………………1
二、 设计依据 ……………………………………………………………………………1
三、负荷计算书及现场勘探………………………………………………………………12
四、电线、电缆、电器具的选择…………………………………………………………18
五、现场用电平面布置及系统图…………………………………………………………24
六、现场临时用电安全技术措施…………………………………………………………24
七、安全管理规定…………………………………………………………………………28
八、临时用电管理组织机构………………………………………………………………29
九、安全用电检查表格……………………………………………………………………30

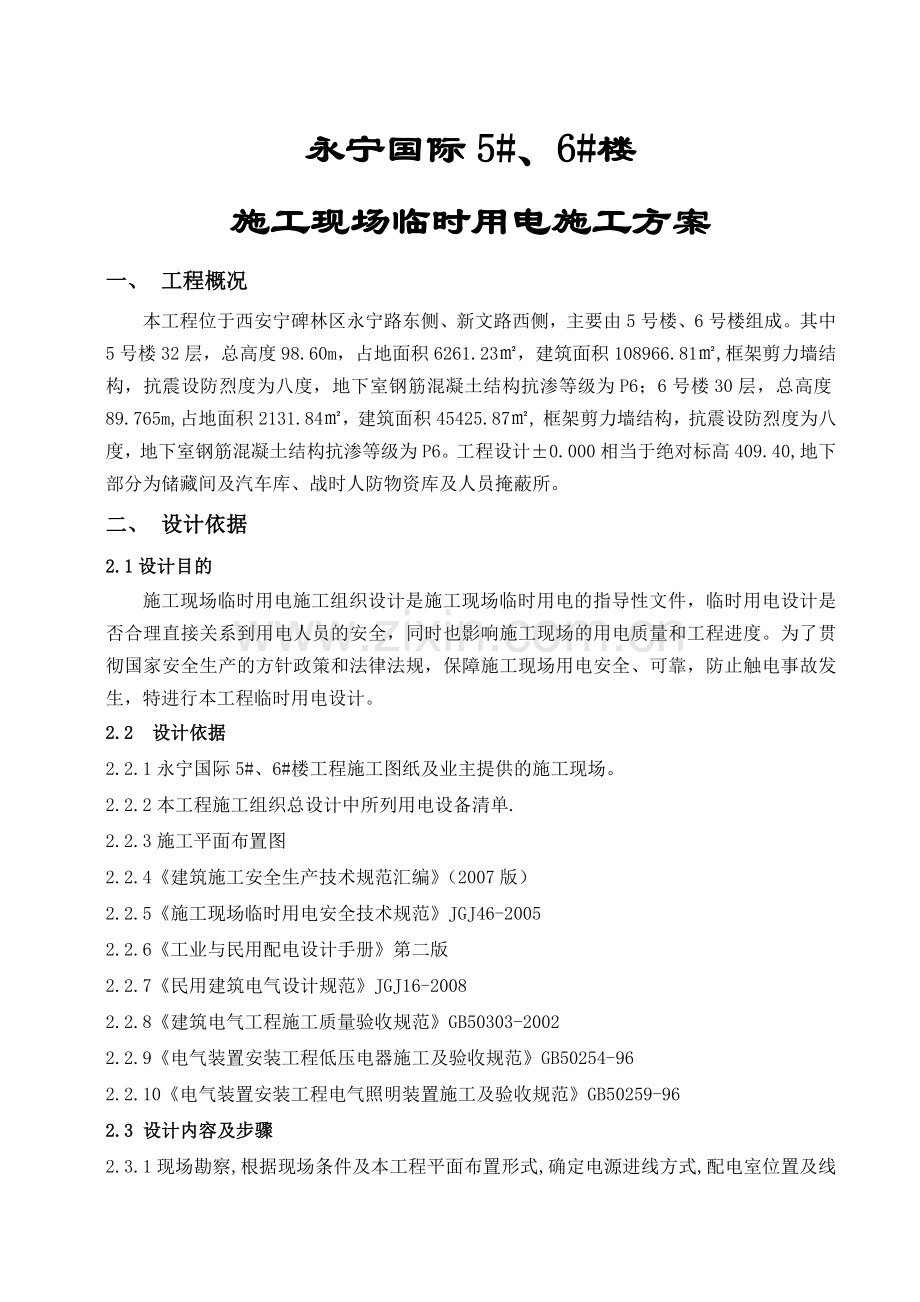

永宁国际5#、6#楼 施工现场临时用电施工方案
一、 工程概况
本工程位于西安宁碑林区永宁路东侧、新文路西侧，主要由5号楼、6号楼组成。其中5号楼32层，总高度98.60m，占地面积6261.23㎡，建筑面积108966.81㎡,框架剪力墙结构，抗震设防烈度为八度，地下室钢筋混凝土结构抗渗等级为P6；6号楼30层，总高度89.765m,占地面积2131.84㎡，建筑面积45425.87㎡, 框架剪力墙结构，抗震设防烈度为八度，地下室钢筋混凝土结构抗渗等级为P6。工程设计±0.000相当于绝对标高409.40,地下部分为储藏间及汽车库、战时人防物资库及人员掩蔽所。
二、 设计依据
2.1设计目的
施工现场临时用电施工组织设计是施工现场临时用电的指导性文件，临时用电设计是否合理直接关系到用电人员的安全，同时也影响施工现场的用电质量和工程进度。为了贯彻国家安全生产的方针政策和法律法规，保障施工现场用电安全、可靠，防止触电事故发生，特进行本工程临时用电设计。
2.2 设计依据
2.2.1永宁国际5#、6#楼工程施工图纸及业主提供的施工现场。
2.2.2本工程施工组织总设计中所列用电设备清单.
2.2.3施工平面布置图
2.2.4《建筑施工安全生产技术规范汇编》（2007版）
2.2.5《施工现场临时用电安全技术规范》JGJ46-2005
2.2.6《工业与民用配电设计手册》第二版
2.2.7《民用建筑电气设计规范》JGJ16-2008
2.2.8《建筑电气工程施工质量验收规范》GB50303-2002
2.2.9《电气装置安装工程低压电器施工及验收规范》GB50254-96
2.2.10《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
2.3 设计内容及步骤
2.3.1现场勘察,根据现场条件及本工程平面布置形式,确定电源进线方式,配电室位置及线路走向.
2.3.2划分用电设备组进行负荷计算.
2.3.3导线截面,电器的选择.
2.3.4绘制电气平面、系统图.
2.3.5制定安全用电技术措施和防火措施.
2.4初步设计
2.4.1本施工组织设计涵盖范围：变压器变电后低压配电线路的设置、管理及高压变电设备的防护，主要是基础施工用电、主体施工用电、装修施工用电的电缆敷设、电气开关的选择、布置、使用、维修和管理。
2.4.2本工程施工供电系统采用三相五线制，三级配电、两级保护，TN-S系统。其中一级保护要求首端漏电不小于30mA/s，主要保护总配电箱至分配电箱电缆漏电，漏电动作时间不大于0.2s。开关箱和流动配电箱漏电不大于30mA，漏电动作时间不大于0.1s。
2.4.3为保证现场施工用电达到规范化管理，结合现场实际情况，本工程在配电程序上采用二次配电措施，分阶段解决供电需求。
1) 桩基础施工阶段，从总配电柜用一条16mm2五芯电缆沿基坑东、南引入南侧配电箱以满足桩基础施工阶段的施工用电。
2) 主体施工阶段，敷设两条120mm2五芯电缆，引至我一级配电室。从一级配电室引出三条电缆分别引向塔吊附近、施工电梯，木工加工棚及钢筋加工棚；电缆沟挖60cm深，30cm宽，电缆上下均匀铺设50mm细砂并覆盖砖保护层，穿过道路的电缆外加钢管后埋入地下。
3) 场区主要电缆分布
根据施工现场的实际情况，本工程临时用电结合现场施工的各个阶段分二次对本工程临时用电缆进行分布：人工挖孔桩及基础阶段，主体和安装阶段。
人工挖孔桩及基础阶段由总配电箱按2条干线引向二级配电箱和开关箱.该2条干线分别供钢筋加工场、施工现场机械和办公室用电。其中钢筋加工车间配备一条95mm2五芯电缆，施工现场机械配备一条70mm2五芯电缆。
主体和安装阶段由总配电箱按3条干线分别供木工房、钢筋加工场、混凝土搅拌站、塔吊、施工电梯、办公区。其中塔式起重机供电采用一条16mm2五芯电缆引出，供塔式起重机使用。
电缆干线均埋地敷设，埋深0.6mm，电缆上下均匀铺设50mm厚细砂，然后覆盖砖保护层。
各施工段分别按照施工需求平均分布2个三级配电箱。
建筑物内垂直电缆敷设根据楼层布局充分利用风道、电梯井、强弱电管井敷设，并尽量靠近负荷中心；水平电缆敷设沿墙或门口固定，最大弧垂距地不小于2.4m，垂直电缆每楼层固定一次。
根据施工现场的用电布置方式，业主提供的现场状况，本次用电线路主干线拟采用电力电缆直埋方式配置，所有穿越施工道路处加装钢套管用以保护，在各分配电处采用电缆埋地敷设。
2.4.2从配电变压器采用电力电缆直埋引到配电房内的总配电柜，根据建设部JGJ46《施工现场临时用电安全技术规范》要求，施工配电变压器采用低压侧中性点直接接地的TN-S保护接零系统。从总配电柜开始所有线路、设备一律采用三相五线制、单相三线制接零保护形式，以三级配电两级保护的方式运行。总配电柜设过热、过流、及漏电保护，分配电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。所有从配电房引出的配电电缆均在保护零线末端设置重复接地，保护零线一律采用黄、绿双色线，干线截面不小于16mm2 ，支线截面不小于2.5 mm2，黄、绿双色线严禁用作相线。
三、负荷计算和电流计算
1、主要施工机具用电量表
根据工程进度及施工需要，所使用机械功率统计如下：
序号
名 称
规 格
功 率
（KW）
数 量
总 功 率
（KW）
需用系数
有效功率
1
塔式起重机
QTZ-80
56
3
168
0.6
100.8
`
施工电梯
SCD200/200D
30
2
60
0.6
36
3
混凝土输送泵
HBT-80
110
1
110
0.6
66
4
砂浆搅拌机
UJ-350
10
2
20
0.6
12
5
蛙式打夯机
HW-60
3
2
6
0.6
3.6
6
插入式振动器
ZX70
2
10
20
0.6
12
7
平板式振动器
ZBB11
3
4
12
0.6
7.2
8
加 压 泵

5
2
10
0.6
6
9
闪光对焊机

100
1
100
0.6
60
10
交流电焊机
BX3-300
30
10
300
0.6
180
11
钢筋调直机
LZ150-∮5-11
3
2
6
0.6
3.6
12
钢筋切断机
QJ40-1
7
2
14
0.6
8.4
13
钢筋弯曲机
WJ40
5
2
10
0.6
6
14
螺纹套丝机
TS40
3
4
12
0.6
7.2
15
木 工 圆 锯
MJ114
3
2
6
0.6
3.6
16
木 工 压 刨
MTB2-80
8
2
16
0.6
9.6
17
潜 水 泵
QY-25
5
3
15
0.6
8
18
安装套丝机
TQ-3
3
6
18
0.6
10.8
19
试 压 泵
3D5
2
2
4
0.6
2.4
20
自动切割机
SC25
10
10
100
0.6
60
21
台 钻
∮25
2
2
4
0.6
2.4
22
塔 吊 镝 灯

3.5
4
14
1
14
23
碘 钨 灯

1
20
20
0.8
16
2、各用电设备电流计算
1) 塔式起重机
根据现场施工要求，现场设3台塔式起重机,其中六号楼一台，五号楼两台，均为QTZ-80，额定功率为56KW，总功率为168KW。
三台QTZ-80塔式起重机各设一个配电箱，电源从总配电柜引来，因为该设备电流较大，按导线允许电流选择导线。
I=kP/U×cosφ
=0.6×168×1000/1.732×380×0.75
=204A
查《建筑施工手册》第四版，塑料绝缘导线在空气中敷设长期连续100％负载下的载流量，表27－3－2，选用YJV-1KV-4×70+1×35mm2铜芯电缆，载流量210A ，满足要求。
2) 砼搅拌站及前台浇筑设备
现场设置有二台UJ-350强制式搅拌机，单台功率10KW。前台施工设一台混凝土布料机，功率6.6KW。现场设物料提升机两台，单台功7.5KW。一台砼输送泵，额定功率110KW，额定功率共计 151.6 KW
I=kP/（×cosφ）
=0.7×151.6×1000/（1.732×380×0.75）
=215A
查《建筑施工手册》第四版，塑料绝缘导线在空气中敷设长期连续100％负载下的载流量，表27-3-2，选用YJV-1KV-4×95+1×50 mm2铜芯电缆，载流量260A ，满足要求。
3) 钢筋加工车间
钢筋加工厂设有闪光对焊机一台，额定功率100KW，钢筋弯曲机2台，单台功率5KW，钢筋切断机2台，单台功率为7KW。额定功率共计124KW,设一个配电箱，电源从总配电柜引来。
I=kP/（×cosφ）
=0.7×136×1000/(1.732×380×0.75）
=192.8A
由《建筑施工手册》第四版，塑料绝缘导线在空气中敷设长期连续100％负载下的载流量，表27-3-2，选用YJV-1KV-4×70+1×35 mm2铜芯电缆，载流量210A ，满足要求。
4) 生活区用电负载有：
序号
名 称
规 格
功 率
（KW）
数 量
总 功 率
（KW）
需用系数
有效功率
1
三相热水器
Zk-90
9
1
9
0.6
5.4
2
三相蒸饭机

12
1
12
0.6
7.2
3
空调

1.5
20
30
0.6
18
4
照明

0.05
100
5
0.8
4
5
两相热水器

2
3
6
0.6
3.6
6
电饭锅

3
1
3
0.6
1.8
7
电冰箱

2
1
2
0.8
1.6
8
电炒锅

2
1
2
0．6
1.2
9
电脑

0.5
10
5
0．8
4
10
饮水机

1
10
5
0．8
4
11
打印机

3
1
3
0．8
2.4
用电荷载计算如下：
P＝1.05/(K1ΣP1/cosψ+K2ΣP2＋K3ΣP3＋K4ΣP4)
其中：P－－为供电设备总需容量（KW）
ΣP1－－电动机械额定功率（KW）
ΣP2－－电阻加热设备额定功率（KW）
ΣP3－－室内照明容量（KW）
ΣP4－－室内办公设备容量（KW）
K1＝0.6，K2＝0.6，K3＝0.8，K4＝1，cosΦ=0.75
K1ΣP1=5.4+7.2+18=30.6KW
K2ΣP2=3.6+1.8+1.6+1.2=8.2KW
K3ΣP3=4KW
K4ΣP4=1.6+4+4+2.4+1.6=13.6KW
P=1.05×(30.6/0.75+8.2+4+13.6)=66.6KW
现场电机总功率用电荷载计算如下：
P＝1.05/(K1ΣP1/cosψ+K2ΣP2＋K3ΣP3＋K4ΣP4)
其中：P－－为供电设备总需容量（KW）
ΣP1－－电动机械额定功率（KW）
ΣP2－－电焊机额定功率（KW）
ΣP3－－室内照明容量（KW）
ΣP4－－室外照明容量（KW）
K1＝0.6，K2＝0.6，K3＝0.8，K4＝1，cosΦ=0.75
K1ΣP1=100.8+36+66+12+3.6+12+7.2+6+3.6+8.4+6+7.2+3.6 +9.6+8+10.8+2.4+60+2.4=365.6KW
K2ΣP2=180+60=240KW
K3ΣP3=16KW
K4ΣP4=14KW
P=1.05×(365.6/0.75+240+16+14)
=757.46KW
3、总负荷计算
P=757.46+66.6=824 KVA
计算后得知，需要变压器1250 KVA一台
4、总电流计算
I=P/（1.732x380）=824/（1.732X0.38）=1252A
5、变压器及干线电缆的选择
根据计算的总视在功率为824KVA，总计算电流为1252A。
根据电缆的安全载流量及建筑施工现场临时用电安全技术规范中的橡皮绝缘电力电缆载流量表，结合现场实际情况选用120 mm2五芯铜线电缆引至现场总箱内。
6、各线路的电缆选择
同样根据电缆的安全载流量及建筑施工现场临时用电安全技术规范中的橡皮绝缘电力电缆载流量表选择各配电线路的电线截面，同时考虑到节约投资，充分利用现场已有的电缆，来选择各配电回路的电缆截面。具体电缆的配备在施工各阶段，不同的用电设备进场后再进行计算，并根据实际情况选择的电缆截面。
四、技术措施
1、防雷与接地
所有电气设备的金属外壳与PE保护线连接，专用保护接力零线由工作接地线、配电室的第一级漏电保护器电源侧的零线引出，施工现场的所有电气设备在正常情况下不带电的外露部分，应作保护接零，包括以下五个部分：
1) 电机、变压器、电器、照明器具、手持电动工具的金属外壳。
2) 电气设备传动装置的金属部件。
3) 配电屏与控制屏的金属框架。
4) 室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
5) 电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。
保护接零不得装设开关或熔断器。保护接零的截面不小于0.5倍相线，采用多股铜线，不准使用独股铝线。保护零线采用五芯线从变压器中心点开始至总箱-分箱-开关箱到各种机械设备连通。保护零线采用绿黄双色线；保护零不准与工作零混用，保证工作零、保护零分别使用；严禁通过工作电流。做防雷接地的电气设备，如外用电梯、外架、塔吊接地体，制作独立的接地装置，接地体采用Φ10圆钢，接地电阻值不大于30Ω。本工程每个总配电箱处必须同时作重复接地设置∠40X4角钢接地体，埋深0.8米，PE接地电阻值不大于10Ω。在总配电箱、每一重复接地装置的接地电阻值不大于10Ω。
2、安全电压
在地下室、楼梯间、电梯井内的照明，采用36V安全照明电压，在潮湿环境使用24V安全电压，在特别潮湿环境条件下或金属容器内工作采用12V安全照明电压。
3、施工用电设备的配置
本工程使用的配电箱及开关箱为安全监督站的省推荐产品或半成品，产品要有准用证、合格证、推荐证；固定式配电箱箱底距地垂直距离为1.4-1.6M，箱内的连接采用绝缘导线，工作零接线端子与保护零线接线端子分设；保护零线做好几处重复接地；箱体外壳与开关接地钢板保护零线，保护线通过接线端子板连接。配电箱设在室外，上门上锁，做到防雨防尘，箱内无杂物，箱体周围有足够两人同时工作的空间通道，四周无垃圾，无材料堆放。
配电系统设置室外防水总配电箱、分配电箱和开关箱及流动配电箱，开关箱与分配电箱距离不超过30m，开关箱至用电设备的水平距离不超过3m。
照明线路设在各级配电箱的右侧，动力开关上侧引入，照明线路不得和动力线路混合使用空开。
配电箱、开关箱中导线的进出线口应设在箱体的下底面，严禁设在箱体的上面、侧面、后面或箱门处。
配电箱制作由加工厂完成，现场电工只负责保管和使用，不得随意改动。
配电箱、开关箱应装设在干燥、通气及常温场所，不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。
4、漏电保护器设置
漏电保护器装设在配电箱电流隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
漏电保护器选用泄露电流型，开关箱动作电流不大于30mA，总配电箱漏电动作电流不小于300mA，额定漏电动作时间小于0.1s。
选择的漏电保护器必须具备过负荷和短路保护功能。
漏电保护器的接线方法：（TN-S系统）

使用于特别潮湿和有腐蚀介质场所的漏电保护器采用防溅型产品，其额定漏电动作电流不大于15mA，额定漏电动作时间应小于0.1s。
漏电保护器必须按产品说明书安装使用，对搁置已久，重新使用和连续使用一个月的漏电保护器，要认真检查后方可使用，发现问题及时送加工厂更换。
手动开关电器不许用于直接控制照明电路和容量不大于5.5KW的动力电路，容量大于5.5KW的动力电路采用自动开关电器。
5、施工用电设备的安装
配电箱、开关箱内的电器安装在绝缘板上，然后整体紧固在箱体内。电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面，导线接头不得松动，不得有外漏带电部分。
各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座外壳等必须做保护接零，保护零线应经过接线端子连接。
配电箱后面的排线需排列整齐，绑扎成束，并固定在盘板后，引出及引入的导线应加护套分路成束并做防水弯或留出适当余度，以便检修。移动箱的进、出线必须用橡皮绝缘电缆。
导线剥削处不应伤线芯和过长，导线压头牢固可靠，多股线不应盘圈压接，应加装压线端子。
6、电气设备的管理与维护
施工现场的所有配电箱、开关箱应每月进行四次检查和维修。检查、维修人员必须是专业电工。检查、维修时，必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。
检查、维修配电箱、开关箱时必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
配电箱内盘面上应标明各回路名称、用途，同时要做出分路标记。
总、分配电箱应配锁，配电箱和开关箱应指定专人负责。
各种配电箱内不允许设置任何杂物，并应保持清洁，不得挂接其他临时用电设备。
施工现场内的临时用电的安装和维修或拆除必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工作业。
所有配电箱、开关箱在使用过程中必须按以下操作顺序：
送电：总配电箱-分配电箱-开关箱。
停电：开关箱-分配电箱-总配电箱。电气故障的紧急情况除外。
施工现场停止作业1h以上，应将动力开关箱断电上锁。
用电人员应做到：
掌握安全用电基本知识和所有设备的性能。
使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施是否完好，严禁设备带“病”运转。
停用的设备必须拉闸断电，锁好开关箱。
负责保护所用设备的负荷载、保护零线和开关箱，发现问题，及时报告解决。
搬迁或移动用电器，必须经电工切断电源并做妥善处理后进行。
7、施工现场的电缆线路
电缆线路采用穿管埋地敷设，严禁沿地面明设。
电缆在室外、道路侧直接埋地敷设的深度不小于0.6m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
进楼层电缆垂直敷设位置沿电梯井壁，固定点每楼层不少于一点，水平敷设沿墙或门口固定，最大弧度距地不得小于2.4m。
室内导线敷设及照明装置采用绝缘铜线，低压采用10mm2绝缘铜线，用塑料夹敷设，手把灯用绝缘铜线，手持电动工具必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。
埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并远离易燃、易腐蚀得场所，接头应牢国可靠。并做好绝缘包扎，保持绝缘强度，不得承受张力。
金属外壳的灯具必须做保护接零，见下图：

室外灯具距离地面不得小于3m，室内灯具距离地面不低于2.4m。
螺口灯头及接地线必须符合下列要求：
1) 相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。
2) 灯头的绝缘外壳不得有损伤和漏电。
各种用电设备、灯具的相线必须经开关控制不得将相线直接引入灯具。
严禁将插座与开关靠近装设，严禁在床头上装设开关。
五、施工用电组织管理
1、施工用电组织管理
1) 用电管理规定
本施工用电组织设计只负责甲方变压器负荷开关下方施工用电系统，项目电工只负责变压器一次供电系统值班和正常运转的使用权，发现问题及时报甲方及供电局检修，项目电工不得动用一切高压电气设备和高压维修工具。
本用电组织设计用电量不包括工程正式供电。
现场用电由项目总工李凯编制交底，项目经理朱振权、项目执行经理曹伟、项目生产经理丁振负责管理、安全员胡银闽负责指导，现场电工班长负责使用。
建立技术交底制度，本组织设计编写未尽之处由现场工长做详细安全技术交底，电气工程师向专业电工、各类用电人员介绍临时用电组织设计和安全技术措施的总体意图、技术内容和注意事项，并应在技术交底文字中履行交底和被交底人的签字手续，注明交底日期。
建立安全检测制度、从临时用电、送电开始，对临时用电工程进行检测，主要内容是：接地用阻值、电气设备绝缘电阻值、漏电保护器（每月四次）动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
建立电气维修制度，加强日常的定期维修工作，及时发现和清楚隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
建立电气拆除制度，建筑工程竣工后，施工用电拆除工作应有统一的组织和指挥，并规定拆除时间、人员、程序、方法、注意事项和防护措施。
建立安全用电责任制，对临时用电各部位的操作责任、维修分片、分块、电箱分人、设备分机落实责任到人头，并辅助必要的奖惩。
安全技术档案具备以下管理资料：
临时用电施工组织设计；
修改临时用电施工组织设计；
安全技术交底；
检查验收表（电缆线路、配电、接地体、照明线路、接零）
电气设备的试、检验凭单、调试记录和隐蔽记录；
接地电阻测试记录表；
定期检（复）查记录；
维修记录；
电工值班记录；
配电房配备高低压维修工具一套，以备临时使用。
2) 电箱管理规定
非电工人员，严禁乱用电气设备。
操作人员使用各种电气设备时，必须认真执行安全操作过程，并服从电工的安全技术指导。
任何单位、任何人不得指派无电工操作证人员进行电气设备的安装、维修工作，更不准强令电工违章作业。
专业电工有权制止一切违章用电行为，有权向安全部门报告。
电箱安装就位后，经验收合格后方可使用。
2、配电装置维修管理规定
进行维修前必须将前一级电源开关分闸断电，并悬挂停电标志牌，然后用电笔检查确认被维修装置断电后，方可进行维修。
维修时必须二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。
维修人员必须是熟悉配电装置的专业电工，使用绝缘工具，佩戴劳保用品。
更换电器必须与原规格一致，禁止使用不合格的代替品，如因条件限制，电气元件的更换必须经电工工长的同意。
维修结束后应脱离配电装置，然后由电源侧开始逐级盒闸通电，用验电器确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关上悬挂的停电标志。
3、电气安全生产管理制度
开工前，必须编制施工用电方案，并向电工进行全面的安全技术交底。
项目经理部应有专人管理暂设电气工程、线路，设备安装后进行验收，合格后方可送电。
安装、维护暂设电气设备，必须严格执行《建筑市政施工暂设电气用电管理规定》。
对施工用电设备必须定期进行检查，各种检查应记录齐全。
现场使用手持电动工具及移动设备，必须安装漏电保护装置。
施工现场的电闸，必须有箱、有门、有锁，一机一箱一闸，通过道路的电源线，必须穿管套，埋入土内，铁电闸箱要接零。
电工必须经过培训、考核，经有关部门发给合格证才能上岗作业，非电工严禁拆改电气设备。
任何人不得强行指令电工违章作业。
施工用电实行五线制，保证首尾端有漏电保护器。
分包使用电气设施必须编写用电计划和制定用电管理责任，同时签定总分包责任合同，划分用电责任，遵守总包用电规定。
4、电工操作规程
所有绝缘、检验工具应妥善保管，并应定期检查、校验。
现场施工用电高低压设备及线路，应按照施工设计及有关电气安全技术交底规程安装和架设。
线路上禁止带电负荷接电或断电，并禁止带电操作。
熔化焊锡、锡块，工具要干燥，防止暴溅。
有人触电立即切断电源，进行急救；电气着火，应立即将有关电源切断，若来不及断电应使用不导电的灭火剂如二氧化碳、1211、干粉和四氯化碳灭火剂或干砂灭火。
5、预防电气火灾措施
施工组织设计时根据设备用电量正确选择导线截面。
配电线路采用熔断器作短路保护时，熔体额定电流一定小于电缆允许载流量的2.5倍，并经常教育用电人员执行安全操作规程，避免作业不当造成火灾。
配电室的耐火等级要大于三级，室内配置灭火器，严格执行变压器的运行检修制度，现场中的电动机禁止超载使用，电机周围与易燃物间距要大于30cm。
施工现场内严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过75W的灯泡。
使用电焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备，电焊机要放在通风良好的地方。
施工现场的高大设备和有可能产生静电的设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
存放易燃气体、易燃物的仓库照明一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接应满足有关规定要求。
配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责，定期清扫。
施工现场建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
扑灭电气火灾注意事项：
1) 迅速切断电源，以免事态扩大。
2) 当电源因其他原因不能切断时，一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带电体应保持一定安全距离，必须穿戴绝缘用品。
3) 扑灭电气火灾时，要用1211干粉灭火剂，严禁使用导电灭火剂进行扑救。
6、触电急救措施
触电者脱离电源以后必须立即采取急救措施，只有在触电的危险性继续威胁着触电者或救护人员时，或该处不便于救护的情况下，才可将触电者转移到其他地方。
触电的急救措施，根据触电者的情况确定。如果是一度昏迷，但尚未失去知觉，则应使伤员在空气清闲、流通的地方静卧休息；如果是肺部暂时停止呼吸，心脏暂时停止跳动，或者肺部虽有呼吸，但是呼吸比较困难，这时必须毫不迟疑地采用人工呼吸和心脏按摩进行抢救，并在第一时间拨打120急救电话。
六、安全技术交底
1、安全用电自我防护技术交底
1) 施工现场用电人员应加强自我防护意识，特别是电动建筑机械的操作人员必须掌握安全用电的基本知识，以减少触电事故的发生，对现场中一些固定机械设备的防护和操作人员应进行以下交底：
2) 开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。
3) 开机前仔细检查电气设备的接零保护线端头有否松动，严禁赤手触摸一切带电绝缘导线。
4) 严格执行安全用电规范，凡一切属于电气维修安装的工作，必须由电工来操作严禁非电工进行电工作业。
2、电工安全技术交底
1) 电气操作员严格执行电工安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工器具要停止使用。
2) 电工人员严禁带电操作，线路上禁止带负荷接线，要正确使用电工工具。
3) 电气设备的金属外壳必须做接地或接零保护，在总箱、开关箱内必须安装漏电保护器，实行两级漏电保护。
4) 电气设备所用保险丝，禁止用其他金属丝代替，并且需与设备容量相匹配。
5) 施工现场严禁使用护套线，所用绝缘导线截面必须符合设计。
6) 电工必须持证上岗，操作时必须穿戴好各种绝缘防护用品，不得违章操作。
7) 当发生电气火灾时，应立即切断电源，用干砂灭火，或用干粉灭火器灭火，严禁使用导电的灭火剂灭火。
8) 凡移动式照明必须采用安全电压。
9) 施工现场临时用电施工，执行施工组织设计和安全操作规程。
3、塔式起重机安全技术交底
1) 塔式起重机应装置漏电保护器。
2) 塔式起重机必须做防雷接地，同一台电气设备的重复接地线与防雷接地可使用同一接地体，接地电阻值应取两者的最低值。
3) 塔式起重机的各种限位开关必须齐全有效，其供电电缆不得拖地行走。
4) 对于其中设备在每天工作前必须对各种行程开关进行空载检查，正常后方可使用。
5) 塔式起重机司机必须持证上岗。
4、焊接机械安全技术交底
1) 焊接机械应放置在防雨、通风良好的地方，严禁在有易燃易爆物品周围施焊。
2) 电焊机一次线长度应小于5m，一、二次防护齐全。
3) 焊接机械二次线选用YAS型橡皮绝缘护套铜芯多股软电缆。
4) 手柄和电缆线的绝缘良好。
5) 电焊应有二次降压保护装置。
6) 操作人员必须持证上岗，施焊人要有用火证和看护人，必须穿戴绝缘鞋和手套，使用护目镜。
5、手持电动工具用电安全技术交底
1、手持电动工具依据安全防护的要求分为I、II、Ⅲ类。
I类手持电动工具的额定电压超过50V，属于非安全电压，所以必须做接地或接零保护，同时还必须接漏电保护器以保安全。
Ⅱ类手持电动工具的额定电压超过50V，但它采用了双重绝缘或加强绝缘的附加安全措施，双重绝缘是除了工作绝缘外，还有一层独立的保护绝缘，当工作绝缘损坏时操作人员仍与带电体隔离，所以不会触电。II类手持电动工具可以不必做接地或接零保护，II类手持电动工具的铭牌上有一个“回”字。
Ⅲ类手持电动工具是采用安全电压的工具，它需要有一个隔离良好的双绕组变压器供电，变压器副边额定电压不超过50V，所以III类手持电动工具是不需要保护接地或接零的，但要安装漏电保护器。
手持电动工具的开关箱内必须安装隔离开关，短路保护，过负荷保护和漏电保护。
手持电动工具的负荷线，必须选择无接头的多股铜芯橡皮护套软电缆，其中绿、黄双色线任何情况下只能做保护零线。
施工现场优先选用II类手持电动工具，并应装设额定电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。
在狭窄场所施工，优先选用带隔离变压器的III类手持电动工具，如果选用II类手持电动工具必须装设防溅型的漏电保护器，把隔离变压器或漏电保护器装在狭窄场所外边并应设专人看护。
手持电动工具的负荷线应采用耐气候型的橡皮护套铜芯线，电缆不得有接头。
手持电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前要做空载检查，运转正常方可使用。
七、施工现场临时用电总平面布置图

根据用电设备的性质及平面布置方式，可分为以下八大类：

类别
名称
单机功率
数量
砼搅拌设备类
HTB-80混凝土输送泵
112KW
2
PZ-50平板振动器
1.5KW
4
Zx-50插入式振动棒
1.1KW
20
钢筋加工设备组
WJ40-1钢筋弯曲机
3KW
4
QJ40A钢筋切断机
4KW
4
GT6-14钢筋调直机
2.5KW
2
GYL-40直螺纹套丝机
4KW
6
GQH32对焊机
100KVA
2
砂浆搅拌组
CL200砂浆搅拌机
3.0KW
8
起重设备类
QTZ63塔吊
40.1KW
2
Sc200/200施工电梯
38KW
2
SZ150-1物料提升机
10KW
2
安装加工设备类
½～4″电动套丝机
2.8KW
2
TWG-Ⅱ滚槽机
0.75KW
2
TWQ-Ⅱ切管机
0.75KW
2
TWK-Ⅲ开孔机
0.55KW
2
ZQ4116台钻
0.37KW
2
￠400砂轮切割机
0.25KW
2
木加工机具
MJ104圆盘锯等
3KW
4
交流焊机类
BX2-500交流电焊机
50KVA
2
BX2-300交流电焊机
30KVA
2
其它类
HZD250打夯机
4KW
10
高压水泵
18.5KW
2
三、负荷计算书及现场勘探
3.1现场勘探:
3.1.1本工程所在施工现场范围内情况较复杂，各种管线较多，所以在开挖电缆沟槽时要特别小心，应采用人工开挖。
3.1.2现场拟采用三相五线制380V/220V低压供电，在进线柜内设计量设备，采用TN-S系统供电。
3.1.3根据施工现场及用电设备布置情况，干线及到各设备组全部采用电力电缆埋地敷设，穿越施工道路处加装钢套管用以保护。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级保护。
3.1.4按照《施工现场临时用电安全技术规范JGJ46-2005》规定编制施工组织设计，接地电阻R≤4Ω。
3.2负荷计算:
3.2.1 砼搅拌设备类
此类设备由于工程工序所需，两台混凝土输送泵，平板振动器及插入式振动器按同时使用考虑。
3.2.1.1 HTB-80混凝土输送泵 单机功率112KW 共计2台
查表可得KX =0.8 cosφ=0.8 tgθ=0.75
PjS=Kx.Pe=112×0.8=89.6 KW
QjS=PjS.tgθ=89.6×0.75=67.2 Kvar
IjS=Pjs/√3.Ue.cosφ=170.2 A
3.2.1.2 PZ-50平板振动器 单机功率1.5KW 共计4台
查表可得 KX =0.8 cosφ=0.8 tgθ=0.75
PjS=Kx.Pe=0.8×1.5=1.2 KW
Qjs=Pjs.tgθ=1.2×0.75=0.9 Kvar
Ijs=Pjs/√3.Ue.cosφ=2.3 A
3.2.1.3 Zx-50插入式振动器 单机功率1.1KW 共计20台
查表可得 KX =0.8 cosφ=0.8 tgθ=0.75
Pjs=Kx.Pe=0.8×1.1=0.88 KW
Qjs=Pjs.tgθ=0.88×0.75=0.66 Kvar
Ijs=Pjs/√3.Ue.cosφ=1.7 A
3.2.1.4砼搅拌设备类技术参数合计：
Pjs=89.6×2+1.2×4+0.88×20=201.6 KW
Qjs=67.2×2+0.9×4+0.66×20=151.2 Kvar
Sjs= √201.62+151.22= 252 KVA
IjS= Sjs/√3.Ue=252/1.732×0.38=382.88 A
3.2.2 钢筋加工类
3.2.2.1钢筋弯曲机 单机功率Pe=3 KW 共计4台
查表可得KX
