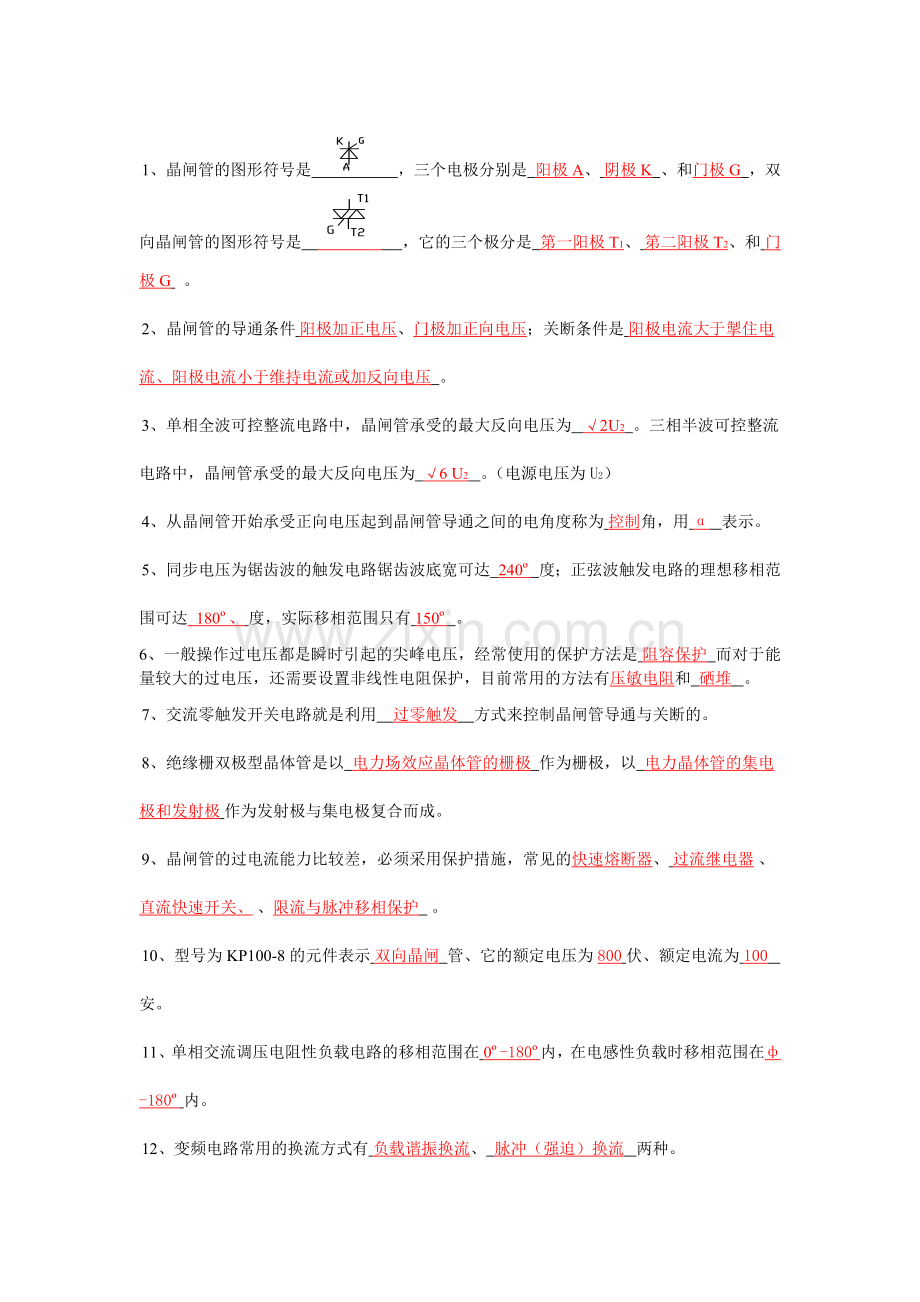

1、晶闸管的图形符号是          ，三个电极分别是  阳极A、 阴极K 、和门极G  ，双向晶闸管的图形符号是         ，它的三个极分是  第一阳极T1、 第二阳极T2、和 门极G   。
2、晶闸管的导通条件 阳极加正电压、门极加正向电压；关断条件是 阳极电流大于掣住电流、阳极电流小于维持电流或加反向电压 。
3、单相全波可控整流电路中，晶闸管承受的最大反向电压为   √2U2 。三相半波可控整流电路中，晶闸管承受的最大反向电压为  √6 U2   。（电源电压为U2）
4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角，用 α  表示。
5、同步电压为锯齿波的触发电路锯齿波底宽可达  240º  度；正弦波触发电路的理想移相范围可达 180º、 度，实际移相范围只有 150º 。
6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是 阻容保护 而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和  硒堆  。
7、交流零触发开关电路就是利用    过零触发   方式来控制晶闸管导通与关断的。
8、绝缘栅双极型晶体管是以  电力场效应晶体管的栅极 作为栅极，以  电力晶体管的集电极和发射极 作为发射极与集电极复合而成。
9、晶闸管的过电流能力比较差，必须采用保护措施，常见的快速熔断器、 过流继电器 、直流快速开关、 、限流与脉冲移相保护  。
10、型号为KP100-8的元件表示 双向晶闸 管、它的额定电压为800 伏、额定电流为 100   安。
11、单相交流调压电阻性负载电路的移相范围在 0º-180º内，在电感性负载时移相范围在ф-180º 内。
12、变频电路常用的换流方式有 负载谐振换流、  脉冲（强迫）换流  两种。

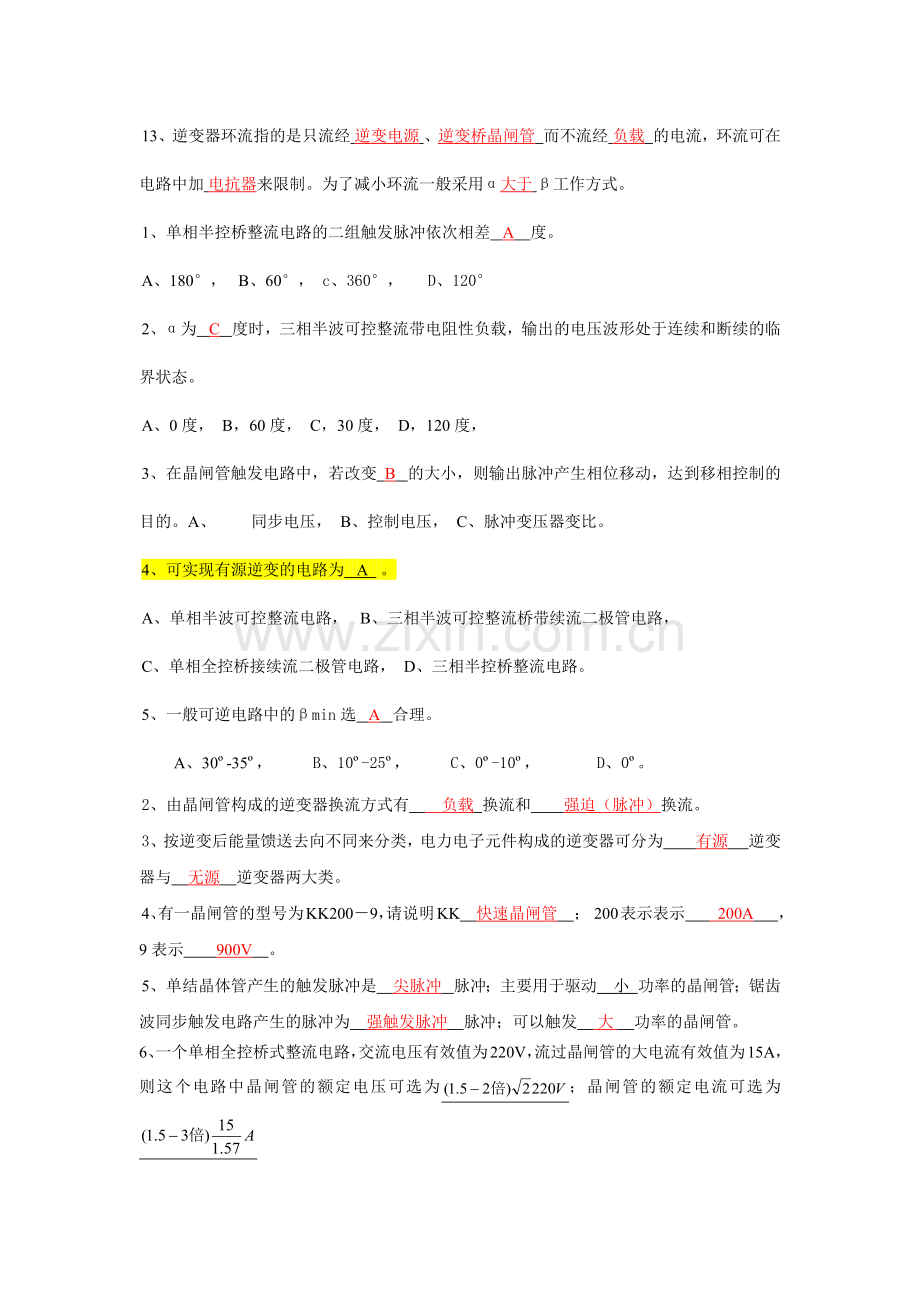

13、逆变器环流指的是只流经 逆变电源 、逆变桥晶闸管  而不流经 负载 的电流，环流可在电路中加 电抗器来限制。为了减小环流一般采用α大于 β工作方式。
1、单相半控桥整流电路的二组触发脉冲依次相差   A   度。
A、180°，  B、60°，  c、360°，  D、120°
2、α为   C  度时，三相半波可控整流带电阻性负载，输出的电压波形处于连续和断续的临界状态。
A、0度，  B，60度，  C，30度，  D，120度，
3、在晶闸管触发电路中，若改变  B  的大小，则输出脉冲产生相位移动，达到移相控制的目的。A、            同步电压，  B、控制电压，  C、脉冲变压器变比。
4、可实现有源逆变的电路为   A   。
A、单相半波可控整流电路，   B、三相半波可控整流桥带续流二极管电路，
C、单相全控桥接续流二极管电路，  D、三相半控桥整流电路。
5、一般可逆电路中的βmin选   A  合理。
        A、30º-35º，   B、10º-25º，   C、0º-10º，    D、0º。
2、由晶闸管构成的逆变器换流方式有  负载 换流和  强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为  有源  逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK　快速晶闸管　； 200表示表示　 200A　 ，9表示　　900V　。
5、单结晶体管产生的触发脉冲是    尖脉冲  脉冲；主要用于驱动　小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为　强触发脉冲　脉冲；可以触发     大    功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为；晶闸管的额定电流可选为
1、普通晶闸管的图形符号是             ，三个电极分别是 阳极A ，  阴极K 和   门极G    晶闸管的导通条件是  阳极加正电压，  阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通      ；关断条件是   当晶闸管阳极电流小于维持电流IH时，导通的晶闸管关断    。
2、可关断晶闸管的图形符号是        ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是           ；电力晶体管的图形符号是          ；
3、单相交流调压在电阻性负载电路的移相范围在  0º—180º 变化，在阻感性负载时移相范围在  φ—180º 变化。
4、变流电路的换流方式有     器件换流   、   电网换流  、   负载换流   、   强迫换流  等四种。
5、提高变流置的功率因数的常用方法有   减小触发角    、   增加整流相数    、   采用多组变流装置串联供电    、   设置补偿电容  。
6、绝缘栅双极型晶体管是以   电力场效应晶体管栅极为栅极  作为栅极，以    以电力晶体管集电极和发射极   作为发射极与集电极复合而成。
7、在电力晶闸管电路中，常用的过电流保护有   快速熔断器 ；    电路串电抗器 ； 过流时快速移相  ；和    直流快速开关 等几种。
8、晶闸管的换相重叠角与电路的  触发角α 、   变压器漏抗XB  、    平均电流Id   、   电源相电压U2   等到参数有关。
1、三相半波带电阻性负载时，α为（　C　）度时，可控整流输出的电压波形处于连续和断续的临界状态。
A、0度。B、60度。C、30度。D、120度。
2、在晶闸管触发电路中，改变(   B   ) 的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、       同步电压，B、控制电压，C、脉冲变压器变比。
3、能够实现有源逆变的电路为 (   B   ) 。
A、三相桥式全控整流电路，        B、三相半控桥整流电路，
C、单相全控桥接续流二极管电路，  D、单相半控桥整流电路。
4、下面哪种功能不属于变流的功能（　C　）
A、有源逆变　　　B、交流调压　　　C、变压器降压　　D、直流斩波
5、三相半波可控整流电路的自然换相点是(   B   )
A、交流相电压的过零点；
B、本相相电压与相邻相电压正、负半周的交点处；
C、比三相不控整流电路的自然换相点超前30°；
D、比三相不控整流电路的自然换相点滞后60°。
1.晶闸管导通的条件是（ ）。
A.阳极加正向电压，门极有正向脉冲
B.阳极加正向电压，门极有负向脉冲
C.阳极加反向电压，门极有正向脉冲
D.阳极加反向电压，门极有负向脉冲
2.单相半波可控整流电路，阻性负载，控制角α的最大移相范围是0°～（ ）。
A.90° B.120°
C.150° D.180°
3.单相桥式整流电路，电阻性负载，控制角α为（ ）时，整流输出电压为0。
A.0° B.90°
C.120° D.180°
4.三相全控桥式整流电路，控制角α为（ ）时，整流输出电压为最大值。
A.0° B.90°
C.120° D.180°
5.单相半波整流电路中，晶闸管可能承受的反向峰值电压为（ ）。
A.U2 B.U2 C.U2 D.U2
6.三相半波可控整流电路，电阻性负载，控制角α≤30°，每个周期内输出电压的平均值为
（ ）。
A.Ud=0.45U2COSα B.Ud=0.9Ｕ2COSα
C.Ud=1.17Ｕ2COSα D.Ud=2.34Ｕ2COSα
7.三相全控桥式整流电路，晶闸管可能承受的最大反向电压为（ ）。
A.U2 B.U2
C.U2 D.U2
8.三相桥式全控整流电路，在交流电源一个周期里，输出电压脉动（ ）次。
A.2 B.3
C.4 D.6
9.三相半波可控整流电路中三个晶闸管的触发脉冲相位互差（ ）。
A.60° B.90°
C.120° D.180°
10.串联谐振式逆变电路晶闸管的换流方式为（ ）。
A.器件换流 B.电网换流
C.负载换流 D.脉冲换流
11.集成触发电路中KC04集成电路芯片被称为（ ）。
A.集成移相触发器 B.六路双脉形成器
C.脉冲同步器 D.脉冲信号发生器
12.在线式不停电电源的供电质量（ ）后备式不停电电源的供电质量。
A.优于 B.不如
C.相当于 D.不一定优于
13.可关断晶闸管（GTO）是一种（ ）结构的半导体器件。
A.四层三端 B.五层三端
C.三层二端 D.三层三端
14.零开关PWM变换电路利用改变变换电路的（ ）来调控输出电压和输出功率。
A.开关频率 B.占空比
C.电压 D.电流
一、填空题(每小题1分，共14分)
1.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH。
2.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3.晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM________UBO。
4.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于________，设U2为相电压有效值。
5.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10.180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11.改变SPWM逆变器中的调制比，可以改变________的幅值。
12.为了利于功率晶体管的关断，驱动电流后沿应是________。
13.恒流驱动电路中抗饱和电路的主要作用是________。
14.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
二、单项选择题(每小题1分，共16分。从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。)
15.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为(      )
A.一次击穿          B.二次击穿          C.临界饱和        D.反向截止
16.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成(      )
A.大功率三极管                          B.逆阻型晶闸管
C.双向晶闸管                            D.可关断晶闸管
17.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是(      )
A.干扰信号                              B.触发电压信号
C.触发电流信号                          D.干扰信号和触发信号
18.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在(      )
A.导通状态          B.关断状态          C.饱和状态          D.不定
19.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是(      )
A.90°              B.120°             C.150°             D.180°
20.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为(      )
A. U2            B. U2          C.2U2           D. U2
21.单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为(      )
A. U2          B.2U2            C. U2               D. U2
22.单相全控桥式整流大电感负载电路中，控制角α的移相范围是(      )
A.0°～90°         B.0°～180°        C.90°～180°       D.180°～360°
23.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=(      )
A.π-α            B.π+α            C.π-δ-α            D.π+δ-α
24.对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关(      )
A.α、负载电流Id以及变压器漏抗XC      B.α以及负载电流Id
C.α和U2                              D.α、U2以及变压器漏抗XC
25.三相半波可控整流电路的自然换相点是(      )
A.交流相电压的过零点
B.本相相电压与相邻相电压正半周的交点处
C.比三相不控整流电路的自然换相点超前30°
D.比三相不控整流电路的自然换相点滞后60°
26.可在第一和第四象限工作的变流电路是(      )
A.三相半波可控变电流电路
B.单相半控桥
C.接有续流二极管的三相半控桥
D.接有续流二极管的单相半波可控变流电路
27.快速熔断器可以用于过电流保护的电力电子器件是(      )
A.功率晶体管          B.IGBT          C.功率MOSFET        D.晶闸管
28.若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是(      )
A.增大三角波幅度                      B.增大三角波频率
C.增大正弦调制波频率                  D.增大正弦调制波幅度
29.采用多重化电压源型逆变器的目的，主要是为(      )
A.减小输出幅值                        B.增大输出幅值
C.减小输出谐波                        D.减小输出功率
30.电流型逆变器中间直流环节贮能元件是(      )
A.电容               B.电感           C.蓄电池             D.电动机
　4．三相半波可控整流电路，电阻性负载，当控制角α为（ ）时，整流输出电压与电流波形断续。
　　 A．0。＜α≤30。B．30。＜α≤150。 C．60。＜α＜180。 D．90。＜α＜180。
　　5．三相桥式全控整流电路，大电感负载，当α＝（ ）时整流平均电压Ud=0。
　　 A．30。 B．60。 C．90。 D．120。
　　6．三相桥式全控整流电路，电阻性负载时的移相范围为（ ）。
　　 A.0～180 B.0～150 C.0～120 D.0～90
　　7．在晶闸管可控整流电路电流断续时的机械特性中，当α（ ）时，所有不同控制角的特性曲线实际空载转速均相同。
　　 A．≤30。 B．≤60。 C．≤90。 D．≤120。
　　8．快速熔断器熔体额定电流的选择是电流的（ ）。
　　 A.平均值 B.有效值 C.最大值 D.瞬时值
　　9．在输出电流连续的临界电感时的计算公式L1=K1*（Ｕ2／Ｉdmin）中，如可控整流电路为三相桥式，则电路系数K1为（ ）。
A．0.577。 B．0.693 C．0.816 D．1.46
　　10．当正弦波同步触发电路采用NPN晶体管时，要求同步电压比被触发晶闸管的阳极电压滞后（ ）。
　　 A．30。 B．60。 C．90。 D．120。
　　11．为了防止逆变失败，最小逆变角限制为（ ）。
　　 A.10。～15。 B.20。～25。 C.30。～35。 D.40。～45。
2．下列电路中，不可以实现有源逆变的有（ ）。
     A.三相半波可控整流电路 B.三相桥式半控整流电路
     C.单相桥式可控整流电路     D.单相全波可控整流电路外接续流二极管
   3.整流变压器漏抗对电路的影响有（ ）。
     A.整流装置的功率因数降低 B.输出电压脉动减小
     C.电流变化缓和 　　　　  D.引起相间短路
4．功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（　 ）
①一次击穿　　　　②二次击穿　　　　③临界饱和　　　　④反向截止
5．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( 　)
①大功率三极管　　②逆阻型晶闸管　　③双向晶闸管　　　④可关断晶闸管
6.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（ ）
①减小至维持电流IH以下 ②减小至擎住电流IL以下
③减小至门极触发电流IG以下 ④减小至5A以下
7. 单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（ ）
①U2 ② ③ ④
8. 单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是（ ）
①增加晶闸管的导电能力 ②抑制温漂
③增加输出电压稳定性 ④防止失控现象的产生
9. 三相全控桥式变流电路工作于有源逆变状态，输出电压平均值Ud的表达式是（ ）
①Ud=- 2.34U2cosβ ②Ud=1.17U2cosβ
③Ud= 2.34U2cosβ ④Ud=-0.9U2cosβ
10. 若减小SPWM逆变器输出电压基波幅值，可采用的控制方法是（ ）
①减小三角波频率 ②减小三角波幅度
③减小输入正弦控制电压幅值 ④减小输入正弦控制电压频率
11. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )
A.导通状态 B.关断状态 C.饱和状态 D.不定
12. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )
A.90° B.120° C.150° D.180°
13. 单相全控桥式整流大电感负载电路中，控制角α的移相范围是( )
A.0°～90° B.0°～180°
C.90°～180° D.180°～360
14.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( )
A.U2 B.0
C.1.414U2 D.1.732U2
15．单结晶体管同步振荡触发电路中，改变Re能实现（　　　）。
A．移相 B．同步
C．增大脉冲宽度 D．增大脉冲幅值
1． 1．    三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差__________。
2． 2．    功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________。
3． 3．    电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于________________，设U2为相电压有效值。
4． 4．    同一晶闸管，维持电流IH与擎住电流IL的数值大小上有IL_____________IH。
5． 5．    对于三相半波可控整流电路，换相重叠角的影响，将使输出电压平均值________________。
6． 6．    晶闸管串联时，给每只管子并联相同阻值的电阻R是__________________措施。
7． 7．    三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有_______________二种方式。
8． 8．    晶闸管断态不重复电压UDSN与转折电压UBO数值大小上应为，UDSM____________UBO。
9． 9．    抑制过电压的方法之一是用______________吸收可能产生过电压的能量，并用电阻将其消耗。
10．为了利于功率晶体管的关断，驱动电流后沿应是____________________。
11．改变SPWM逆变器中的调制比，可以改变_______________的幅值。
12．180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。
13．恒流驱动电路中抗饱和电路的主要作用是_______________。
14．功率晶体管缓冲保护电路中的二极管要求采用__________________型二极管，以便与功率晶体管的开关时间相配合。
二、单项选择题(每小题1分，共16分)在每小题烈出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
15．功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（　）
①一次击穿　　　　②二次击穿　　　　③临界饱和　　　　④反向截止
16．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( 　)
①大功率三极管　　②逆阻型晶闸管　　③双向晶闸管　　　④可关断晶闸管
17．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（　）
①干扰信号　　　　②触发电压信号　　③触发电流信号　　④干扰信号和触发信号
18．当晶闸管随反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（　）
①导通状态　　　　②关断状态　　　　③饱和状态　　　　④不定
19．单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（　）
①90°　　　　　　②120°　　　　　　③150°　　　　　④180°
20．单相全控桥大电感负载电路中，晶闸管可能随的电大正向电压为（　）
①　　　　　②　　　　　　③　　　　④
21．单相全控桥电阻性负载电路中，晶闸管可能随的电大正向电压为（　）
①　　　　　 ②　　　　　 ③　　　　④
22．单相全控桥式整流大电感负载电路中，控制角α的移相范围是（　）
①0°~90°　　　　 ②0°~180° ③90°~180° ④180°~360°
23．单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ＝（　）
① ①     π-α ②π+α ③π-δ-α ④π+δ-α
24.对于三相半波可控整流电路，换相重叠角与哪几个参数有关（　）
① ①     α、负载电流Id以及变压器漏抗Xc　　②α以及负载电流Id
③α和U2　　　　　　　　　　　　　　　　　　　　 ④α、U2以及变压器漏抗Xc
25．三相半波可控整流电路的自然换相点是（　）
① ①     交流相电压的过零点　　　　　　　　　
② 本相相电压与相邻电压正半周的交点处
② ②     比三相不控整流电路的自然换相点超前30°
③ ③     比三相不控整流电路的自然换相点滞后60°
26．可在第一和第四象限工作的变流电路是（　）
① ①     三相半波可控变流电路　　　　　　　　　　
②单相半控桥
③接有续流二极管的三相半控桥　　　　
④ ④     接有续流二极管的单相半波可控变流电路
27．快速熔断器可以用于过电流保护的电力电子器件是（　）
① ①     功率晶体管 ②IGBT ③功率MOSFET ④晶闸管
28．若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（　）
① ①     增大三角波幅度 ②增大三角波频率
② ②     ③增大正弦调制波频率 ④增大正弦调制波幅度
29．采用多重化电压源型逆变器的目的，主要是为（　）
① ①     减小输出幅值 ②增大输出幅值
② ②     ③减小输出谐波 ④减小输出功率
30．电流源型逆器中间直流环节贮能元件是（　）0
① ①     电容 ②电感 ③蓄电池 ④电动机
