嘉兴市看守所迁建项目工程

门
式
脚
手
架
搭
拆
方
案

编制人： 职称：

审核人： 职称：

审批人： 职称：

鑫旺建筑安装有限公司
二0一一年四月七日

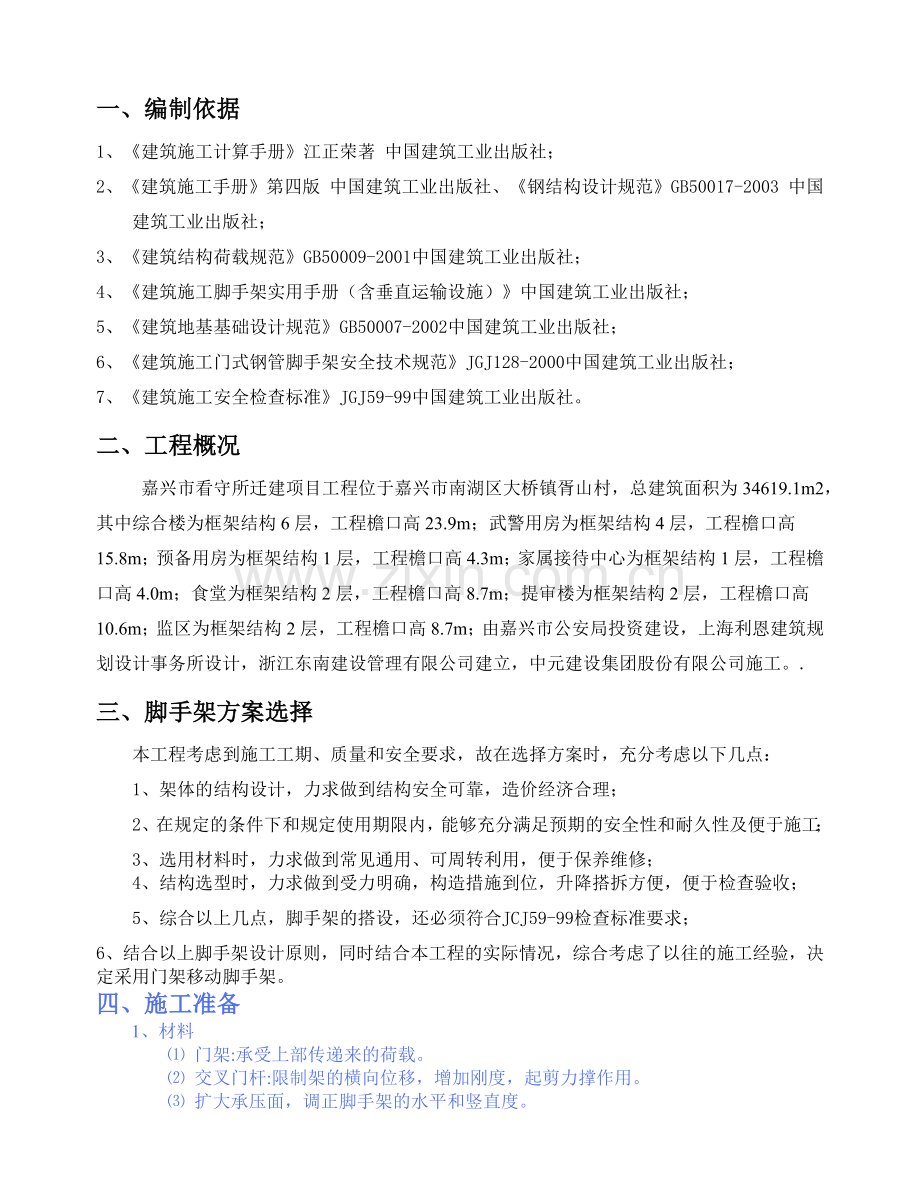

一、编制依据
1、《建筑施工计算手册》江正荣著 中国建筑工业出版社；
2、《建筑施工手册》第四版 中国建筑工业出版社、《钢结构设计规范》GB50017-2003 中国建筑工业出版社；
3、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；
4、《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；
5、《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；
6、《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000中国建筑工业出版社；
7、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。
二、工程概况
嘉兴市看守所迁建项目工程位于嘉兴市南湖区大桥镇胥山村，总建筑面积为34619.1m2，其中综合楼为框架结构6层，工程檐口高23.9m；武警用房为框架结构4层，工程檐口高15.8m；预备用房为框架结构1层，工程檐口高4.3m；家属接待中心为框架结构1层，工程檐口高4.0m；食堂为框架结构2层，工程檐口高8.7m；提审楼为框架结构2层，工程檐口高10.6m；监区为框架结构2层，工程檐口高8.7m；由嘉兴市公安局投资建设，上海利恩建筑规划设计事务所设计，浙江东南建设管理有限公司建立，中元建设集团股份有限公司施工。.
三、脚手架方案选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：
1、架体的结构设计，力求做到结构安全可靠，造价经济合理；
2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求；
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架移动脚手架。
四、施工准备
1、材料
　　⑴ 门架:承受上部传递来的荷载。
　　⑵ 交叉门杆:限制架的横向位移，增加刚度，起剪力撑作用。
　　⑶ 扩大承压面，调正脚手架的水平和竖直度。
　　⑷ 锁臂:限制上
下步门架的竖直位移。
　　⑸ 驳芯:上、下步门架的定位连接杆。
　　⑹ 脚踏板:可增强脚手架的整体刚度。
　　⑺ 联结杆:与建筑物结构的联结件，保持脚手架的稳定。
　　⑻ 水平加固杆:增强脚手架的整体刚度。
　　⑼ 交叉加固杆:增强脚手架的整体刚度。
　　⑽ 扣件:分直角扣件与旋转扣件。
　　⑾ 上落梯:上落脚手架用。
　　⑿ 平行架:代替脚踏板作增强脚手架整体刚度。
2、作业条件
　　⑴ 根据建筑平面图按门式脚手架的杆件尺寸排列并画出主门架位置、留洞位置以及与建筑物结构联结的位置等，做好施工方案设计，并向施工人员详细交底。
　　⑵ 进入现场的门架及配件应分类堆放，妥善保管。对因装拆运输过程碰撞而造成的变形，要及时校正，以免影响安装。
　　⑶ 搭设脚手架的场地已平整并压实，平整度高差在25mm以内，且要做艰险排水坡度以防积水。
　　⑷ 有关的墨线已放好。

五、 脚手架的材质要求
1、门架采用MF1217，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，并应有出厂合格证明书及产品标志。
2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用φ42×2.8mm钢管，相应扣件规格为φ42mm。
3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁 使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。
4、连接外径42mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》（GB15831）中的有关规定执行。
六、脚手架的搭设流程及要求
门式钢管脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。以下为门架的构造要求：
1、地基
本工程脚手架地基础部位是混凝土地面，脚手架搭设时立杆垫脚部位直接放在地面，以保证承载能力能够满足脚手架的搭设要求（具体计算数据参阅脚手架计算书）。

2、门架
（1）门架步距\跨距，符合现行的行业标准《门式钢管脚手架》(JGJ 128-2000)的规定，并与交叉支撑规格配合。
（2）门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。
（3）不配套的门架与配件不得混合使用于同一脚手架。
3、配件
(1)抛撑、交叉剪刀支撑、水平架或脚手板应紧随门架的安装及时设置。
(2)门架的四周均应设置交叉支撑并应与门架立杆上的锁销锁牢。
(3)上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。
(4)在操作层上连续满铺与门架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。
(5)连接门架与配件的锁臂、搭钩必须处于锁住状态。
(6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。
(7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、门架立杆的内侧。
(8)底步门架的立杆下端脚轮必须有足够承载力。
4、拉接件
(1)拉接杆、剪刀撑必须与脚手架同步搭设。
(2)水平拉接杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。
(3)上部门架利用外伸来接杆件与主体结构连接。
(4)门架下部采用架外斜支撑对门架整体起扶持稳固作用。
(5)剪刀撑设置应符合下列规定：
1)剪刀撑在脚手架外侧每边均要设置；
2)剪刀撑按照脚手架外围宽度设置；
3)剪刀撑应采用扣件与门架立杆扣紧，
4)剪刀撑斜杆采用搭接，搭接长度不小于600mm，搭接处应采用两个扣件扣紧。
(6)水平拉接杆设置应符合以下规定：
1) 在每层门式架顶部立柱内侧设置两道水平拉接杆；
2)设置纵向、横向水平拉接杆应连续，并形成水平闭合圈；
3)在脚手架的底部门架下端应加封口杆，门架的内、外两侧应设通长扫地杆；
4)水平拉接杆应采用扣件与门架立杆扣牢。
5．窄挑梁
(1)在脚手架的四角设置窄挑梁，以便上下人员；
(2)窄挑梁间距300mm，采用与脚手架规格相同的钢管，长600mm，与立杆用扣件锁死。
6．扣件
加固件与门架采用扣件连接时应符合下列规定：
(1)扣件规格应与所连钢管外径相匹配。
(2)扣件螺栓拧紧扭力矩宜为50～60N·m，并不得小于40N·m。
(3)各杆件端头伸出扣件盖板边缘长度不应小于100mm。
七、脚手架计算书

1--立杆；2--立杆加强杆；3--横杆；4--横杆加强杆
计算门架的几何尺寸图
1.脚手架参数
脚手架搭设高度为25.2米，门架型号采用MF1219，钢材为Q235。
扣件连接方式:单扣件；
搭设尺寸为：门架的宽度 b = 0.8米，门架的高度 h0 = 1.73米，步距1.75米，跨距 l = 1.80米。
门架 h1 = 1.536米，h2 = 0.100米，b1 = 0.750米。
门架立杆采用 Φ42.0×2.8 mm钢管，立杆加强杆采用 Φ26.8×2.5 mm钢管，
脚手架搭设高度25.2m。
2.荷载参数
本工程地处嘉兴市南湖区，基本风压为0.40KN/M2，风荷载高度变化系数μz，计算连强件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.214，施工均布活荷载标准值为；
施工均布荷载为2.000kN/m2，同时施工层数：2层。
3.地基参数
地基类型:混凝土地面；砼强度等级C30
4、荷载计算
作用于脚手架的荷载包括静荷载、活荷载和风荷载。
4．1、静荷载计算
静荷载标准值包括以下内容：
(1)脚手架自重产生的轴向力(kN/m)
门架的每跨距内，每步架高内的构配件及其重量分别为：
MF1217 1榀 0.205kN
交叉支撑 2副 2×0.040=0.080 kN
横杆 1步1设 0.08×4/2=0.16kN
连接棒 2个 2×0.006=0.012 kN
锁臂 2副 2×0.0085=0.017 kN
脚手板 1块 2/5×0.184=0.0736KN/块
合计 0.55kN
经计算得到，每米高脚手架自重合计NGk1 = 0.314kN/m
(2)拉接杆、剪刀撑和附件等产生的轴向力(kN/m)
剪刀撑采用 Φ26.8×2.5 mm钢管，按照1步1跨设置，每米高的钢管重计算：
tgα = ( 1×1.750 ) / ( 1×1.80 ) = 0.972
2 ×0.015× ( 1×1.80)/cosα/(1×1.750 ) = 0.039 kN/m；
水平拉接杆采用 Φ42.0×2.5 mm钢管，按照1步1跨设置，每米高的钢管重为：
0.024× ( 1×1.80 ) / ( 1×1.750 ) = 0.024 kN/m；
每跨内的直角扣件1个，旋转扣件2个，每米高的钢管重为：
( 1×0.0135+2×0.0145 ) / 1.750 = 0.024 kN/m；
每米高的附件重量为0.020 kN/m；
每米高栏杆重量为0.010KN/m；
经计算得到，每米高脚手架拉接杆、剪刀撑和附件等产生的轴向力合计
NGk2 = 0.093 kN/m；
静荷载标准值总计为 NG =0.407KN/m；
4.2、活荷载计算9
活荷载为操作平台施工荷载作用于一榀门架产生的轴向力标准值总和；
结构工程荷载查规范取 NQ = 3.0 kN/m2；
4、3 风荷载计算
风荷载标准值应按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：Wo= 0。4；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用Uz = 0.92（连墙件）；0.74（立杆）；
Us— 风荷载体型系数：Us =1.0；
经计算得到，风荷载标准值：
Wk = 0.21 kN/m2(立杆)；0.26kN/m2 (连墙件)。
5、立杆的稳定性计算:
作用于一榀门架的轴向力设计值计算公式(不组合风荷载)

其中 NG -- 每米高脚手架的静荷载标准值，NG = 0.405kN/m；
　　 NQ — 脚手架的活荷载标准值，NQ = 3.0kN/m；
　　 H -- 脚手架的搭设高度，H =25.2m。
经计算得到，N =16.5kN。
作用于一榀门架的轴向力设计值计算公式(组合风荷载)

其中 qk —— 风荷载标准值，qk = 0.3843kN/m；
　　 H1 —— 连墙件的竖向间距，H1 = 5.85m；
经计算得到，N = 19.8kN。

门式钢管脚手架的稳定性按照下列公式计算

其中 N — 作用于一榀门架的轴向力设计值，取以上两式的较大者，N = 19.8kN；
　　 Nd -- 一榀门架的稳定承载力设计值(kN)；
一榀门架的稳定承载力设计值按以下公式计算

其中Φ-- 门架立杆的稳定系数,由长细比 kho/i 查表得到，Φ =0.308；
　　 k -- 调整系数，k=1.13；
　　 i — 门架立杆的换算截面回转半径，i=1.52cm；
　　 I -- 门架立杆的换算截面惯性矩，I=11.12 cm4；
　　 h0 — 门架的高度，h0=1.73m；
　　 I0 -- 门架加强杆的截面惯性矩，I0=1.42cm4；
　　 A1 — 门架立杆的截面面积，A1=4.891cm2；
　　 h1 -- 门架加强杆的高度，h1=1.536m；
　　 I1 -- 门架立杆的截面惯性矩，I1=12.18 cm4；
　　 A — 一榀门架立杆的截面面积，A=19.56cm2；
　　 f -- 门架钢材的强度设计值，f=205.00 N/mm2。
经计算得到，Nd= 43.5kN>17.4kN。
立杆的稳定性计算 N < Nd，满足要求！
6、最大搭设高度的计算:
组合风荷载时，脚手架搭设高度按照下式计算：

经计算得到Hd=80m>60m，取60m。
Hd=60m>25.2m
7、连墙件的计算

连墙件的轴向力设计值应按照下式计算：

其中 Nw —— 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：

Nw = 1.4 × wk × H1 × L1

wk —— 风荷载基本风压值(kN/m2)；wk = 0.257 kN/m2
H1 —— 连墙件的竖向间距(m)；H1 = 5.85
L1 —— 连墙件的水平间距(m)；L1 = 5.49
经计算得到，Nw =11.56kN。
Nc —— 风荷载及其它作用对连墙件产生的拉、压力设计值(kN)；Nc = Nw + 3.0 = 14.56kN
—— 连墙件的稳定系数；
A —— 连墙件的截面面积；
经计算得到，Nf = 37.04kN。
连墙件的设计计算满足要求!

8、立杆的地基承载力计算:
立杆基础底面的平均压力应满足下式的要求
p ≤ fg
其中 p — 立杆基础底面的平均压力 (N/mm2)，p = N/A，p = 27.45N/mm2；
N — 上部结构传至基础顶面的轴向力设计值 (kN)：N =10.79；
A -- 基础底面面积 (m2)；A =0.012；
fg -- 地基承载力设计值 (N/mm2)：
立杆地面是C30钢筋混凝土楼面，故满足要求。
八、脚手架搭设的劳动力安排
1、为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程装修脚手架搭设人员需要5～10人，操作人员均有特种作业操作证。
2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。
3、脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
九、脚手架的检查与验收
1、脚手架搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、装修架搭设好后，应由单位工程负责人组织技术安全人员进行检查验收。
3、验收时应具备下列文件：
(1)根据《建筑施工门式钢管脚手架安全技术规范》第5．1．2条要求所形成的施工组织设计文件；
(2)脚手架构配件的出厂合格证或质量分类合格标志；
(3)脚手架工程的施工记录及质量检查记录；
(4)脚手架搭设过程中出现的重要问题及处理记录，
4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；
(4)抛撑是否按要求搭设，脚手架在移动中及移动到施工位置后是否按要求恢复到原位；
(5)垂直度及水平度是否合格。
十、脚手架搭设安全技术措施
1、 脚手架移动时必须距离临边一定距离，脚手架上方不得有人员，并派专人看护。；
2、 移动中禁止突然启动加速，必须平稳、缓慢前进；
3、 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、 脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用
5、 脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
6、 严禁脚手板存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。
7、 保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
8、 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
9、 严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于2kN/m2，确保较大安全储备。
10、 作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。
十一、脚手架拆除安全技术措施
1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。
2、拆架时应将脚手架移动至人员较少的部位，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
4、拆架程序应遵守由上而下，先搭后拆的原则；
5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
6、拆抛撑时，应用临时撑支住，然后才能拆除。
7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。
12、输送至地面的杆件，应及时按类堆放，整理保养。
13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
14、如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。
