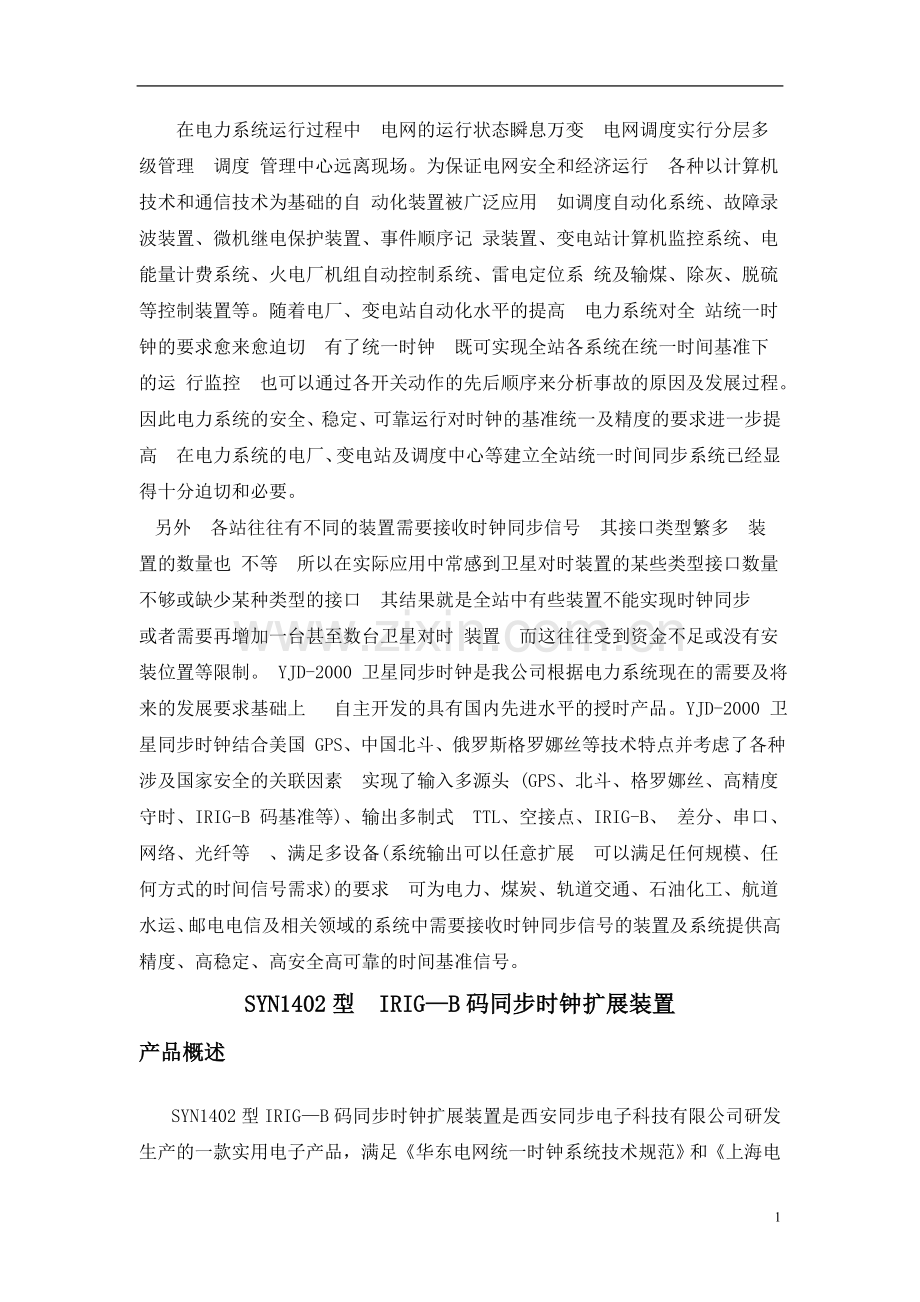

在电力系统运行过程中电网的运行状态瞬息万变电网调度实行分层多级管理调度 管理中心远离现场。为保证电网安全和经济运行各种以计算机技术和通信技术为基础的自 动化装置被广泛应用如调度自动化系统、故障录波装置、微机继电保护装置、事件顺序记 录装置、变电站计算机监控系统、电能量计费系统、火电厂机组自动控制系统、雷电定位系 统及输煤、除灰、脱硫等控制装置等。随着电厂、变电站自动化水平的提高电力系统对全 站统一时钟的要求愈来愈迫切有了统一时钟既可实现全站各系统在统一时间基准下的运 行监控也可以通过各开关动作的先后顺序来分析事故的原因及发展过程。因此电力系统的安全、稳定、可靠运行对时钟的基准统一及精度的要求进一步提高在电力系统的电厂、变电站及调度中心等建立全站统一时间同步系统已经显得十分迫切和必要。
另外各站往往有不同的装置需要接收时钟同步信号其接口类型繁多装置的数量也 不等所以在实际应用中常感到卫星对时装置的某些类型接口数量不够或缺少某种类型的接口其结果就是全站中有些装置不能实现时钟同步或者需要再增加一台甚至数台卫星对时 装置而这往往受到资金不足或没有安装位置等限制。 YJD-2000 卫星同步时钟是我公司根据电力系统现在的需要及将来的发展要求基础上 自主开发的具有国内先进水平的授时产品。YJD-2000 卫星同步时钟结合美国 GPS、中国北斗、俄罗斯格罗娜丝等技术特点并考虑了各种涉及国家安全的关联因素实现了输入多源头 (GPS、北斗、格罗娜丝、高精度守时、IRIG-B 码基准等)、输出多制式TTL、空接点、IRIG-B、 差分、串口、网络、光纤等、满足多设备(系统输出可以任意扩展可以满足任何规模、任
何方式的时间信号需求)的要求可为电力、煤炭、轨道交通、石油化工、航道水运、邮电电信及相关领域的系统中需要接收时钟同步信号的装置及系统提供高精度、高稳定、高安全高可靠的时间基准信号。
SYN1402型 IRIG—B码同步时钟扩展装置
产品概述

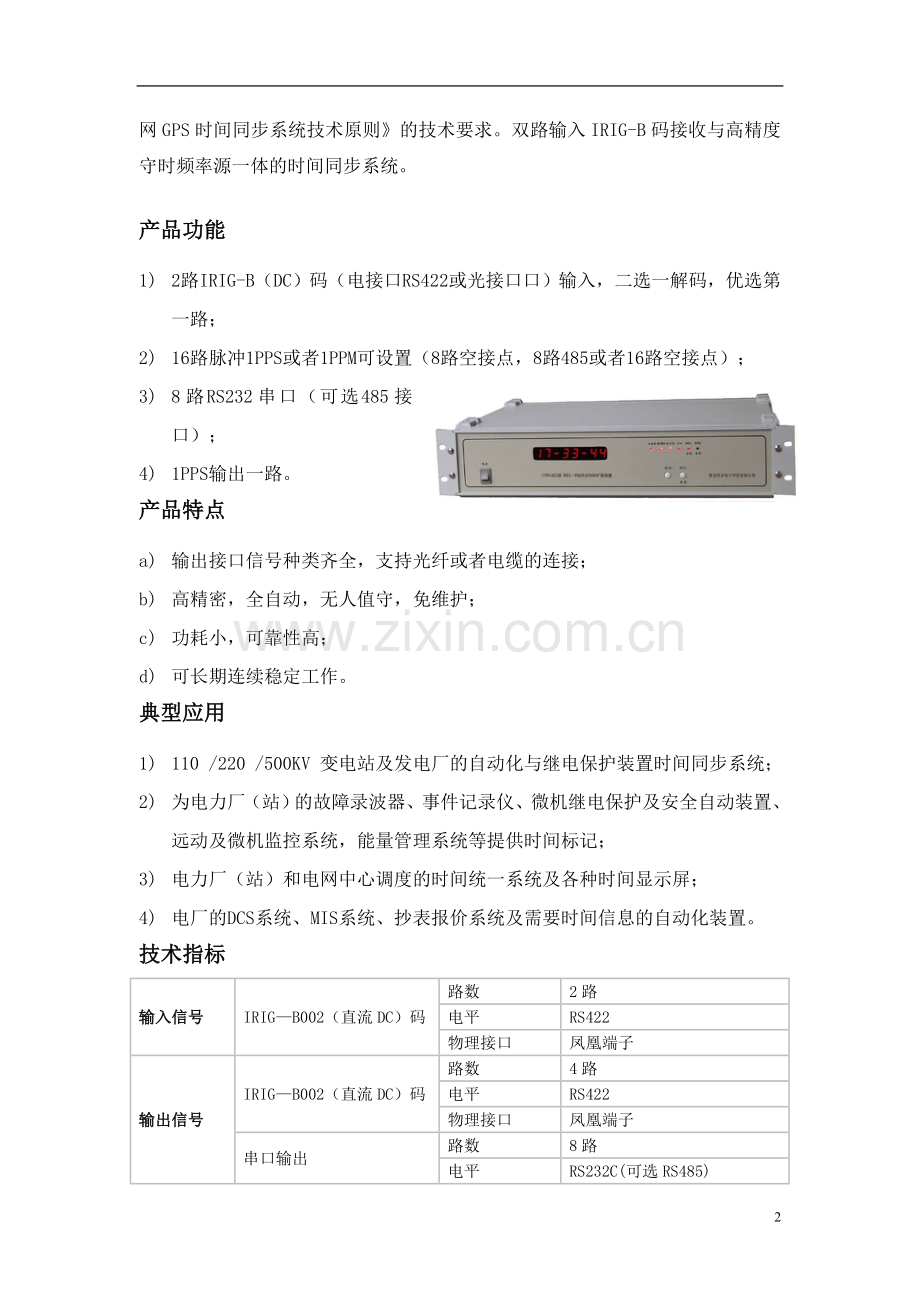

SYN1402型IRIG—B码同步时钟扩展装置是西安同步电子科技有限公司研发生产的一款实用电子产品，满足《华东电网统一时钟系统技术规范》和《上海电网GPS时间同步系统技术原则》的技术要求。双路输入IRIG-B码接收与高精度守时频率源一体的时间同步系统。
产品功能
1) 2路IRIG-B（DC）码（电接口RS422或光接口口）输入，二选一解码，优选第一路；　　
2) 16路脉冲1PPS或者1PPM可设置（8路空接点，8路485或者16路空接点）；
3) 8路RS232串口（可选485接口）；
4) 1PPS输出一路。
产品特点
a) 输出接口信号种类齐全，支持光纤或者电缆的连接；
b) 高精密，全自动，无人值守，免维护；
c) 功耗小，可靠性高；
d) 可长期连续稳定工作。
典型应用
1) 110 /220 /500KV 变电站及发电厂的自动化与继电保护装置时间同步系统；
2) 为电力厂（站）的故障录波器、事件记录仪、微机继电保护及安全自动装置、远动及微机监控系统，能量管理系统等提供时间标记；
3) 电力厂（站）和电网中心调度的时间统一系统及各种时间显示屏；
4) 电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。
技术指标
输入信号
IRIG—B002（直流DC）码
路数
2路
电平
RS422
物理接口
凤凰端子
输出信号
IRIG—B002（直流DC）码
路数
4路
电平
RS422
物理接口
凤凰端子
串口输出
路数
8路
电平
RS232C(可选RS485)
物理接口
凤凰端子
脉冲输出
路数
16路
电平
空接点或RS485
频率
1PPS或者1PPM
1PPS
路数
1路
电平
TTL
供电电源
交流 220V±10%， 50Hz±5%
机箱尺寸
2U，19″标准机箱（上机架）
环境特性
工作温度
-10℃～＋50℃
天线工作
-40℃～＋80℃
相对湿度
≤90%（40℃）
存储温度
-40℃～＋80℃
选件
1.直流电源
48VDC 输入
2.包装箱
专用防震仪器包装箱
定制
根据客户需求定制类似产品

随着科学技术的发展,GPS的应用越来越广泛。在电力系统自动化领域中,越来越多地采用GPS同步对时技术,为电网自动化设备提供精确的系统时间。当前,很多厂商都推出了基于GPS的同步对时装置。这些装置采用了多种方式提供精确的时间信号,如脉冲同步方式和IRIGB码方式。这些方式各有优缺点,脉冲信号如秒脉冲中不包含绝对时标信息,必须在被
同步方预置绝对时标信息,才能完成同步对时;而IRIGB码作为一种国际通用的时间编码,克服了不包含绝对时标信息的缺陷,得到了广泛的应用。
