OSPF路由协议及扩展访问控制列表的配置 实验报告

一、实验目的
1. 学习在路由器上配置OSPF协议
2. 理解OSPF的工作过程
3. 掌握路由器上编号的标准IP访问列表规则及配置
4. 解标准访问控制列表和扩展访问控制列表的基本知识和原理

二、实验要求
1.在路由器R1和R2中分别启用OSPF协议，使R1和R2中的任意接口间可以连通。
2.在R1的F0/1口处封堵服务器的80端口，使得pc无法访问服务器的WWW服务，但可以ping通。
2.软件：windows系统、Cisco Packet Tracer软件
3.硬件：1841路由器两台、计算机一台、服务器一台、连接线若干

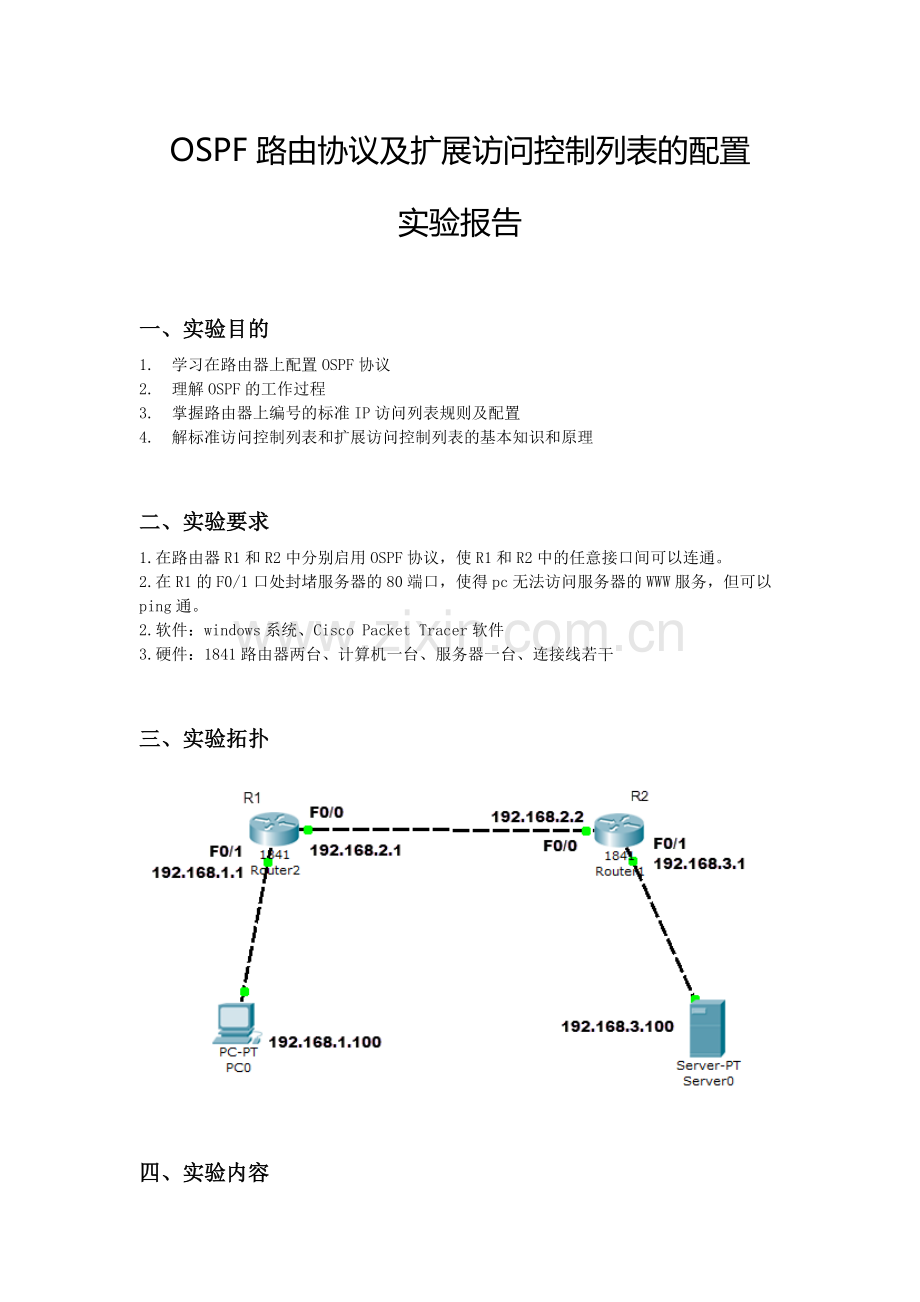

三、实验拓扑

四、实验内容

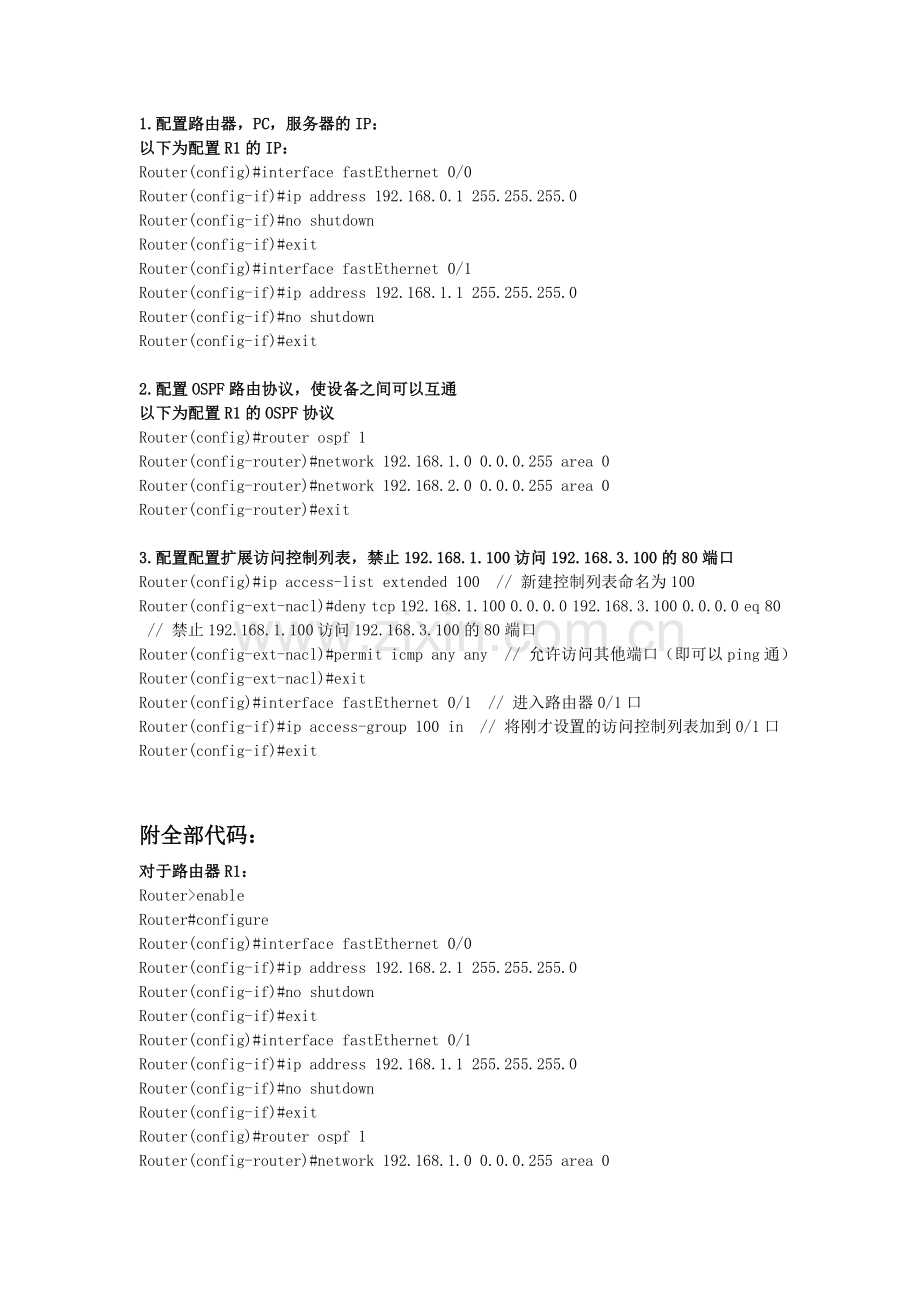

1.配置路由器，PC，服务器的IP：
以下为配置R1的IP：
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.0.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit

2.配置OSPF路由协议，使设备之间可以互通
以下为配置R1的OSPF协议
Router(config)#router ospf 1
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
Router(config-router)#exit

3.配置配置扩展访问控制列表，禁止192.168.1.100访问192.168.3.100的80端口
Router(config)#ip access-list extended 100 // 新建控制列表命名为100
Router(config-ext-nacl)#deny tcp 192.168.1.100 0.0.0.0 192.168.3.100 0.0.0.0 eq 80
// 禁止192.168.1.100访问192.168.3.100的80端口
Router(config-ext-nacl)#permit icmp any any // 允许访问其他端口（即可以ping通）
Router(config-ext-nacl)#exit
Router(config)#interface fastEthernet 0/1 // 进入路由器0/1口
Router(config-if)#ip access-group 100 in // 将刚才设置的访问控制列表加到0/1口
Router(config-if)#exit

附全部代码：
对于路由器R1：
Router>enable
Router#configure
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router ospf 1
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
Router(config-router)#exit
Router(config)#ip access-list extended 100
Router(config-ext-nacl)#deny tcp 192.168.1.100 0.0.0.0 192.168.3.100 0.0.0.0 eq 80
Router(config-ext-nacl)#permit icmp any any
Router(config-ext-nacl)#exit
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip access-group 100 in
Router(config-if)#exit

路由器R2：
Router>enable
Router#configure
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/1
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router ospf 1
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0
Router(config-router)#exit

五、实验结论

1.192.168.1.100到192.168.3.100 可以ping通。

2 . 192.168.1.100不能访问192.168.3.100的WWW服务，即80端口

3. 通过配置OSPF路由协议，设备间可以进行通信，通过设置访问控制列表，可以限制特定IP或IP段对指定IP的指定端口的访问。
